工业用带收集器弯头蒸汽集管组结构

　　这套蒸汽集管组结构，核心服务于工业蒸汽输配系统的末端分配环节，常见于化工生产车间、食品加工蒸煮工段、印染整备生产线、集中供暖换热站这类需要多路稳定蒸汽供给的场景，核心作用是把主蒸汽管路输送来的高压饱和蒸汽，按照不同支路的用汽需求做稳压分配，同时通过附带的收集器弯头，拦截蒸汽输送过程中裹挟的冷凝水、管道锈蚀杂质，避免带水蒸汽进入末端用汽设备造成水击、设备冲蚀或者工艺温度不稳定的问题。

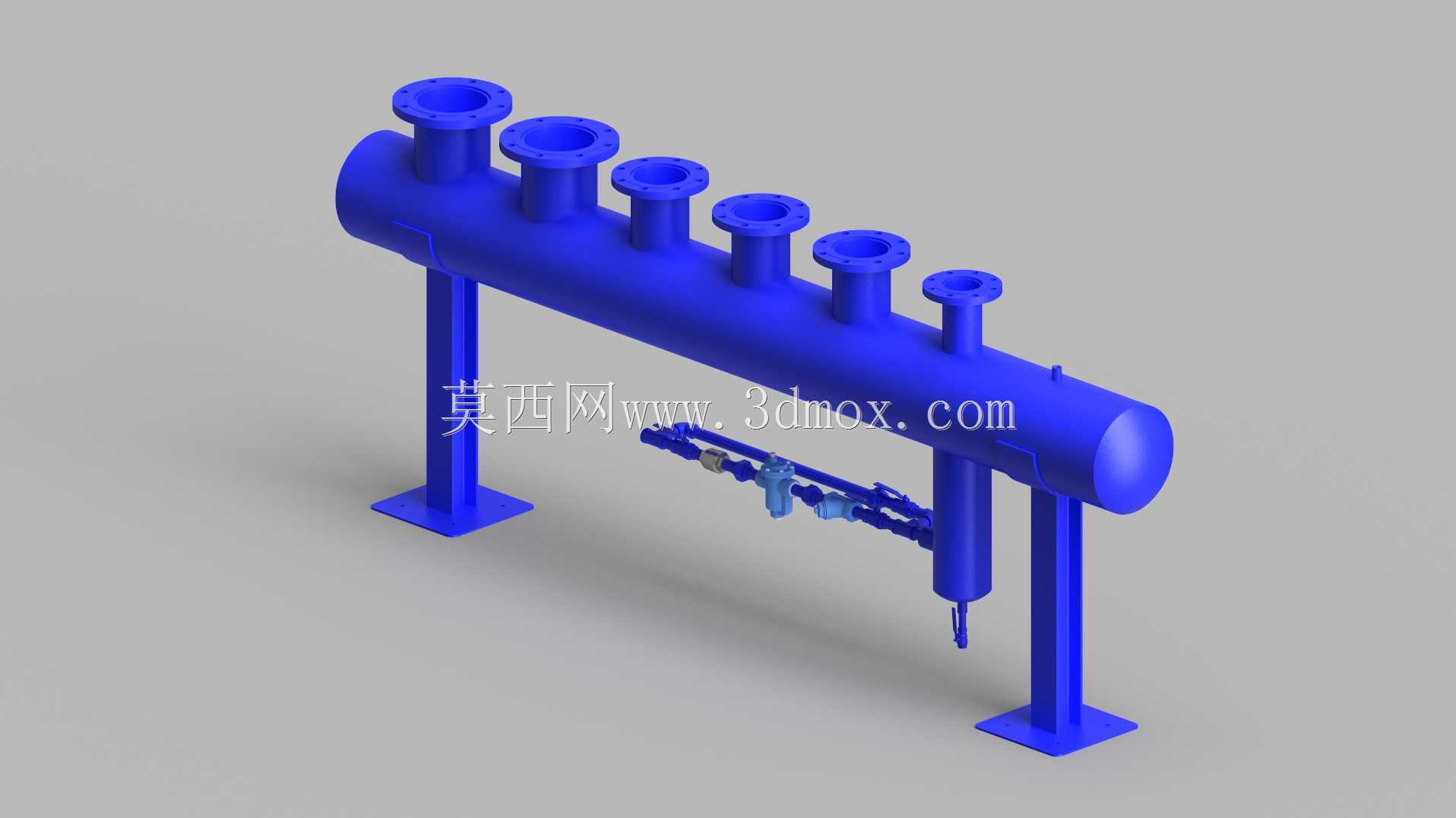

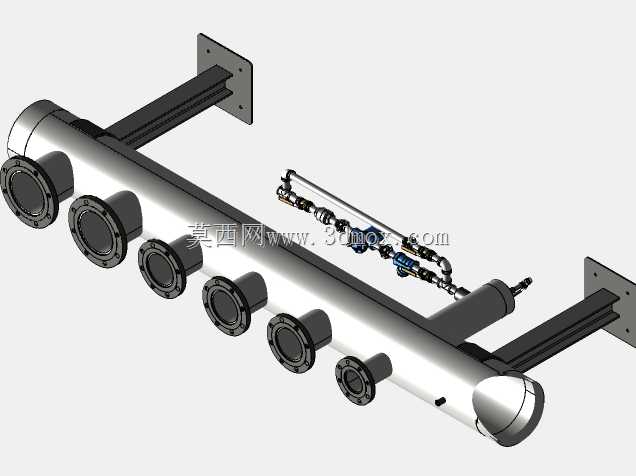

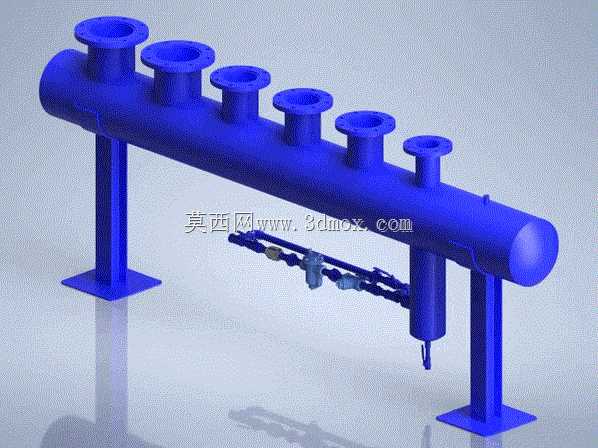

　　从结构设计逻辑来看，主体采用卧式长筒形承压腔体设计，主筒体直径设置为12英寸，这个尺寸选型是匹配常规工业主蒸汽管路的通径要求，保证主腔体内部蒸汽流速控制在合理区间，避免流速过高带来的压损过大、带水严重问题。主筒体上沿轴向依次排布6组法兰接口，接口规格做了差异化配置，包含2组8英寸接口、3组6英寸接口、1组4英寸接口，不同口径的接口对应不同蒸汽耗量的支路需求，大口径接口对接高耗汽的核心工艺设备，小口径对接辅助用汽点位，所有接口均采用标准法兰连接形式，适配工业管路常用的法兰安装标准，现场对接时不需要额外做转接加工。

　　筒体底部设置的收集器弯头，是整个结构的功能核心部件之一，设计时特意将收集腔设置在主筒体的蒸汽流向末端低位，利用蒸汽和冷凝水的密度差，让夹带的液滴在流向改变、流速降低的过程中自然沉降到收集腔内，收集腔底部设置排污排放接口，可以定期排出沉积的冷凝水和杂质，避免杂质堆积堵塞支路接口。支撑结构采用两组立式方座支腿，支腿底部设置方形安装底板，底板上预留螺栓安装孔，安装时可以直接通过膨胀螺栓或者焊接方式固定在设备基础或者钢架平台上，支腿的高度设置充分考虑了底部收集器、排污管路的安装操作空间，保证日常维护时排污阀的操作、检修有足够的作业空间，不会出现空间干涉问题。

　　建模过程中，所有承压部件的壁厚都按照中低压蒸汽管路的承压要求做了等比例还原，法兰的螺栓孔分布、密封面形式都严格匹配对应通径的工业法兰标准，支腿和主筒体的连接位置做了加强筋过渡，避免设备长期运行过程中因为管路振动、热胀冷缩带来的焊缝开裂问题。主筒体的端部采用椭圆形封头结构，相比平封头受力更均匀，承压能力更强，适合蒸汽这类带压介质的输送场景。

　　现场安装时需要注意，整个集管组要保持收集器端略低于蒸汽入口端的倾斜角度，大概控制在千分之三的坡度，方便冷凝水自然流向收集腔，避免筒体内积液。所有支路接口在对接管路时，要在靠近集管的位置设置独立的截止阀和疏水阀组，和集管自带的收集排污结构形成双重疏水保障，进一步提升供汽稳定性。这套结构的安装边界需要预留足够的操作空间，尤其是两端封头位置、底部排污口位置，要预留出检修、阀门操作的空间，支腿安装基础要做水平找平，避免设备安装后出现倾斜导致积液排不净的问题。

　　在实际工况运行中，这类集管组相比直接在主管道上开口接支路的做法，能大幅降低各支路之间的压力干扰，当某一个支路的用汽量出现波动时，主腔体的稳压作用可以避免其他支路的蒸汽压力出现大幅波动，保证各个工艺点位的蒸汽参数稳定。收集器的设计也能大幅减少末端设备的故障概率，尤其是对于蒸汽加热类的设备，不带疏水收集的供汽方式很容易因为水击造成换热管破裂、阀门密封面冲蚀，这套结构从源头上减少了带水蒸汽进入支路的可能，能有效延长整个蒸汽系统的部件使用寿命。
