鸡肉烹饪生产线气动系统及工艺管道布局

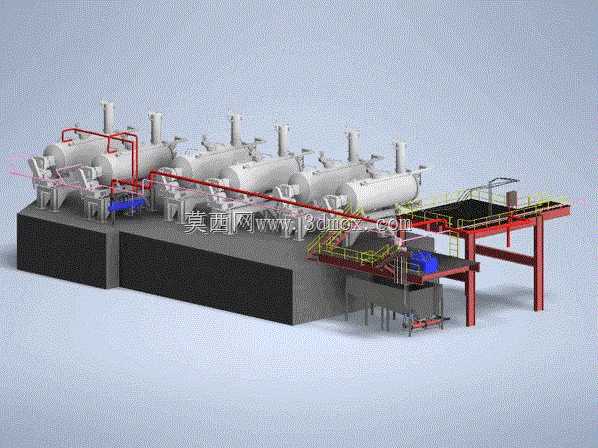

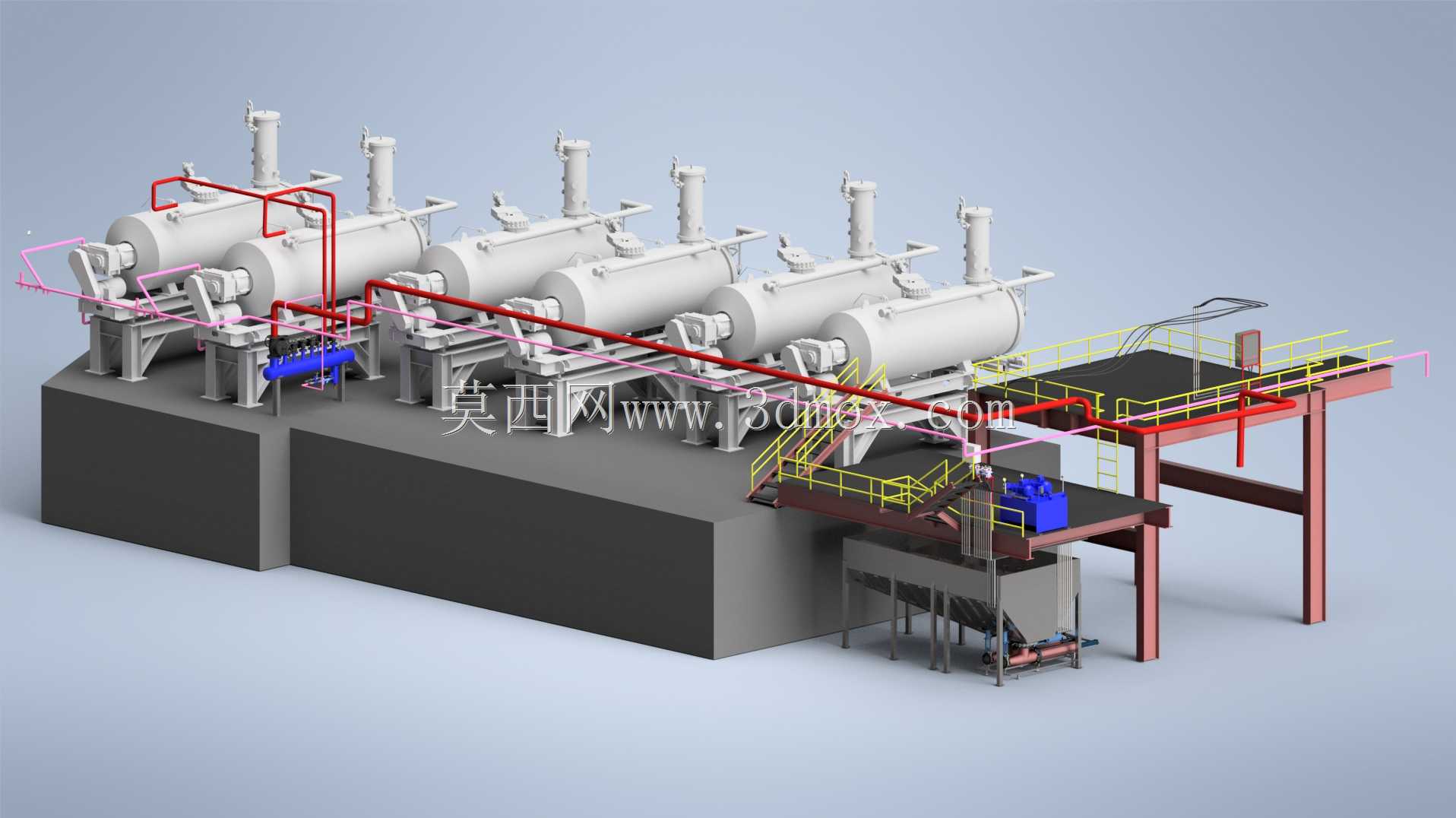

　　在禽类加工的连续化生产场景中，烹饪工段的设备稳定运行直接决定整线的产出效率，这套三维建模成果完整还原了鸡肉烹饪锅安装阶段的管线路由与气动执行单元的维修适配结构，完全贴合食品加工车间的现场安装逻辑。建模过程中优先考虑了车间地坑的预埋边界，整套设备的主体承载基座落在下沉1.2米的混凝土地坑内，基座顶面与车间完成地面的高差控制在0.8米，预留出气动阀组、管道支吊架的安装操作空间，避免后期运维时人员需要探身到地坑深处作业。横向排布的六台卧式烹饪罐体采用等距布局，单台罐体的筒身直径1.4米，长度3.2米，相邻罐体的中心间距保持1.8米，这个间距刚好满足工艺管道的弯头转弯半径要求，同时给罐体侧面的温度传感器、气动卸料阀留出了拆装余量，

　　不会出现相邻设备部件干涉的问题。工艺管道的路由设计完全顺着罐体的排布走向，红色的蒸汽输送主管架设在罐体顶部的支墩上，距离罐体顶面的高度为0.6米，支管从主管侧方接出后顺着罐体弧度向下连接到夹套进汽口，每段支管上都预留了疏水阀的安装位，管道的支吊架间距严格按照压力管道规范设置，在管道转弯处、阀门连接点都做了加强支撑，避免生产过程中管道振动带来的焊缝开裂问题。气动系统的管线全部集中布置在罐体靠近操作平台的一侧，压缩空气主管道沿着操作平台的立柱排布，分支出的气动管路分别连接到罐体的进料闸门、卸料翻板、内脏清理工位的活塞执行元件，所有气动管路的走线都避开了高温蒸汽管道的辐射热区域，和蒸汽管道的最小净距保持在0.3米以上，

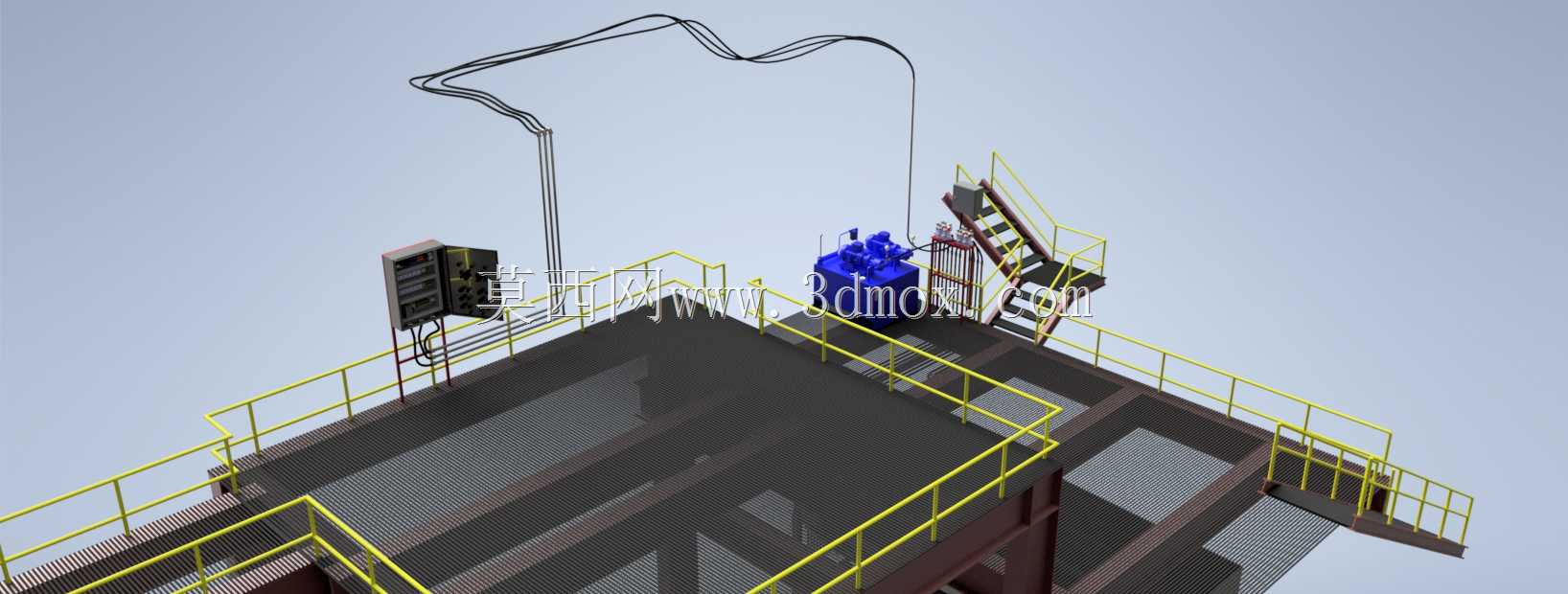

　　防止压缩空气受热升温导致密封件加速老化。操作平台采用型钢焊接结构，平台面距离地面的高度为2.2米，刚好和烹饪罐体的操作口齐平，平台的护栏高度1.2米，踢脚板高度0.15米，平台的爬梯设置在整线的末端，不占用罐体侧面的操作空间，平台下方预留了物料输送小车的通行通道，通道净高度2米，宽度1.5米，满足车间日常的物料转运需求。这套模型在构建时特意还原了气动系统维修的拆装空间，每个气动活塞元件的周边都预留了至少0.4米的操作半径，维修人员可以直接在平台上完成密封件更换、气缸拆解的操作，不需要额外搭建临时工装。管道的连接法兰位置都避开了设备的承重结构，法兰螺栓的拆装方向全部朝向操作侧，不会出现螺栓被结构件挡住无法拧动的情况。

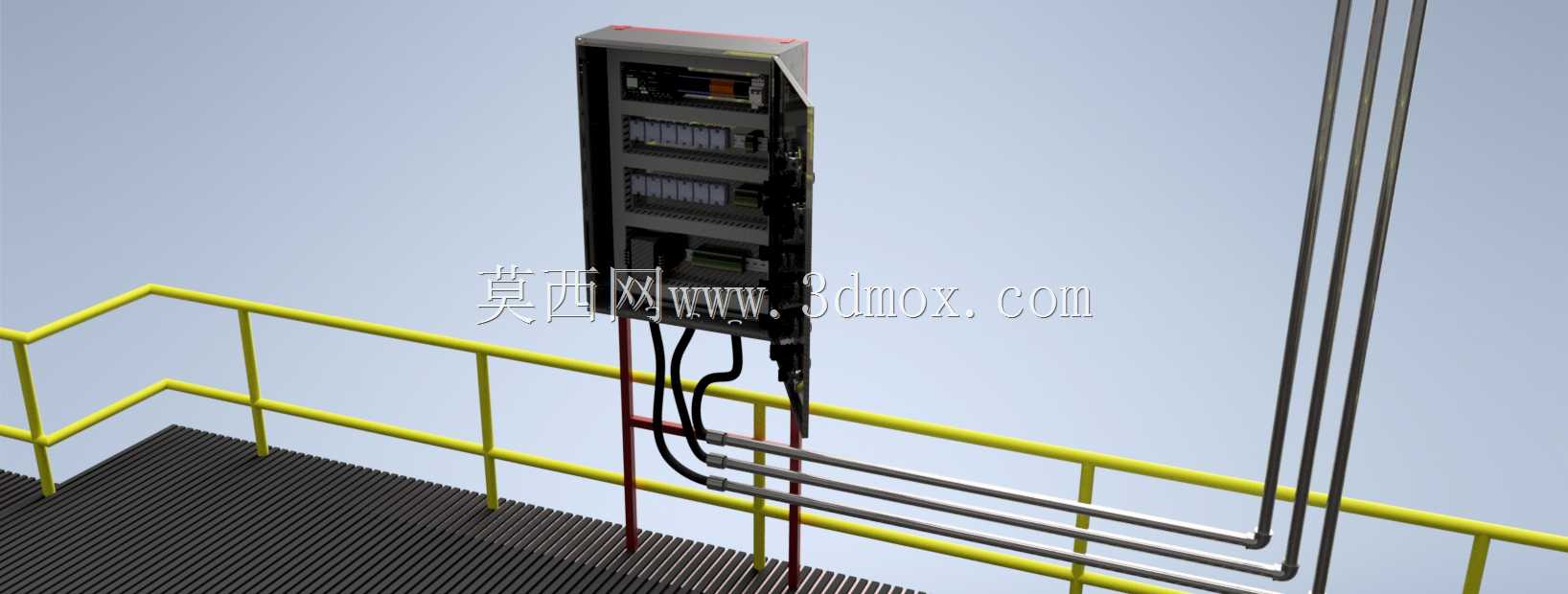

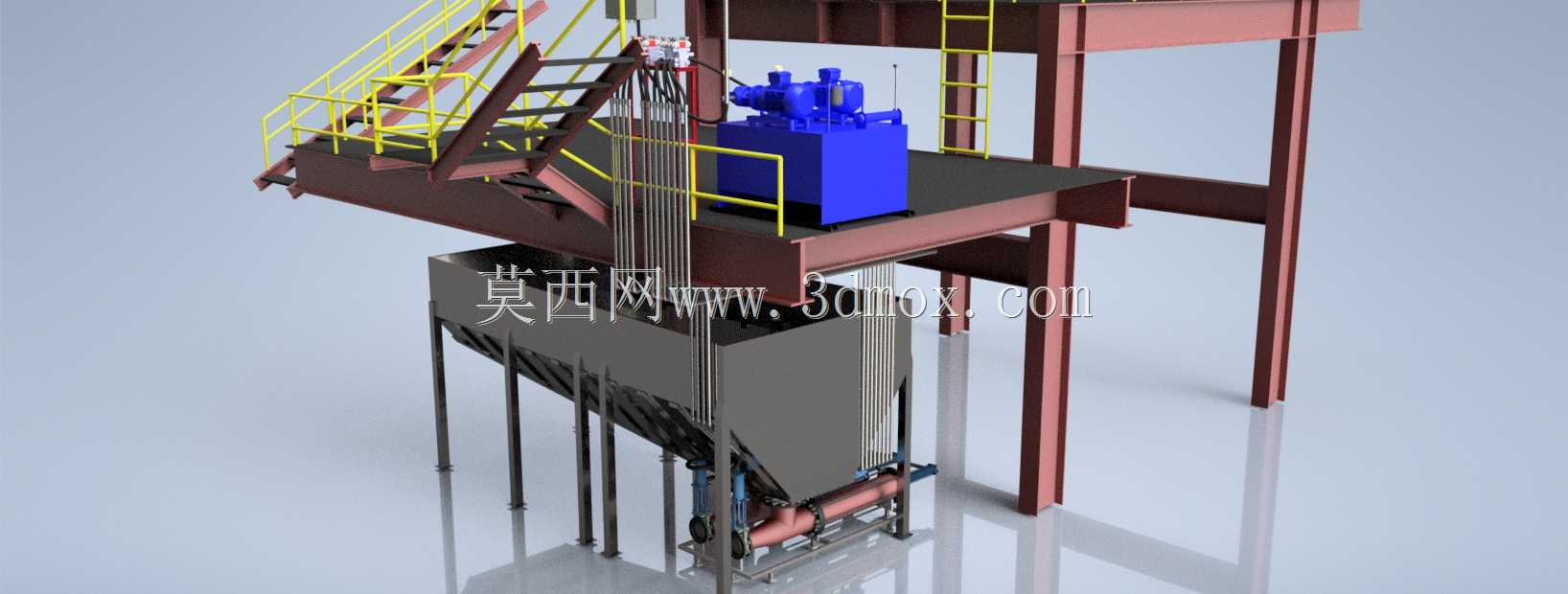

　　针对鸡肉加工的卫生要求，所有管道的排布都没有出现下凹的存液段，蒸汽管道的坡度设置为千分之三，坡向疏水阀位置，避免管道内部产生冷凝水积存影响供汽稳定性；气动管路的排布全部顺着气流方向设置倾斜角度，防止管路内部的冷凝水流入气动元件造成卡滞。设备端部的蓝色驱动单元周边预留了检修通道，通道宽度0.9米，电机的散热方向朝向通道侧，不会因为设备排布紧密导致电机散热不良。地坑内部的排污管线接口位置也在模型中做了明确标注，和车间的排污总管对接的位置设置在整线的最低点，方便生产结束后的清洗污水快速排出。在建模的细节处理上，不同功能的管线采用了差异化的颜色区分，蒸汽管道为红色，压缩空气管道为深蓝色，排污管道为深灰色，现场安装人员可以直接根据颜色识别管线功能，减少安装过程中的接错风险。所有管道的弯头都采用标准长半径弯头，降低管道内部的介质流动阻力，同时减少弯头处的介质冲刷磨损，延长管线的使用寿命。气动阀组的集中安装位置设置在操作平台的侧方立柱上，阀组距离平台面的高度为1.4米，刚好是人员站立操作的舒适高度，不需要抬手或者弯腰就能完成阀门的开关调节。这套布局设计充分考虑了禽类加工车间高湿、高清洁要求的环境特点，所有外露的结构件都采用圆角过渡，没有卫生死角，方便日常生产后的冲洗清洁，不会积存食物残渣带来卫生隐患。
