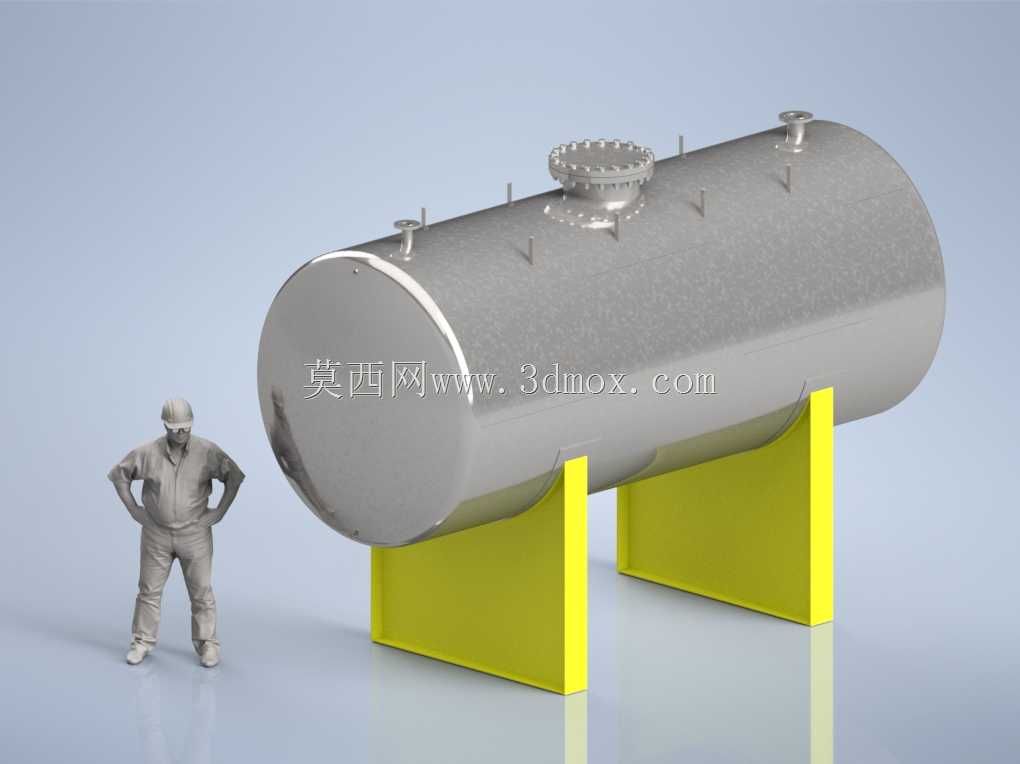

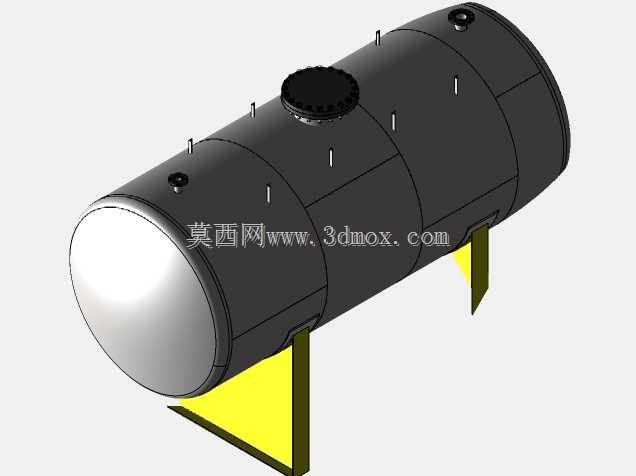

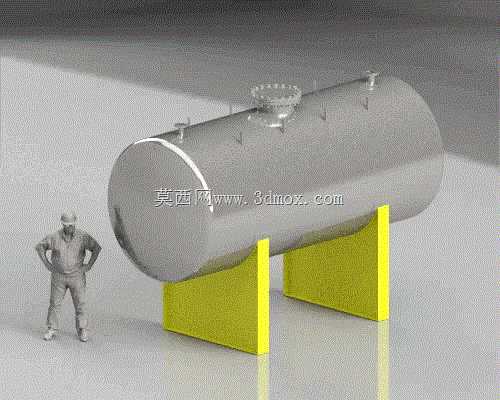

15000L卧式不锈钢CIP系统储液罐体

　　这款15立方容积的卧式不锈钢罐体，主要面向食品饮料、生物医药、精细化工领域的在位清洗系统配套使用，作为CIP流程中的清洗液储存单元，承担酸液、碱液、纯化水等清洗介质的暂存与恒温缓存功能，可配合CIP回程泵、换热器、管路分配站完成整条生产线的设备、管路内壁无拆卸清洗作业，避免生产批次间的交叉污染，满足卫生级生产的合规要求。从实际落地的安装场景来看，这类罐体通常布置在CIP站房的一层地面，无需高架安装，双鞍式支座的设计可直接将载荷传递至硬化混凝土地面，安装时仅需在支座对应位置预埋钢板或做膨胀螺栓固定即可，不需要额外搭建操作钢平台，能大幅降低站房的基建投入。罐体主体采用4mm厚度的304不锈钢板卷制焊接而成，筒身长度与直径的比例控制在3:

　　1左右，既保证了足够的储液容积，又能控制罐体整体高度，方便顶部人孔、仪表接口、管路接口的日常操作与维护；鞍式支座采用8mm厚度的钢板折弯焊接成型，支座与筒体接触的位置做了贴合筒体弧度的切边处理，焊接时采用连续角焊缝，焊后对焊缝位置做打磨抛光处理，避免卫生死角残留积液。从设计逻辑上看，罐体顶部设置了带快开结构的人孔，方便检修人员进入罐体内部做定期检查与清洁，人孔周边布置了液位计接口、温度传感器接口、清洗液回流口、呼吸器接口，所有顶部接口均采用卫生级快装连接形式，和外部管路对接时无需焊接，可快速拆装；罐体一端的封头下部设置了清洗液出料口，对接CIP供液泵的吸入端，出料口位置做了凹陷式集液设计，能保证罐内残留液体完全排空，

　　避免清洗液长期滞留滋生微生物；筒体侧面预留了液位计安装位，可根据实际需求选配玻璃管液位计或者静压式液位传感器，实时监控罐内的液位高度，配合CIP系统的自控程序实现补液、供液的自动运行。在实际选型适配时，需要注意罐体的安装边界，整体长度控制在六米以内，直径在两米左右，安装时需要在罐体周边预留至少一米的操作空间，尤其是人孔开启侧需要预留足够的检修空间，方便人员进出与工具摆放；支座的间距根据筒体的挠度计算结果设置，避免筒体充液后出现过大的下挠变形，影响焊缝的长期密封性能。这类罐体的内表面做了机械抛光处理，粗糙度达到Ra0.8以下，所有内部焊缝都做了打磨抛光并做钝化处理，避免焊接位置出现锈蚀脱落污染清洗介质；

　　外表面可根据实际使用场景做拉丝处理或者保温层包覆，如果是需要恒温储存清洗液的场景，可在筒体外壁焊接保温支撑钉，外包岩棉或者聚氨酯保温层后再做304不锈钢外皮封装，减少罐内液体的温度损耗，降低CIP系统的加热能耗。在配套CIP系统运行时，罐体可配合加热单元将清洗液升温至工艺要求的温度，通过供液泵输送至待清洗的生产设备与管路，清洗后的回流液体经过滤器处理后回到罐内循环使用，能大幅降低清洗介质的消耗量，减少污水处理的负荷。不同于立式储罐，卧式结构的罐体液位波动更小，供液泵的入口压力更稳定，能避免泵出现气蚀问题，延长泵的使用寿命；同时卧式罐体的重心更低，在大容积储液的工况下稳定性更好，即使遇到地面轻微震动也不会出现倾覆风险，适合在工业厂房的地面直接安装使用。设计建模过程中，需要重点校核筒体在满液状态下的壁厚强度，以及鞍座位置的局部应力，避免长期使用过程中出现筒体变形或者焊缝开裂的问题；所有接口的位置都需要结合周边管路的走向做排布，避免出现管路干涉的问题，尤其是顶部的阀门、仪表安装位置，需要预留足够的操作空间，方便日常的校准与维护。
