带1inNPT接口的PXS型板式换热设备

　　在化工、暖通、食品加工、小型工业动力配套等场景中，经常会遇到需要对两股流体进行高效热量交换、同时安装空间受限、接口需要匹配现有1英寸锥管螺纹管路的需求，这款PXS结构的板式换热设备正是针对这类场景完成的结构建模还原。从实际工程应用来看，这类板式换热器相比传统管壳式换热器，换热效率更高、占地面积更小，非常适合用在厂房边角、设备夹层、小型机组集成这类对安装边界有严格限制的位置，常见的工况包括小型循环水冷却、液压系统油液散热、工艺流体恒温预热、采暖系统换热单元等，尤其是现场管路已经预制了1inNPT内螺纹接口的改造项目，不需要额外加工转换接头，直接对接就能完成管路装配，能大幅减少现场安装的加工工作量。

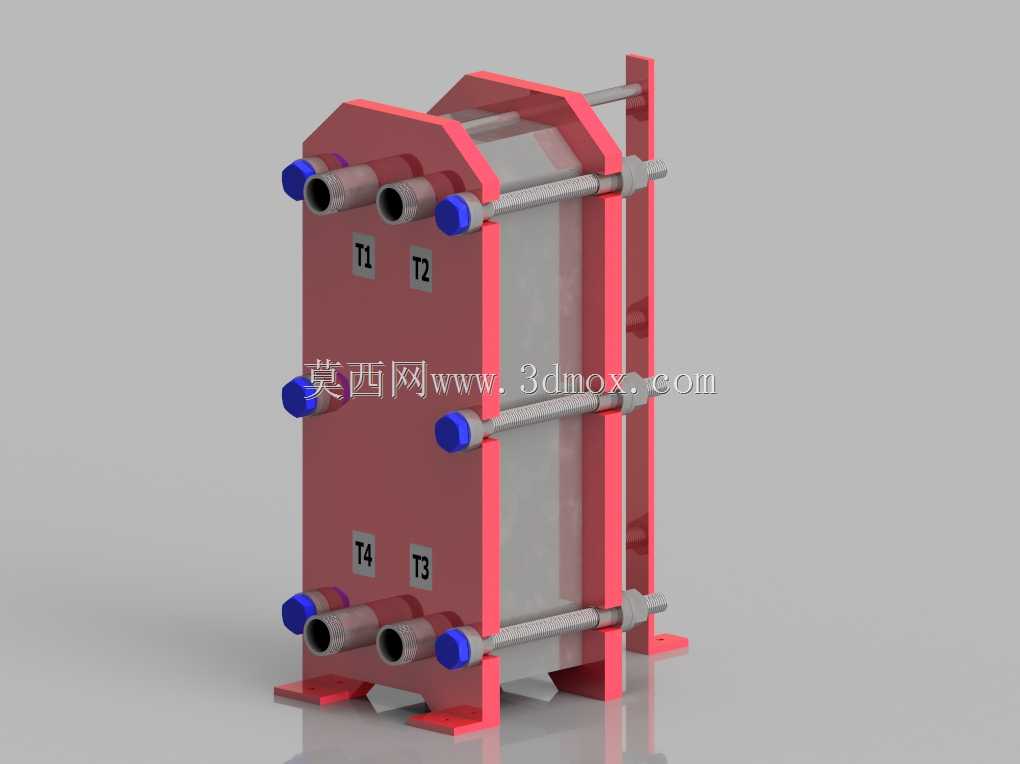

　　从结构设计思路来看，这款模型完全参照实际在用设备的实测尺寸还原，整体外部安装边界为宽度200mm、长度348mm、高度480mm，这个尺寸参数在选型阶段可以直接用来核对安装空间的预留量，不需要额外放大安装间隙——因为设备的夹紧螺栓、接口法兰都没有超出这个外形边界，现场只要预留出对应长宽高的安装空间，同时在设备前后留出不小于300mm的操作空间用于后期拆装板片、紧固夹紧螺栓即可。设备的接口全部布置在同侧的端板上，四个1inNPT外螺纹接口分为上下两组，分别对应热侧和冷侧的流体进出，端板上标注的T1、T4为热侧介质的进出接口，T3、T2为冷侧介质的进出接口，这种同侧接管的设计非常适合管路单侧排布的安装场景，不需要在设备两侧分别走管，能进一步压缩管路占用的空间。

　　设备的夹紧结构采用四根横向拉紧螺栓配合两端的压紧端板，将叠装的换热板片牢牢夹紧，端板顶部做了切角的圆弧过渡处理，既可以减少安装过程中尖锐边角的磕碰风险，也能在一定程度上降低端板的整体重量，底部带有两个一体式的支撑脚，安装时可以直接通过螺栓固定在设备支架或者混凝土基础上，不需要额外制作安装底座。板片叠装区域是设备的核心换热区，相邻板片之间通过密封胶条形成互不相通的流道，冷热流体分别在相邻的流道内流动，通过板片完成热量传递，这种结构的换热系数是传统管壳式换热器的3-5倍，同时可以通过增减板片的数量来调整换热面积，适配不同换热量的工况需求。

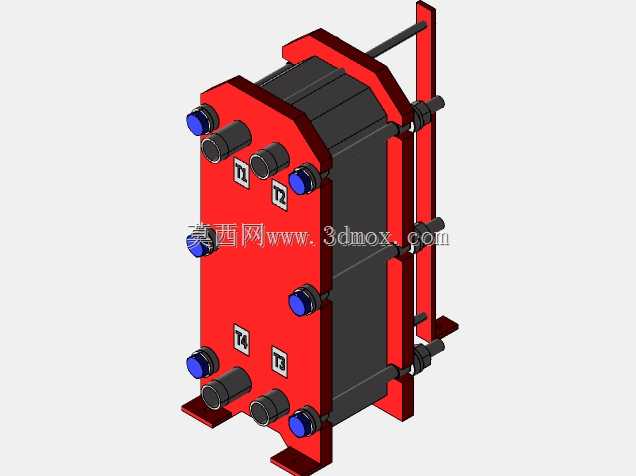

　　从建模还原的细节来看，模型完整还原了设备的所有外部结构特征，包括拉紧螺栓的端部锁紧结构、接口处的蓝色防护端盖、端板上的接口标识、底部支撑脚的安装孔位，这些细节在做管路装配模拟、设备布局干涉检查的时候都能直接用到，不需要再额外补充结构。在做三维布局设计的时候，可以直接将这个模型导入到装配体中，核对设备与周边管路、阀组、其他设备的间隙，尤其是NPT接口的位置尺寸完全按照实测值还原，对接管路的时候可以直接生成对应的管路接头，不会出现接口位置错位、安装后管路与设备本体干涉的问题。对于设备选型人员来说，这个模型的尺寸参数可以直接作为选型参考，核对设备的安装空间是否满足要求，接口规格是否匹配现场管路，不需要再反复核对二维样本的尺寸标注，能大幅提升前期方案设计的效率。

　　需要注意的是，这类板式换热器在安装的时候，四个接口的管路要做独立的支撑，不能将管路的重量全部压在设备的端板接口上，避免长期受力导致端板变形、接口处出现泄漏；同时设备的拉紧螺栓要在安装完成后按照对角线顺序分次紧固，保证各个位置的压紧力均匀，避免板片之间出现密封不严的内漏问题。在做三维建模的时候，这个模型的结构也可以作为同类型板式换热器的建模基础，调整板片数量、接口尺寸、端板结构后就能快速生成不同规格的板式换热器模型，减少重复建模的工作量。
