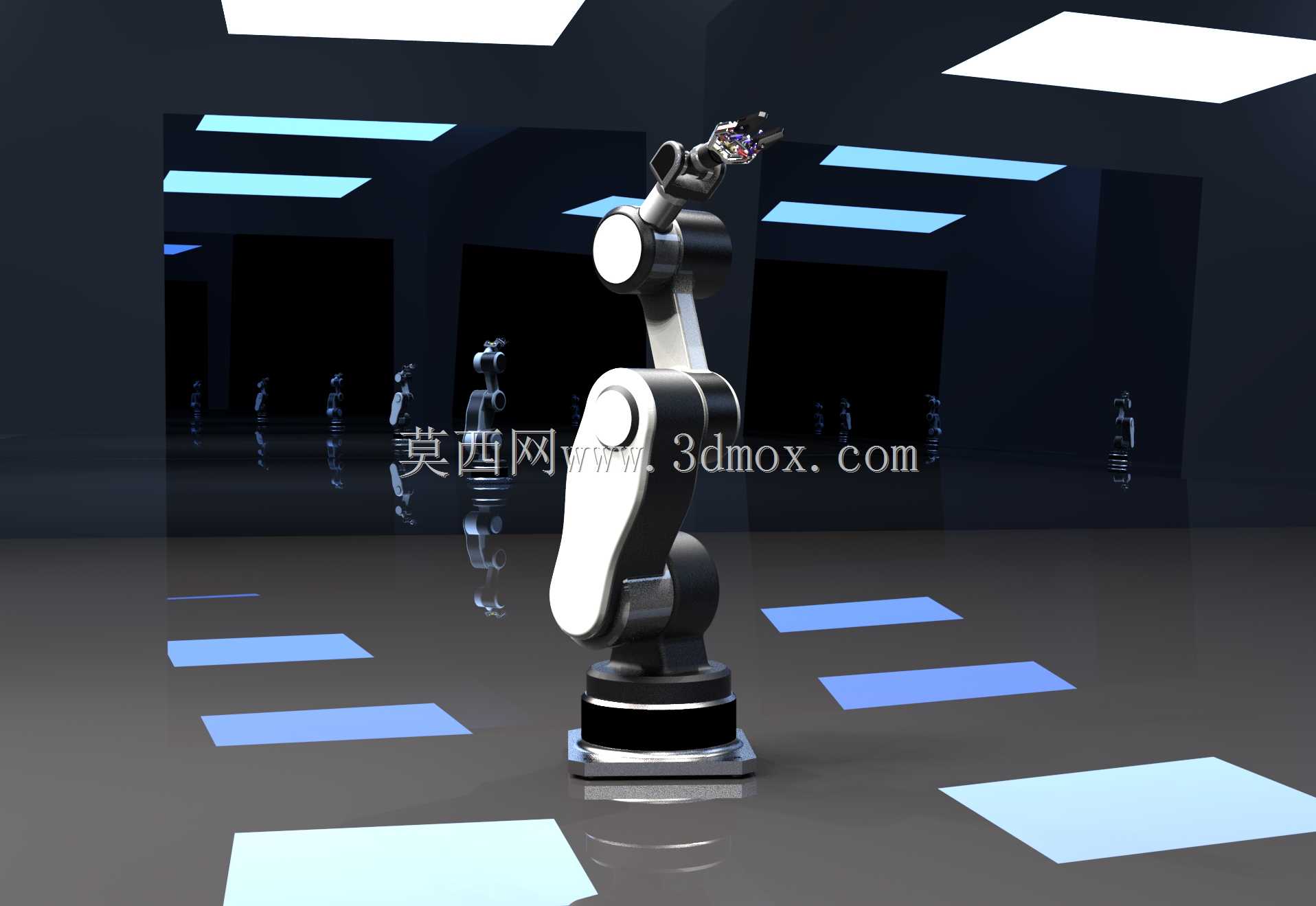

六轴工业机械臂结构设计方案

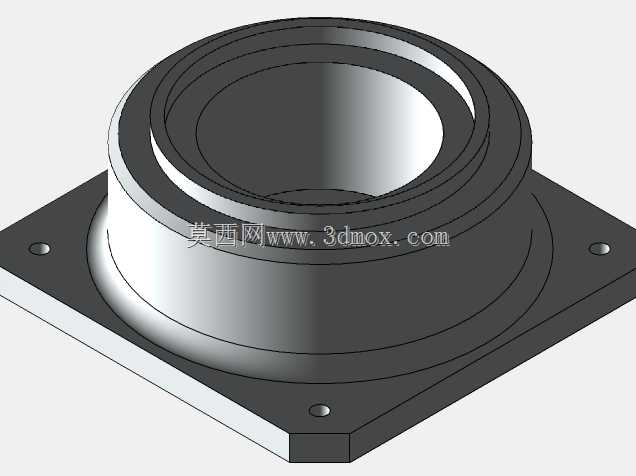

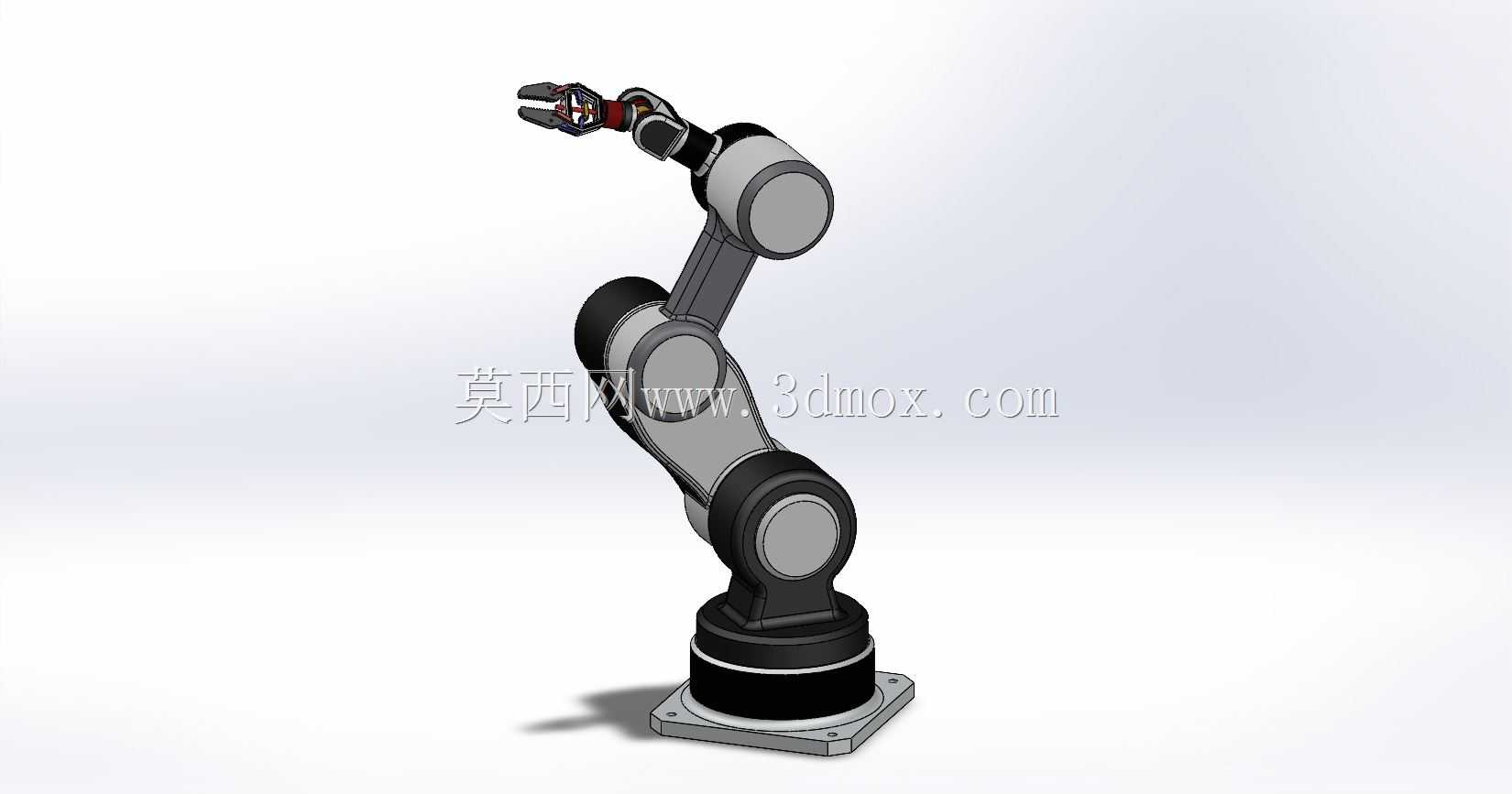

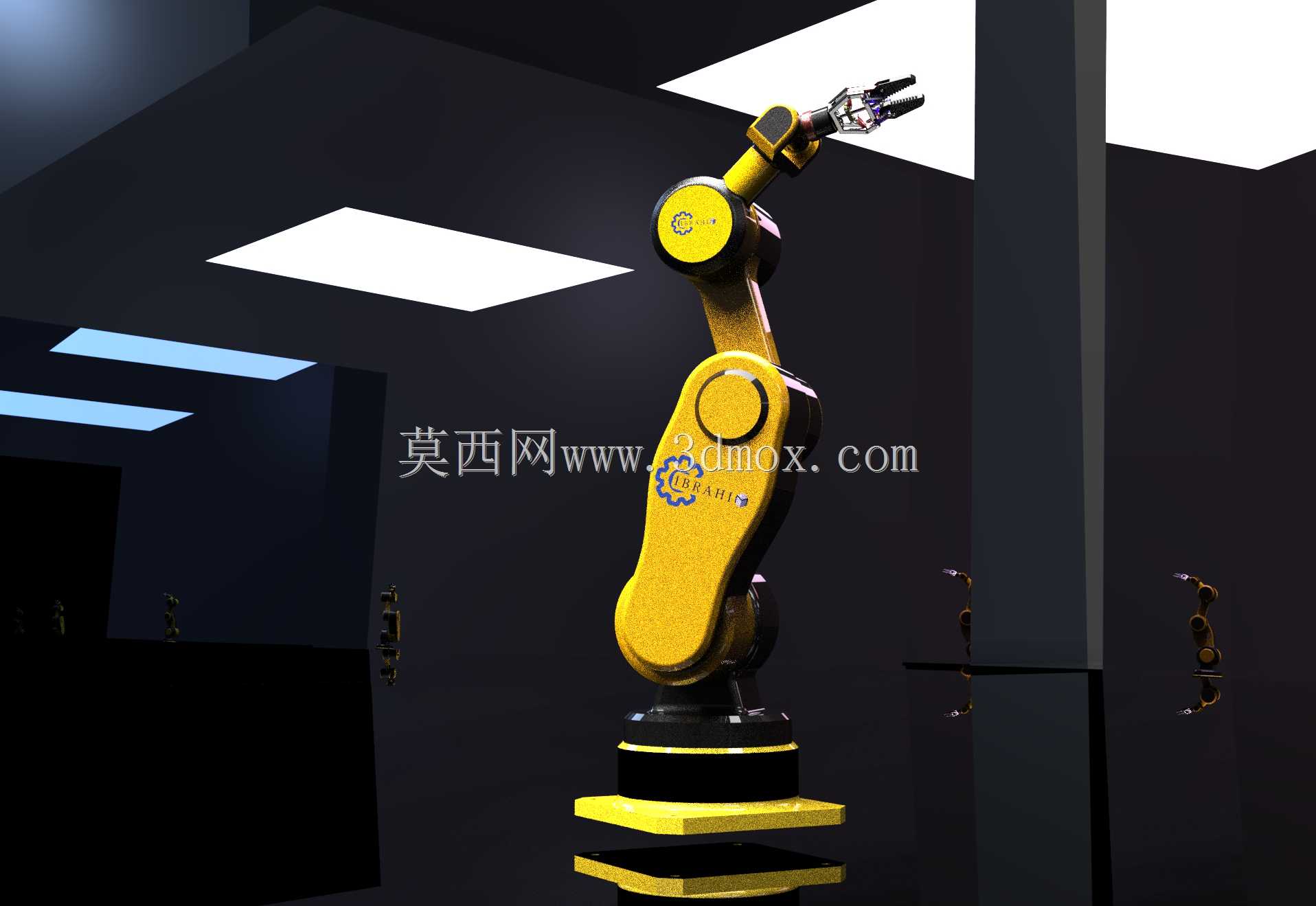

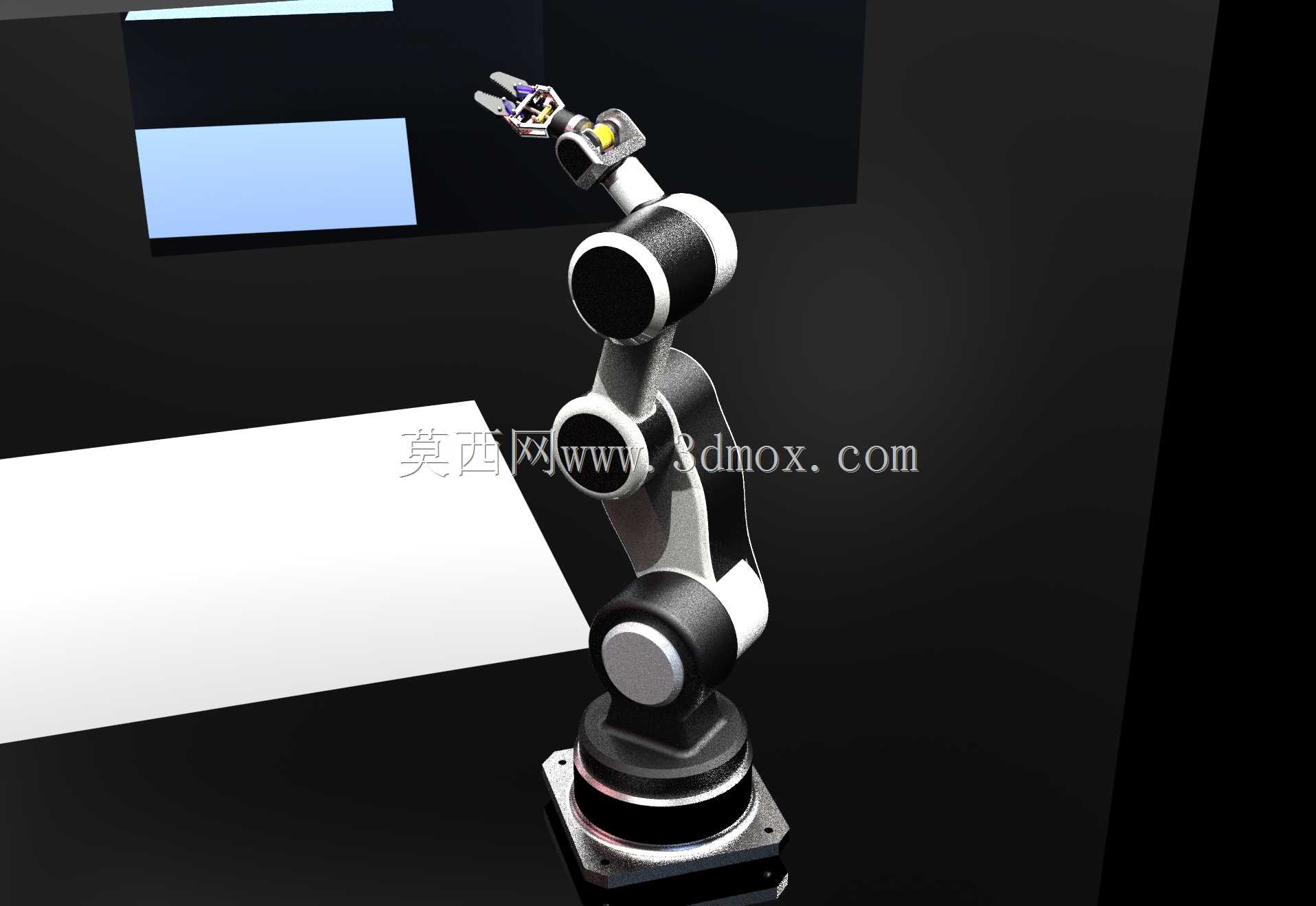

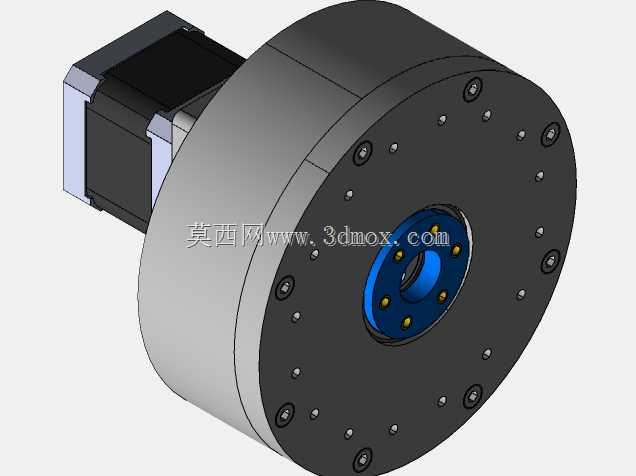

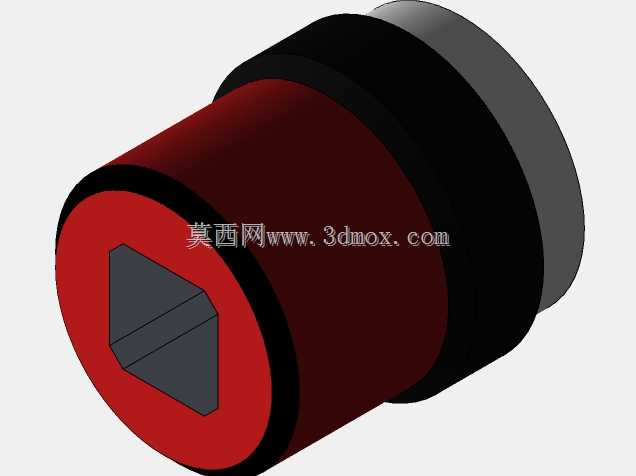

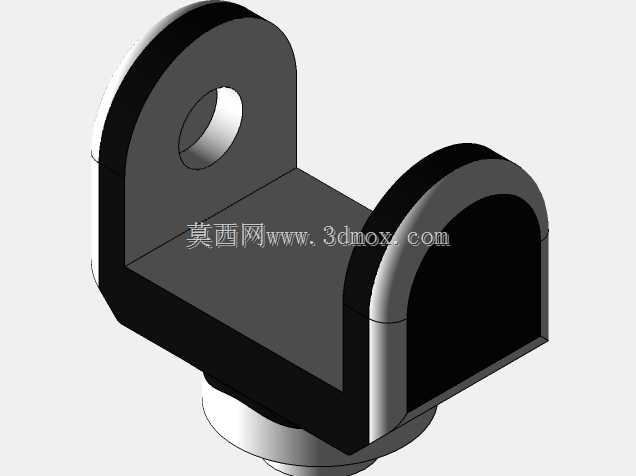

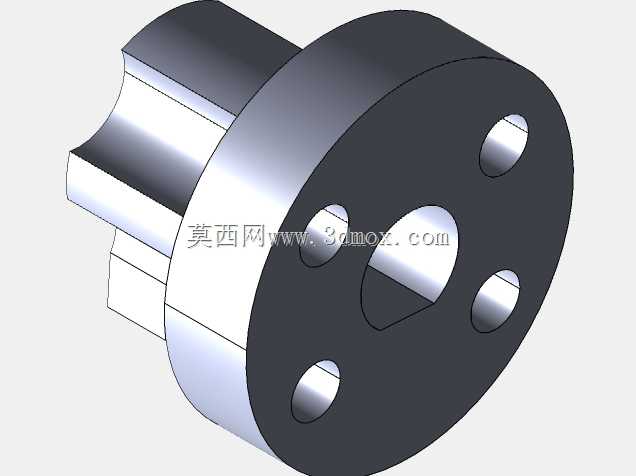

　　这款多关节工业机械臂的结构设计，核心围绕工业现场重复定位精度、负载自重比、作业覆盖范围三个核心工程指标展开，整体采用六轴串联关节布局，从底部固定基座到末端执行器接口，依次设置腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转、腕部摆动、末端回转六个自由度，可覆盖半径1.8米内的球形作业空间，完全满足常规产线工位的作业范围需求。基座部分采用加厚铸铁安装法兰设计，法兰面预留8个M16螺栓安装孔，可直接固定在混凝土设备基础或者钢结构工装平台上，基座内部集成第一轴伺服电机与谐波减速器的安装腔体，走线采用内部中空走线结构，避免外部管线在关节回转过程中出现拉扯、磨损问题，第一轴回转角度范围为正负170度，可覆盖工位两侧的上下料点位。

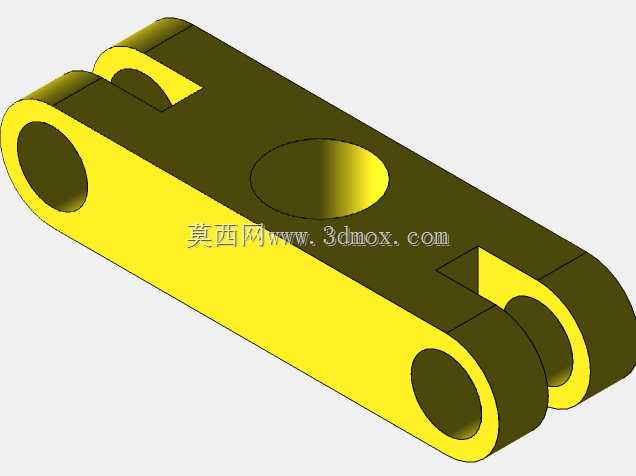

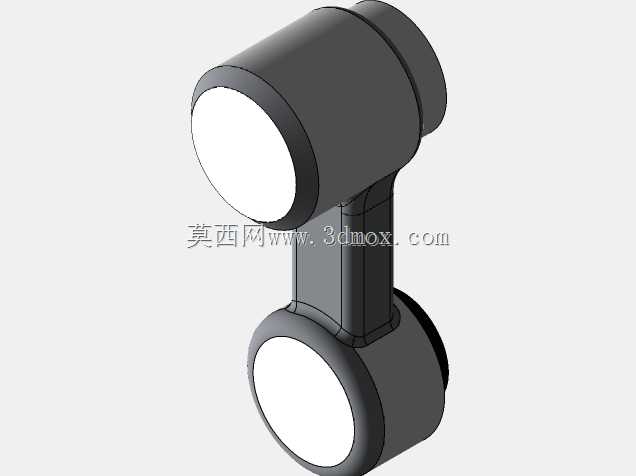

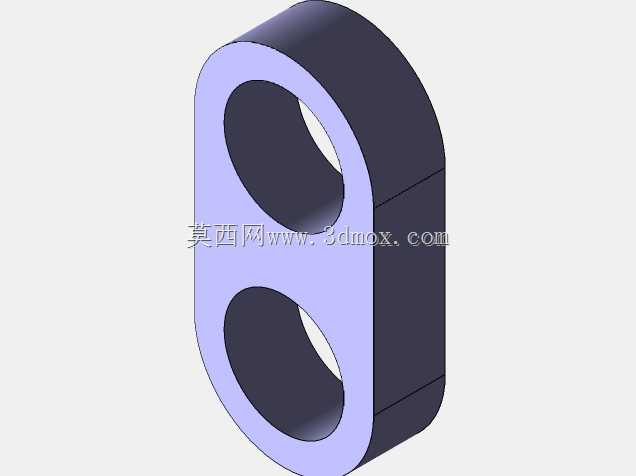

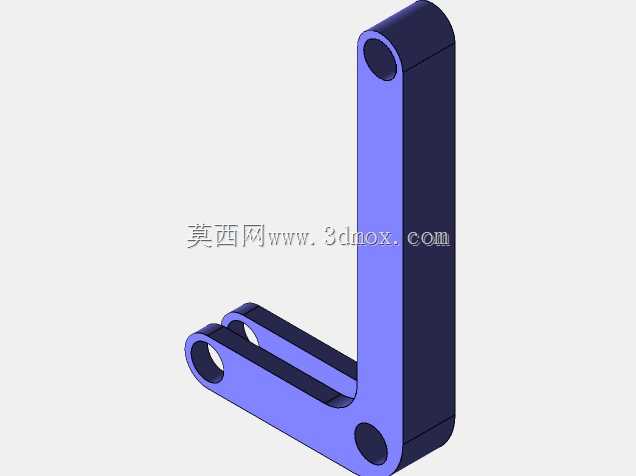

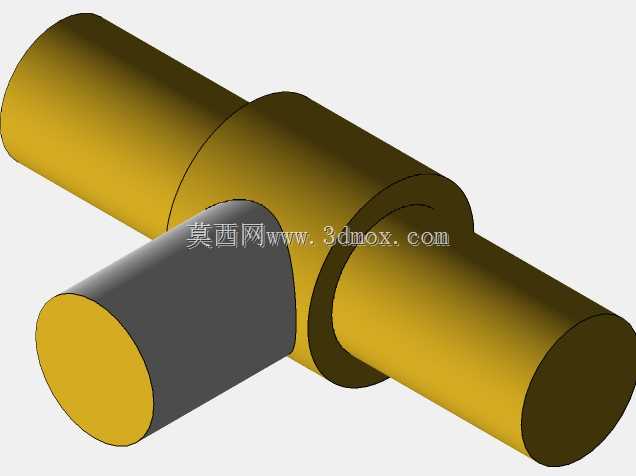

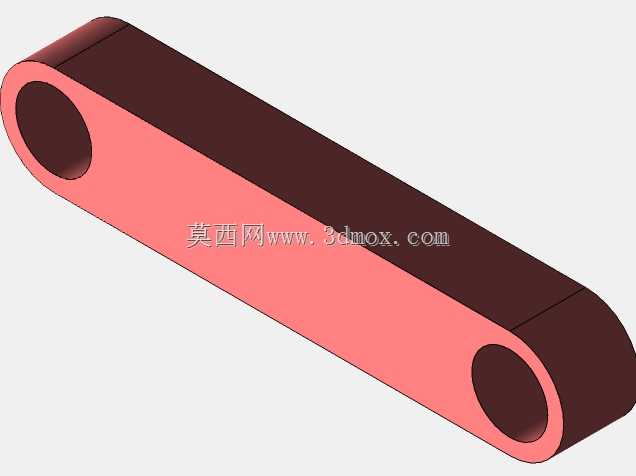

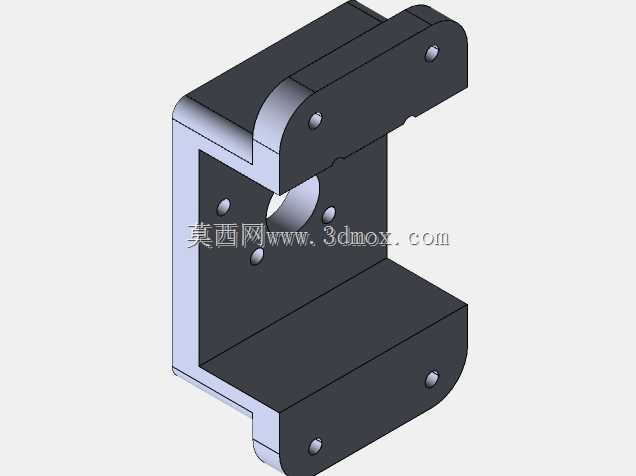

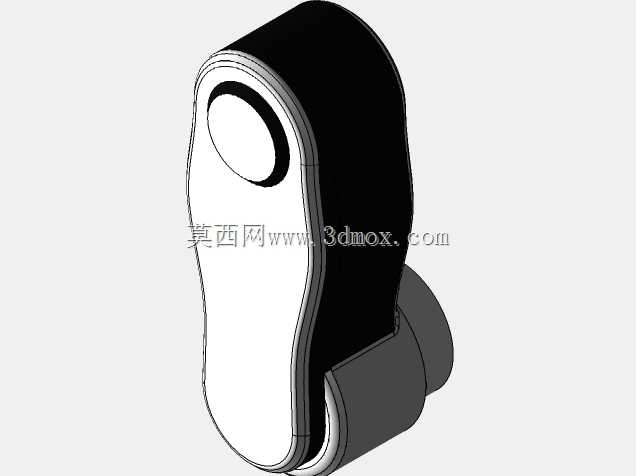

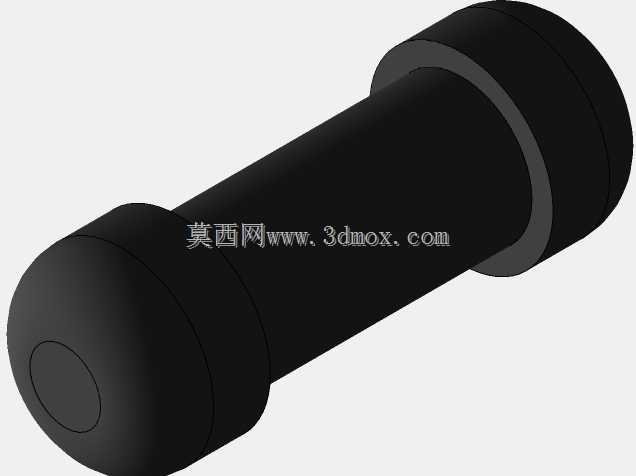

　　大臂部分采用箱型焊接结构，内壁设置加强筋提升结构刚性，在满负载12kg工况下，大臂伸出至最大水平位置时，末端静态形变量控制在0.2mm以内，满足焊接、搬运等场景的精度要求，大臂与基座、大臂与小臂的连接关节均采用交叉滚子轴承作为回转支撑，可同时承受径向、轴向载荷与倾覆力矩，相比普通深沟球轴承，关节刚性提升40%以上，第二轴大臂摆动角度范围为正负120度，可实现低位取件、高位作业的姿态切换。小臂部分采用轻量化铝合金铸造结构，在保证结构刚性的前提下尽可能降低运动部件重量，减小第三、第四轴的驱动负载，小臂内部预留气管、线缆走线通道，末端可适配气动夹爪、焊枪、吸盘等多种执行器，第三轴小臂摆动角度范围为正负150度，

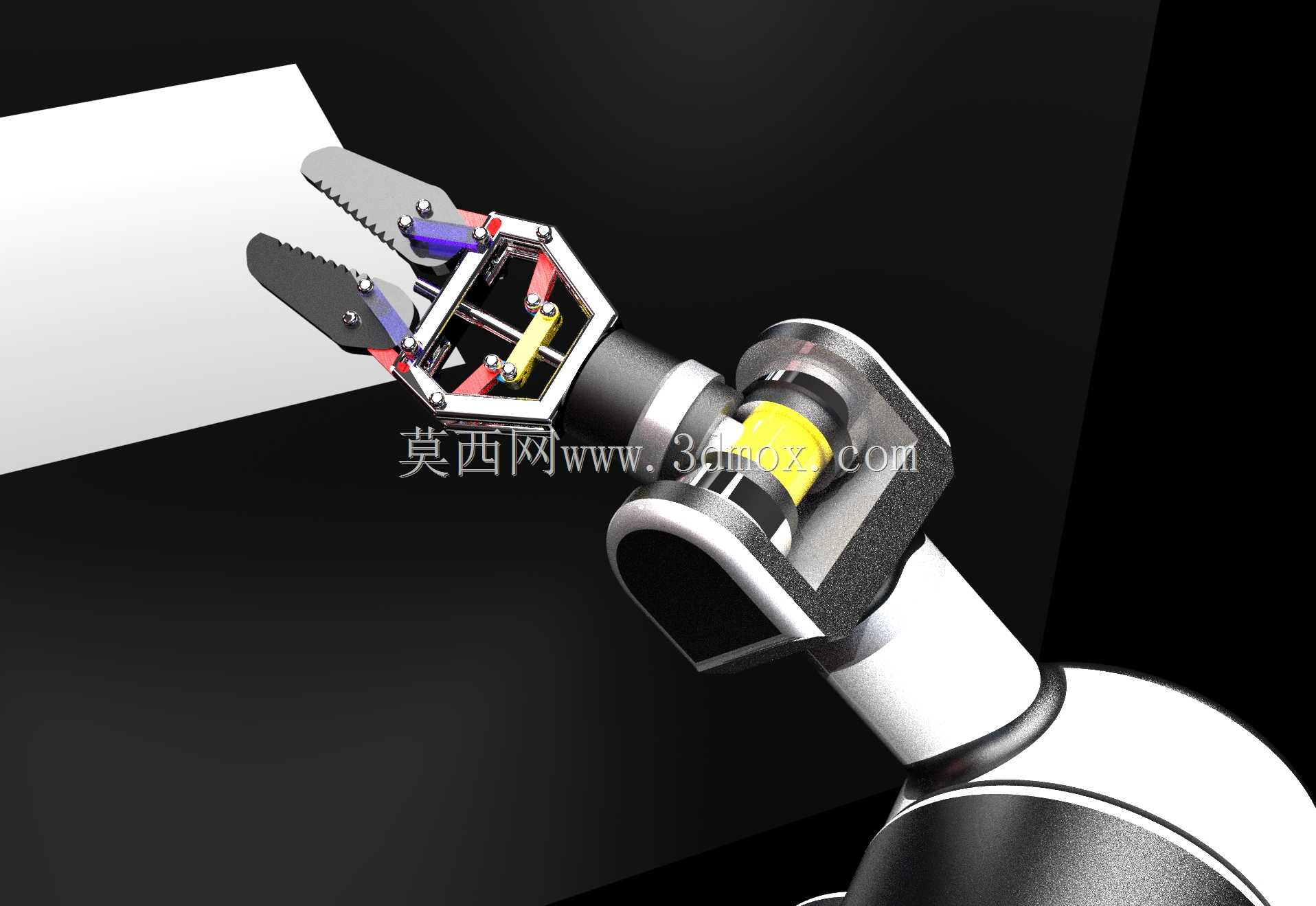

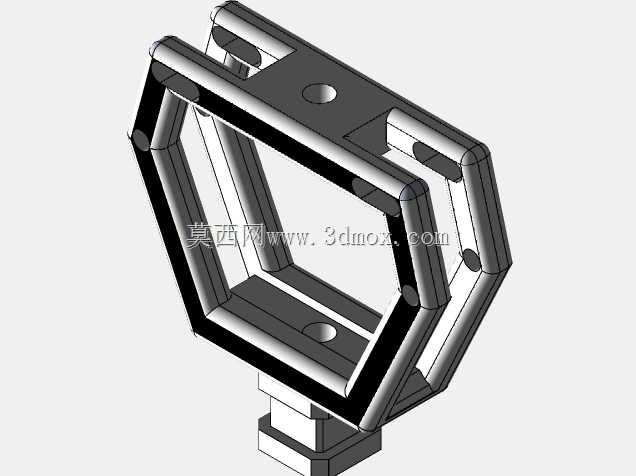

　　可配合大臂姿态实现复杂空间轨迹的运动。腕部三个关节采用紧凑化设计，将三个伺服电机与减速器集成在小臂末端腔体内，腕部末端输出法兰采用标准ISO 9409-1-50-4-M6接口，可快速适配不同厂商的末端执行器，无需额外加工转接板，腕部三个轴的回转速度最高可达180度每秒，满足快速拾放作业的节拍要求。从实际应用场景来看，这款机械臂可适配汽车零部件焊接工位，配合变位机实现工件焊缝的全位置焊接，相比人工焊接，焊缝一致性提升60%以上，焊接效率提升一倍；也可用于3C电子产线的物料拾放，配合视觉系统实现散乱工件的无序抓取，重复定位精度可达正负0.05mm，满足精密装配的精度要求；在机床上下料场景中，可配合车床、加工中心完成工件的自动取放，

　　单台机械臂可同时服务3-4台机床，大幅降低人工重复劳动强度，减少上下料过程中的人工安全风险。设计过程中充分考虑了设备的维护便利性，每个关节的减速器注油口、电机接线端都预留了维护操作空间，日常保养时无需拆解大段结构即可完成润滑脂更换、接线检修等操作；关节处的密封采用双唇形密封圈，可阻挡车间内的切削液、焊接烟尘、金属粉尘进入关节内部，提升设备在恶劣工业环境下的使用寿命，防护等级达到IP54，可适配多数常规工业生产场景。在安装边界方面，设备整体直立状态下高度为2.1米，基座安装面直径为420mm，安装时需要预留周边至少0.5米的安全维护空间，设备运行时的最大外伸轮廓不超过基座中心2米范围，产线布局时可根据该参数设置安全围栏与光电保护装置，避免人员误入作业范围发生安全事故。整体结构的受力经过有限元仿真验证，在极限负载与极限姿态下，各结构件的安全系数均大于3.5，满足工业设备长期连续运行的强度要求，关节驱动电机的选型经过扭矩核算，在最大加速度工况下仍有30%以上的扭矩余量，避免高速启停时出现丢步、过载报警问题。
