带限位止动结构的插入件固定锁紧机构

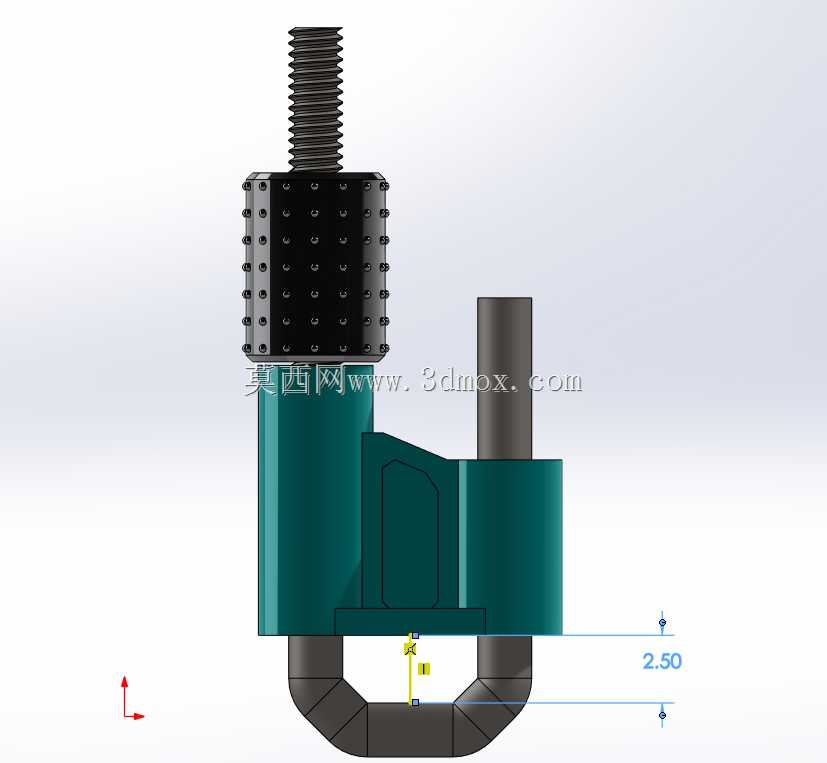

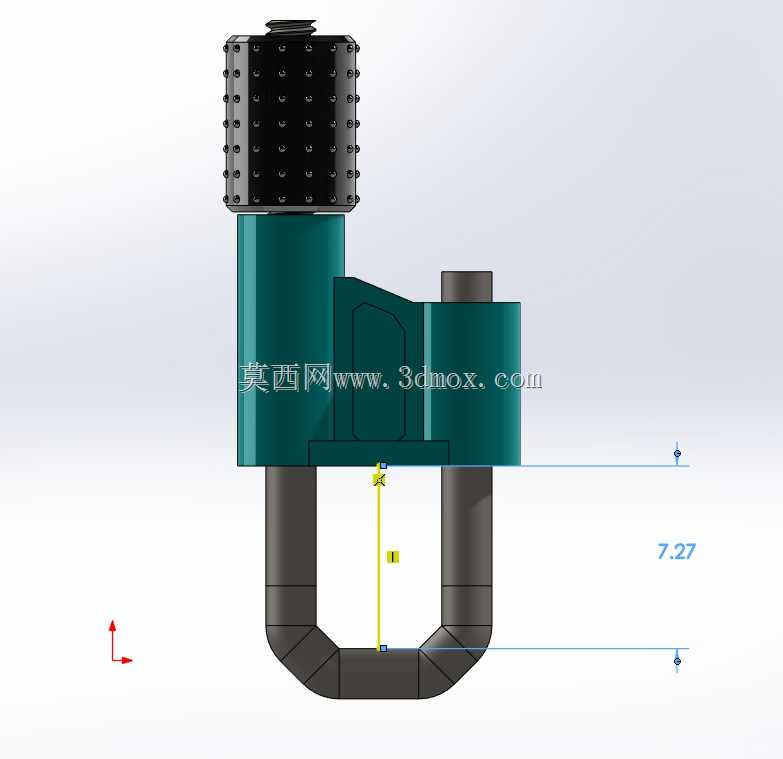

　　在小型工装夹具、便携锁止装置、精密仪器定位模块的实际应用场景里，经常会遇到插入式杆件、钢珠类定位件在受外力扰动时出现移位、松脱的问题，这类问题轻则导致定位精度偏移，重则引发机构误动作，带来操作安全隐患。这款带橡胶管的止动固定机构，正是针对这类场景开发的紧凑型锁紧限位部件，核心作用是在插入的塑料杆件、钢质滚珠被推送到指定位置后，通过结构形变提供持续的抱紧力，阻止插入件发生非预期的轴向或径向位移，适配的插入件直径覆盖2.4mm到7.27mm的区间，能够覆盖多数小型定位、锁止场景的杆件尺寸需求。

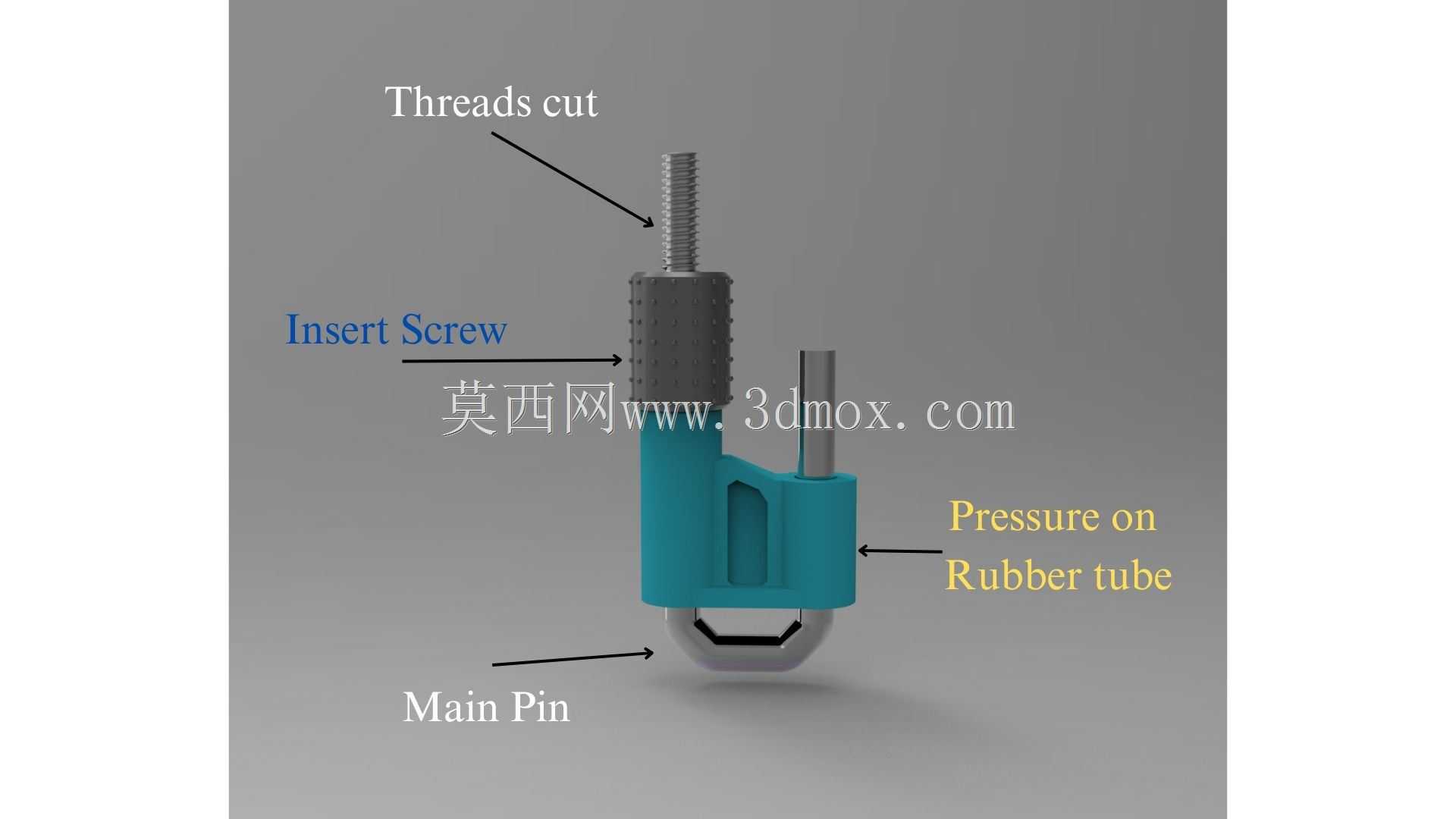

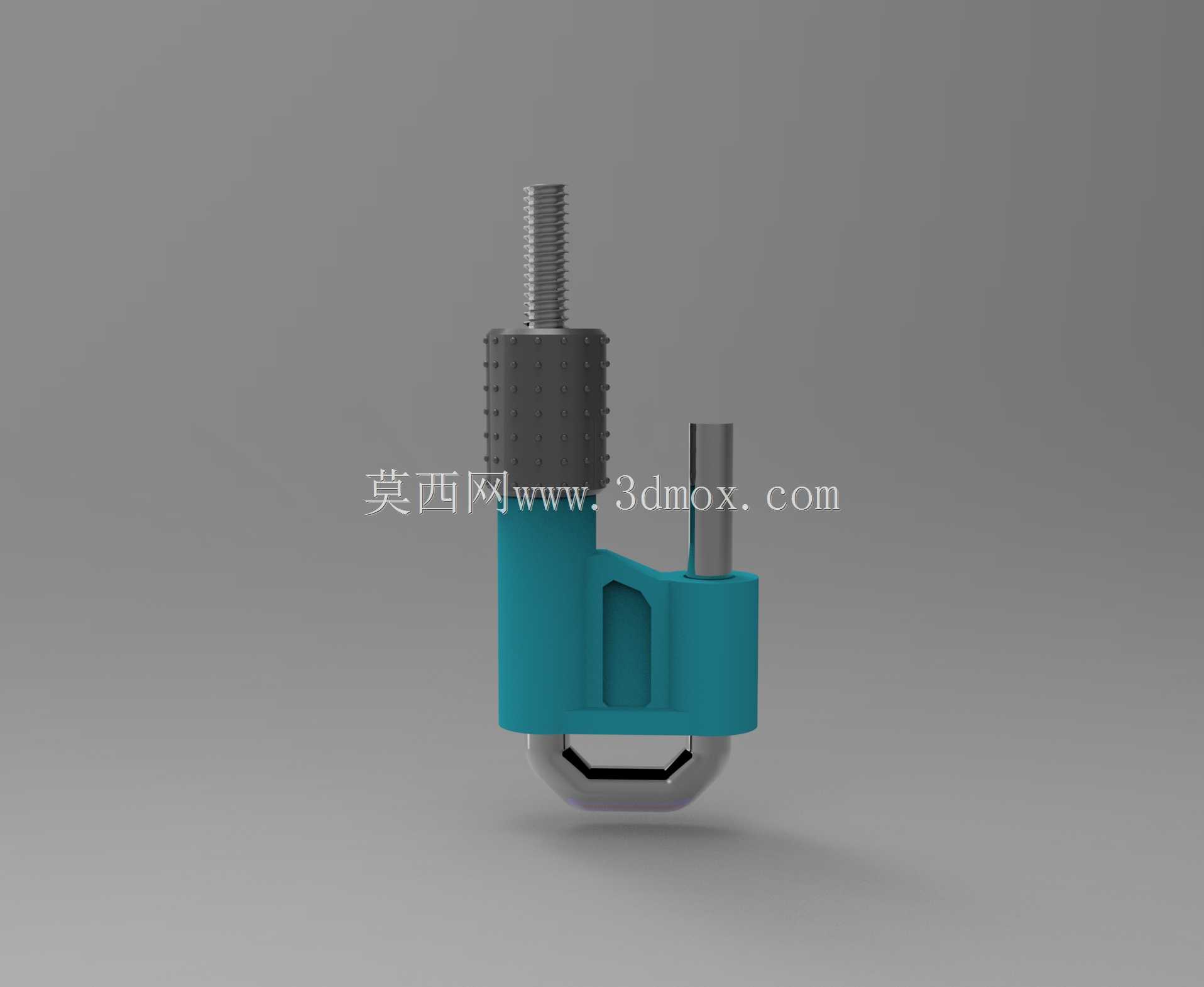

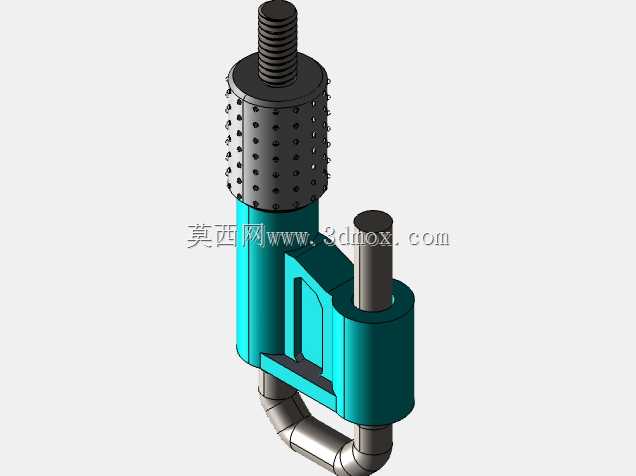

　　从结构设计逻辑来看，这款机构没有采用传统的弹簧顶丝、弹性卡簧这类常见的止动方案，而是将橡胶管的弹性形变特性与硬质基体的刚性支撑做了结合。主体承载部分采用带安装挂耳的硬质基座，基座一侧设置带外螺纹的调节柱，柱体表面做滚花处理，方便徒手旋转调节橡胶管的预压缩量，不需要额外工具就能完成锁紧力的微调；橡胶管嵌套在基座的安装腔体内，当插入件从基座的开口端推入后，旋转调节柱挤压橡胶管产生径向膨胀，橡胶管内壁就会紧密贴合在插入件的外表面，依靠橡胶与塑料、钢材之间的静摩擦力实现止动，这种设计的优势在于不会像刚性卡件那样在插入件表面留下压痕，也不会因为长期反复插拔出现卡件磨损导致锁紧力衰减的问题。

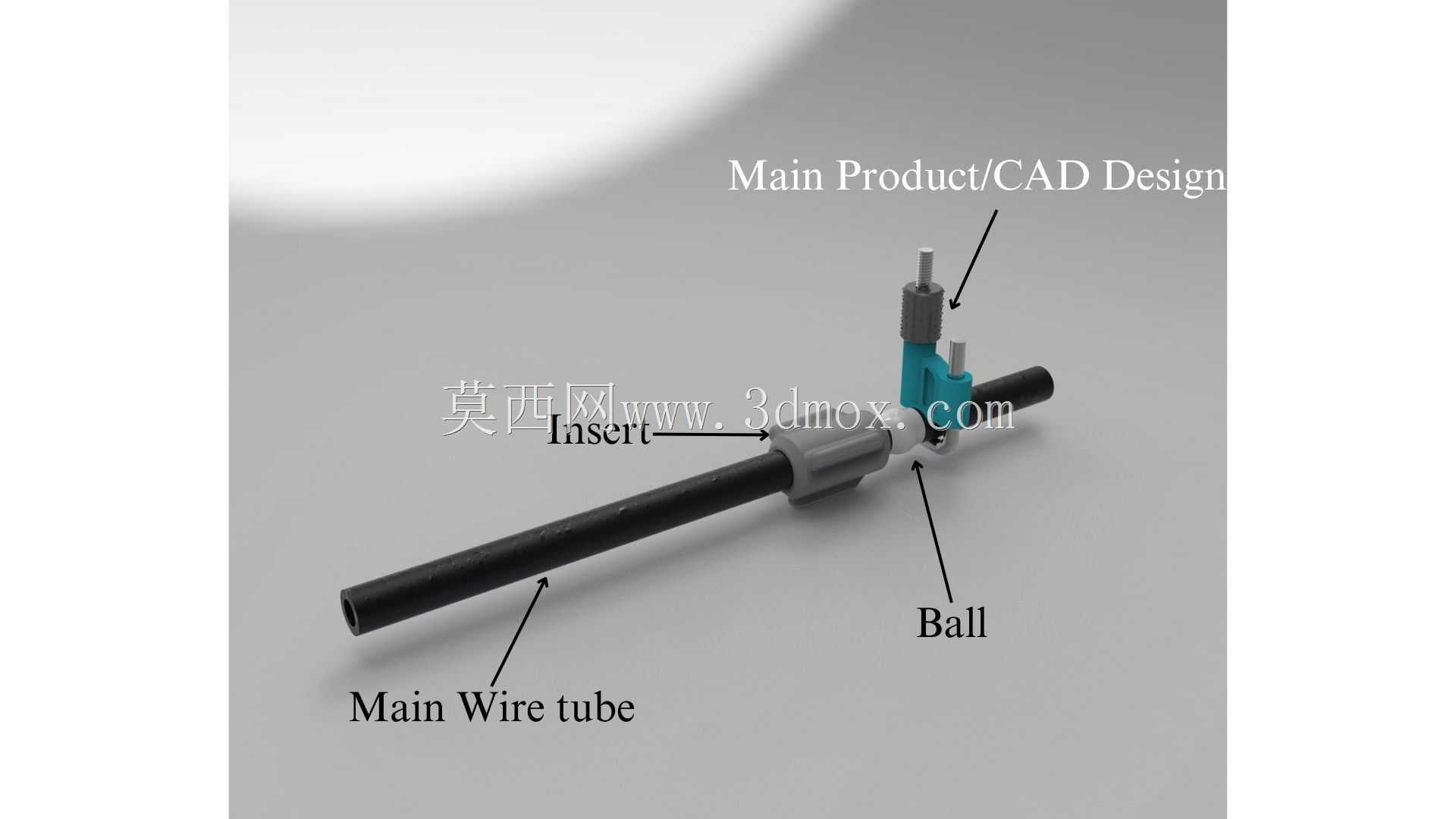

　　安装边界方面，这款机构整体结构非常紧凑，基座底部带U型挂槽，可以直接卡接在直径匹配的安装杆、设备框架的圆管部位，不需要额外打孔做固定安装，适配现场快速改装、临时加装定位止动结构的需求；带滚花的调节柱伸出基座顶面的高度控制在合理范围，不会因为调节结构突出过多造成周边部件的运动干涉，基座侧面的插入孔做了倒角导向处理，插入件推入时不需要精确对孔，顺着倒角就能顺利进入橡胶管的内孔，降低现场操作的对位难度。

　　实际使用过程中，这类止动机构常被用在小型安全锁具的锁舌限位、工装夹具的定位销止退、实验设备的杆件位置固定场景里，相比传统的螺丝顶紧结构，它的锁紧力是沿插入件圆周面均匀分布的，不会出现单点顶紧导致的杆件弯曲、表面划伤问题；橡胶材质的阻尼特性还能吸收一定的振动冲击，在设备存在小幅振动的工况下，也不会因为振动导致锁紧结构松脱。设计时特意将橡胶管的压缩行程做了冗余设计，即使橡胶件出现长期使用后的轻微老化弹性下降，只需要稍微旋转调节柱增加预压缩量，就能恢复原有的锁紧止动能力，不需要整体更换部件，降低了后期维护的成本。

　　从结构细节来看，调节柱与基座的螺纹配合采用细牙螺纹，微调时的精度更高，每旋转一圈带来的橡胶管压缩量很小，操作人员可以根据插入件的材质、直径大小灵活调整抱紧力，针对表面较软的塑料杆件，可以适当减小预压缩量避免压弯杆件，针对表面光滑的钢珠类零件，可以适当增大预压缩量提供足够的摩擦力阻止钢珠滚动。基座的U型挂槽内侧做了防滑纹路，卡接在安装圆管上之后，即使受到沿挂槽轴向的外力，也不会出现基座移位的问题，保证止动位置的精度稳定。
