带减压功能的输水管道组件结构设计

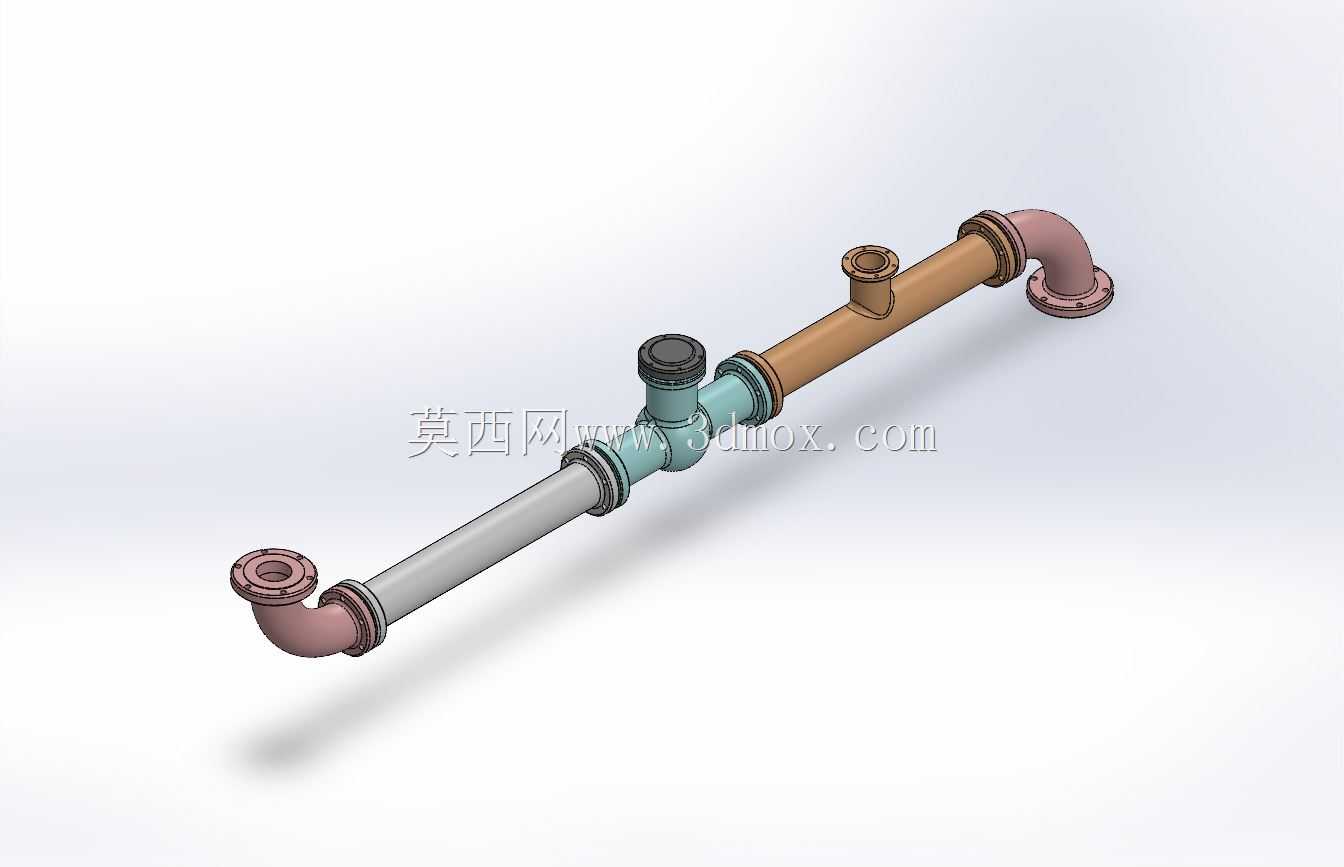

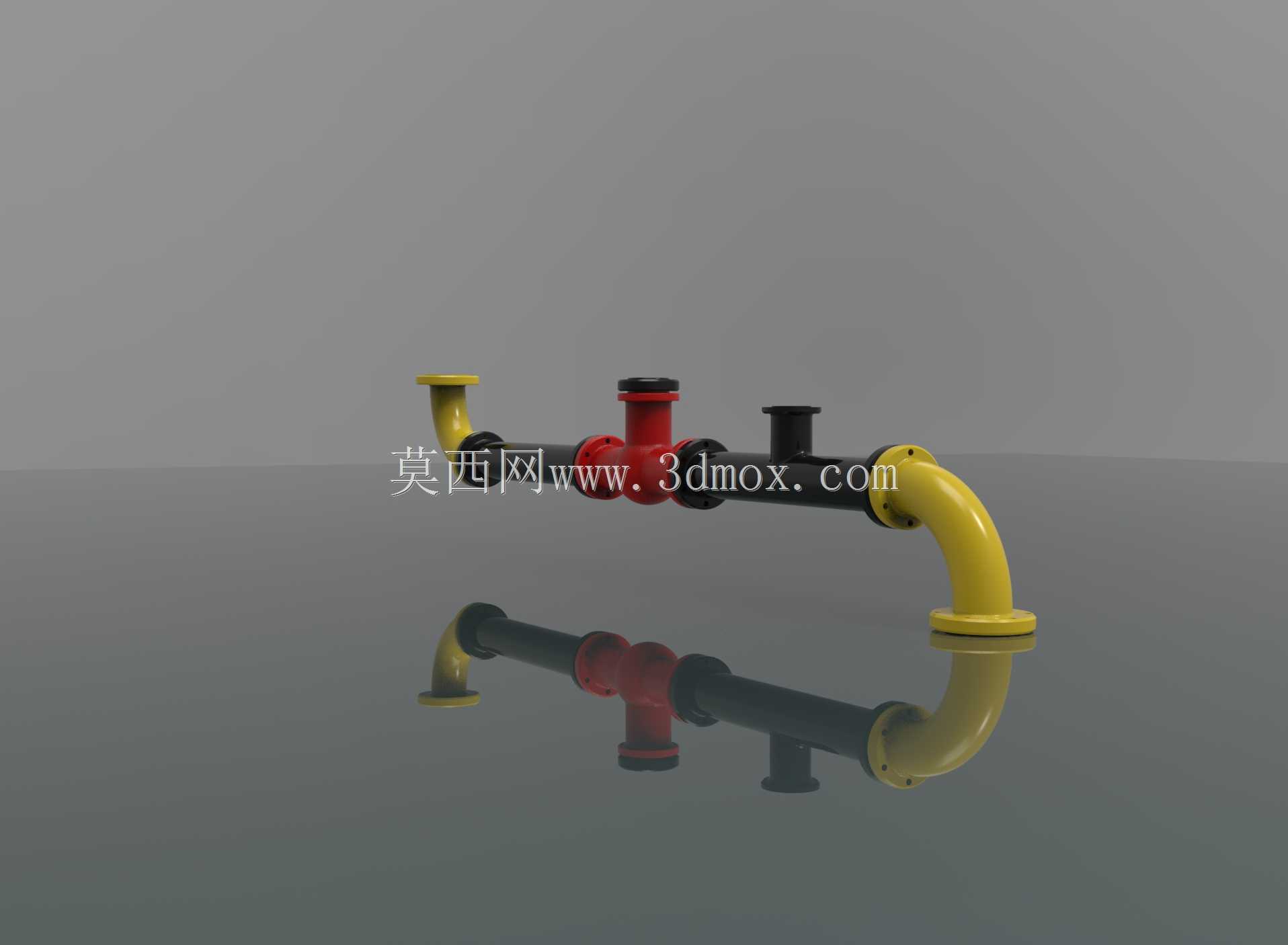

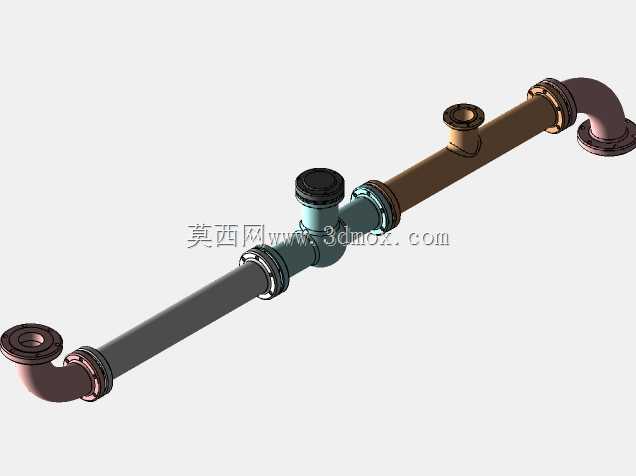

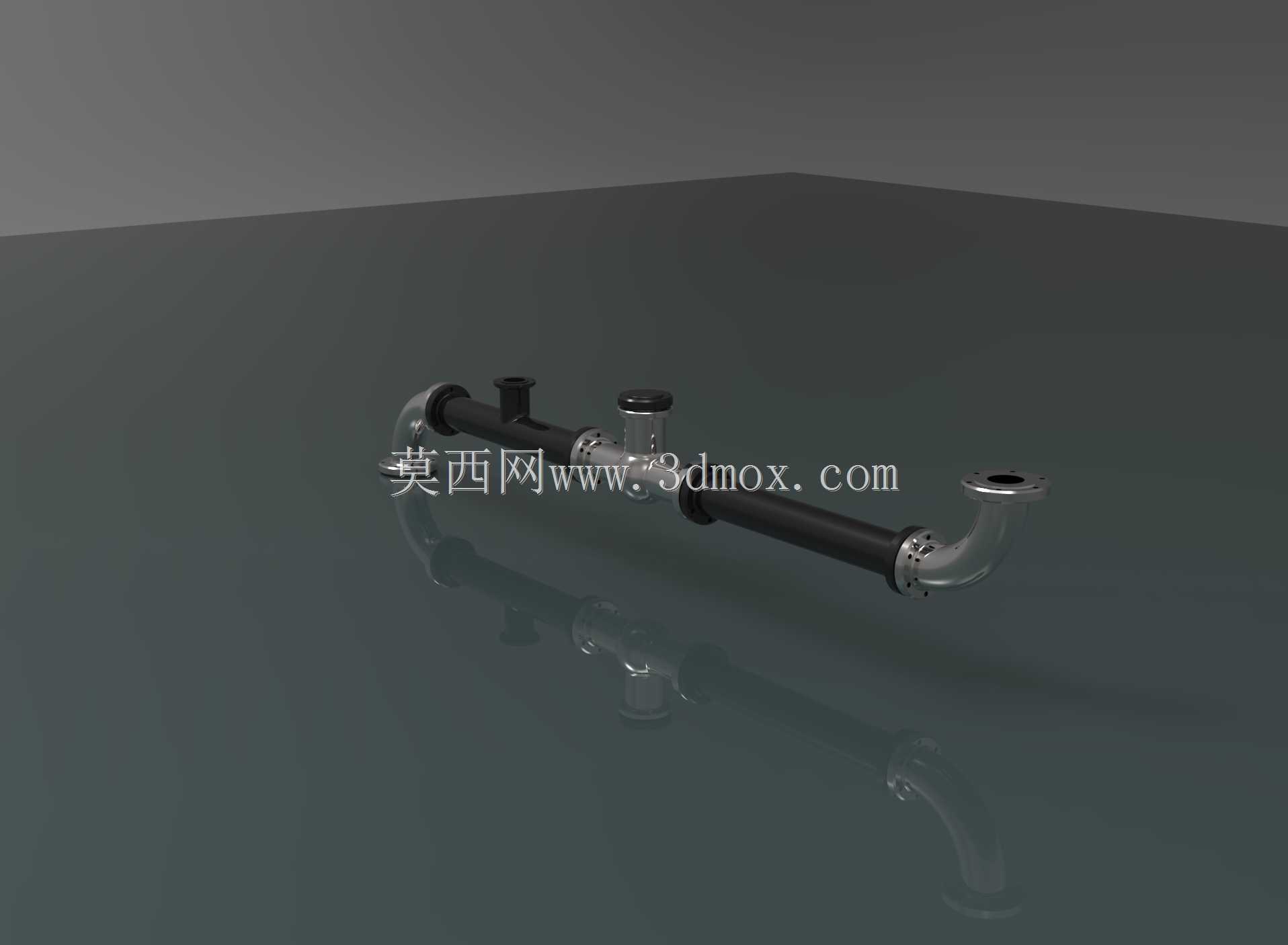

　　这套管路组件主要面向民用建筑供水、工业循环水输送、小型水利输配场景设计，核心作用是在输水路径中完成压力调控、流向引导与介质输送，适配公称通径2.5英寸的主输水路径，可直接对接同规格法兰接口完成现场装配。从实际工况适配来看，组件集成了弯管转向段、直管输送段、减压调控段三个核心功能模块，弯管段采用90度标准法兰弯头结构，法兰端面预留标准螺栓孔位，可直接与上游来水管道、下游用水端管路完成刚性连接，安装时需注意法兰面密封垫片的压缩量控制在公称厚度的30%左右，避免密封失效出现渗漏。

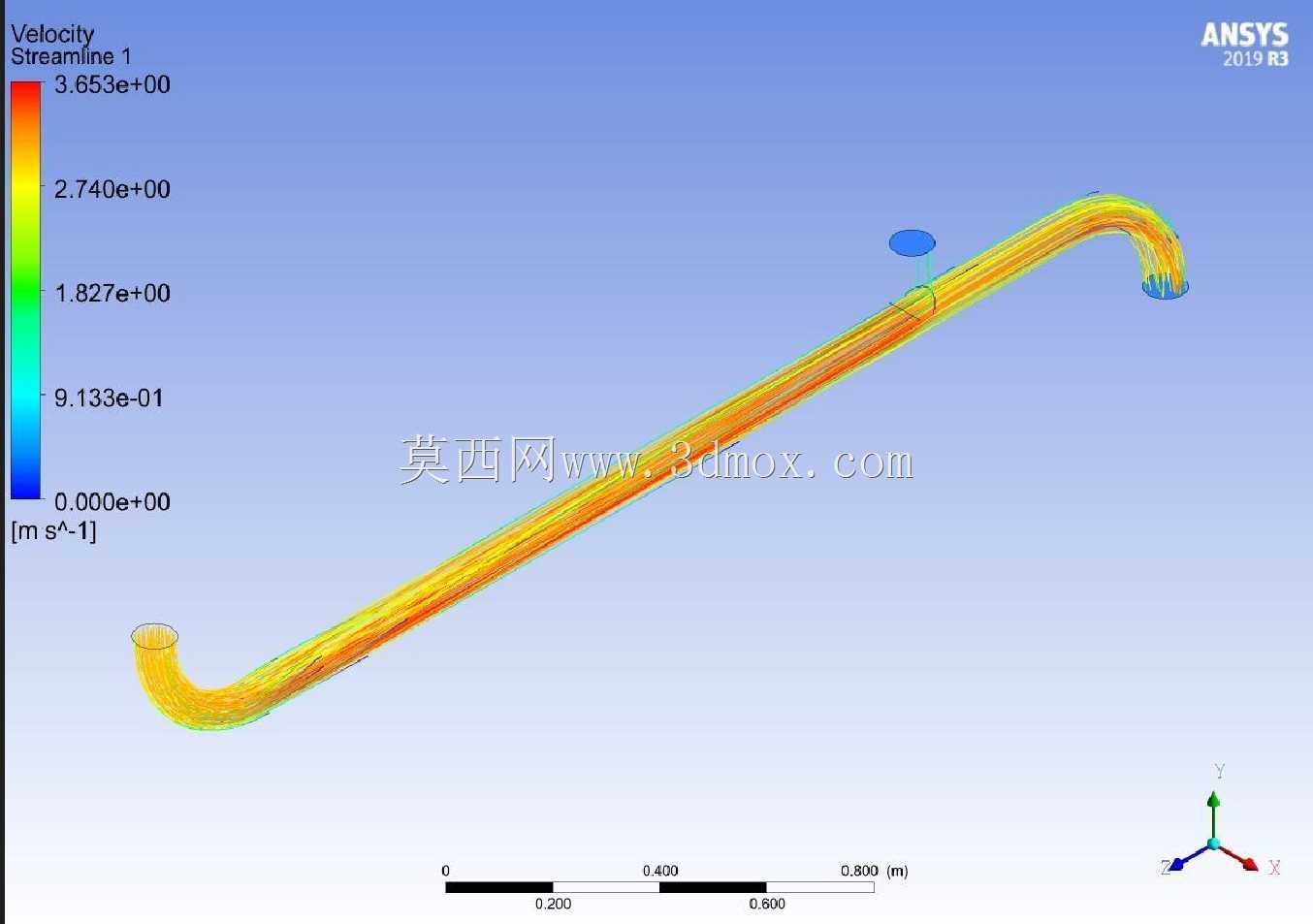

　　直管段采用等径圆管结构，外壁做了防腐涂层处理，可适配室内明装、室外埋地、工业车间架空等多种安装环境，直管段的长度设计充分考虑了减压元件的安装预留空间，两端连接位置的同轴度公差控制在0.2mm以内，避免装配后出现管路错位产生额外装配应力。减压调控段集成在直管段中部位置，采用直通式减压结构，可根据下游用水压力需求调整阀芯开度，将上游来水的高压调整至下游设备适配的工作压力区间，避免高压水流直接冲击下游用水器件造成损坏。设计过程中首先完成了流体域的抽取，针对2.5英寸管径下的额定输水流量做了流场仿真分析，重点验证了水流经过弯管段、减压段时的流速分布与压力损失，调整了减压段阀芯的导流曲面弧度，避免局部流速过高产生气蚀损伤管壁。

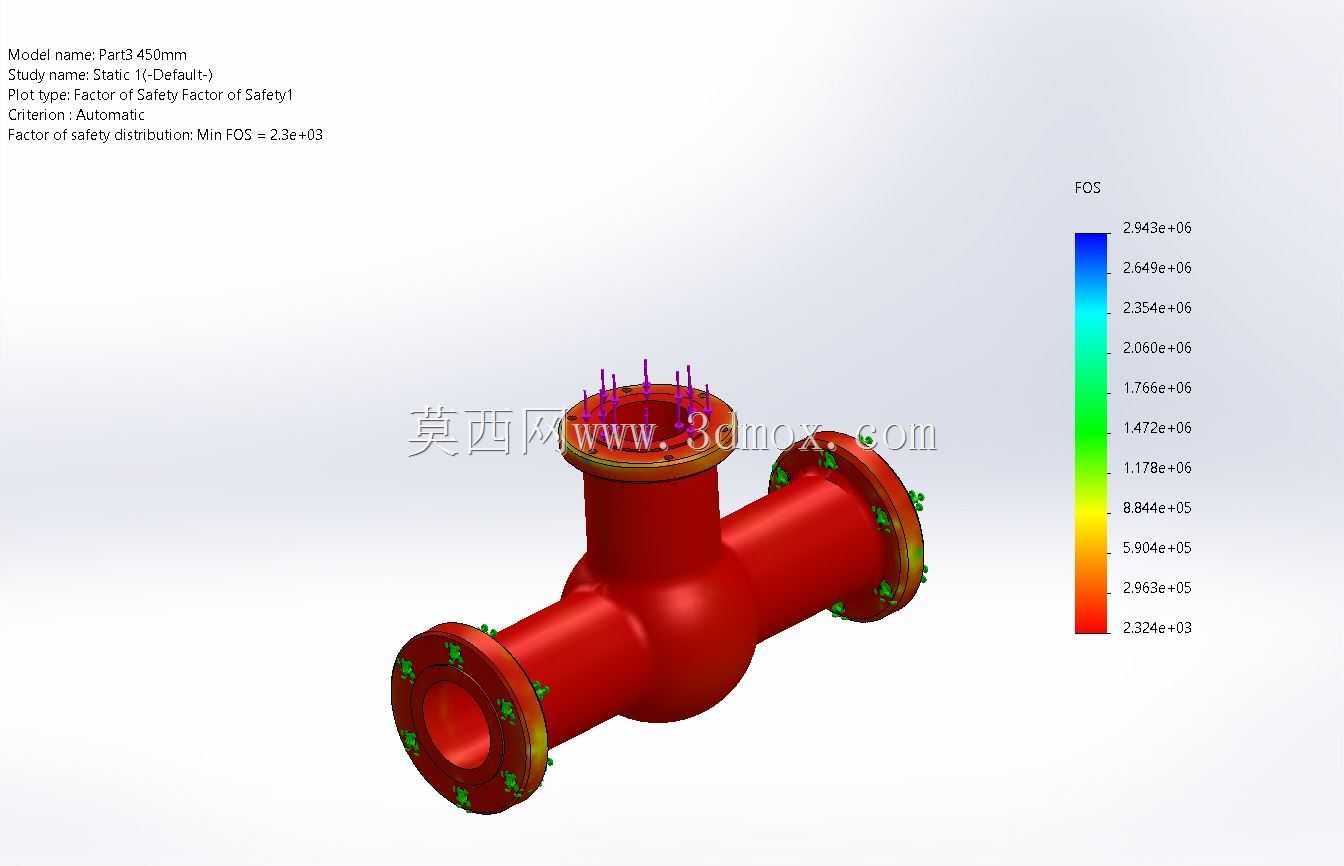

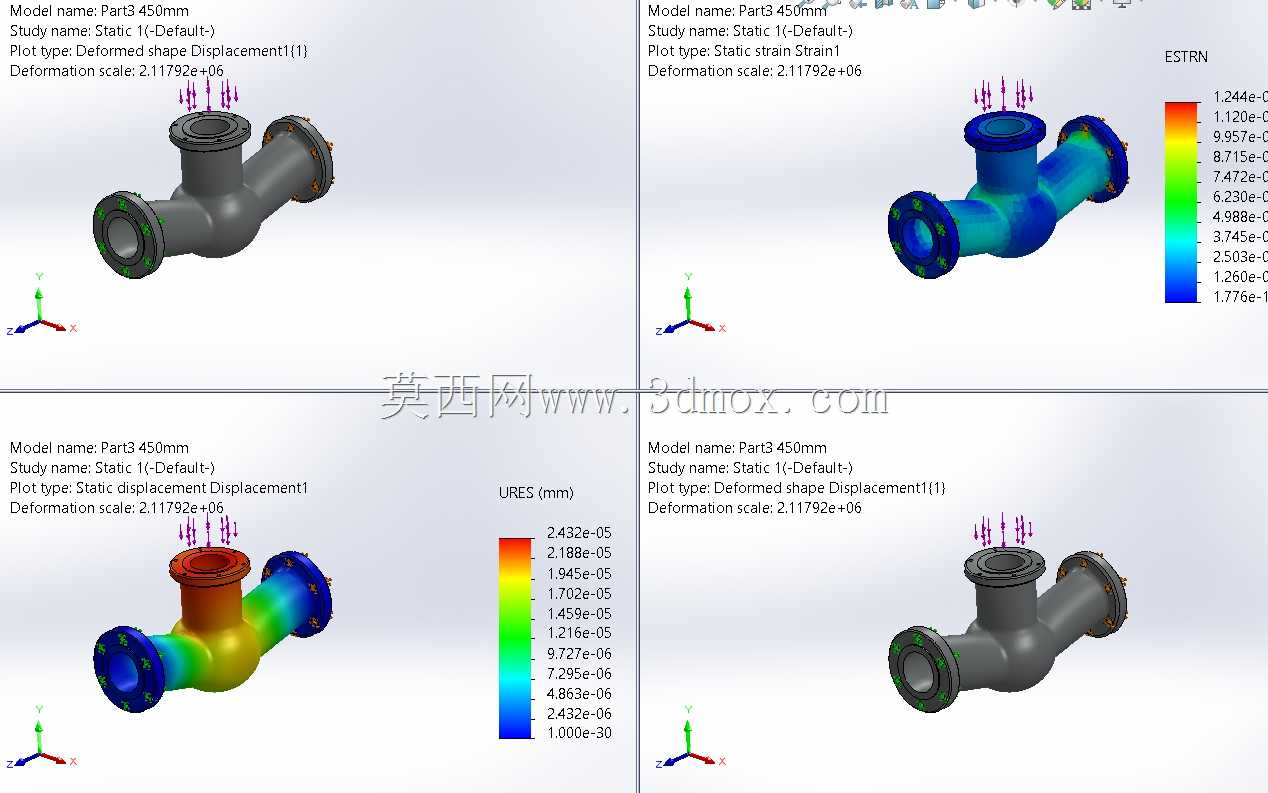

　　结构强度校核阶段，针对管路承受的内水压力、水锤冲击载荷、安装支撑的附加载荷做了多工况仿真计算，重点分析了弯管与直管连接位置、法兰焊接位置、减压段阀体与管路连接位置的应力分布、变形量与疲劳安全系数，将最大等效应力控制在材料许用应力的60%以内，长期运行下的径向变形量不超过管径的0.1%，避免变形过大导致法兰密封面错位。安装边界方面，整套组件的总长度适配常规管廊支架的安装间距，底部预留了管卡安装的定位位置，可直接固定在标准管道支架上，不需要额外做安装位置的改造；两端法兰的连接尺寸符合通用管路法兰标准，可与市面上同压力等级的标准阀门、管道配件直接互换，不需要单独定制转接件。

　　实际使用过程中，这套组件可独立完成输水路径的压力调控，不需要额外在管路上串联独立的减压阀门，减少了管路的连接节点数量，也就降低了潜在的渗漏风险点；同时管路的内壁做了光滑处理，降低了水流输送过程中的沿程阻力损失，在同等输水流量下的能耗比普通管路搭配独立减压阀的方案低8%左右。针对不同的输水介质，这套组件的结构可做适应性调整，比如输送腐蚀性工业废水时，可将管路材质更换为不锈钢或者衬塑管材，核心的连接尺寸、安装边界保持不变，不需要重新做整体结构设计；针对高寒地区的室外安装场景，可在直管段外壁预留伴热带缠绕空间，保温层安装后不会影响两端法兰的螺栓拆装操作，后期维护时可直接拆卸减压段的阀芯做检修，不需要整体切割管路，大幅降低后期运维的工作量。
