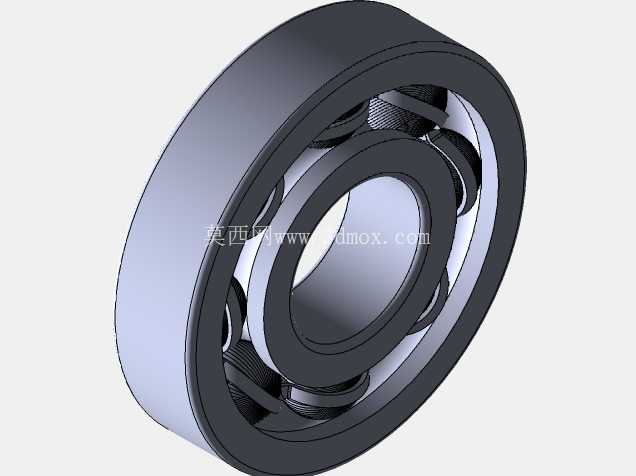

在各类旋转传动设备的结构设计中,滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件,从普通民用代步车辆的轮轴支撑,到工业生产线输送辊道的辊筒支撑,再到机床主轴、伺服电机输出端的旋转支撑,几乎所有存在连续回转运动的机械结构,都需要匹配对应载荷等级的滚珠轴承来降低运动副的摩擦阻力,减少轴系运转过程中的磨损损耗。这款滚珠轴承采用深沟型滚道设计,内圈与轴采用过盈配合安装,外圈与设备轴承座孔采用过渡或间隙配合,具体配合公差需要根据实际工况的载荷大小、转速区间、冲击振动幅度来调整,比如高速轻载的精密传动场景,内圈与轴的配合过盈量需要控制在较小范围,避免装配后内圈滚道变形影响旋转精度;而重载低速的工程机械场景,需要适当增大配合过盈量,防止轴系受冲击载荷时内圈与轴发生相对转动,磨损配合面。
从结构设计逻辑来看,这款轴承的内外圈滚道都采用圆弧型沟槽设计,沟槽曲率半径略大于滚珠直径,既可以保证滚珠在滚道内顺畅滚动,又能在承受径向载荷的同时,承受一定比例的双向轴向载荷,相比仅能承受单向轴向载荷的推力轴承,或是仅能承受纯径向载荷的滚针轴承,这类滚珠轴承的载荷适配范围更广,在多数没有极端轴向载荷的通用传动场景下,单套轴承即可完成轴系的径向与双向轴向定位,减少轴系上的支撑零件数量,压缩整体安装空间。轴承内部的保持架采用兜孔式结构,将每颗滚珠均匀分隔在滚道圆周方向,避免滚珠在运转过程中相互接触摩擦,同时保证所有滚珠受力均匀,不会出现局部载荷集中导致的滚珠点蚀、滚道压痕等早期失效问题;保持架的材质选择通常根据工况调整,普通常温工况下采用冲压钢板保持架即可满足强度与成本要求,高温、高速或是有腐蚀介质的工况,则需要更换为铜合金或是工程塑料保持架,降低运转过程中的保持架磨损与离心力影响。
在实际选型与安装校核过程中,首先需要确认轴承的内径尺寸与配合轴径的匹配度,外径尺寸与轴承座安装孔的匹配度,同时要预留轴承的轴向游隙,避免轴系运转过程中热胀冷缩导致轴承被卡死,游隙的调整可以通过轴承端盖的垫片厚度来实现,对于需要高精度旋转的场景,还可以采用预紧安装的方式,消除轴承内部的初始游隙,提升轴系的支撑刚性,减少旋转过程中的径向跳动。从应用场景的适配性来看,这类滚珠轴承的适用转速区间覆盖范围较广,低转速的重型输送设备、中转速的通用减速机、高转速的精密电机都可以通过调整轴承的精度等级、润滑方式、密封结构来适配,比如粉尘较多的矿山、建材生产场景,需要选用带双侧橡胶密封的轴承型号,预先在轴承内部填充足量的润滑脂,避免外界粉尘、水汽进入滚道内部造成磨粒磨损;而在高速运转的精密主轴场景,则需要选用开放式轴承搭配油气润滑系统,持续为滚道与滚珠提供润滑与冷却,降低高速运转下的温升。
在三维建模过程中,这类轴承的建模重点在于滚道的曲率匹配、滚珠与滚道的接触位置校核、保持架兜孔与滚珠的间隙设计,建模时需要保证内外圈滚道的同轴度,滚珠的分度圆直径与设计值一致,避免装配后出现滚珠卡滞、受力不均的问题;同时需要预留出安装时的倒角尺寸,内圈的内径倒角、外圈的外径倒角需要符合安装工艺要求,避免装配时倒角与轴肩、座孔台阶发生干涉,导致轴承无法安装到位。实际设备维护过程中,这类滚珠轴承的失效形式通常包括滚珠点蚀、滚道磨损、保持架断裂、密封失效等,多数失效问题都与安装不当、润滑不足、载荷超出额定范围有关,在结构设计阶段就需要根据实际工况计算轴承的额定动载荷、额定静载荷,校核轴承的额定寿命是否满足设备的设计使用周期,避免选型过小导致轴承提前失效,或是选型过大造成成本浪费与安装空间冗余。
