等节距圆柱螺旋压缩弹簧结构设计

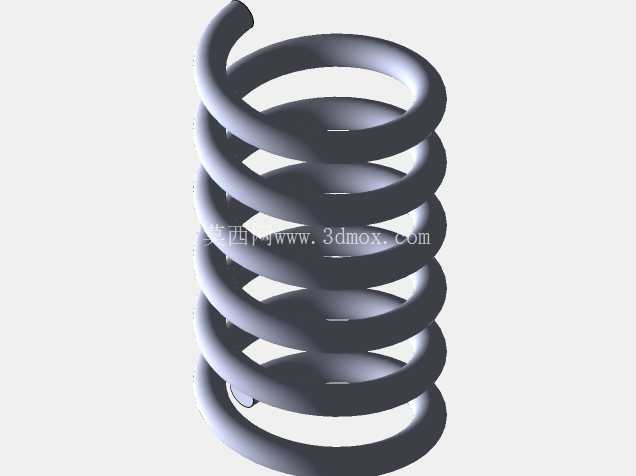

日常做设备结构设计时，这类圆柱螺旋压缩弹簧是选型频率极高的弹性元件，小到民用自行车的避震结构、汽车座椅的支撑调节，大到工业冲压设备的缓冲模组、自动化产线的限位回弹机构，都能见到同结构弹簧的应用。不同于拉伸弹簧带挂钩的端部结构，这款压缩弹簧的两端做了并圈磨平处理，这是实际装配中必须考虑的设计细节——磨平后的端面可以保证弹簧受压时端面与安装座完全贴合，不会出现受压侧偏、受力轴线偏移的问题，很多新手建模时容易忽略端部并圈的磨平量，按照国标要求，有效支撑圈的磨平长度通常不小于四分之三圈，端面粗糙度也要满足装配贴合要求，避免长期受压后支撑端出现应力集中断裂。

从结构参数设计逻辑来看，这款弹簧采用等节距设计，弹簧丝直径、中径、有效圈数的匹配直接决定了整体刚度，也就是我们常说的弹簧软硬程度。做选型计算时，首先要明确安装空间的边界限制：弹簧的外径要小于安装腔的内径，预留至少1到2毫米的径向间隙，避免弹簧受压变形时外径胀大与腔壁发生摩擦卡滞；弹簧的自由长度要匹配安装预压量，通常预压量设置为全行程压缩量的10%到15%，保证弹簧在初始安装状态就有足够的预紧力，不会在设备运行时出现松脱异响。

实际应用场景中，这类弹簧的核心作用集中在三个方向：一是缓冲吸能，比如自行车前叉、汽车悬架系统里的弹簧，能够吸收路面传递的冲击载荷，把瞬间的刚性冲击转化为弹簧的弹性形变能，再逐步释放，提升运行平顺性；二是复位回弹，比如各类工装夹具的压头、自动化设备的顶出机构，在气缸或者外力作用完成动作后，依靠弹簧的弹力让机构回到初始位置，不需要额外设置复位动力源；三是力值加载，比如各类阀门的密封压紧结构、压力检测设备的力值输出端，通过控制弹簧的压缩量来输出稳定的轴向压力，保证密封面的比压满足密封要求，或者检测工位的压力值符合测试标准。

建模过程中需要注意几个容易出错的结构细节：螺旋扫描的轨迹线要准确对应节距参数，端部并圈部分的节距要逐步过渡到弹簧丝直径的尺寸，不能出现节距突变导致的螺旋线扭曲；两端磨平的切除特征要保证两个端面的平行度公差，通常平行度要控制在0.1毫米以内，否则安装后弹簧受力不均，容易出现侧弯失效；弹簧丝的扫掠截面要始终垂直于螺旋轨迹线，避免出现截面扭曲导致的实体干涉，很多初学者做螺旋扫描时容易固定截面方向，最终生成的弹簧丝会出现粗细不均、棱边错位的问题。

从安装适配的角度来说，这类弹簧的安装方式通常有两种：一种是两端内置在安装孔里，靠孔的内壁做径向限位，这种方式对弹簧外径的公差要求较高，外径过大容易卡滞，过小容易出现径向窜动；另一种是套装在导向轴上，靠导向轴做径向支撑，这种情况下弹簧的内径要比导向轴直径大0.5到1毫米，预留出弹簧受压变形时的内径收缩量，避免弹簧抱紧导向轴出现卡滞。不管采用哪种安装方式，都要保证弹簧的受力轴线与安装基准的轴线重合，偏心载荷会让弹簧局部应力过大，大幅缩短使用寿命。

在材料匹配层面，这类通用场景的弹簧通常采用碳素弹簧钢或者65Mn材质，经过淬火回火处理后可以获得足够的弹性极限和疲劳强度，如果是在腐蚀环境下使用，还会选用不锈钢弹簧丝或者做表面喷塑、镀锌处理，对应不同的工况环境调整材料和表面处理工艺，才能保证弹簧的使用寿命满足设计要求。做结构校核时，除了计算静载荷下的剪切应力，还要针对循环载荷工况做疲劳强度校核，避免弹簧在长期往复压缩过程中出现断裂失效。
