汽车双横臂独立悬架结构三维设计

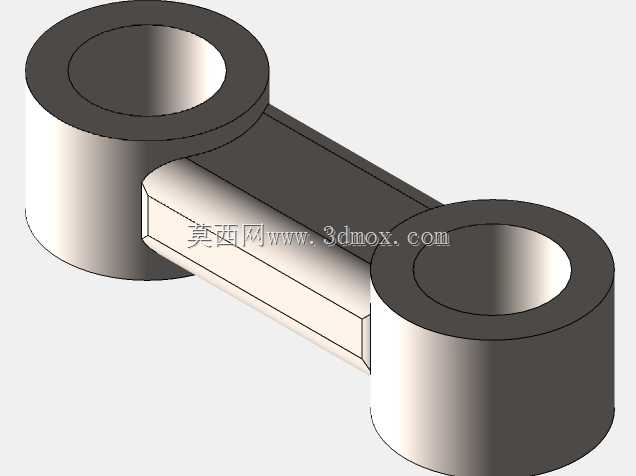

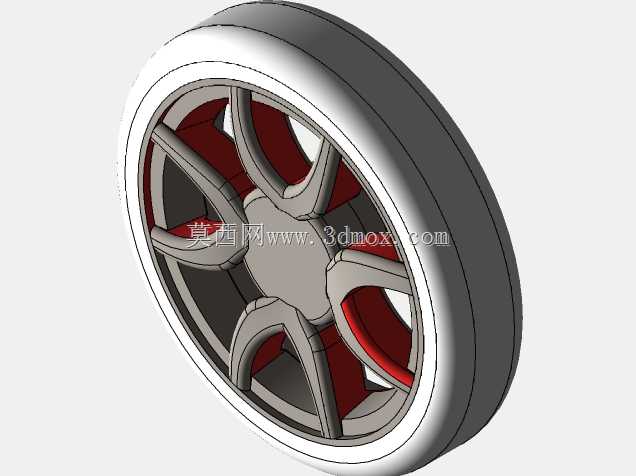

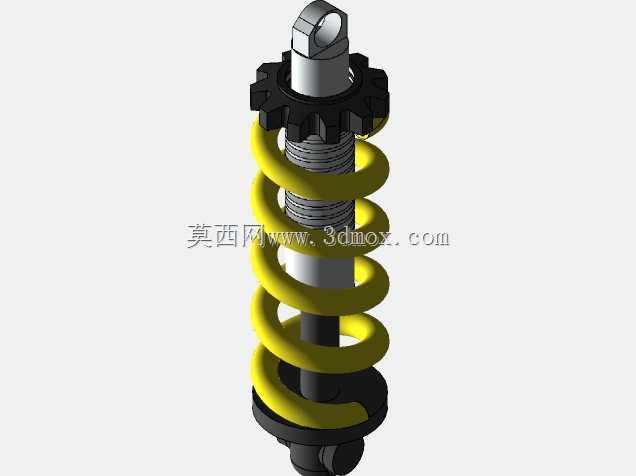

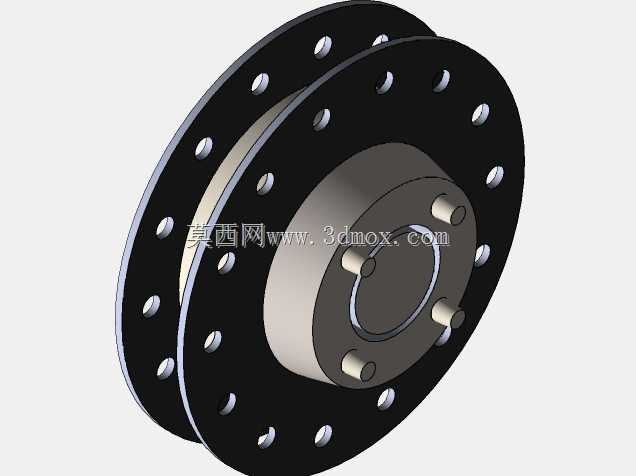

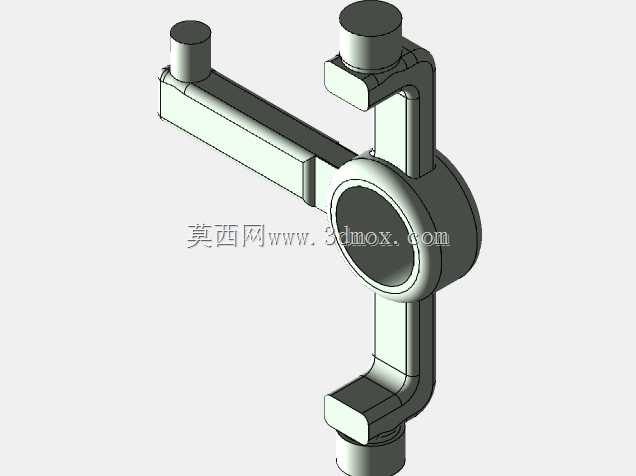

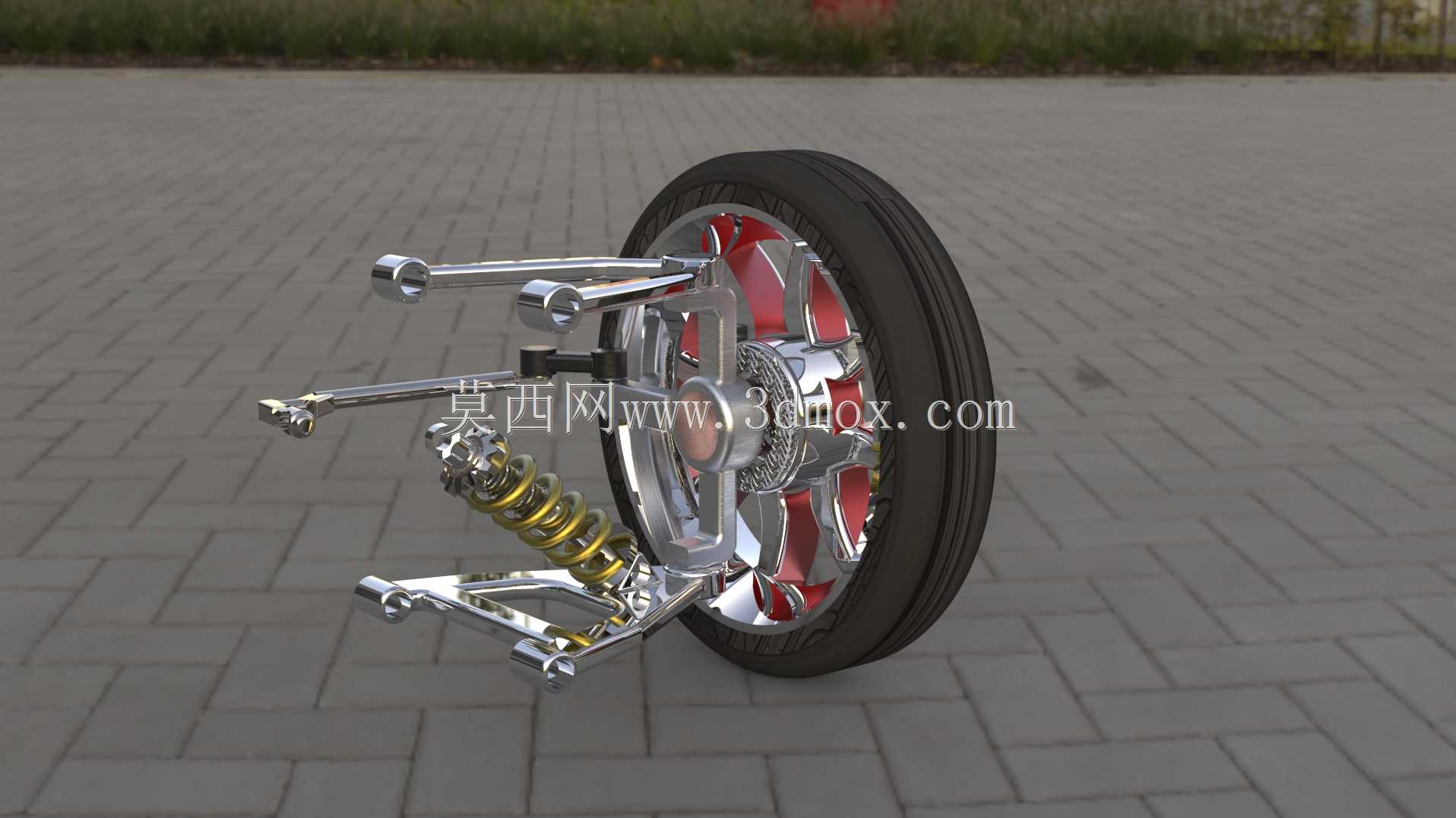

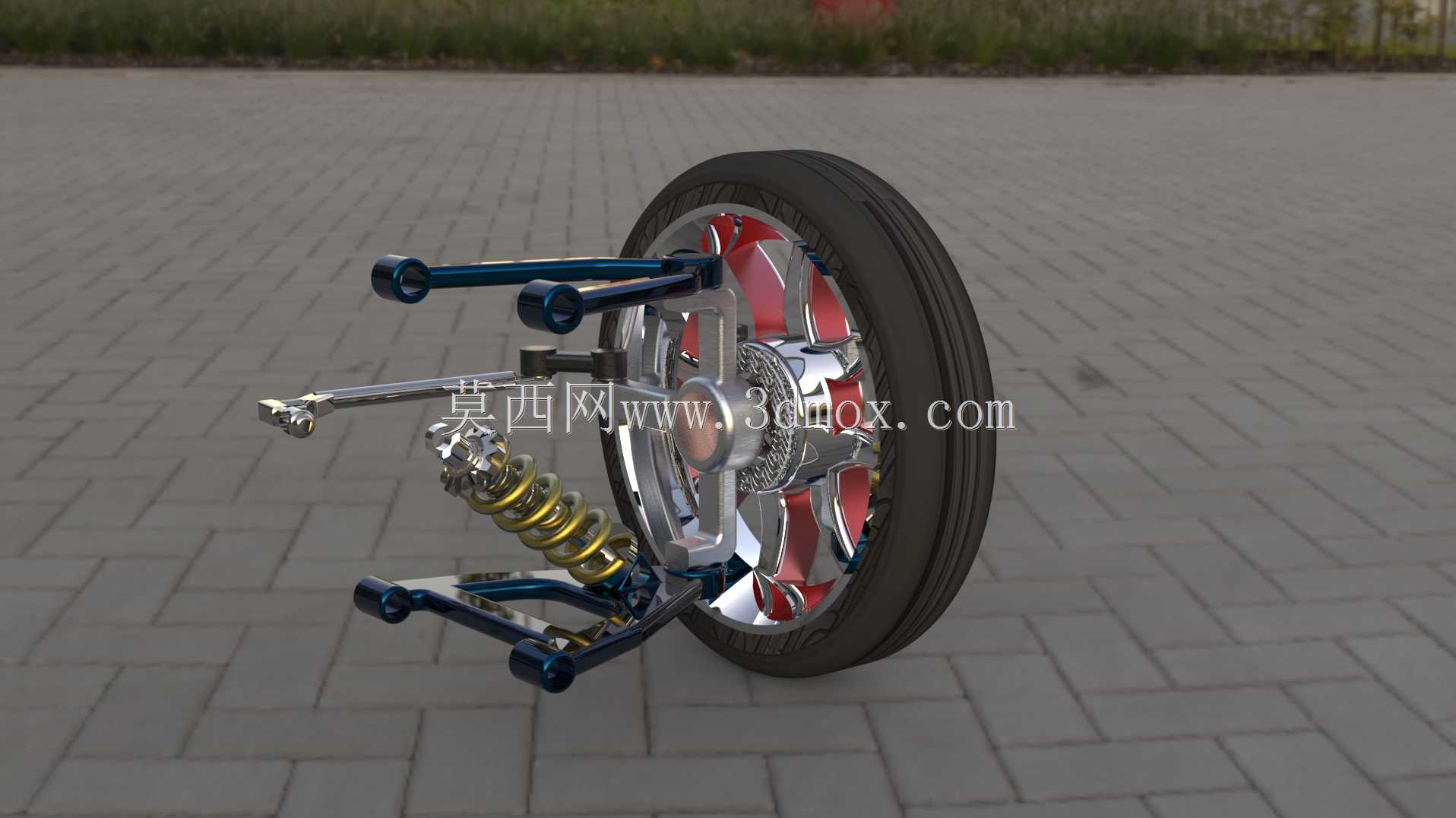

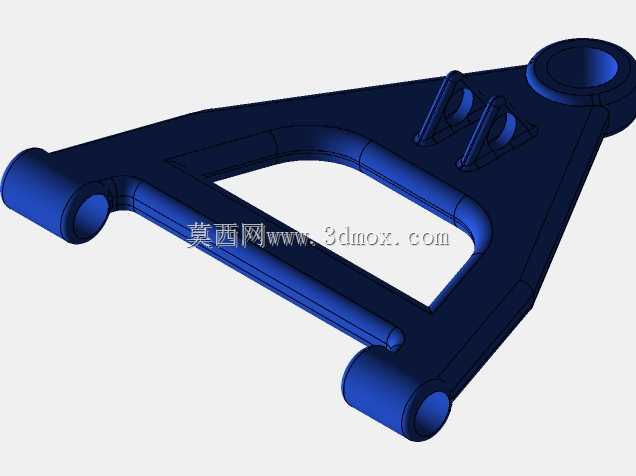

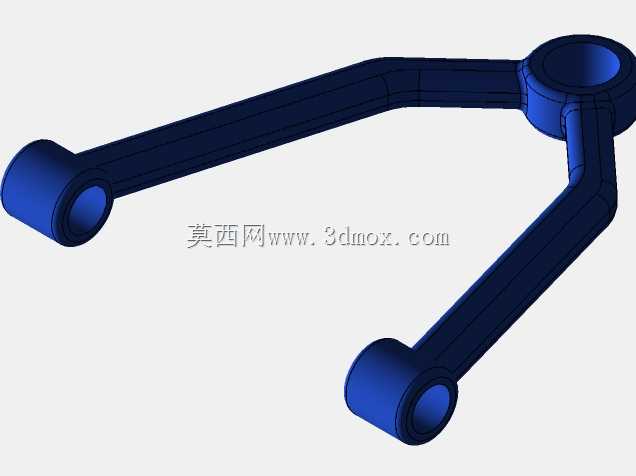

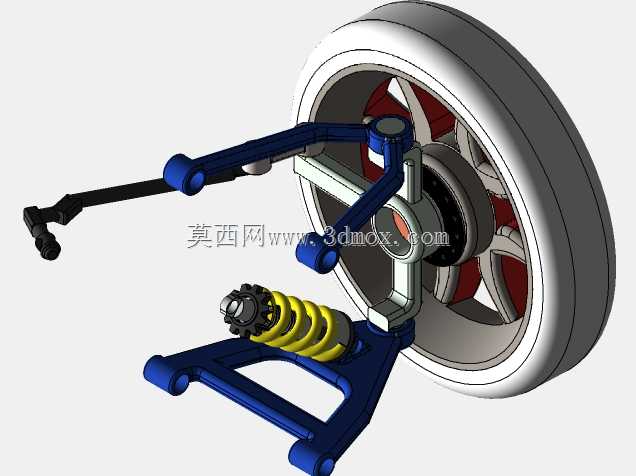

　　这套双横臂悬架结构，是乘用车辆底盘行走系统里的核心承载与导向部件，日常在运动型轿车、硬派越野车型以及部分高性能电动车型的前桥配置中十分常见，相比麦弗逊式悬架，它的上下摆臂不等长设计能在车轮上下跳动时，更精准地控制轮距与主销倾角的变化量，大幅减少轮胎的异常磨损，同时在车辆过弯时提供更强的侧向支撑力，抑制车身侧倾的效果要优于同尺寸规格的麦弗逊结构。从结构组成来看，整套模型完整还原了上下两根A型横摆臂、转向节、螺旋弹簧与筒式减震器集成的减震支柱、轮毂轴承单元以及轮辋轮胎总成，上下摆臂的内外端铰接点位置，是整个结构设计的核心参数，外端分别通过球铰与转向节的上下安装位连接，内端则通过橡胶衬套与副车架或者车身纵梁的安装座相连，

　　这种铰接方式既能保证摆臂在车轮跳动时可以顺畅绕内端铰接点摆动，又能通过橡胶衬套的形变过滤掉路面传递上来的细碎振动，避免刚性连接带来的异响与冲击直接传递到车身。在实际的底盘布置中，这套悬架的安装边界需要重点考量几个核心尺寸：首先是上下摆臂内端安装点的跨距，这个尺寸直接决定了悬架的侧倾中心高度，侧倾中心过高会导致车辆过弯时轮荷转移过大，过低则会让侧倾力矩变大，需要搭配刚度更高的横向稳定杆才能控制侧倾；其次是减震支柱的安装角度，它并非垂直于地面布置，而是带有一定的后倾角与外倾角，这个角度设计一方面是为了避让轮辋与转向拉杆的运动包络，另一方面也能在车轮受到纵向冲击时，让减震器承受部分纵向力，减少摆臂铰接点的载荷冲击；

　　还有转向节与转向拉杆的连接点位置，需要和上下摆臂的运动轨迹做匹配校核，避免车轮跳动时出现转向干涉，也就是行业里常说的“刹车跑偏”“跳动转向”问题。设计这套结构的时候，首先要根据目标车型的轴荷、轮距以及轮胎规格，确定悬架的跳动行程，一般民用车型的前轮上跳行程在80-120mm，下跳行程在60-90mm区间，硬派越野车型的跳动行程会更大，能达到150mm以上；确定行程之后，再通过空间运动学仿真，调整上下摆臂的长度与铰接点坐标，让车轮在全行程跳动过程中，外倾角的变化量控制在合理区间，一般上跳时外倾角向负方向变化1-2度是比较理想的状态，这样过弯时轮胎接地面积能保持最大，抓地力更强。另外，螺旋弹簧的刚度与减震器的阻尼匹配也是设计重点，

　　弹簧刚度需要根据簧下质量、偏频要求来计算，乘用轿车的前悬偏频一般在1.1-1.4Hz之间，硬派越野车型会稍低一些，保证越野时的舒适性；减震器的阻尼则需要和弹簧刚度匹配，压缩行程阻尼偏小，用来吸收路面冲击，复原行程阻尼偏大，用来抑制弹簧的多余弹跳，避免车辆出现余振。这套模型里的摆臂采用了钢管焊接结构的设计形式，相比冲压钢板摆臂，钢管结构的重量更轻，强度更高，在改装车型以及赛车上应用较多，摆臂上的球铰安装座做了加厚处理，能承受更大的冲击载荷，减震弹簧采用了变节距设计，小幅度振动时弹簧刚度较低，过滤细碎振动，大幅度压缩时弹簧刚度变大，提供足够的支撑力，避免悬架打底。在实际安装时，需要注意轮心与翼子板的相对高度，也就是常说的轮眉间隙，一般空载时间隙控制在两指到三指左右，保证满载以及极限压缩时轮胎不会蹭到翼子板；同时还要校核转向时轮胎与摆臂、减震器、翼子板内衬的运动间隙，极限转向角度下最小间隙不能小于10mm，防止颠簸转向时出现摩擦干涉。这套结构的三维建模过程中，所有铰接点都保留了装配约束关系，可以直接用于运动仿真，模拟车轮上下跳动、转向时的各个部件运动轨迹，检查是否存在干涉问题，也能导出关键硬点坐标，用于后续的底盘性能仿真分析，对于底盘结构设计人员、汽车专业的学习者来说，都有很高的参考价值，能直观理解双横臂悬架的结构组成与运动原理，避免纯理论学习的抽象感。
