四旋翼航拍无人机整机结构设计方案

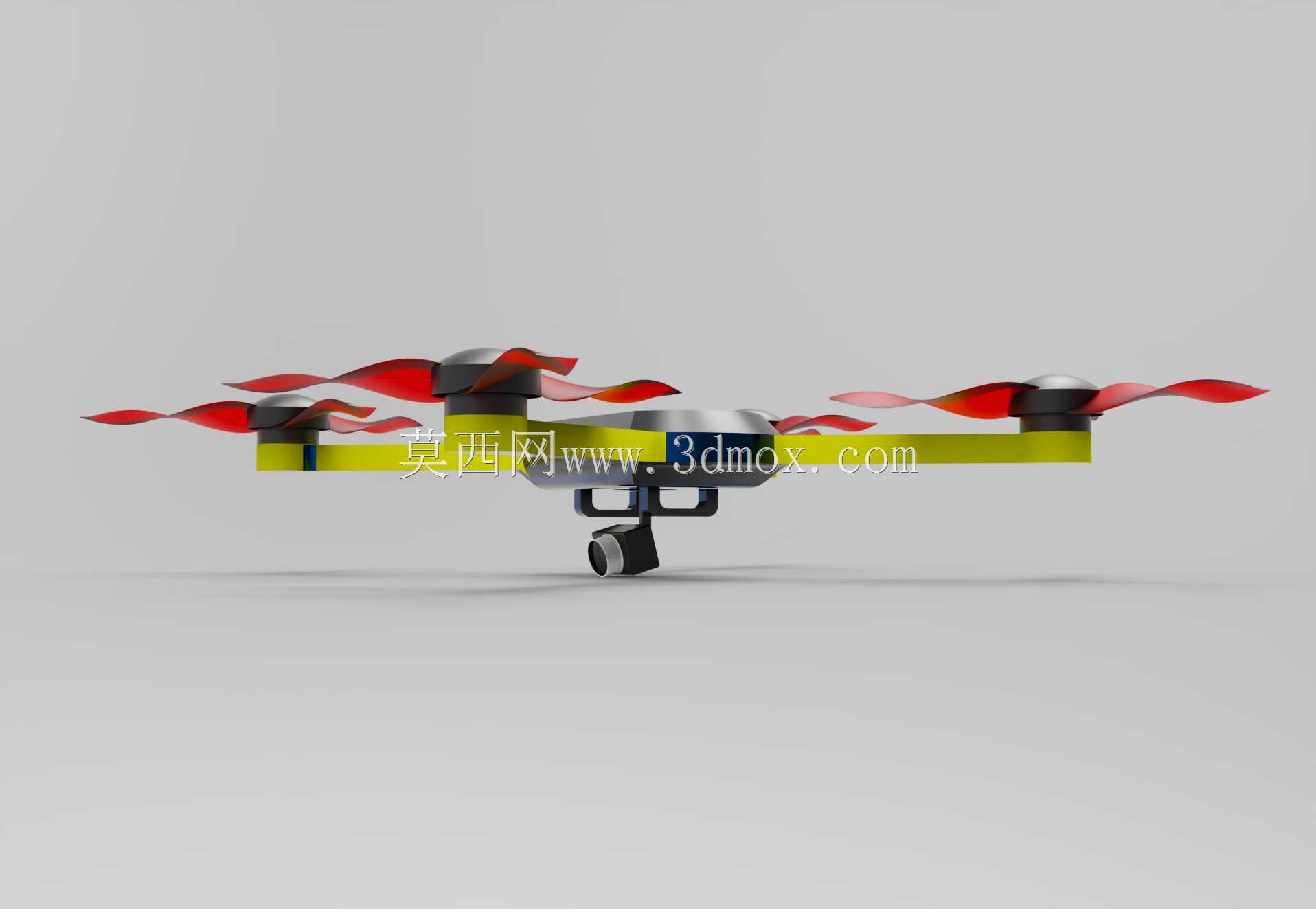

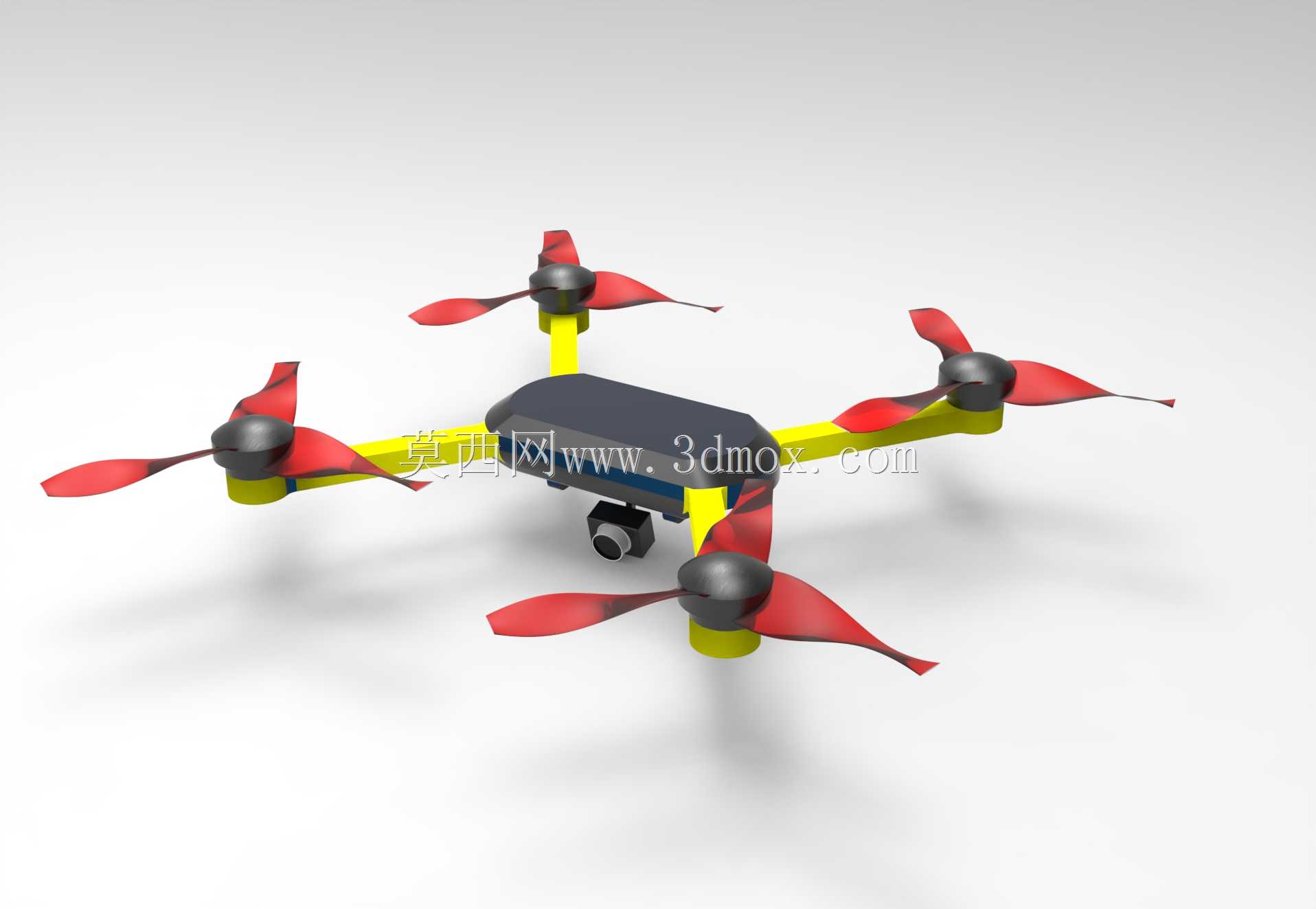

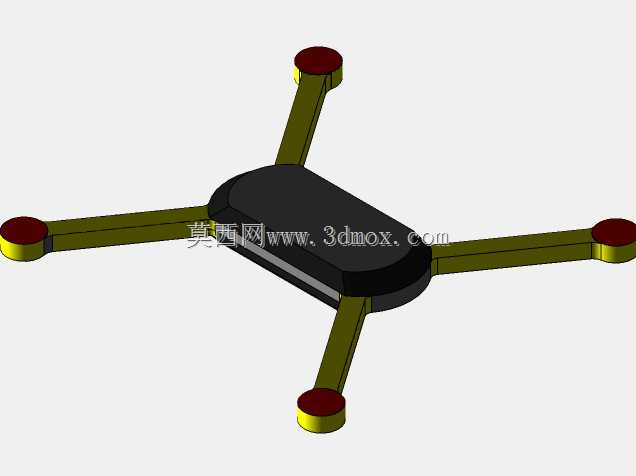

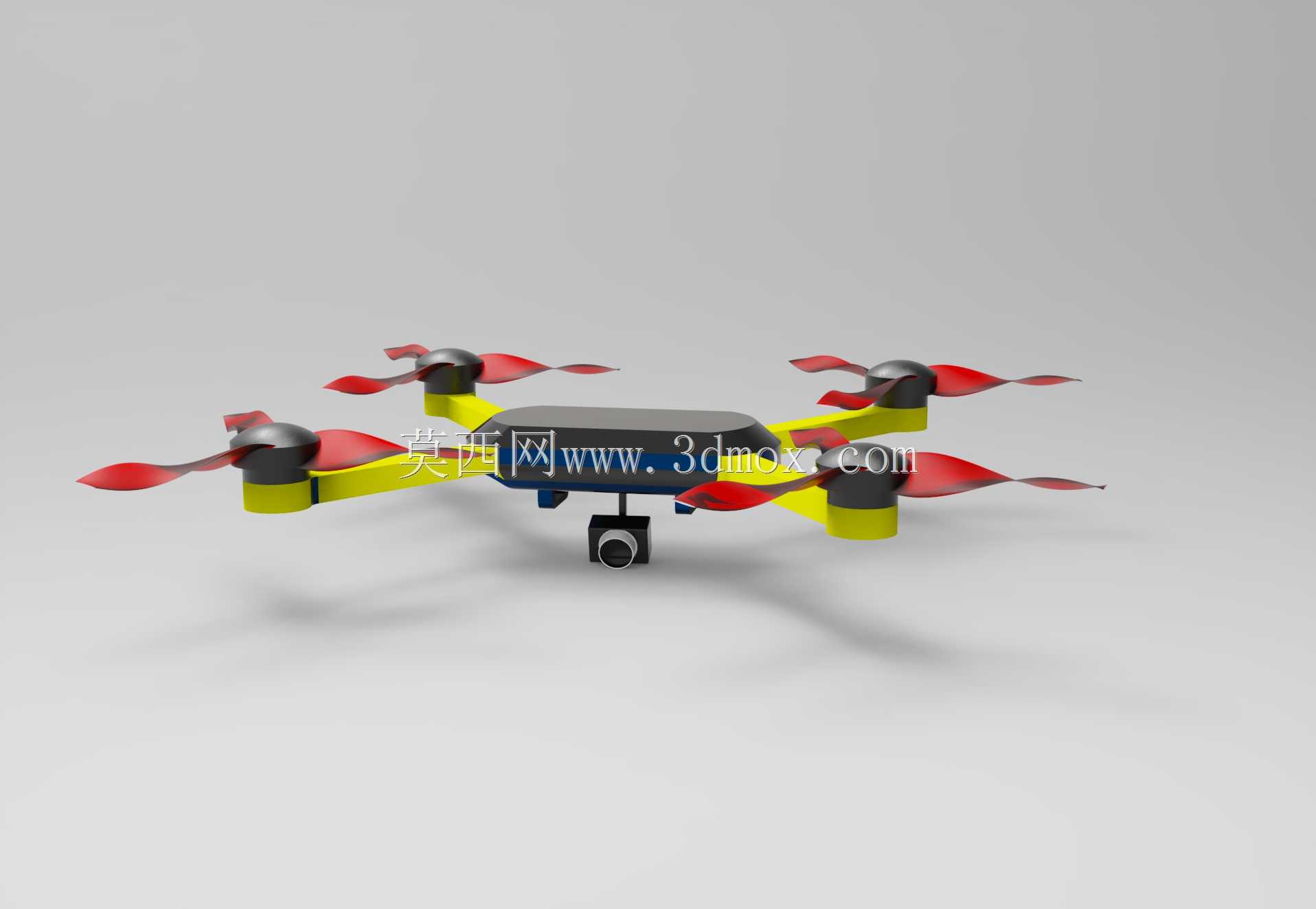

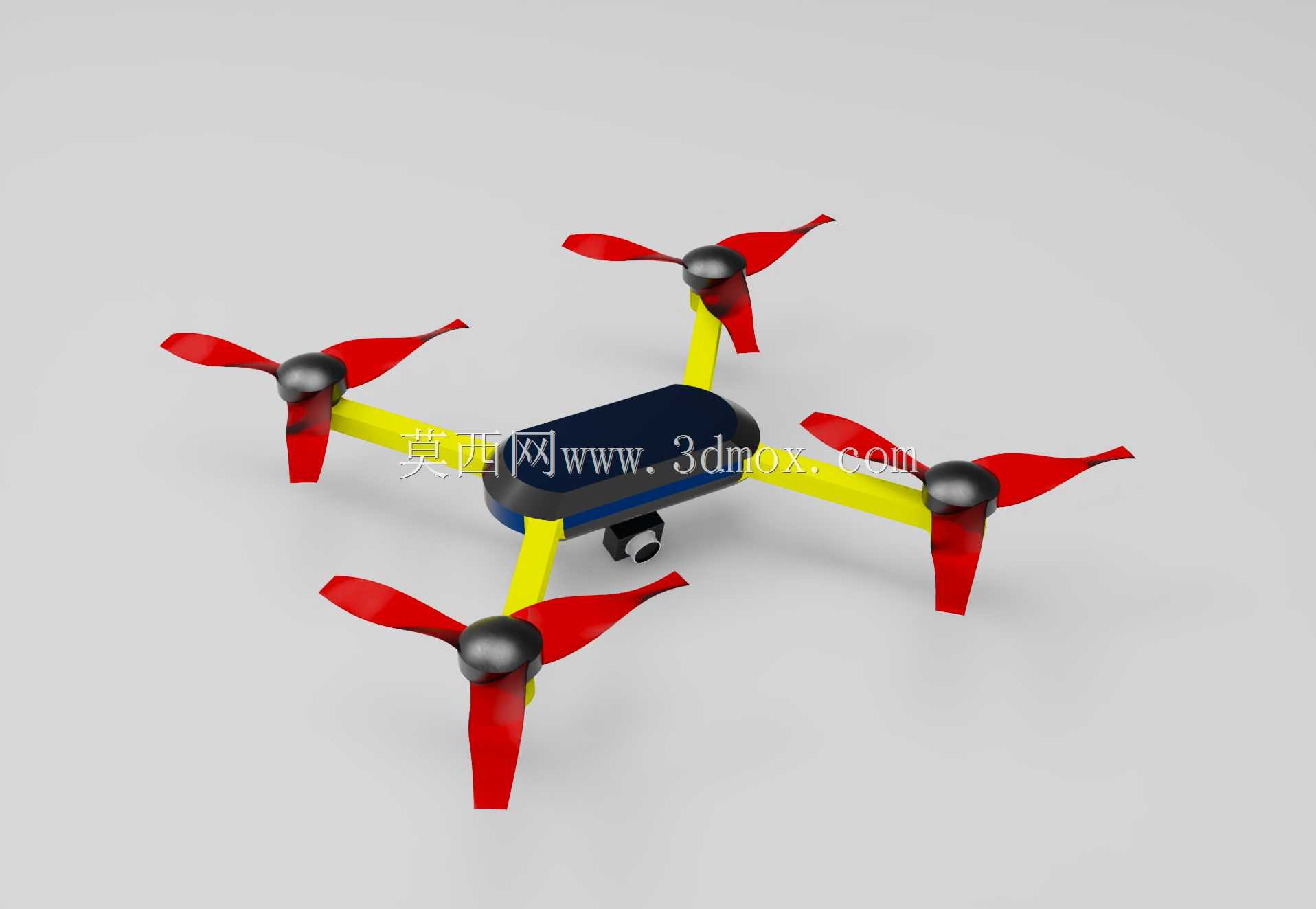

　　这套四旋翼无人机的结构设计，首先围绕低空航拍作业的实际场景展开，日常作业中需要应对城市楼宇间的紊流、郊外开阔场地的阵风，以及小范围巡检时的机动需求，因此在机架布局上采用了X型四轴对称结构，机臂长度经过反复校核，既保证相邻螺旋桨的气流不会产生过度干涉，又能控制整机的横向尺寸，满足单人携带转场的使用需求。机臂与中心飞控舱的连接位置做了加强筋过渡，避免飞行过程中机臂产生谐振，影响飞控传感器的采样精度，中心舱的上盖采用弧面过渡设计，一方面降低飞行时的正面风阻，另一方面可以在降落时引导气流向下，减少地效带来的机身晃动。

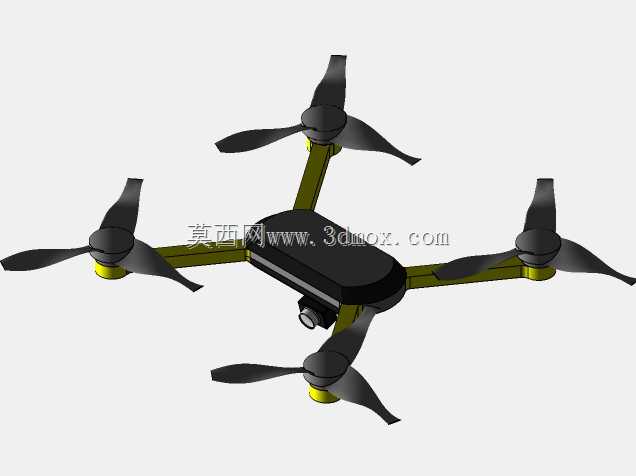

　　动力系统的匹配上，每根机臂末端的电机安装座设计了定位止口，保证电机输出轴与机臂轴线垂直，避免螺旋桨旋转时产生额外的偏航力矩，螺旋桨采用正反桨配对设计，相邻机臂的桨叶旋转方向相反，抵消自身旋转产生的反扭矩，不需要额外的尾桨结构就能实现航向稳定。桨叶的翼型经过优化，在悬停工况下能保持较高的升阻比，降低动力系统的能耗，延长单次作业的续航时间，电机座下方预留了ESC电调的安装空间，电调与中心舱的走线全部隐藏在机臂内部的走线槽内，避免线材外露在飞行中被气流吹动产生晃动，同时减少线材对气动外形的破坏。

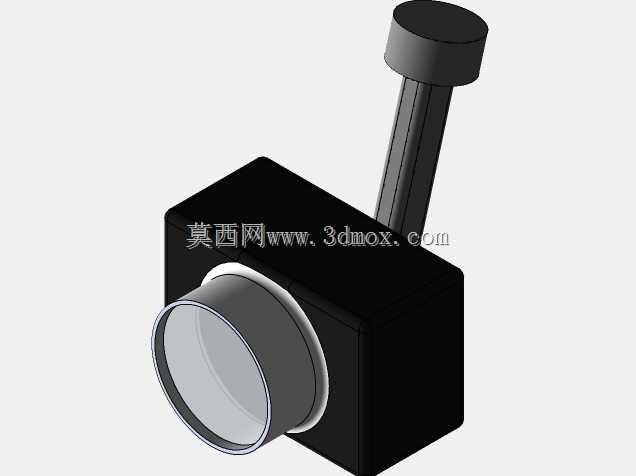

　　中心飞控舱的内部空间做了分层设计，上层预留飞控板、GPS模块、数传天线的安装位，飞控安装位置设计了减震阻尼台，过滤电机转动传递到机身的高频振动，保证加速度计、陀螺仪的采样数据准确；下层预留电池仓的安装空间，电池采用快拆卡扣结构，更换电池时不需要拆解机身外壳，卡扣的锁紧力经过校核，能在大机动飞行时避免电池窜动影响整机重心。机身前部下方预留了两轴云台的安装接口，接口位置做了通用化设计，可以适配不同重量的可见光相机、红外热成像相机，云台与机身的连接位置同样设置了减震结构，隔离机身振动传递到相机，保证航拍画面的清晰度。

　　起落架采用轻量化的支腿结构，安装在中心舱的下方两侧，支腿的高度经过核算，保证云台相机在俯拍90度时不会拍到起落架，同时在降落时能提供足够的缓冲行程，支腿底部设计了防滑脚垫，在硬质地面降落时不会打滑，在不平整的草地、碎石地面降落时也能保持机身稳定。整机的重心严格控制在四个旋翼围成的几何中心垂线上，电池安装位置、云台安装位置都围绕重心做了配平设计，避免飞行时出现某个电机负载过大的情况，提升飞行的稳定性和动力系统的使用寿命。

　　从安装边界来看，整机展开后的横向尺寸控制在合理范围内，能在狭窄的楼道、林间空隙等空间穿行，折叠机臂的版本（本模型为展开状态基准）可以将机臂折叠到机身侧面，收纳后尺寸能放入常规的双肩背包，满足外业作业的便携需求。所有外露的结构件都做了圆角过渡，避免尖锐棱角在搬运、组装过程中划伤操作人员，机身外壳的拼接缝隙做了错位设计，减少雨水、灰尘进入机身内部的概率，满足小雨天气下的短时作业需求。

　　在结构强度校核上，机臂采用碳纤维复合材质的设计基准，在保证轻量化的前提下，能承受大机动飞行时的拉力和弯折力矩，中心舱的框架采用高强度工程塑料，在跌落冲击时能吸收部分能量，保护内部的飞控、电池等核心部件。螺旋桨的根部设计了断裂保护槽，当桨叶碰到障碍物时会从保护槽位置断裂，避免冲击力传递到电机轴导致电机损坏，降低炸机后的维修成本。整套结构没有冗余的设计，所有的结构特征都服务于飞行稳定性、作业可靠性和外业使用的便捷性，不管是用于航拍测绘、电力巡检还是安防巡查，都能满足实际作业的结构需求。
