智能仓储产线用潜伏顶升式自动导引车

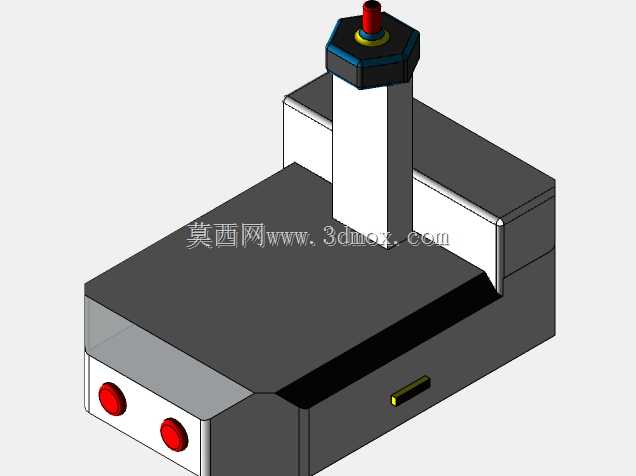

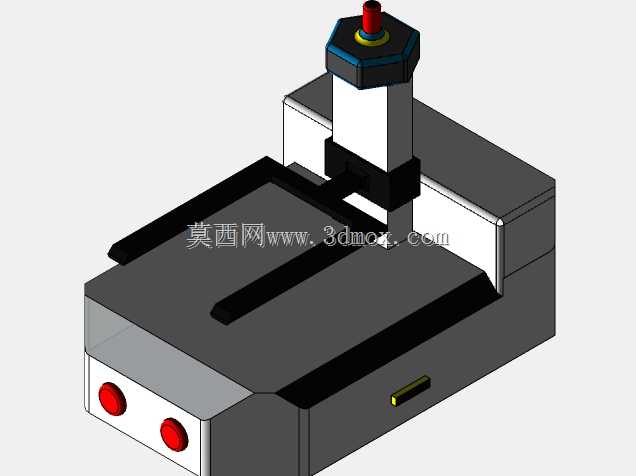

　　这款自动导引车的三维结构设计，核心围绕离散制造车间、智能仓储库区的柔性物料转运需求展开，区别于传统固定轨道的输送设备，它无需预埋导轨、不破坏车间原有地面铺装，可根据产线布局调整动态规划行驶路径，适配电子装配、汽车零部件加工、电商仓储分拣等多场景的物料周转需求。从实际作业逻辑来看，该设备采用潜伏顶升式的作业架构，车体主体高度控制在300mm以内，可顺利潜入高度适配的物料货架、工装台车底部，通过顶部的顶升机构完成200mm行程的举升动作，额定承载工况下可托举最大500kg的载具完成转运，顶升到位后自动锁止承载结构，避免行驶过程中载具滑移偏载。车体行走部分采用差速驱动轮组搭配四个辅助万向轮的布局，驱动轮选用聚氨酯包胶材质，

　　既保证足够的地面附着力，又不会对环氧地坪、金刚砂地面造成压痕损伤，最小转弯半径控制在600mm以内，可在1.2m宽的车间通道内完成原地转向，适配狭窄通道内的作业需求，行驶速度可根据作业场景在0-1.2m/s区间无级调节，起步与制动阶段设置S型加减速曲线，避免急加减速导致载具上的物料倾倒。设备前端配置两个红色防撞触边，搭配非接触式的红外避障传感器，可在行驶路径上检测到0-500mm范围内的障碍物时分级减速、停车，保障车间内人机混行场景下的作业安全；顶部的三色警示灯柱可实时反馈设备运行状态，绿灯代表正常行驶、黄灯代表待料/路径规划、红灯代表故障停机，同时集成蜂鸣警示装置，在转弯、倒车时发出提示音提醒周边人员避让。

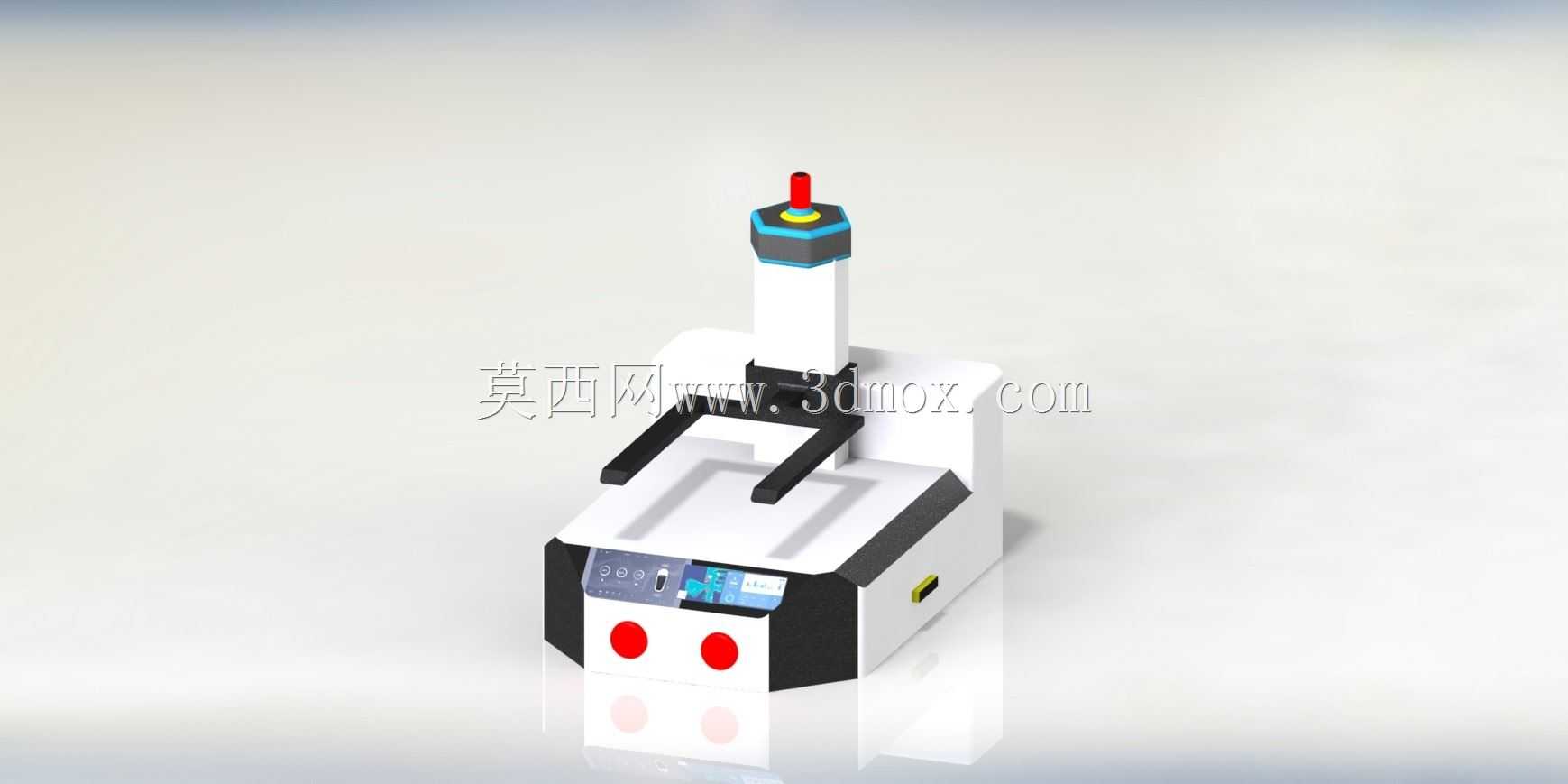

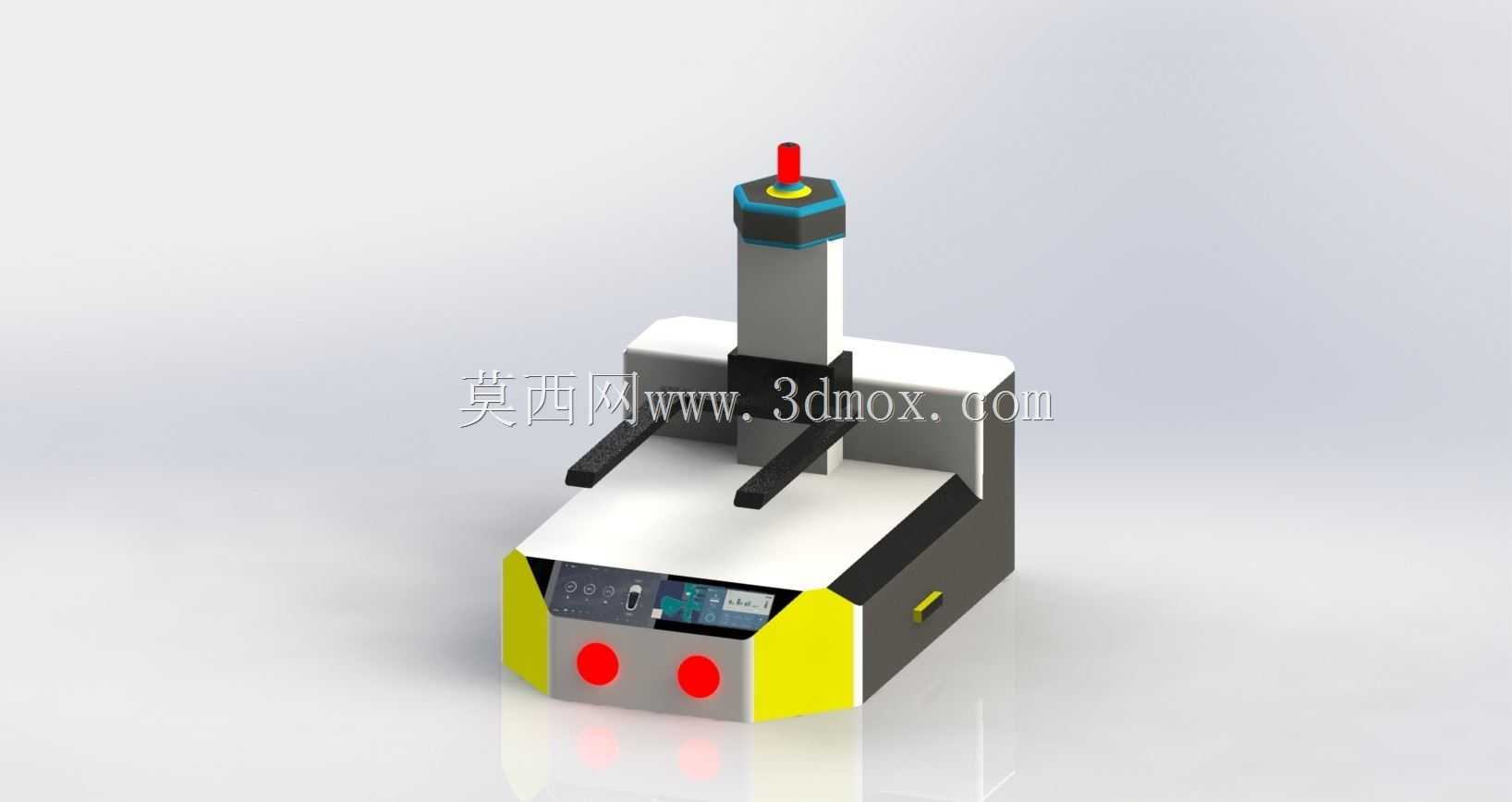

　　车体正面的人机交互面板集成了状态显示屏、手动操作按键与急停按钮，调试人员可通过面板直接设置行驶路径参数、查看设备运行参数，紧急情况下拍下急停按钮可瞬间切断动力输出，保障运维安全。从结构设计的细节来看，车体框架采用钢板折弯焊接成型，外部覆盖件选用ABS工程塑料与钣金喷塑件搭配，既保证整体结构强度，又控制整车自重，电池仓设置在车体中部低重心位置，选用磷酸铁锂电池组供电，满电状态下可支持8小时连续作业，支持侧插式快速换电，减少设备充电等待时间，提升作业稼动率。设计过程中充分考虑了安装与维护的便捷性，车体侧盖采用快拆式结构，无需专用工具即可打开盖板检修内部的驱动模块、控制模块与接线端子，所有传感器的安装位置都预留了调节余量，

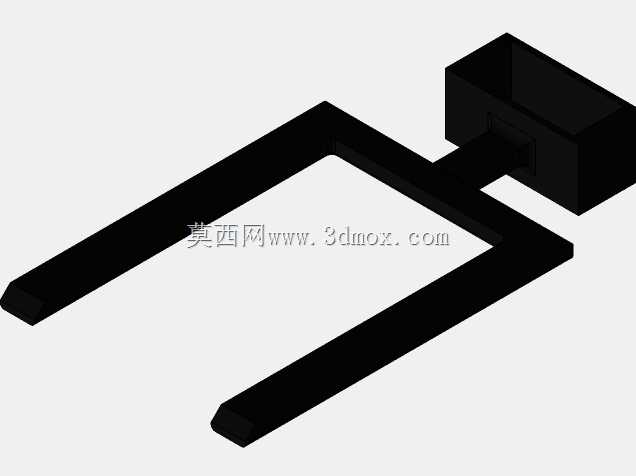

　　可根据现场实际地面情况调整检测高度与角度。顶部顶升机构采用剪叉式升降结构，搭配直线导轨做导向，保证顶升过程的垂直度偏差不超过1mm，避免顶升过程中载具卡滞，承载面设置防滑橡胶垫，增大与载具底部的摩擦力，即使在起步、制动、转弯的动态工况下也不会出现载具偏移。设备的导航方式可根据现场需求适配磁条导航、二维码导航或激光SLAM导航，对应的传感器安装位在结构设计时做了通用化预留，无需改动主体框架即可完成不同导航方案的改装，适配不同预算、不同精度要求的项目场景。在产线对接场景中，该AGV可与自动上下料机构、输送线完成信号交互，到达指定对接工位时通过IO信号或无线通讯与工位设备握手，确认对接精度在±10mm以内后，顶升机构下降完成物料交接，全程无需人工干预，可实现24小时连续自动化作业，替代人工完成重复、长距离的物料搬运工作，降低车间物流人员的劳动强度，同时减少人工搬运过程中出现的物料磕碰、配送错误等问题。
