WALTON分控式多插孔电源排插结构设计

　　这款分控式多插孔电源排插，主要面向办公桌面、家用影音区、小型设备测试工位这类需要同时接驳多台用电设备的场景，解决传统单开关排插无法单独控制单路供电、插拔设备频繁操作插头的痛点。整体采用长方体基座布局，沿长度方向均匀排布4组独立供电单元，每组单元对应一个带红色状态指示灯的翘板开关，可单独控制该组插孔的通断，避免闲置设备长期处于待机通电状态，也能在单台设备检修时单独断电，不影响其他回路设备正常运行。每组插孔单元兼容国标两扁插、三扁插的插脚规格，插孔内部设置安全防护门结构，单孔插入时防护门处于锁止状态，避免异物误触引发触电风险，只有两孔或三孔同时受力插入时，防护门才会同步解锁导通。排插侧面设置品牌标识区域，出线端采用圆弧过渡的出线护套，

　　电源线从基座侧端面引出，出线位置做了防弯折应力槽设计，可减少电源线反复弯折时的线芯断裂风险，适配日常使用中电源线频繁拖拽、弯折的工况。从结构设计层面看，基座采用上下扣合的壳体结构，内部预留铜条安装槽位，每组插孔对应独立的铜条回路，铜条采用一体化冲压成型工艺，减少焊点数量，降低接触电阻过大引发的发热隐患；开关模块直接卡接在壳体上盖的预留安装位，开关引脚与铜条采用插接式连接，装配时无需额外焊接，提升生产装配效率，也方便后期故障模块的更换。外形尺寸方面，整体长度控制在可容纳4组插孔的合理范围，宽度适配常规桌面摆放的空间需求，基座底部预留防滑胶垫安装位，放置在光滑桌面时不会轻易滑动，安装边界上无需额外固定，直接平面摆放即可使用，

　　出线方向可根据摆放位置调整，不会占用过多桌面纵深空间。插孔之间的间距经过适配设计，相邻两组插孔的中心距离满足大尺寸电源适配器的插入需求，不会出现相邻插头互相干涉、挤占插孔位的情况，每个开关的位置对应正下方的插孔组，操作时可快速对应到需要控制的回路，不会出现误操作。壳体边缘全部做圆角过渡处理，没有尖锐棱角，日常挪动、插拔插头时不会划伤手部，上盖表面采用细磨砂纹理处理，既不容易残留指纹和污渍，也能提升握持挪动时的摩擦力。内部铜条的载流量按照常规民用及办公用电的负载上限设计，满足多台小功率设备同时运行的载流需求，开关的触点采用银合金材质，具备一定的抗电弧能力，频繁通断也不会出现触点烧蚀粘连的问题。状态指示灯采用低功耗LED光源，

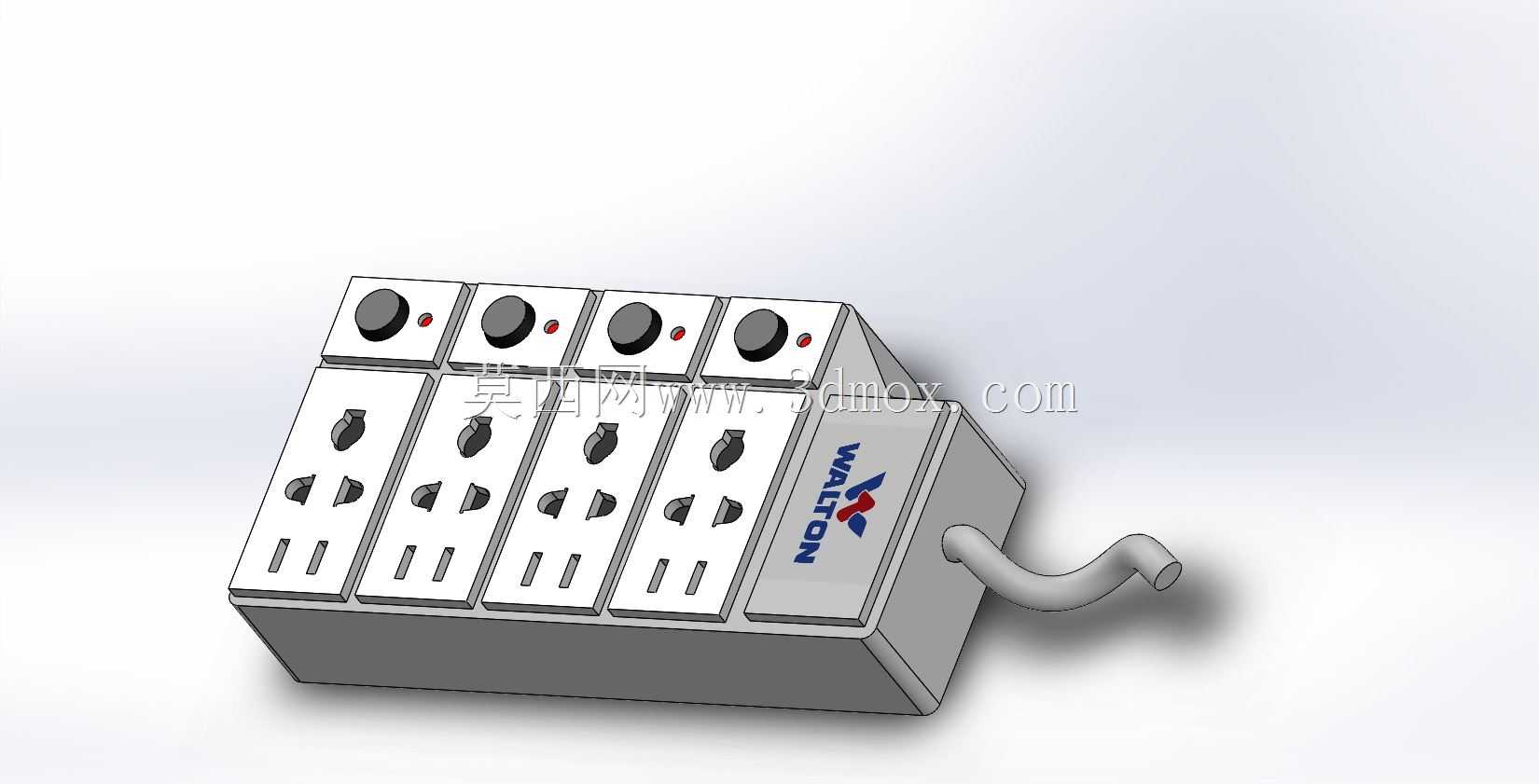

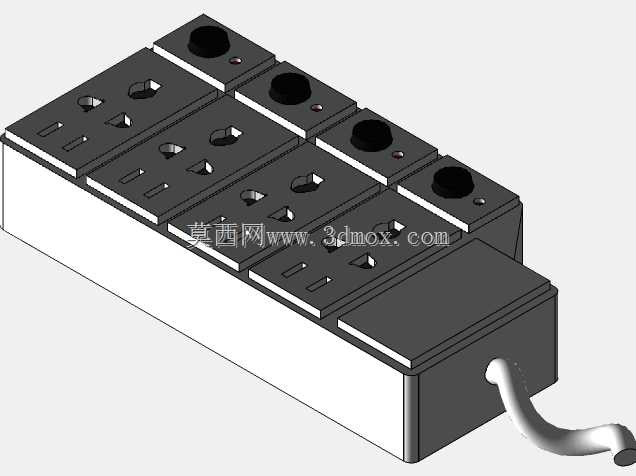

　　仅在对应回路通电时点亮，功耗极低不会产生额外的待机能耗，灯光亮度柔和，不会在暗光环境下造成光污染。从三维建模的角度看，该模型完整还原了排插的所有外部结构细节，包括插孔的形状尺寸、开关的凸起高度、出线护套的弧度、壳体的分模线位置，可用于民用电器产品的结构参考、桌面场景的三维可视化搭建，也能作为电工产品结构设计的基础参考模型，建模时所有配合面的公差预留都符合常规塑料壳体的装配要求，扣合位的卡扣结构、开关的卡接结构都做了完整还原，可直接用于结构验证的数字样机使用。
