深沟球滚动轴承机械结构三维设计

　　在各类旋转传动场景中，这类滚珠轴承是应用覆盖范围极广的基础支撑构件，从普通民用家电的电机转轴，到工业生产线的输送辊道，再到乘用车辆的轮端支撑、工程机械的传动系统，几乎所有存在连续回转运动的机械结构中，都能找到这类构件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦阻力与温升，减少动力损耗的同时，延长整套传动系统的服役寿命。

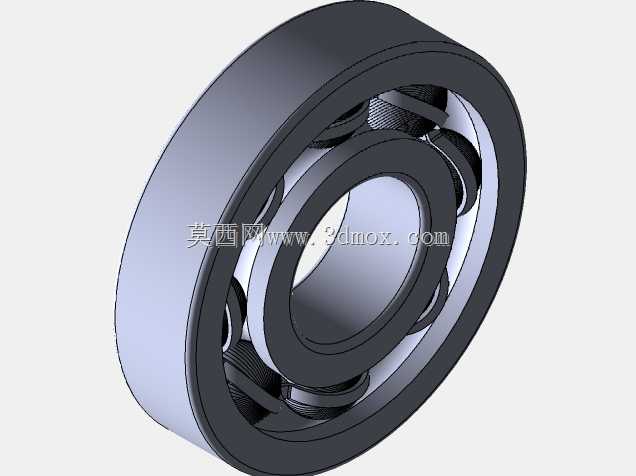

　　从结构设计逻辑来看，这套模型完整还原了深沟型滚珠轴承的全部组成部分：包含带弧形滚道的内圈、外圈，均匀排布在滚道之间的钢制滚珠，以及用于分隔相邻滚珠、避免滚珠间直接接触摩擦的保持架。设计过程中首先要匹配的是安装边界尺寸，内圈的内孔直径需要与配合轴径形成基孔制过渡配合，保证轴运转时内圈与轴同步转动无相对滑移；外圈的外径则需要与安装座的轴承孔形成基轴制过渡配合，保证外圈在安装座内固定不发生跟转；内外圈端面的宽度尺寸需要匹配安装位的轴向空间，预留合适的轴向预紧余量，避免轴系窜动或是安装时出现压装不到位的问题。滚道的曲率设计是整个轴承的核心，滚道的圆弧半径略大于滚珠的半径，保证滚珠与滚道之间为点接触状态，既能承载径向载荷，也能承受一定比例的双向轴向载荷，适配多数存在复合载荷的轴系工况。保持架的兜孔设计需要预留合理的间隙，既要保证滚珠能够在兜孔内自由滚动，又要限制滚珠的轴向与径向窜动，让所有滚珠均匀分担载荷，避免局部滚珠受力过载出现点蚀失效。

　　在实际选型应用中，这类轴承的适配场景需要结合载荷特性、转速区间来确认：当轴系主要承受纯径向载荷、运转转速较高时，这类深沟球轴承的适配性要优于滚子类轴承，因为滚动体为点接触，运转过程中的摩擦阻力更小，极限转速更高；如果存在一定的轴向窜动力，只要轴向载荷不超过额定径向载荷的四分之一，不需要额外增设推力轴承，单套该类轴承即可同时承受两个方向的载荷，能够简化轴系的支撑结构，减少安装空间占用。建模过程中需要注意各零件的配合公差还原，比如滚珠与滚道之间的微米级游隙，虽然在三维装配中视觉上是贴合状态，但实际设计时需要根据应用场景的温度、转速选择对应的游隙组别：高速运转场景需要选择较大游隙，避免温升后热胀导致滚珠卡滞；重载低速场景可以选择较小游隙，提升轴系的运转刚度，减少振动与噪声。

　　从安装维护的角度来看，这类轴承的安装通常采用热装或者压装的方式，压装时需要注意施力位置：将内圈压装到轴上时，力只能作用在内圈端面，不能通过滚动体传力，避免压伤滚道与滚珠；将外圈压入轴承座时，力只能作用在外圈端面，同样不能让滚动体承受安装冲击力。日常运维中，轴承的润滑方式分为脂润滑与油润滑，转速低于极限转速三分之二的场景多采用脂润滑，密封结构简单，维护周期长；高转速场景则采用油润滑，能够带走运转产生的热量，同时带走磨屑，提升轴承的连续运转寿命。这套三维模型完整还原了各零件的结构细节，包括保持架的冲压结构特征、内外圈的倒角与退刀槽、滚道的曲面曲率，能够直接用于教学演示、设备装配模拟、轴系干涉检查等场景，帮助设计人员在整机设计阶段确认轴承的安装空间是否匹配，相邻零件是否存在装配干涉，提前规避加工装配阶段可能出现的结构问题。
