钮子式拨动开关SolidWorks三维设计模型

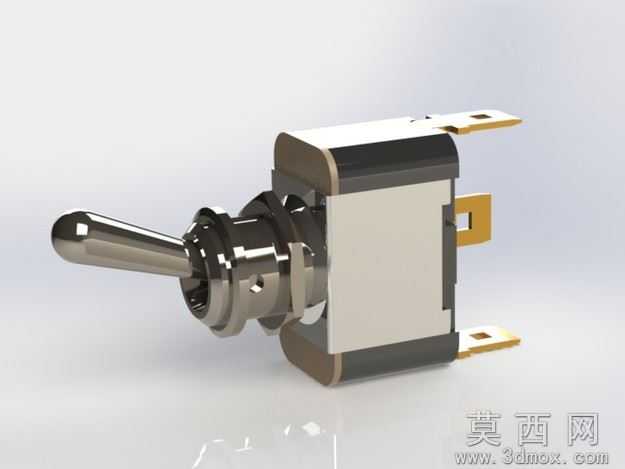

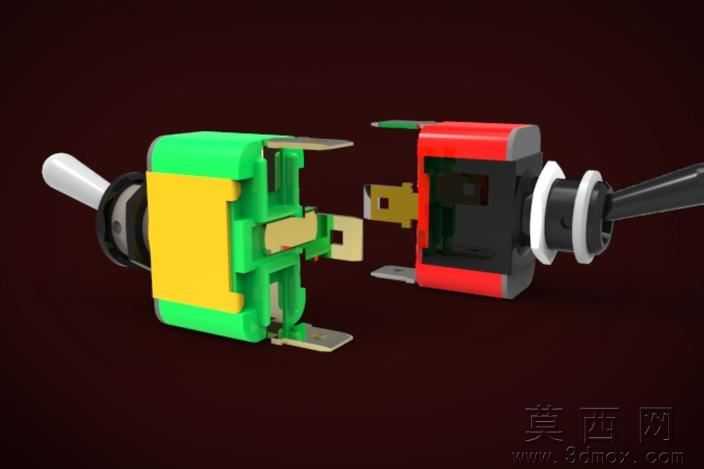

本模型为钮子式拨动开关的完整三维设计成果，建模全程基于SolidWorks2012平台完成，采用自底向上的装配建模流程：首先依次完成金属拨杆、螺纹安装基座、绝缘壳体、三个快接式导电插片、内部动触片组件、定位卡簧等单个零件的参数化绘制，每个零件均严格按照RS(518-5291)系列开关的实际尺寸标注约束，拨杆的球面端头、安装螺纹的牙距、插片的厚度与开孔位置、壳体的卡扣结构均通过草图驱动特征生成，无冗余建模步骤，所有特征可编辑修改。参数设计阶段充分考虑开关的实际装配公差，拨杆与基座的转动配合间隙设置为0.1mm，壳体与基座的卡扣配合预留0.05mm的装配余量，导电插片与内部触点的接触行程匹配真实开关的拨动角度，确保虚拟装配后可实现完整的档位切换动作模拟。渲染材质环节针对不同零件匹配对应材质属性：金属拨杆、安装基座、导电插片采用抛光不锈钢与镀镍黄铜材质，调整金属粗糙度与反射参数还原金属件的亮面质感，绝缘壳体采用哑光米白色工程塑料材质，添加细微的颗粒纹理模拟真实塑胶件的表面质感，场景采用柔和的三点布光，清晰呈现开关的结构层次与材质差异。结构原理上，该模型完整还原了钮子开关的内部导通逻辑：拨杆带动内部动触片转动，实现不同档位下对应插片之间的电路通断，三个插片分别对应公共端、常开端、常闭端，可实现单刀双掷的电路切换功能，所有活动部件均添加了正确的配合约束，可直接在SolidWorks中进行运动仿真，直观展示开关的切换过程。软件兼容方面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，无需转换修复即可直接导入使用，不存在破面、缺失特征等问题。研发教学应用层面，该模型可用于电子设备结构设计时的元器件选型装配验证，帮助工程师在设计阶段确认开关的安装尺寸与空间占位，避免后期装配干涉；同时也可作为机械制图、三维建模课程的教学案例，帮助学习者掌握参数化建模、装配配合、材质渲染的相关技巧，也可用于电子电工相关课程的电路元件结构展示，让学习者直观理解钮子开关的内部构造与工作原理。
