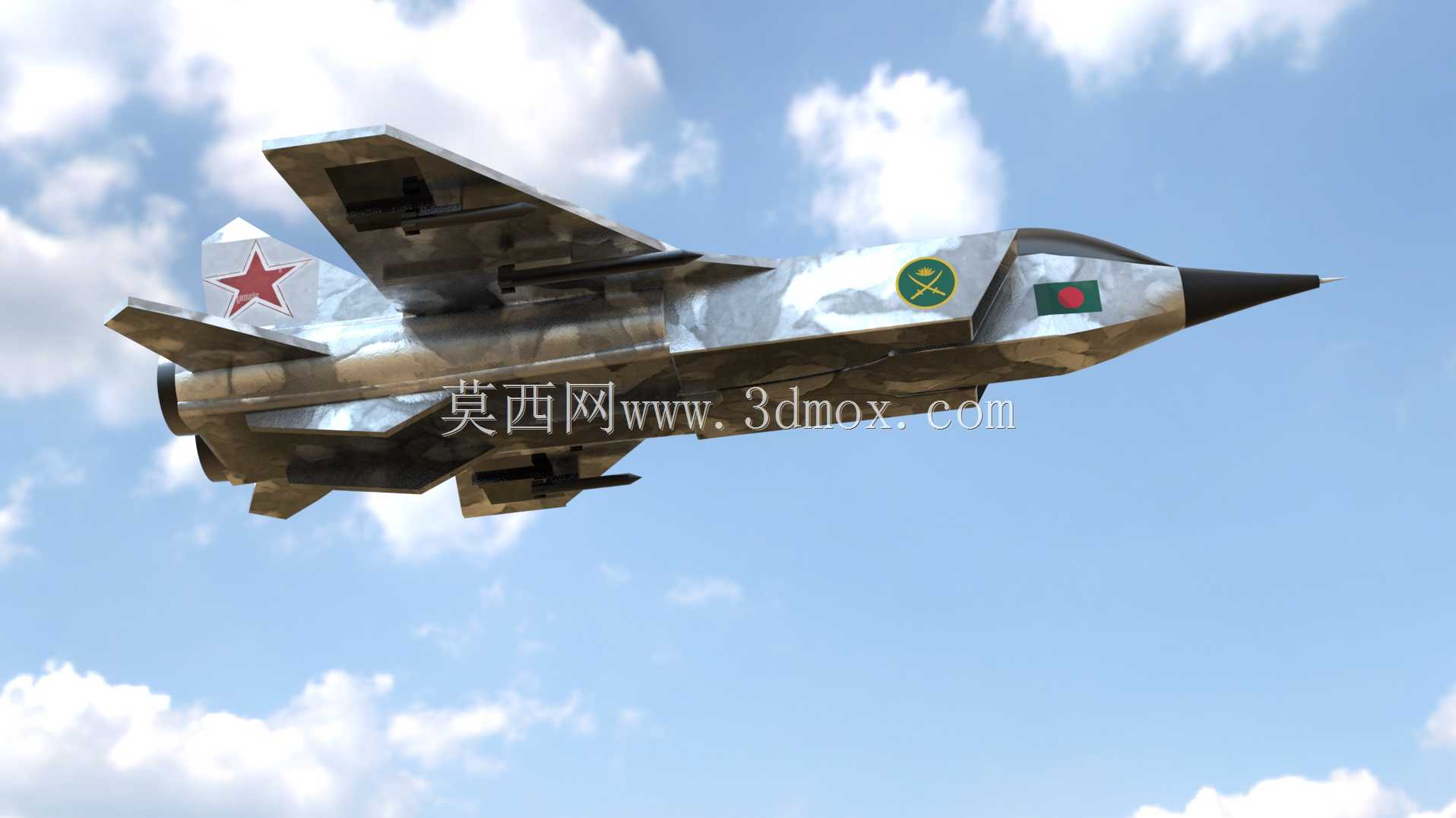

米高扬米格-31重型截击战斗机三维结构模型

　　作为长期从事航空装备结构建模的机械工程师，在完成这款米格-31截击机的三维结构搭建过程中，最先需要锚定的是其作为高空高速截击平台的核心应用场景——这款机型的核心定位是覆盖广袤陆域的远程防空拦截，针对的是跨域突防的高空高速目标、低空巡航导弹以及低可探测性空中目标，因此整个建模过程始终围绕其高空高速飞行的气动需求、大载荷挂载的结构强度需求、长航时巡航的设备布置需求展开。

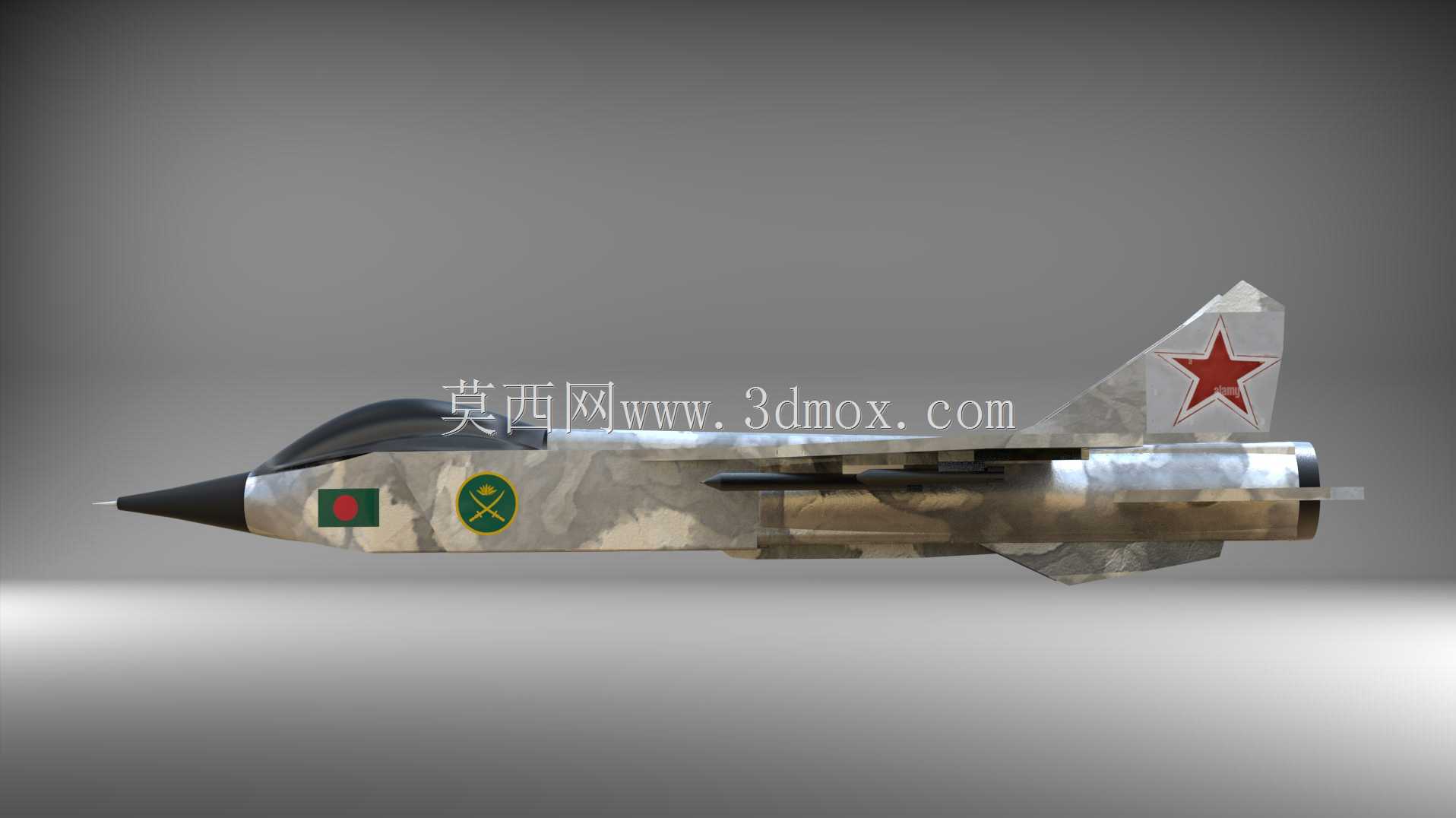

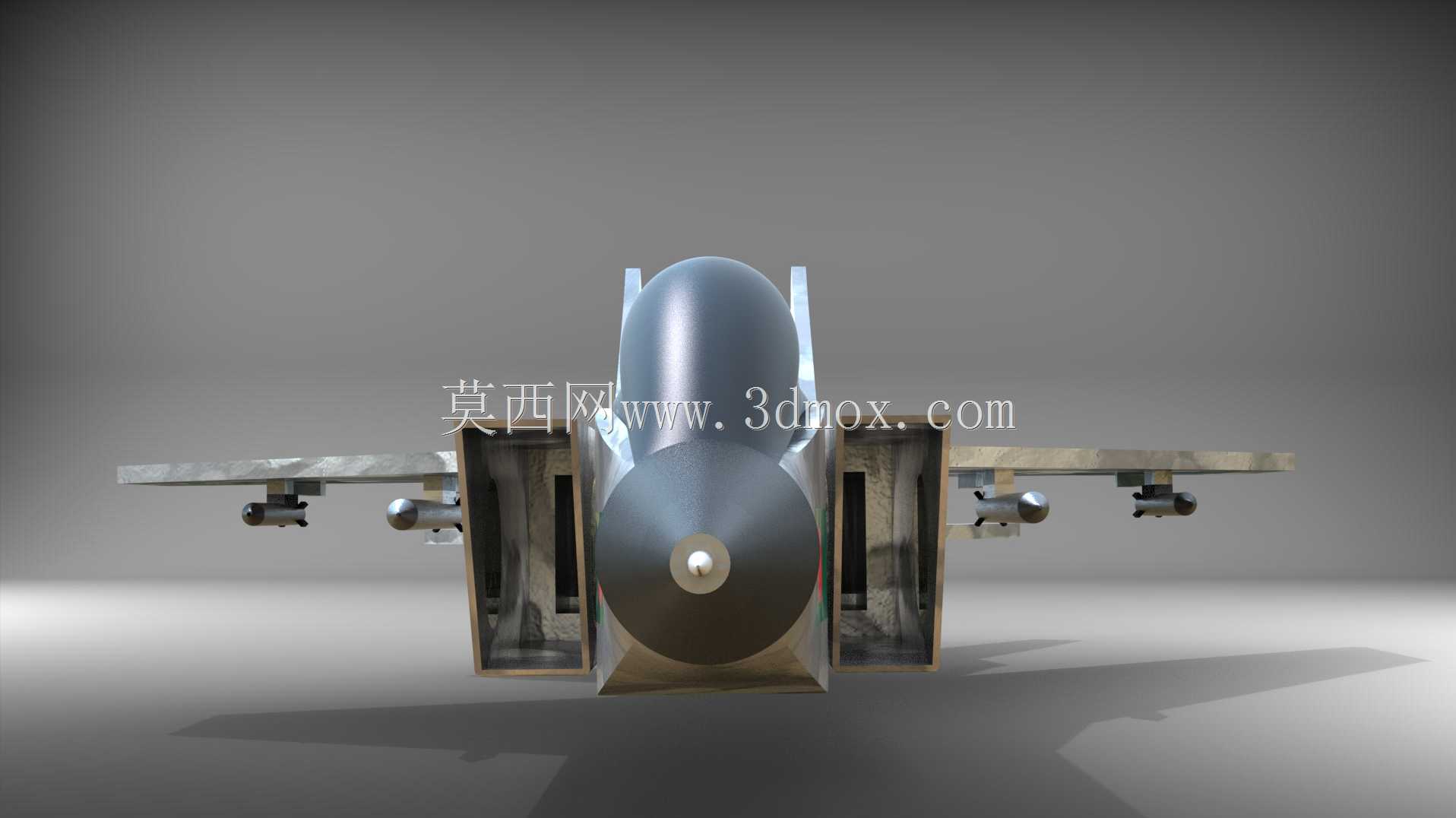

　　从外形尺寸与安装边界来看，建模时严格参照实机的尺寸参数控制整体比例：机身长度控制在22米级，翼展维持在13米级，机高对应6米级的实际尺寸，机身截面采用近似矩形的带圆角设计，这种截面设计一方面是为了容纳大直径的无源相控阵雷达天线与两侧并列布置的双发布局，另一方面也能在2.8马赫的最大飞行速度下，平衡机身波阻与结构容积的矛盾。两侧进气道采用矩形斜切式设计，建模时特意保留了进气道内的可调斜板结构，这部分结构是保证战机在不同速度、不同高度下进气效率的核心，斜板的调节角度范围对应0到30度的可调区间，能够在超音速飞行时对进气进行预压缩，避免发动机出现喘振，同时进气道与机身之间预留了120毫米的附面层隔道，用来隔离机身表面形成的低能量附面层气流，保证发动机进气的均匀性。

　　在产品功能特性的还原上，首先是机身结构的分区设计：机头段为雷达舱，建模时预留了直径1.4米的雷达安装界面，对应其无源相控阵雷达的安装尺寸，雷达罩采用透波材料对应的曲面结构，锥度设计兼顾了高速飞行的减阻需求与雷达波束的扫描范围，保证雷达在正负70度的方位角范围内无遮挡。座舱段采用串列双座布局，前后座分别对应飞行员与武器系统官的操作位置，建模时保留了座舱盖的金属镀膜层结构示意，这层镀膜是为了降低座舱的雷达反射截面积，同时阻挡高空强紫外线对机组人员的伤害，座舱风挡采用厚度32毫米的多层复合结构设计，能够承受2.5马赫飞行时的鸟撞冲击与气动加热。

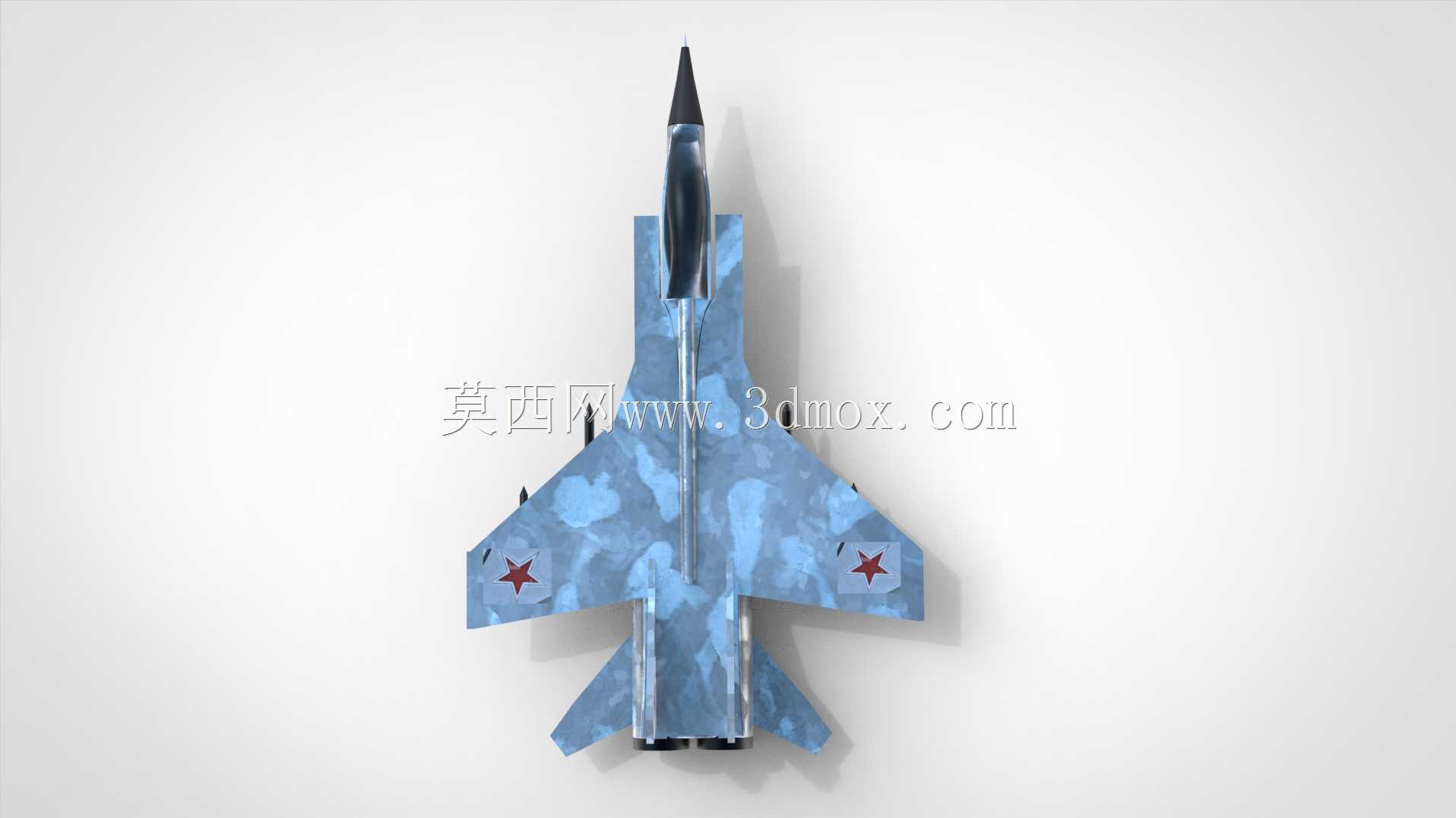

　　机身中段为整体油箱与设备舱，整体式油箱的容积占到机身中段容积的65%，建模时按照实际的油箱分隔结构设置了6个独立的油箱舱段，每个舱段之间预留了油泵与管路的安装空间，保证在大过载机动下燃油供给的稳定性；设备舱围绕油箱布置，分别对应航电设备、冷却系统、液压系统的安装位置，冷却系统的进气口与排气口设置在机身背部，利用高速飞行的冲压空气对航电设备进行冷却，避免长时间超音速飞行下设备超温。机翼采用后掠角41度的悬臂式上单翼设计，机翼相对厚度控制在3.5%，这种薄翼型设计是为了降低超音速飞行的波阻，机翼前缘设置了全翼展的前缘缝翼，后缘设置了襟翼与副翼，缝翼的伸出量最大为220毫米，能够在起降阶段将机翼升力系数提升35%，缩短起降滑跑距离；机翼下设置了4个外挂点，每个外挂点的承载能力按照800公斤的载荷边界设计，能够挂载远程空空导弹、副油箱或者电子干扰吊舱，建模时特意还原了外挂点的挂架结构与接口尺寸，保证后续挂载模型的装配匹配性。

　　尾翼部分采用双垂尾加全动平尾的布局，双垂尾向外倾斜12度，这种设计一方面能够避开机身的气流遮蔽区，保证大迎角飞行下的方向稳定性，另一方面也能侧向散射雷达波，降低侧向的雷达反射截面积；垂尾高度为2.8米，方向舵的偏转角度范围为正负25度，能够满足高速飞行下的方向操纵需求。全动平尾的偏转角度范围为-15度到+25度，平尾转轴设置在平尾根部靠前30%弦长的位置，保证操纵力矩的效率，在超音速飞行时，全动平尾的操纵效率远高于传统的升降舵，能够满足2.8马赫速度下的纵向操纵需求。

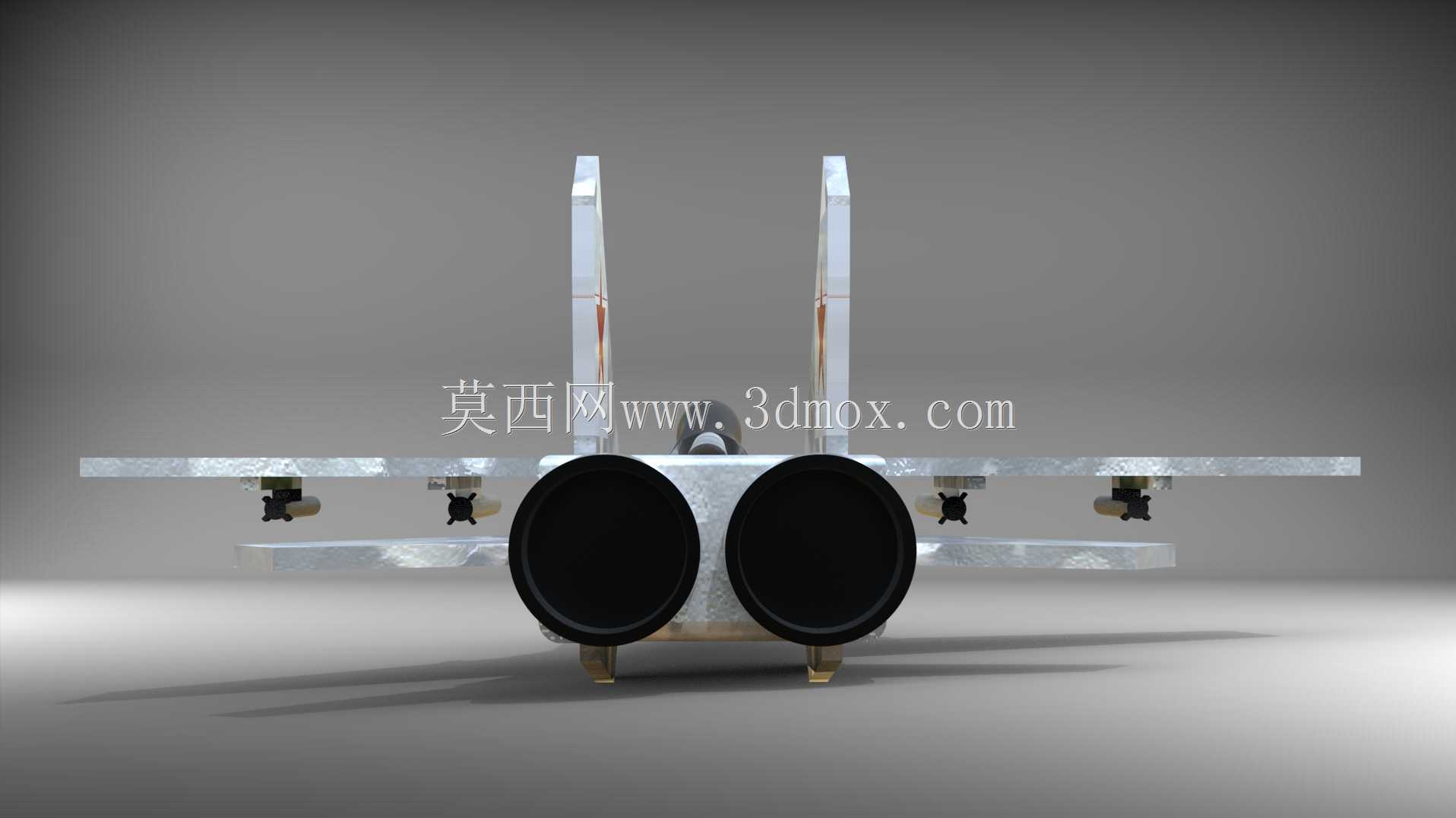

　　动力系统部分，建模时还原了两台大推力涡扇发动机的安装舱段，发动机长度为7.2米，直径1.45米，发动机舱采用隔热层结构设计，能够承受发动机加力燃烧时1700K的排气温度，尾喷口采用可调收敛-扩张结构，喷口的调节片数量为24片，能够根据不同的飞行状态调节喷口的截面积，在亚音速飞行时喷口收敛，提升排气速度，在超音速飞行时喷口扩张，将排气的热能转化为动能，提升推进效率。起落架采用前三点式布局，前起落架为双轮结构，设置在座舱下方，向前收起进入前起落架舱，主起落架为单轮结构，设置在机身两侧的起落架舱内，向内收起进入机身中段，起落架的轮胎采用耐高温的橡胶材料，能够承受着陆时28吨的最大着陆重量冲击，刹车系统采用碳-碳刹车盘，能够在高速着陆时快速吸收动能，缩短着陆滑跑距离。

　　在设计思路的还原上，整个模型的结构拆分完全按照实际战机的工艺分离面进行，机身分为机头段、前机身、中机身、后机身四个主要分段，每个分段之间的连接面设置了对应的连接孔位与定位基准，方便后续进行结构有限元分析或者装配模拟；所有的气动面都保留了转动副的结构约束，能够进行操纵面的偏转模拟，方便进行气动仿真或者飞行姿态的演示；模型的曲面构建全部采用G2连续的曲面过渡，保证机身表面的光顺性，避免出现曲面褶皱或者曲率突变，这对于高速飞行的航空器来说至关重要，任何表面的不连续都会在超音速飞行时产生额外的激波阻力，甚至引发结构颤振。

　　从实际用途来看，这款三维模型既可以作为航空装备教学的演示模型，帮助学员理解高空高速截击机的结构布局与设计逻辑，也可以作为航空题材仿真项目的基础模型，通过调整材质与挂载方案，还原不同服役阶段的机型状态，同时也能为航空爱好者提供高精度的结构参考，理解重型截击机在气动设计、结构布置、系统集成上的工程考量。建模过程中特意规避了过于理想化的曲面处理，保留了实际机型表面的检修口盖、天线基座、空速管等细节结构，这些细节虽然尺寸不大，但却是真实战机不可或缺的部分，比如机头下方的红外搜索跟踪装置基座，机身表面的通信天线、导航天线基座，机翼前缘的放电刷结构，这些细节的还原能够让模型更贴近真实的工程状态，而非单纯的外观展示模型。
