带多安装孔曲面冲压连接支架结构设计

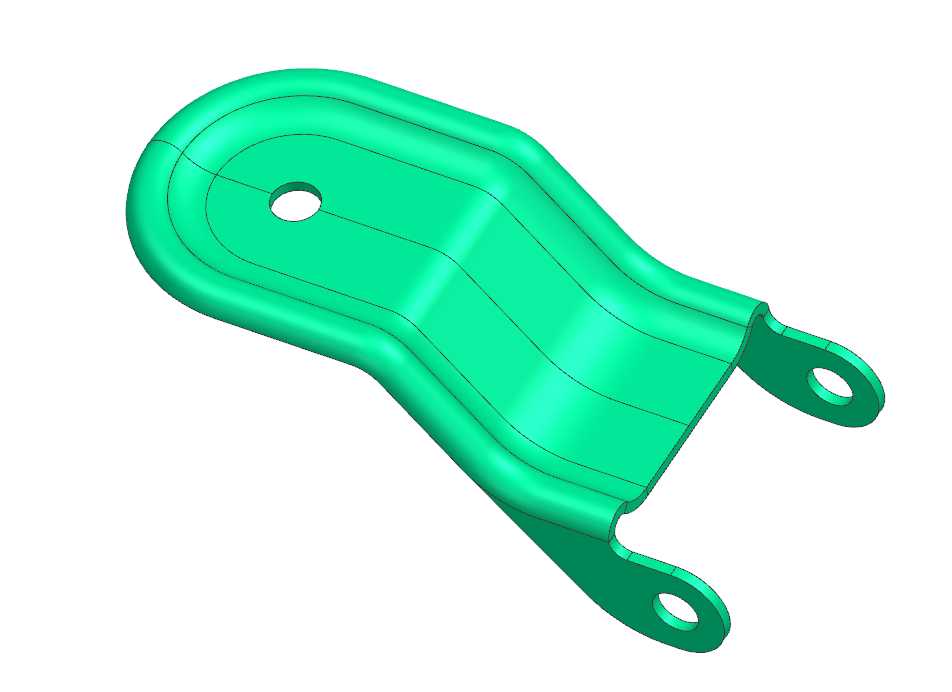

　　这类曲面冲压成型的连接支架，在轻型输送设备侧边护板固定、小型农用机具外覆盖件安装、民用机电产品壳体连接场景中应用十分广泛，不同于常规平面折弯支架，其曲面构型是为了适配被连接件的弧面轮廓，避免安装后出现局部应力集中导致的连接松动问题。从结构细节来看，支架主体采用等壁厚钣金冲压成型，整体沿长度方向做了渐变式曲面过渡，靠近大端的区域设置了一处圆形通孔，用于主定位螺栓的穿装，这个孔的位置经过布局优化，处于支架受力的中心区域，能将外部载荷均匀分散到整个支撑面上，避免单点受力造成的支架变形。支架小端延伸出两个带孔的支耳，两个支耳呈对称分叉布局，支耳上的通孔用于辅助固定，这种双点辅助固定的设计，能有效抵消设备运行过程中产生的扭转力矩，防止支架在长期振动工况下出现绕主安装孔转动的问题。

　　设计这类支架的时候，首先要确认安装边界的尺寸约束，大端的弧形轮廓要完全贴合被支撑件的表面弧度，两者的贴合面间隙控制在0.2mm以内，保证安装后不会出现翘曲，支架的整体壁厚根据承载需求选定，常规工况下选用1.5-2mm厚度的冷轧钢板即可满足强度要求，如果应用在振动较强的设备上，可以适当提升壁厚到2.5mm，同时在曲面的过渡位置增设压筋结构来提升整体刚性，避免冲压成型后出现回弹变形。主安装孔的孔径要匹配常用的连接螺栓规格，孔边做去毛刺处理，支耳上的安装孔中心距要严格对应被连接件的安装孔位，公差控制在±0.1mm范围内，防止出现安装错位的问题。

　　从实际使用的角度来说，这类支架的曲面结构还有一个优势，就是能在有限的安装空间内避让周边的运动部件，比如在小型风机的壳体连接场景中，支架的曲面下凹区域可以预留出风机叶片转动的安全间隙，不需要额外增加安装垫块就能完成装配，能有效减少整机的装配零件数量，降低生产装配的成本。支架的边缘全部做了圆角处理，避免安装过程中划伤操作人员，同时也能减少应力集中点，提升支架的抗疲劳寿命。在建模过程中，这类零件的成型逻辑是先绘制整体的轮廓草图，通过扫描特征生成主体曲面，之后再做壁厚处理，最后切割出各个安装孔，扫描路径的曲率要做连续过渡，避免出现锐角拐点，否则冲压过程中会出现材料拉伸破裂的问题。

　　安装时，先将支架大端的弧形面贴合在被支撑件的对应位置，穿入主定位螺栓做预紧，之后调整两个支耳的位置，对准对应的安装孔位穿入辅助固定螺栓，按照对角线顺序逐步拧紧螺栓，拧紧力矩要符合对应规格螺栓的扭矩要求，避免力矩过大造成支架变形或者螺纹滑牙。日常维护过程中，只需要定期检查螺栓的紧固状态，查看支架曲面区域是否出现裂纹或者变形，尤其是在设备长期运行后，重点检查支耳与主体连接的过渡位置，这个区域是应力集中的高发区，如果出现微裂纹要及时更换，防止支架断裂造成部件脱落。这类支架的表面处理一般采用喷塑或者镀锌工艺，根据使用环境的防腐要求选定，普通室内工况采用喷塑处理即可，户外或者潮湿工况下采用热镀锌处理能有效提升防腐性能，延长零件的使用寿命。
