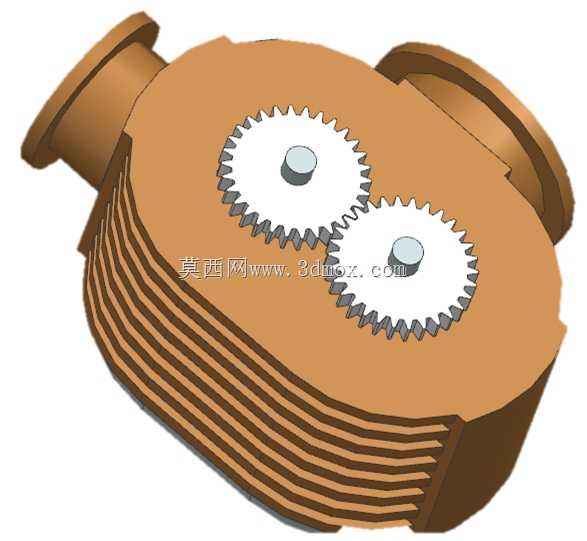

罗茨鼓风机内部齿轮传动组件结构

　　这套三维结构完整还原了罗茨鼓风机剖开后的核心传动与腔体形态，在污水处理曝气、粉体气力输送、冶金助燃、化工负压抽吸等工况里，这类容积式鼓风设备承担着稳定提供无油压缩气体的作用。现场选型时，首先要核对的就是壳体进出风口的法兰对接方位，图中两端带法兰的接口分别对应吸气侧与排气侧，安装边界需预留法兰螺栓拆装空间，进出风管对接时不能强行对口，避免壳体受额外管路应力导致墙板密封面错位。

　　从内部结构看，腔体内两只啮合的同步齿轮是整套设备的关键，罗茨风机的两个叶形转子依靠这对齿轮保持严格的相位同步，转子之间、转子与壳体墙板之间始终保留均匀的微小间隙，既不能发生运动刮擦，又要把气体回流泄漏控制在允许范围。建模时齿轮的分度圆、齿顶圆与转子轴的同轴度需要严格约束，两根平行转轴的中心距直接决定齿轮侧隙与转子啮合间隙，中心距偏差过大要么出现齿轮卡滞、要么同步失效造成转子碰撞。

　　壳体外壁设计的多层环形散热筋并非装饰结构，风机连续运行时压缩热会传导到缸体，散热筋增大了与空气的接触面积，帮助缸体热量自然散出，避免壳体热膨胀后挤占转子运行间隙。缸体的异形双圆弧内腔是罗茨风机的典型特征，内腔型线需要和转子叶型轮廓匹配，保证转子在任意转角都和腔壁保持均匀间隙，这也是建模过程中需要重点把控的型面配合关系。

　　实际装配逻辑上，齿轮安装在伸出缸体的传动轴端，一侧轴端连接驱动电机，动力通过主动齿轮传递给从动齿轮，带动两个转子反向等速旋转：转子转动时在吸气侧形成密闭腔室，将入口气体裹挟推送至排气侧，借助排气侧的高压气体回流完成升压，整个过程不需要润滑油进入压缩腔，因此输出气体洁净，适合对气源品质有要求的工艺场景。

　　结构设计阶段需要同步校核安装边界：整机底座的地脚孔间距要和现场混凝土基础或钢架平台匹配，轴向尺寸要预留联轴器或皮带轮的安装位置，径向方向要留出齿轮端盖、密封件的检修空间，后期维护拆检齿轮、更换轴承密封时不需要挪动主风管即可完成端盖拆卸。壳体两端的墙板分别承载轴承位与轴密封位，建模时轴承孔的同轴度、密封槽的尺寸公差都需要和传动组件对应，轴端的机械密封或填料密封结构要能阻挡齿轮箱润滑油向压缩腔渗漏，同时避免外界粉尘进入齿轮传动腔。

　　工况适配层面，这类同步齿轮采用直齿圆柱齿轮形式，传动无轴向力，可简化轴承的选型与支撑结构，齿轮精度等级会直接影响风机运行的噪音与振动表现，高精度齿轮能降低高频啮合冲击，让设备在长期连续运行下保持平稳。整套三维结构把壳体散热结构、内腔型线、同步齿轮、转轴配合的装配关系完整呈现，结构工程师可以在此基础上核对间隙配合、校验安装接口，也能作为风机类容积式压缩设备传动原理的结构参考，理清气动腔体与同步传动系统之间的设计关联。
