十字手柄黄铜快开式家用水阀结构设计

　　日常民用给排水场景里，这类十字手柄旋拧式水龙头是终端用水点最常见的控制部件，不管是老旧小区的公共盥洗区、家装阳台的拖把池点位，还是早期建设的公共卫生间洗手台，都能见到这类结构的身影，它的核心作用是控制管路水流的通断，部分同结构产品也可通过旋拧行程调节出水流量，适配低压常温的生活供水管路，常规工作压力不超过0.6MPa，适用水温区间覆盖0到80摄氏度的生活冷热水场景。从结构设计逻辑来看，这款产品采用经典的下进水侧出水布局，底部为带外螺纹的进水连接端，常规适配民用建筑最通用的DN15也就是4分供水管路接口，安装时只需在进水端缠绕密封生料带，与墙面或台盆下方的预埋内螺纹接头旋合紧固即可，安装边界要求进水接口轴线与墙面垂直，

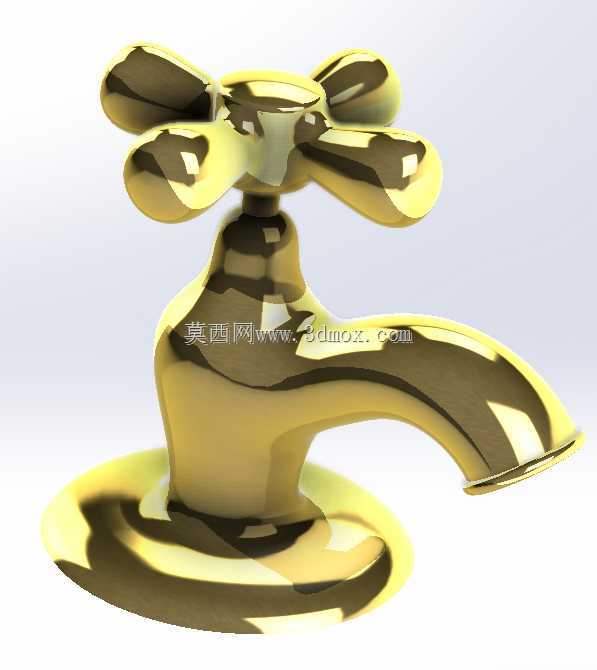

　　预留的阀体安装空间径向不小于80mm，轴向从墙面突出尺寸控制在120mm以内，不会占用过多台盆或墙面周边的操作空间，出水嘴的水平延伸长度经过匹配设计，出水点刚好落在常规洗手盆、拖把池的接水区域中心，避免出水溅到池外。阀体部分采用一体化的黄铜锻压成型结构，流道内部做了平滑圆弧过渡，没有直角突变的结构，一方面可以减少水流经过时的局部阻力损失，降低管路供水的压损，另一方面也能避免长期使用后流道内部滞留杂质、滋生水垢，延长产品的实际使用寿命。顶部的十字形操作手柄做了四瓣式的圆弧造型，边缘没有尖锐棱角，操作时手掌与手柄的接触面积更大，旋拧时不需要施加过大的握力，哪怕是手部沾水的状态下也能稳定施力，不会出现打滑的问题，

　　手柄与阀芯的连接采用扁方定位加顶部压盖紧固的结构，长期反复旋拧也不会出现手柄跟转、松脱的故障。阀芯部分采用传统的橡胶密封垫结构，相比陶瓷片阀芯，这类结构的维修成本更低，密封垫出现磨损漏水时，只需拆开顶部压盖更换同规格橡胶垫即可恢复密封性能，不需要整体更换阀体，非常适合公共区域这类使用频率高、维护条件有限的场景。产品的表面做了抛光镀铬处理，从渲染效果能看到表层金属质感均匀光亮，一方面是提升外观的整洁度，日常使用时沾到的水渍、污渍只需要用抹布简单擦拭就能清理干净，另一方面镀铬层可以隔绝黄铜基体与空气、水流的直接接触，避免长期使用出现阀体氧化生锈的问题，适配卫浴区域长期潮湿的使用环境。在建模过程中，需要重点关注几个配合尺寸的公差匹配：

　　首先是进水端外螺纹的公差，需要符合管螺纹的密封配合要求，避免安装后出现接口渗漏；其次是阀芯与阀体内腔的配合间隙，既要保证阀芯旋拧时动作顺畅无卡滞，又要保证密封垫压紧时能完全封死流道，不会出现关不严的漏水问题；还有手柄与阀杆的配合扁方尺寸，需要保证扭矩传递可靠，不会出现受力后扁方打滑的情况。另外出水嘴的末端做了轻微的收口结构，水流流出时会形成相对集中的水束，不会出现水流发散四溅的情况，提升实际使用的体验。这类结构的水龙头没有复杂的功能结构，整体零件数量少，装配工序简单，量产时的加工和装配成本都比较低，同时结构可靠性高，在正常使用维护的情况下，使用寿命可以达到十年以上，是民用给排水终端控制部件里经过长期市场验证的成熟结构方案，建模时还原的曲面过渡、壁厚均匀性都需要符合实际铸造和机加工的工艺要求，阀体的最小壁厚不小于2mm，保证承受管路水压时不会出现开裂变形的问题，各个转角位置都做了圆角过渡，避免加工和使用过程中出现应力集中的隐患。
