CA6140车床配套活塞曲柄联动组件

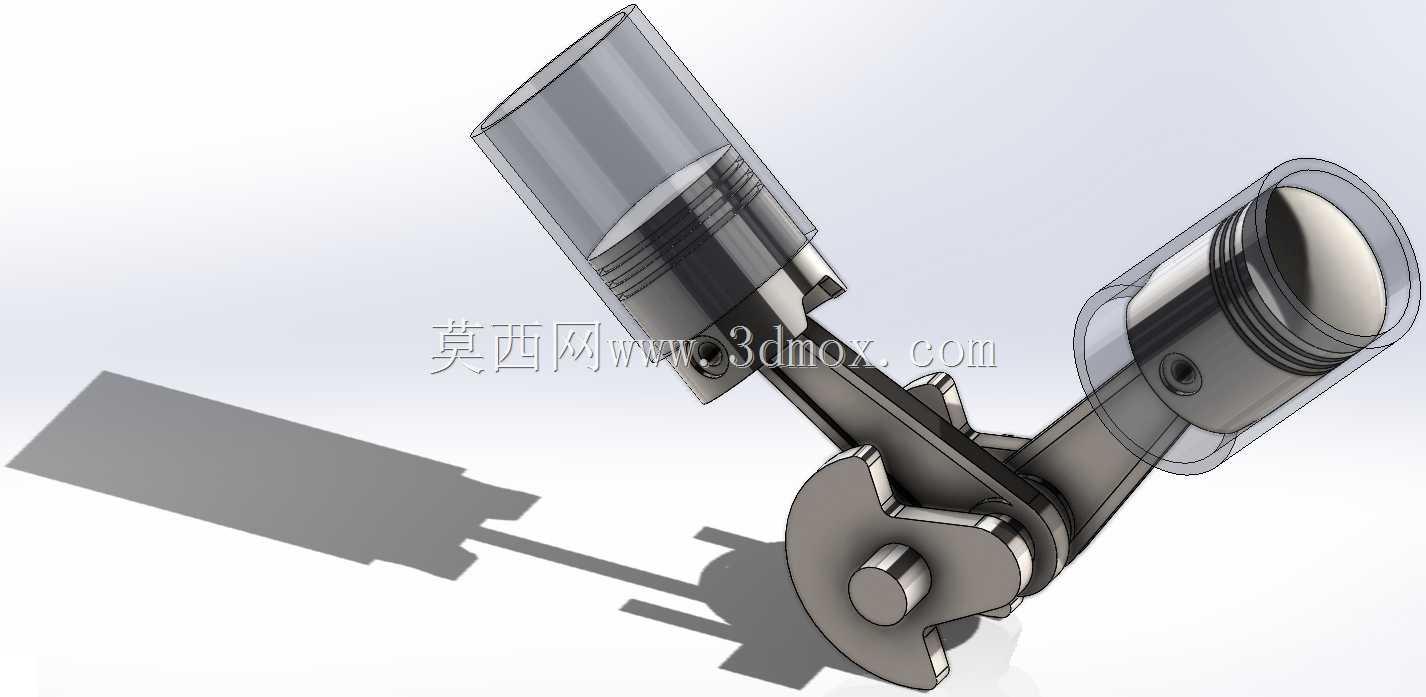

　　这套活塞曲柄联动组件，是CA6140普通车床配套润滑供油系统里的核心动力转换部件，负责将曲轴端的旋转运动转化为活塞的往复直线运动，为车床主轴箱、进给箱的润滑油路提供持续的压力输出，保障高速运转的齿轮、轴承摩擦副能得到稳定的润滑介质供给，避免干磨造成的零件烧蚀、精度损失问题。从结构设计逻辑来看，组件采用双活塞对称布局，两个活塞缸体呈V型排布，相比单缸结构能抵消大部分往复惯性力，降低运转过程中的振动幅值，适配车床主轴箱内紧凑的安装空间，同时减少振动对车床加工精度的干扰。活塞本体采用裙部微椭圆截面设计，冷态下裙部与缸壁预留0.02-0.04mm的配合间隙，工作状态下受热膨胀后能形成均匀的油膜支撑，避免拉缸故障；活塞环槽采用三道环设计，

　　两道气环密封压缩腔压力，一道油环刮除缸壁多余润滑油，减少机油窜入压力腔的概率。曲柄部分采用整体式锻造结构，曲柄销与连杆大头采用滚针轴承配合，相比滑动轴承能承受更高的往复冲击载荷，适配车床润滑系统频繁启停的工况；连杆杆身采用工字型截面，在保证结构刚度的前提下尽可能降低往复运动质量，减少曲柄旋转时的不平衡量。安装边界上，组件整体的曲柄回转直径为72mm，活塞行程为40mm，缸体中心距为65mm，安装时需保证两个缸体的轴线夹角误差不超过0.5°，曲柄销与活塞销的平行度误差控制在0.02mm以内，否则会造成活塞偏磨、运转卡滞的问题。组件还附带运动仿真结构，能直观展示活塞从上止点到下止点的运动全过程，包括曲柄转角与活塞位移的对应关系，

　　可直接用于车床润滑系统的原理教学、结构干涉检查，也能作为同类往复泵结构设计的参考原型，在建模过程中所有配合面都保留了实际加工所需的公差带，装配关系完全按照实际装配工艺设定，没有出现过定义、干涉的问题，可直接导出工程图用于生产加工参考。
