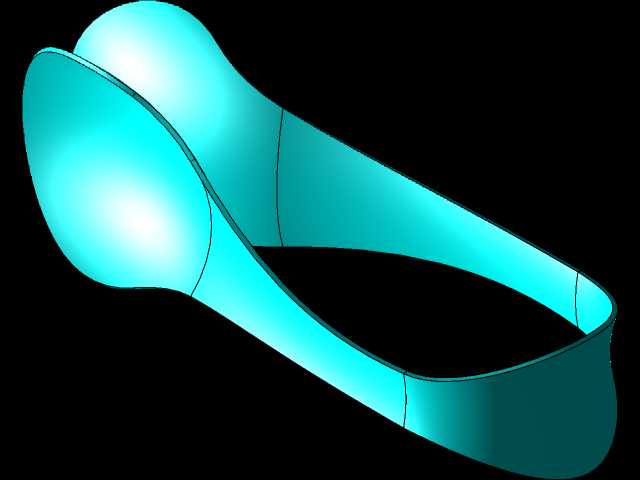

沿导轨扫掠成型流线型曲面构件

　　这类沿导轨扫掠生成的流线型曲面薄壁构件，在流体输送、物料导流类设备中有着十分广泛的应用场景，常见于通风管道的变径过渡段、轻工设备的物料导向溜槽、小型流体设备的导流外壳等位置，核心作用是让流经构件表面的介质尽可能减少紊流产生，降低流动过程中的阻力损失，同时避免直角转折位置出现物料堆积、介质滞留的问题。从实际使用需求出发，这类构件的设计首先要匹配上下游设备的连接边界，两端的截面轮廓需要和对接的管路、设备接口完全贴合，不能出现错位、缝隙，否则会直接影响密封效果或者导流效率。设计过程中，首先要确定构件两端的截面形状，根据对接端的尺寸绘制对应的闭合轮廓，再根据介质的流动路径规划导向导轨的走向，导轨的曲率变化需要尽可能平滑，

　　避免出现曲率突变的拐点，否则扫掠生成的曲面会出现褶皱、曲率不连续的问题，后续加工成型时也容易出现应力集中的缺陷。在确定导轨走向时，还要充分考虑安装空间的边界限制，构件整体的外轮廓不能超出设备预留的安装空间，同时要和周边的其他零部件保留足够的安全间隙，避免设备运行过程中出现运动干涉。这类薄壁构件的壁厚通常根据使用场景的介质压力、物料磨损程度确定，常规通风导流场景下壁厚取1.5-2mm即可满足刚度要求，如果是输送颗粒状物料的场景，需要适当增加壁厚到3mm以上，同时在物料冲刷频繁的位置做局部加厚处理，提升构件的耐磨使用寿命。从曲面成型的逻辑来看，沿导轨扫掠的建模方式能够保证截面轮廓沿着导轨走向均匀过渡，不会出现截面扭曲变形的问题，

　　相比多段曲面拼接的建模方式，生成的曲面整体连续性更好，表面没有拼接棱线，介质流过时的阻力更小，后续如果需要做钣金展开或者数控加工，也能直接提取连续的曲面数据，减少后续的工艺处理工作量。在实际选型应用时，需要先核对两端接口的截面尺寸、导轨的走向长度是否和现场安装空间匹配，同时要确认构件的安装固定方式，通常这类曲面构件会在两端的连接位置设计外翻的法兰边或者安装孔位，方便和上下游设备通过螺栓紧固连接，安装时要注意导轨的走向和介质流动方向保持一致，不能反向安装，否则会大幅提升介质流动阻力，甚至出现物料卡滞的问题。另外，这类曲面构件如果用于有防腐要求的场景，还需要在建模阶段预留表面处理的涂层厚度，避免后续做喷涂、镀锌处理后，

　　接口位置的尺寸出现偏差导致无法装配。对于需要做钣金冲压成型的这类构件，建模时还要考虑板材的成型极限，导轨的最小弯曲半径不能小于板材厚度的3倍，否则冲压过程中容易出现板材拉裂的问题，如果弯曲半径受空间限制无法做大，就需要改用分段焊接的工艺来制作，建模时也要对应预留焊接的坡口余量。在结构验证阶段，还需要对扫掠生成的曲面做曲率分析，检查曲面的高斯曲率变化是否均匀，有没有出现曲率反向的区域，这类区域不仅会影响介质流动，还会在成型过程中产生局部应力集中，长期受介质冲刷或者振动影响容易出现开裂破损。
