多腔式塑料勺子注塑成型模具结构

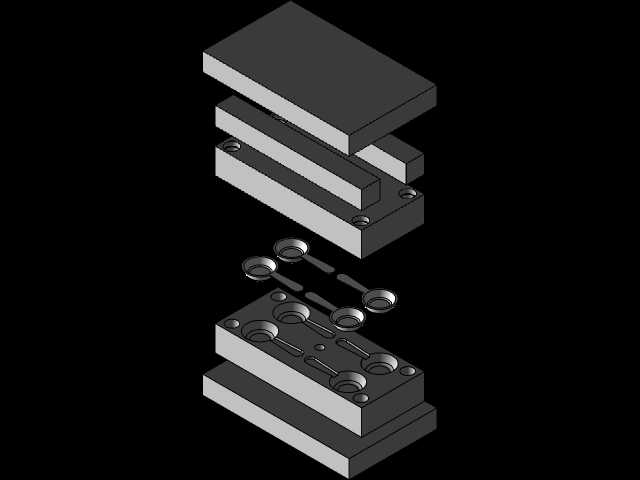

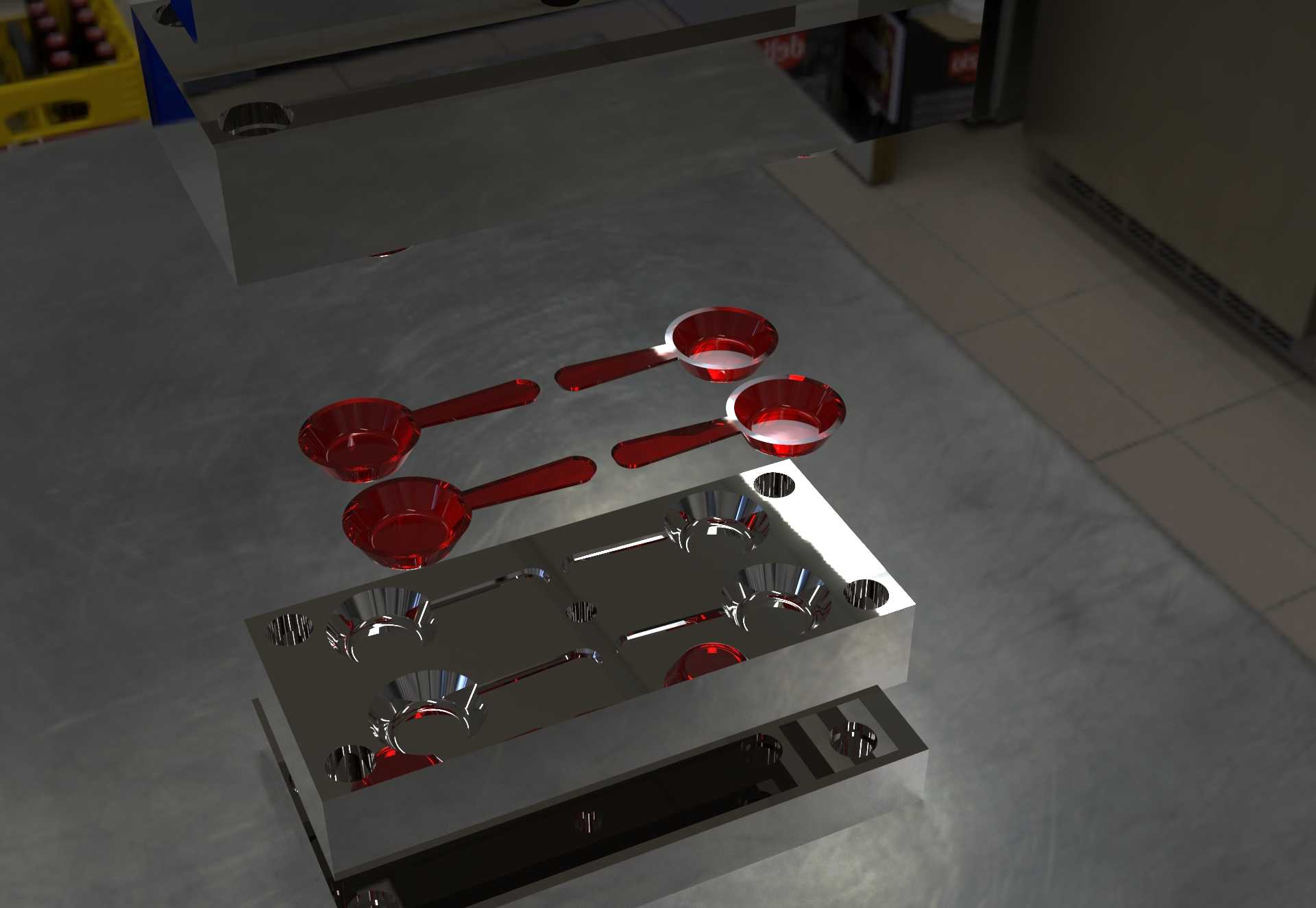

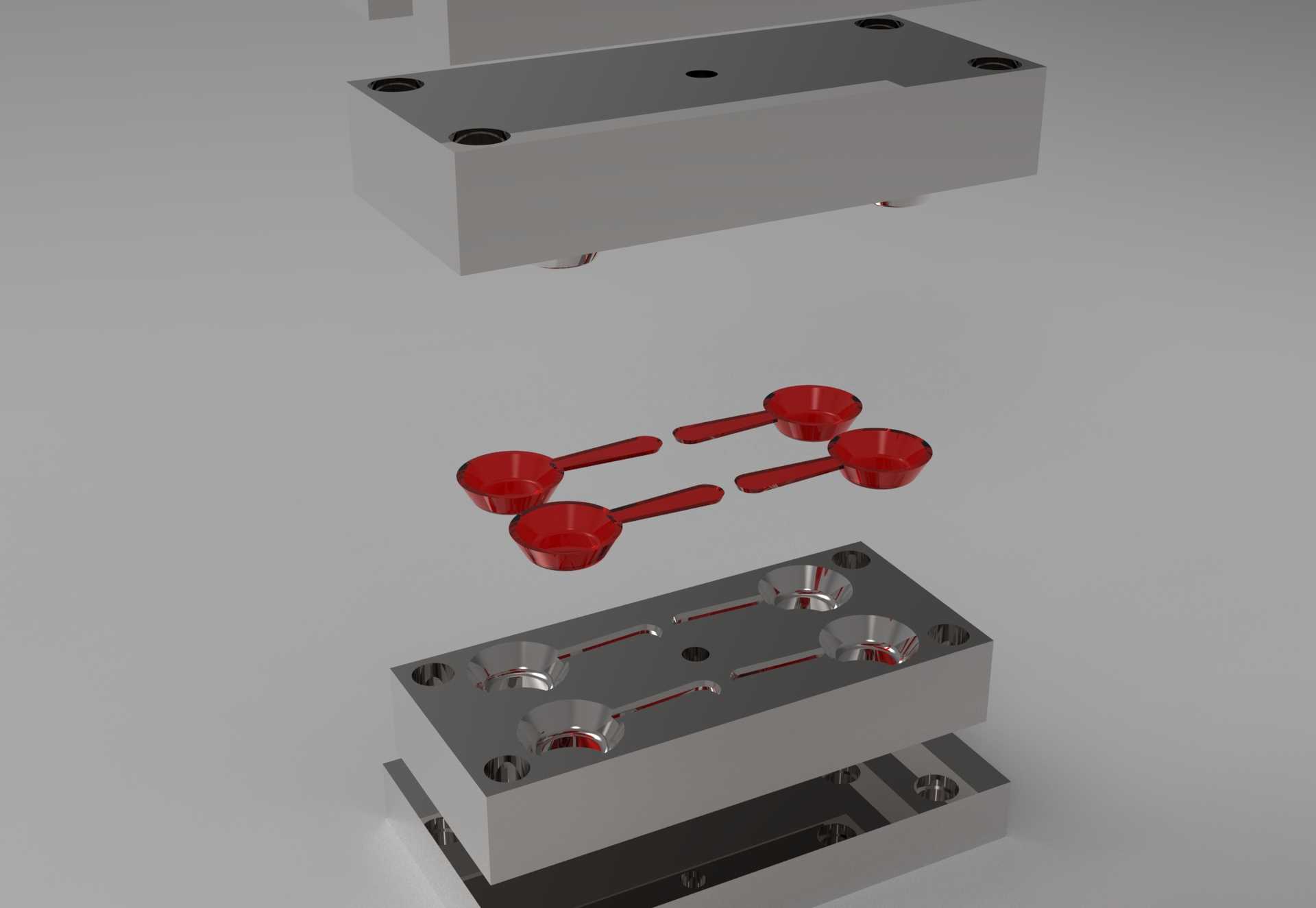

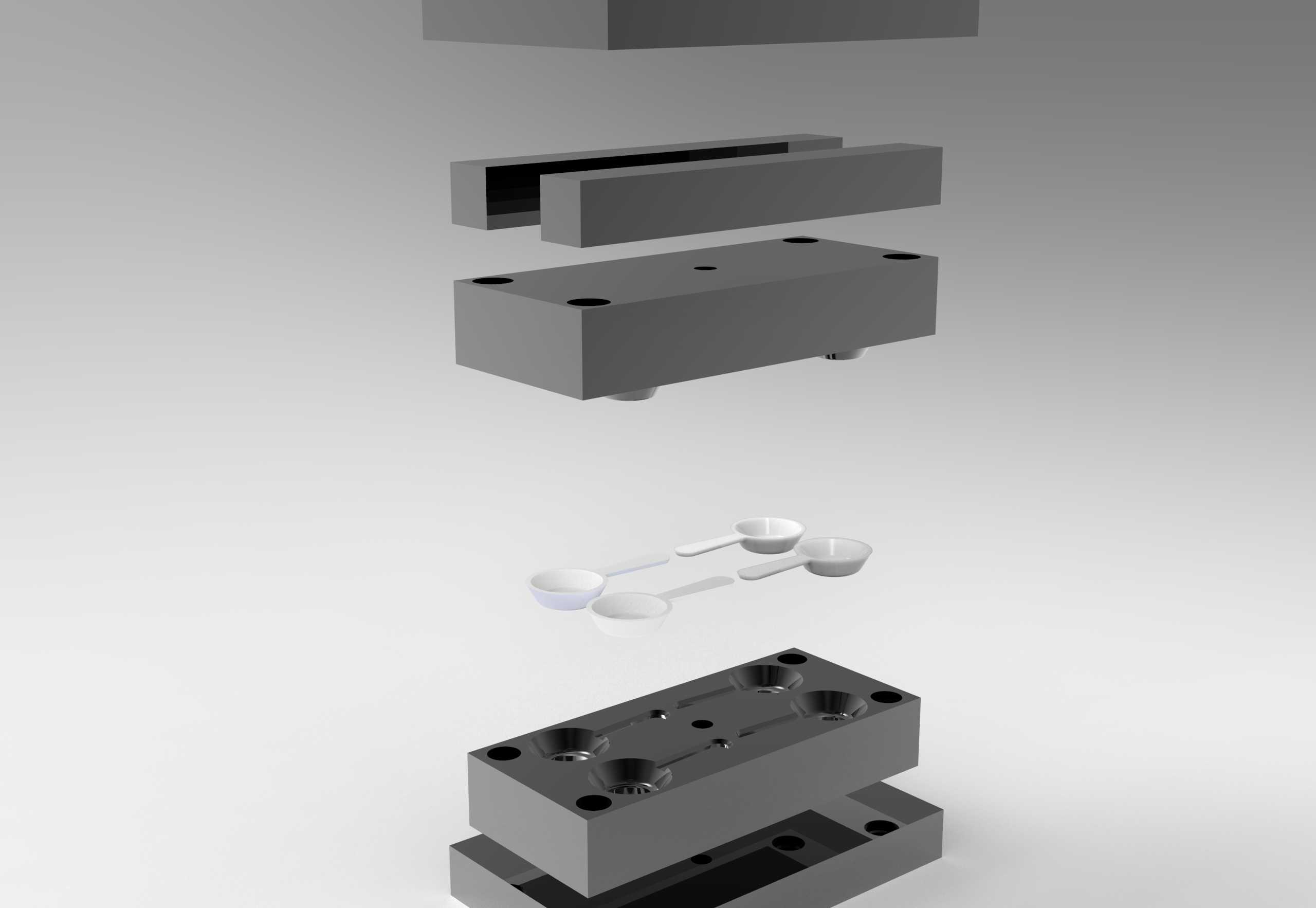

　　这套多腔注塑成型结构针对日常餐饮场景使用的一次性塑料餐勺量产需求设计，核心解决小尺寸薄壁塑料制品批量生产时的成型效率、浇口残留控制、脱模顺畅度三类核心生产痛点，适配常规卧式注塑机的安装接口，可直接对接量产生产线的成型工序。从实际生产场景来看，餐饮耗材类产品的订单普遍具备单批次量大、单品利润薄、交付周期紧的特点，单腔模具的生产效率完全无法覆盖产能需求，因此这套结构采用了一模四腔的对称排布方案，四个型腔围绕模具中心的主流道呈辐射状均匀分布，分流道采用平衡式布置，确保熔融塑料进入每个型腔的压力、温度、填充时长完全一致，避免不同型腔成型的勺子出现缺料、飞边、收缩率不均的品质差异，单模次的成型周期可控制在15秒以内，大幅提升单位时间的产出量，匹配大批量订单的交付要求。

　　在成型部件的结构设计上，型腔部分直接加工在定模板上，对应勺子的盛液凹面与手柄上表面，表面做镜面抛光处理，确保成型后的塑料勺子外表面光滑无划痕，无需额外的表面后处理工序即可直接包装出货；型芯部分固定在动模板侧，对应勺子的背面结构，在勺子盛液部分的边缘位置做了0.02毫米的排气槽结构，避免填充过程中型腔内的空气无法及时排出，导致产品边缘出现烧焦、缺料的缺陷。浇口选择了侧浇口形式，开设在每个勺子手柄的末端位置，浇口截面尺寸控制在0.8毫米宽、0.5毫米厚，既可以保证熔融塑料的填充速度，又能在开模后让浇口凝料与产品自动分离，残留的浇口痕迹极小，不会影响勺子的握持手感与外观质量，省去人工修剪浇口的后处理工序，进一步压缩生产的人工成本。

　　脱模结构的设计充分考虑了塑料勺子薄壁易变形的特点，没有采用常规的顶针直接顶出方案，而是在每个勺子的手柄末端、盛液部边缘分别设置了扁顶针，顶针的接触面积做了加大处理，避免顶出过程中顶针压强过大导致产品表面出现顶白、顶穿的缺陷；同时在动模侧设置了脱料板结构，开模时首先通过拉料杆将主流道与分流道的凝料从定模侧拉出，随后脱料板动作将流道凝料自动击落，不需要人工清理流道，配合注塑机的机械手取件可实现完全自动化的连续生产。冷却系统的排布直接决定了成型周期与产品的变形量，这套结构在定模、动模的成型部件周边都设计了环绕式的冷却水道，水道直径为8毫米，距离型腔表面的距离保持在15毫米左右，水道之间的间距为25毫米，确保冷却水流可以均匀带走成型过程中传入模具的热量，让每个位置的模具温度保持一致，避免勺子因冷却不均出现翘曲变形，尤其是长条形的手柄部分，冷却水道沿手柄长度方向平行布置，有效控制手柄的直线度，确保成型后的勺子可以平稳放置，不会出现放置不稳的翘曲问题。

　　从安装边界来看，这套模具的整体外形尺寸适配200吨锁模力以内的常规卧式注塑机，定位圈直径、浇口套球面半径都采用行业通用标准尺寸，不需要对注塑机做额外改装即可直接上机安装；模具的导柱、导套设置在四个角位，采用带自润滑轴承的结构，合模时的定位精度可控制在0.02毫米以内，避免合模错位导致型腔碰伤，同时导柱上设置了集渣槽，减少生产过程中灰尘、塑料碎屑进入导套导致的磨损问题，延长模具的连续生产寿命。在实际生产适配性上，这套结构可适配PP、PS等常见的餐饮用塑料原料，针对不同原料的收缩率差异，型芯型腔的尺寸预留了对应的收缩补偿量，成型后的勺子尺寸精度可满足日常使用的装配与使用要求，盛液部分的容量偏差控制在5%以内，手柄的握持弧度符合人体工学设计，成型后不需要做额外的修整即可直接使用。针对量产过程中可能出现的飞边问题，模具的分型面做了0.01毫米以内的贴合精度处理，合模后分型面的间隙小于塑料原料的溢边值，即使在较大的注射压力下也不会出现飞边缺陷，减少后续的飞边修剪工作量。
