民用大涵道比航空涡轮风扇发动机外观结构

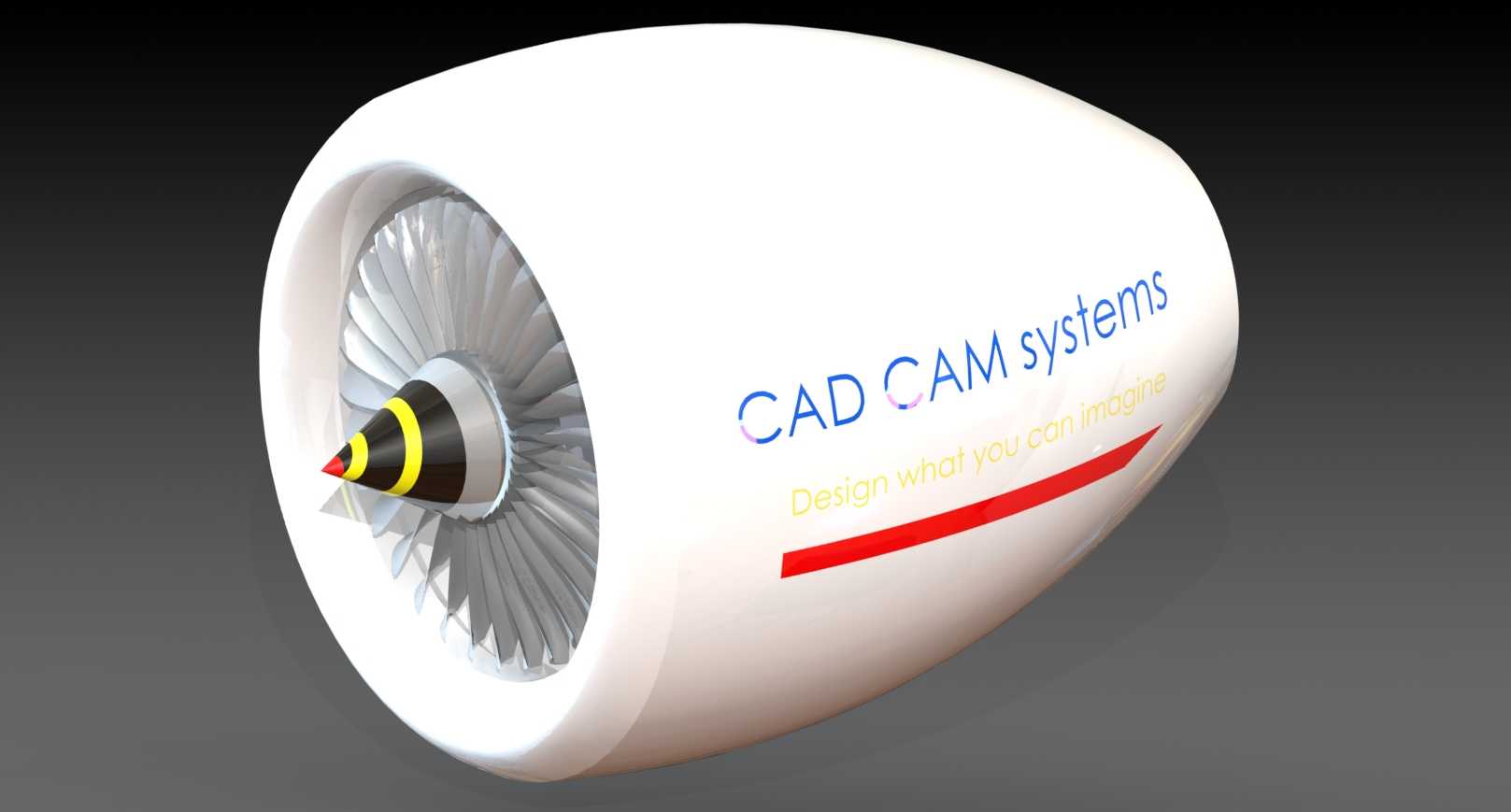

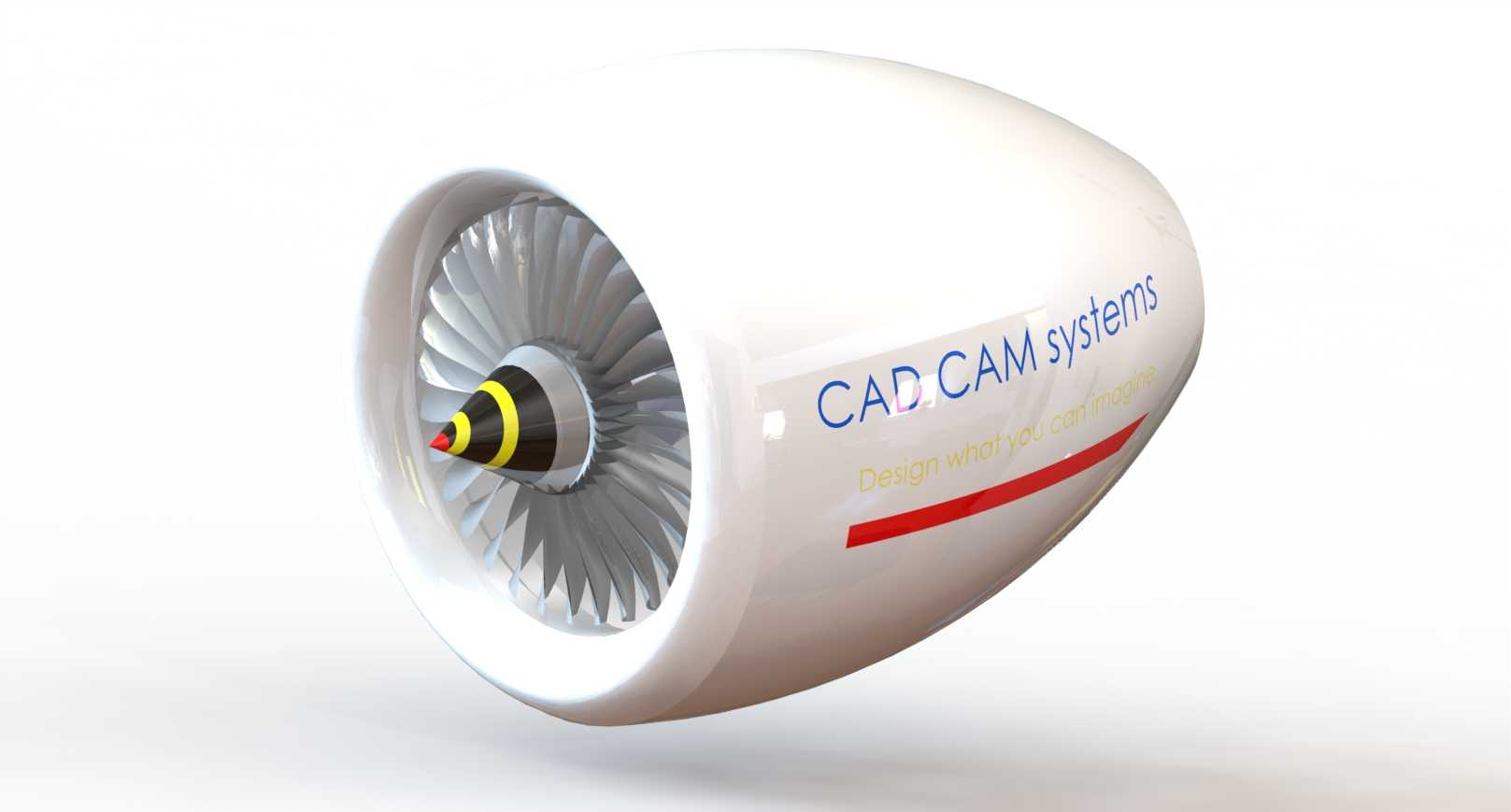

　　在民用干线客机、大型军用运输机的动力系统选型中，大涵道比涡轮风扇发动机是当前的主流配置，本次呈现的三维结构完整还原了该类动力装置的进气端核心外观与外部整流结构，可直接用于航空类教学演示、动力系统布局校核、整机数字样机装配匹配等场景。从实际装机场景来看，该类发动机通常采用翼下吊装、尾部吊挂等安装形式，建模过程中已充分考虑短舱外轮廓的流线型修形需求，外表面无突兀的棱角与凸起，能够匹配高速巡航阶段的气流减阻要求，短舱前部的椭圆形进气唇口做了圆弧过渡处理，可在不同迎角飞行状态下保证进气道内流场的均匀性，避免风扇叶片入口处出现气流分离引发的喘振风险。

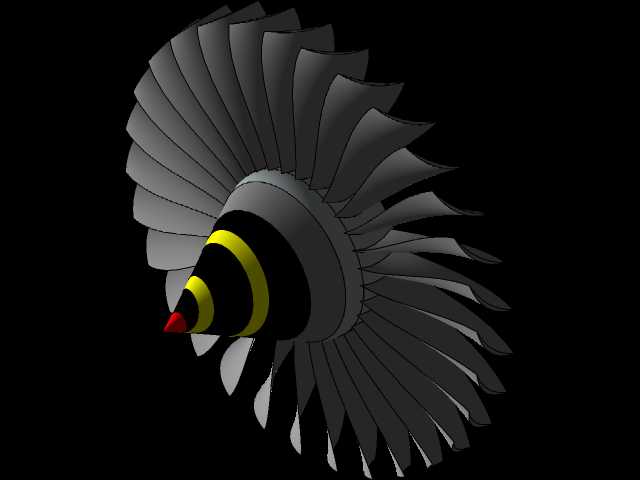

　　结构设计层面，模型完整还原了进气整流罩、一级大直径风扇叶片、进气道内壁消音衬层预留区域、短舱外部标识安装位等细节，整流罩锥部采用了多段圆弧拼接的构型，前端的彩色标识条是实际航线运营中用于地面检查叶片转动状态的目视参考标记，建模时严格按照实际维护需求预留了标识的安装平面，未出现曲面扭曲导致的标识贴合错位问题。外露的风扇叶片采用了宽弦后掠的构型，叶片根部与轮盘的连接位置做了倒圆过渡处理，还原了实际叶片的叶根榫槽连接结构的外部轮廓，可用于展示风扇级的气流导入路径，帮助设计人员理解大涵道比发动机外涵道气流的产生逻辑——即进入短舱的气流大部分经风扇加压后直接从外涵道喷出产生推力，仅少部分进入核心机参与燃烧做功。

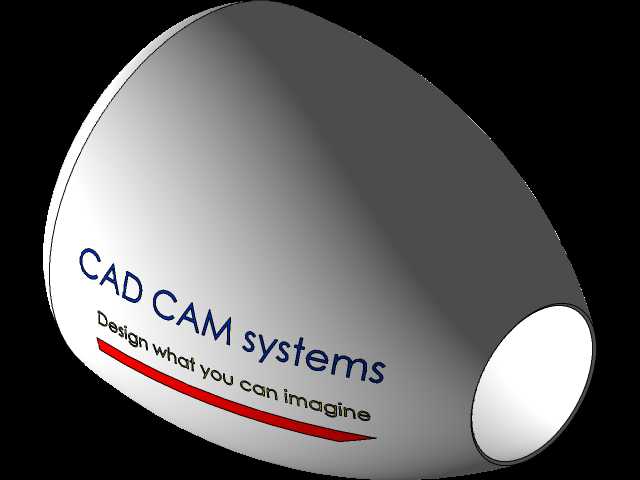

　　从安装边界来看，该短舱结构的最大外轮廓直径匹配当前主流150-200座级干线客机的动力舱尺寸，短舱长度与进气道直径的比例控制在合理区间，可直接导入整机数字样机中校核与机翼前缘、起落架舱、前缘缝翼等相邻结构的干涉间隙，避免后续结构设计中出现短舱与活动舵面的运动干涉问题。短舱外表面预留的标识区域可根据不同航司的涂装需求调整标识内容，模型的曲面均采用G2连续过渡，不存在曲面褶皱、法线反转等建模问题，可直接用于渲染制作发动机维护培训课件、航空科普展品的结构展示内容。

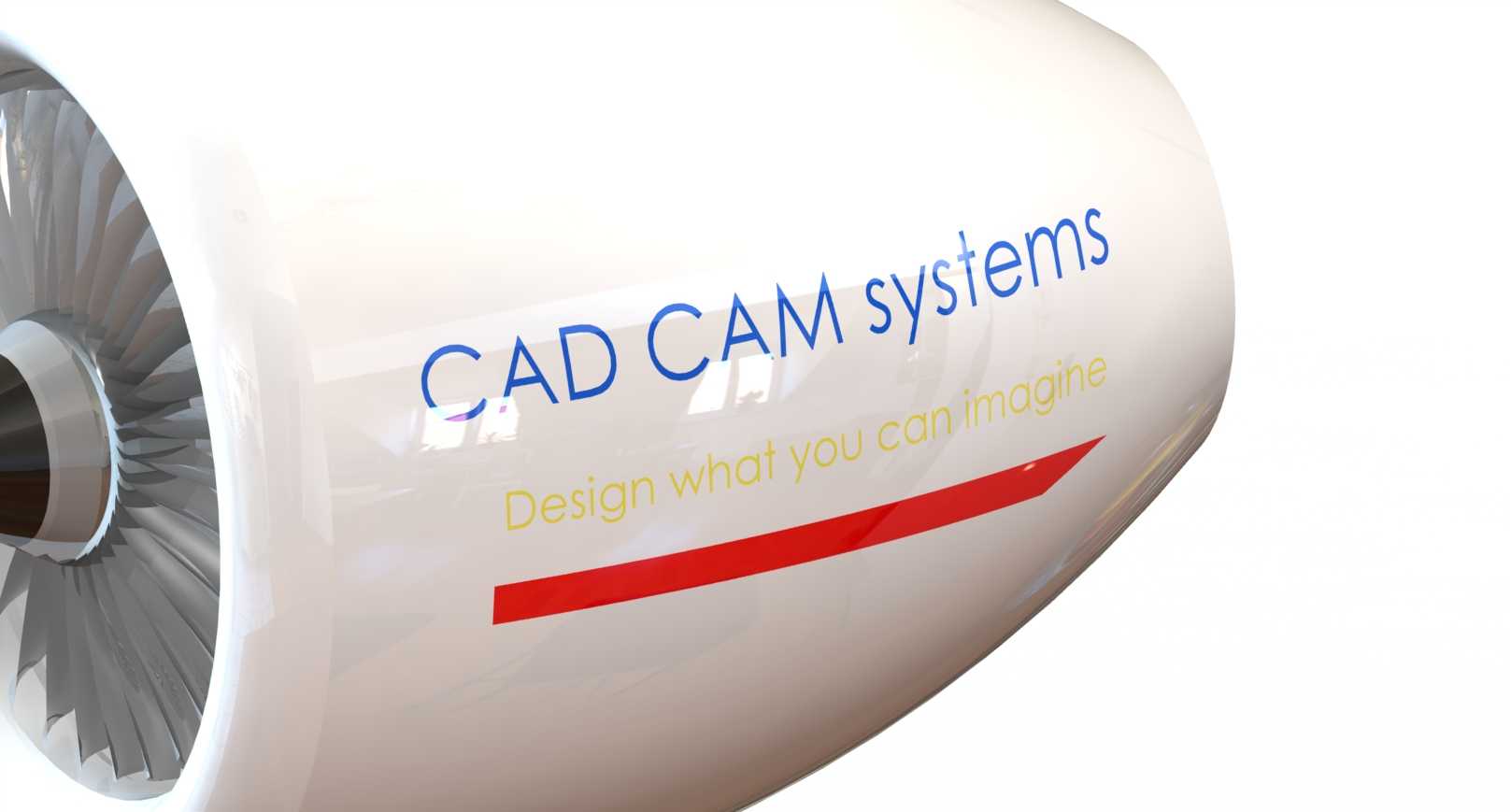

　　在实际工程应用中，该类外观模型还可用于地面试车台的进气防护装置匹配设计，通过短舱外轮廓的尺寸数据，可快速匹配试车台架的对接法兰尺寸，确定进气防护网的安装位置与固定点布局。风扇叶片的外露布局也可用于演示发动机外来物损伤的风险点位，帮助地勤维护人员理解进气道危险区域的范围，优化地面维护作业的安全管控流程。不同于核心机内部的复杂热端结构，该模型聚焦于发动机进气端与短舱的外部结构，省略了内部高压压气机、燃烧室、涡轮等无需外部展示的结构，在保证外观还原度的前提下控制了模型的数据量，可流畅运行在普通配置的工程电脑中，无需高性能图形工作站即可完成装配、剖切、测量等常规操作。短舱侧面的红色装饰条与标识区域的位置，也严格按照实际民航发动机的标识规范设置，未出现标识位置偏离维护可视区域的问题，能够满足航线维护中的目视检查需求。
