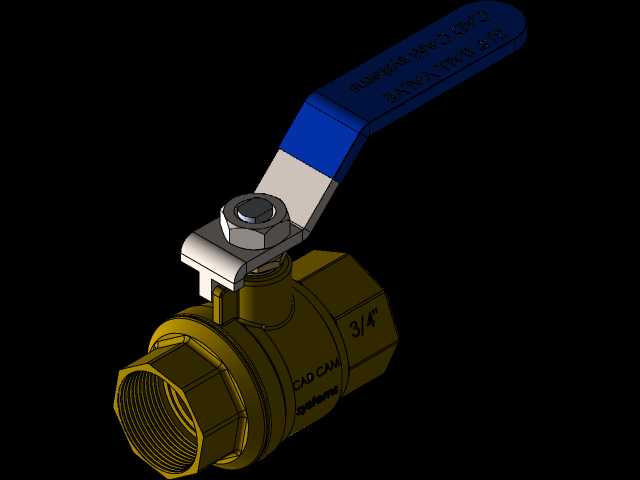

四分之三英寸内螺纹手动球阀结构设计

　　在民用给排水、小型化工支路、暖通循环水、气动设备气源支路等常见的低压流体输送场景里，小通径手动球阀的选型和安装一直是管路搭建环节里最容易被忽略、却直接影响后期运维效率的部分。这款3/4英寸规格的手动球阀，通径对应公称通径DN20，是支路管路里应用频次极高的截断类阀件，区别于大口径法兰连接的工业球阀，这类螺纹连接的小型球阀不需要额外搭配法兰片、密封垫片组，安装时仅需在管螺纹处缠绕合适厚度的聚四氟乙烯生料带，配合管钳拧紧即可完成固定，单节点安装耗时不到法兰连接的三分之一，非常适合空间局促、管路排布密集的设备内部气液支路使用。

　　从结构设计逻辑来看，这款球阀采用最经典的浮动球结构，球体本身没有固定的下支撑轴，依靠介质压力将球体压向出口端的阀座密封面实现密封，相比固定球结构，浮动球的零件数量更少，加工装配难度更低，在低压小通径工况下的密封可靠性反而更有优势。手柄采用杠杆式设计，扳动角度为90度，从手柄与管路平行的位置扳动到垂直位置即可完成全开到全关的动作，操作时不需要额外借助扳手类工具，徒手即可完成启闭，日常运维时的状态识别也非常直观——手柄顺着管路方向就是通路，垂直于管路就是截断，不需要额外加装阀位指示器就能快速判断管路通断状态，非常适合需要频繁启闭切换的支路场景。

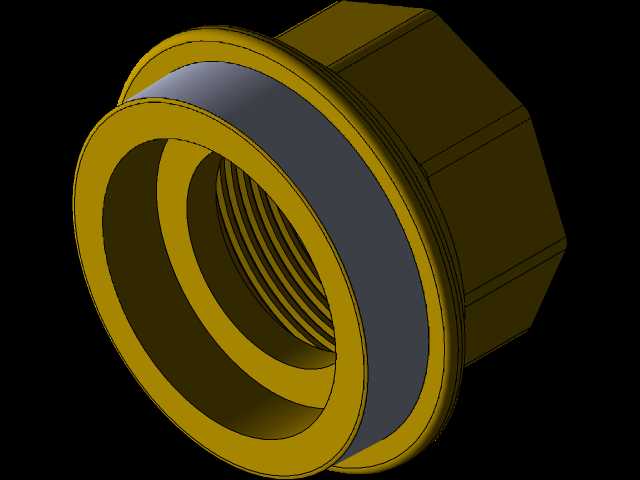

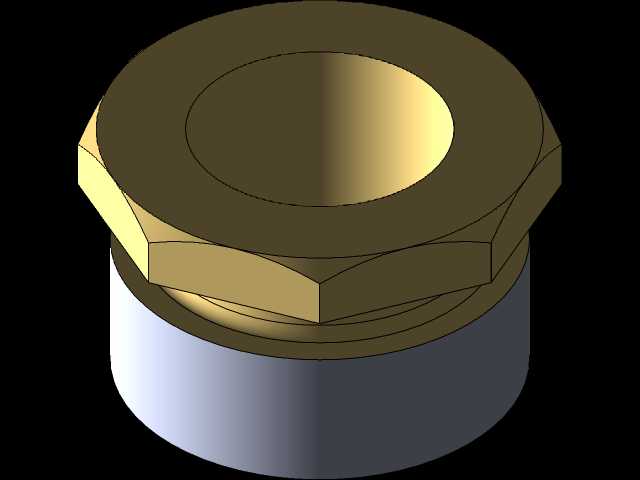

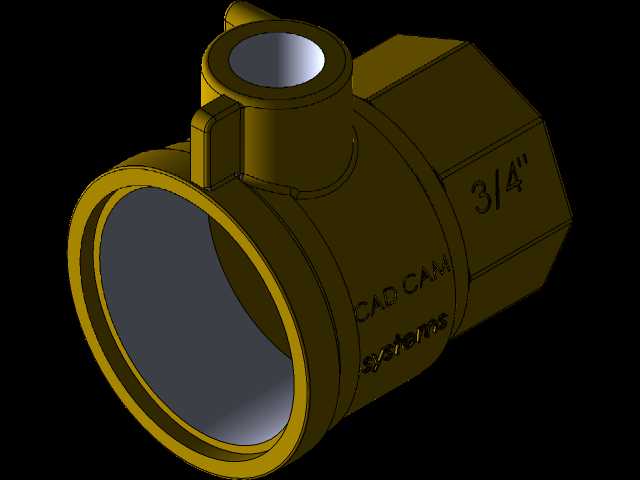

　　连接端采用的是55度密封管螺纹，也就是日常工程里常说的英制锥管螺纹，螺纹本身带有1:16的锥度，拧紧过程中内外螺纹的牙型会相互挤压变形，配合生料带或者液态生料带填充间隙，不需要额外的密封件就能实现足够的连接密封强度，适配市面上绝大多数同规格的镀锌钢管、PPR外螺纹接头、气动管路快插接头，安装适配性极强。阀体采用一体式锻造结构，区别于两片式、三片式球阀的多段阀体拼接设计，一体式阀体的泄漏点更少，阀体本身的结构强度更高，能承受常规支路工况下的水锤冲击，不会因为管路压力波动出现阀体拼接处渗漏的问题。

　　从安装边界尺寸来看，这款球阀的结构长度符合小通径螺纹球阀的常规安装尺寸，两端螺纹的同轴度控制在合理公差范围内，安装时不需要额外调整管路的同轴度就能顺利拧入，不会出现因为螺纹歪斜导致的安装应力，避免长期使用过程中因为应力集中出现阀体开裂的问题。阀杆部分采用下装式设计，也就是阀杆从阀体内部向外穿出，即使阀杆处的填料出现磨损，在介质压力作用下阀杆也不会被压力顶出阀体，相比上装式阀杆的结构，下装式的防飞出设计能大幅降低使用过程中的阀杆脱出风险，提升使用安全性。手柄部分的长度经过合理匹配，扳动力矩控制在成年人徒手操作的舒适区间内，即使是公称压力1.6MPa的工况下，启闭操作也不需要耗费过大的力气，同时手柄末端做了圆弧过渡处理，操作时不会硌手，长时间操作也不会出现手部不适。

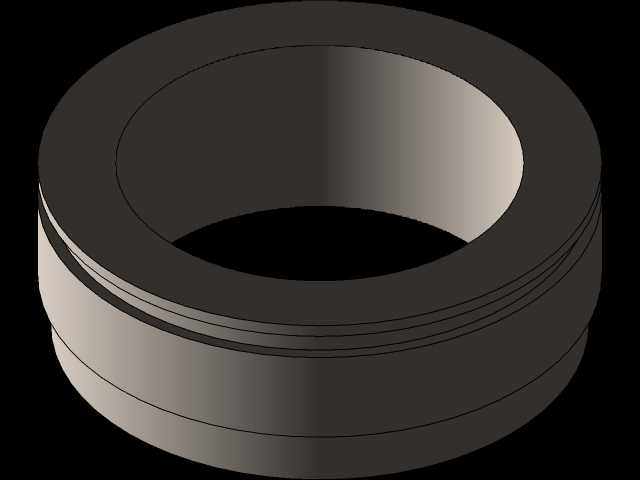

　　密封件的选型上，这款球阀的阀座采用改性聚四氟乙烯材质，摩擦系数低，启闭过程中球体和阀座的磨损量极小，正常工况下的启闭寿命能达到数千次，同时聚四氟乙烯材质的耐腐蚀性较好，能兼容水、压缩空气、低压蒸汽、弱酸碱流体等多种常见介质，适用场景覆盖了绝大多数民用和普通工业支路的需求。阀杆处的填料采用丁腈橡胶O型圈配合聚四氟乙烯填料的组合密封结构，多层密封能有效避免阀杆处的渗漏，长期使用如果出现轻微渗漏，只需要适当拧紧阀杆处的压盖螺母就能补偿密封磨损，不需要整体更换阀门，运维成本极低。

　　在实际选型应用中，这类3/4英寸的手动球阀常被用作设备的进水总阀、气源支路总阀、暖气片进出水阀、小型循环水系统的支路截断阀，相比同通径的闸阀、截止阀，球阀的流阻更小，全开状态下的流道几乎是直通状态，介质通过时的压力损失可以忽略不计，不会因为阀门的存在导致支路流量不足的问题。同时球阀的启闭速度快，90度扳动就能完成动作，遇到管路泄漏等紧急情况时能快速截断介质，降低故障损失。建模过程中对每个零件的配合公差都做了合理的还原，比如球体和阀座的配合间隙、阀杆和阀体的配合公差、手柄和阀杆的方榫连接尺寸都符合实际加工要求，能直接用于同类产品的结构参考、装配模拟，也能用于管路排布时的干涉检查，提前预判安装过程中可能出现的空间冲突问题，避免现场安装时才发现阀门和周边管路、设备部件碰撞的问题。
