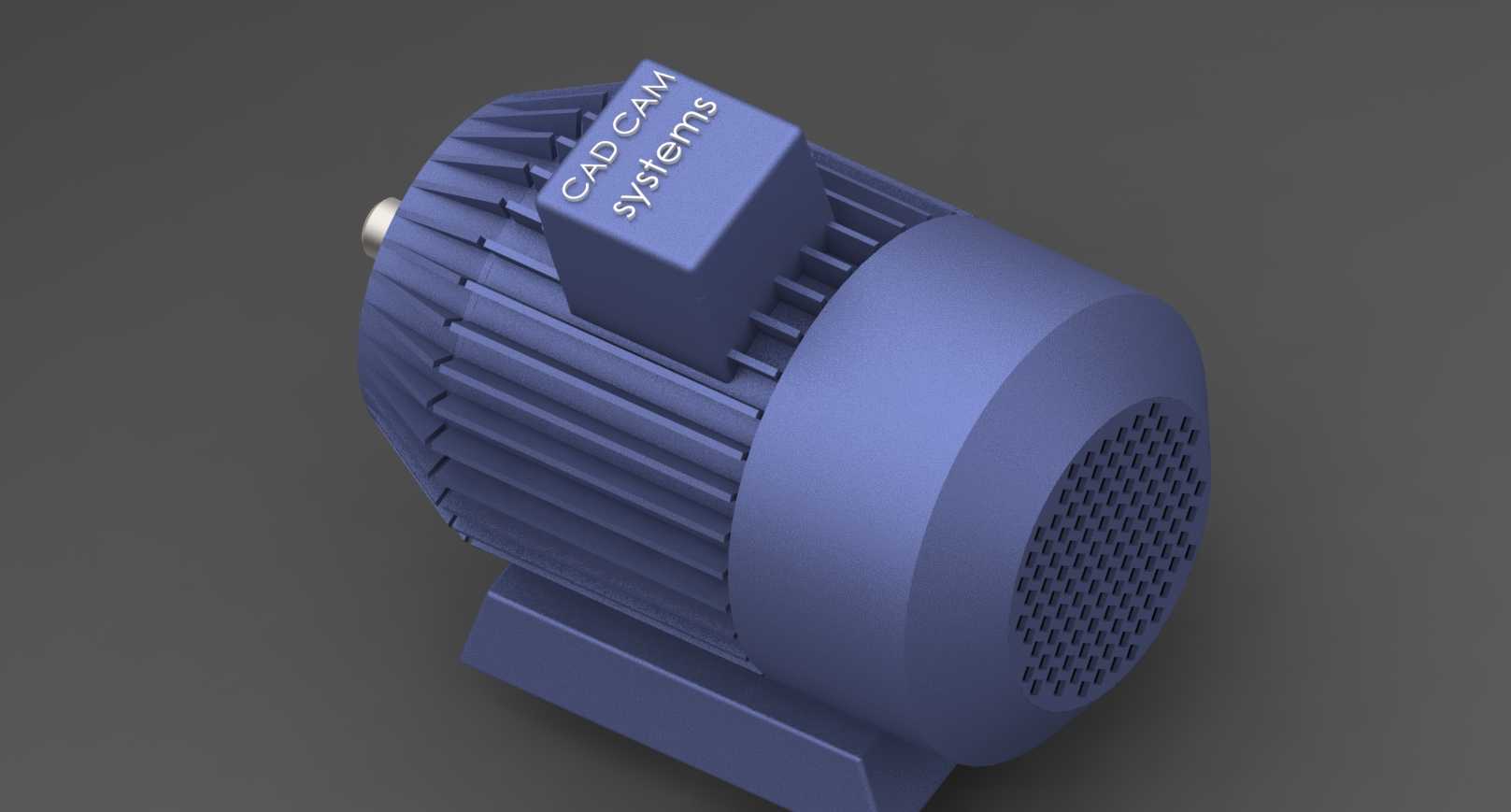

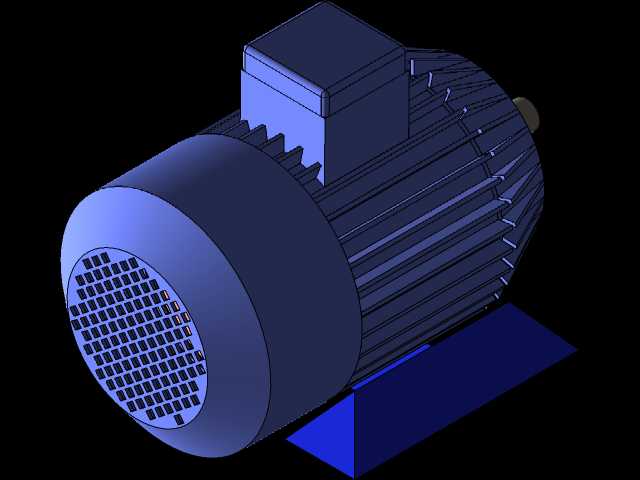

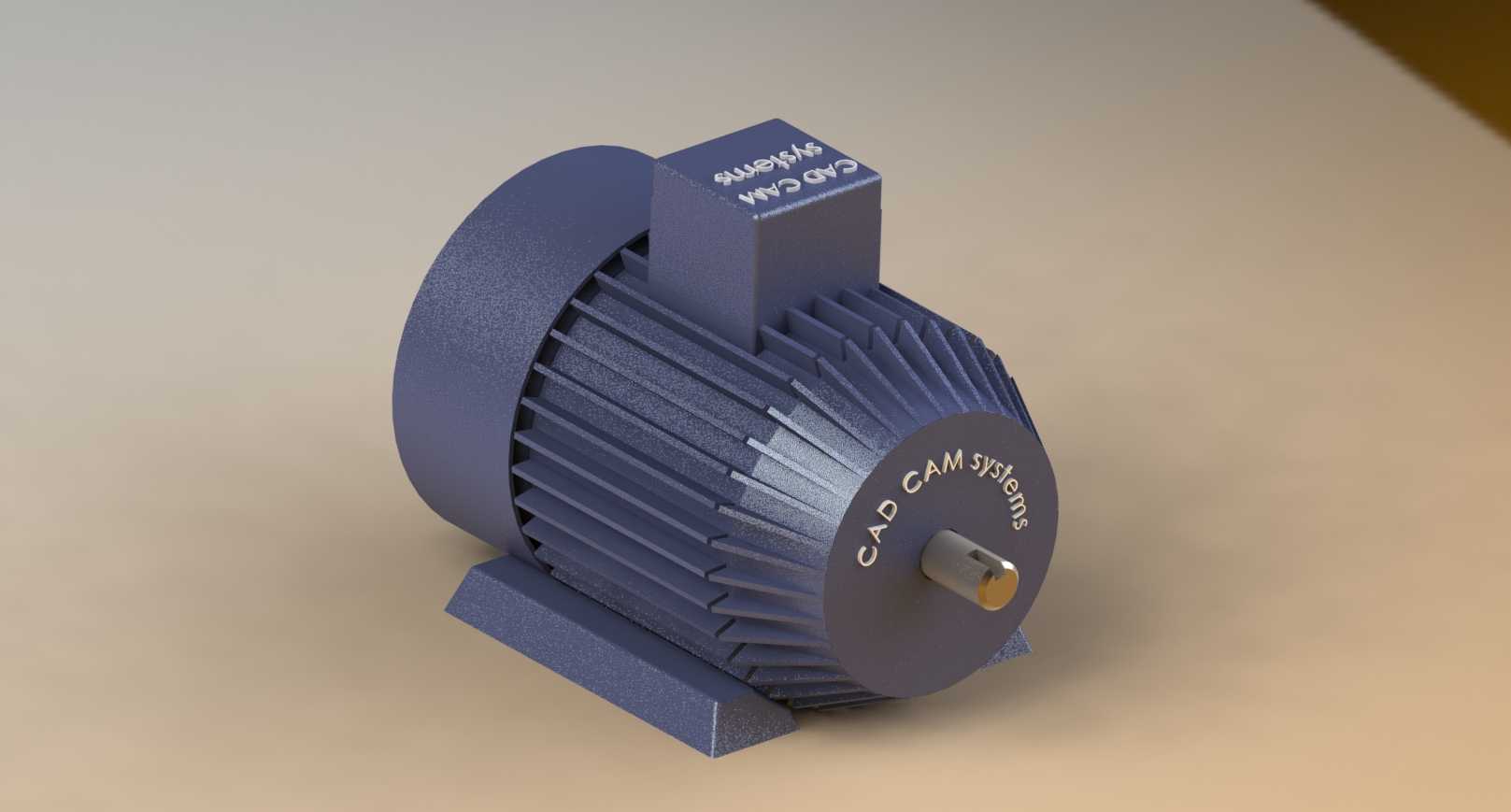

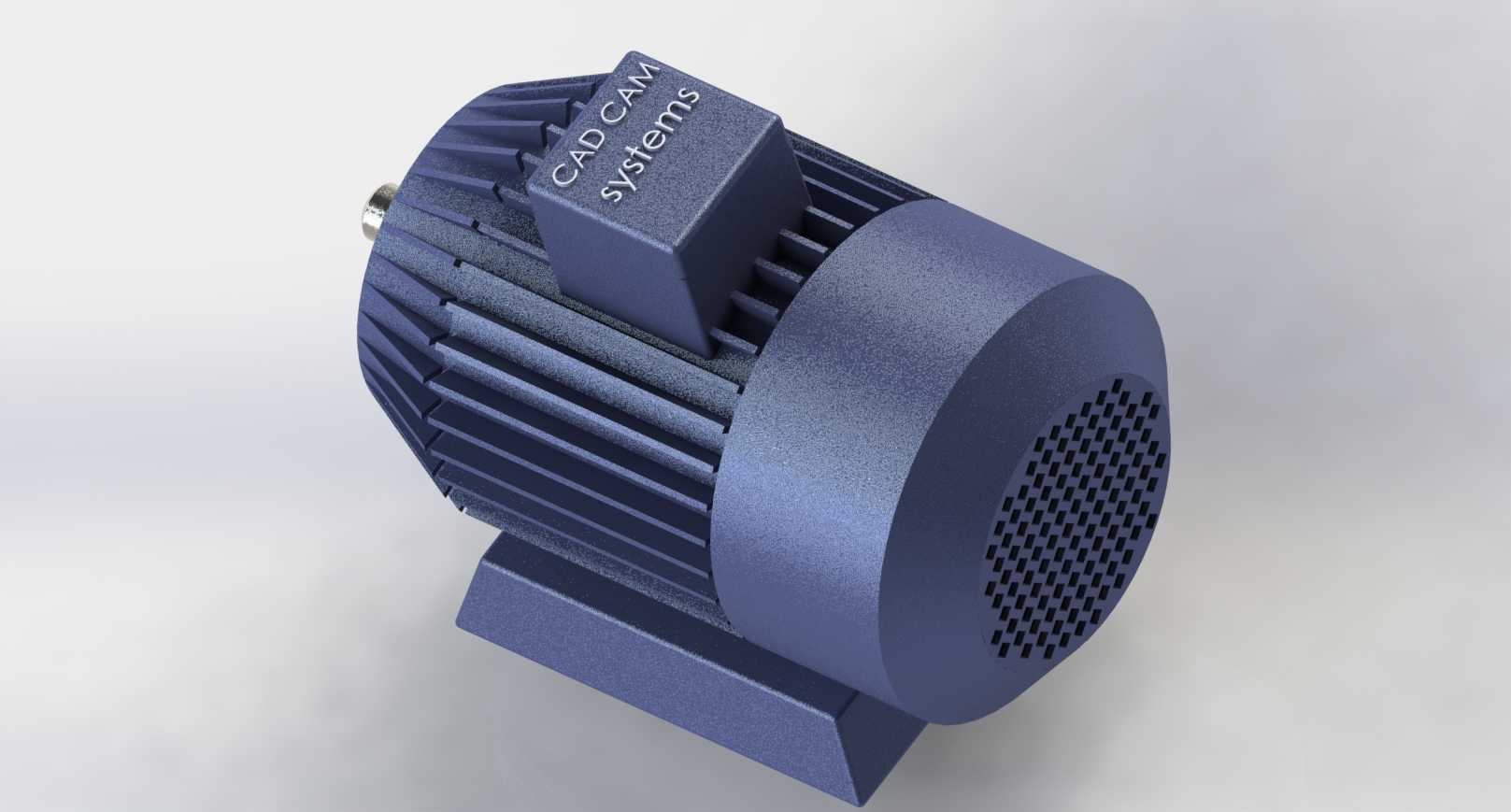

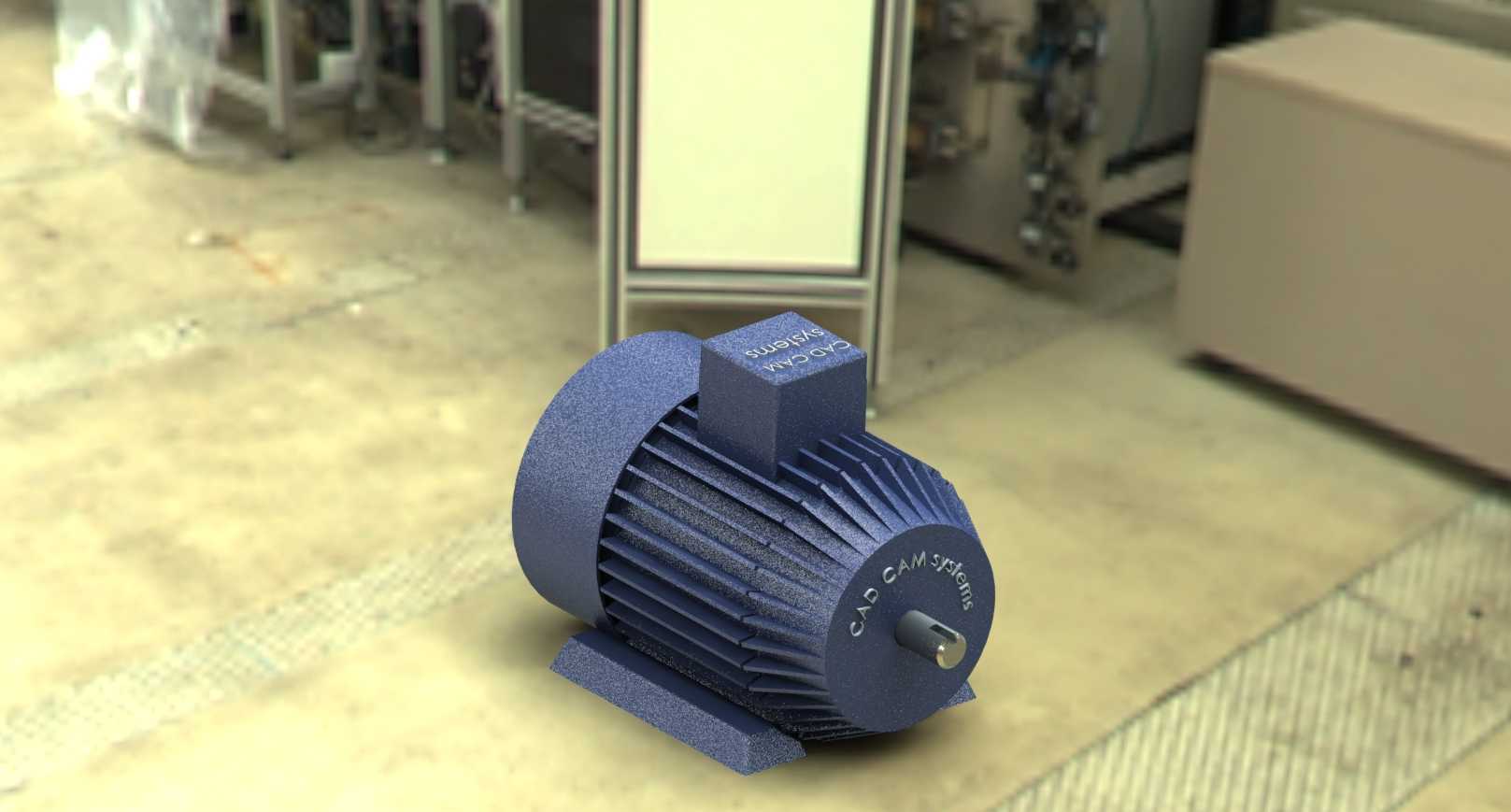

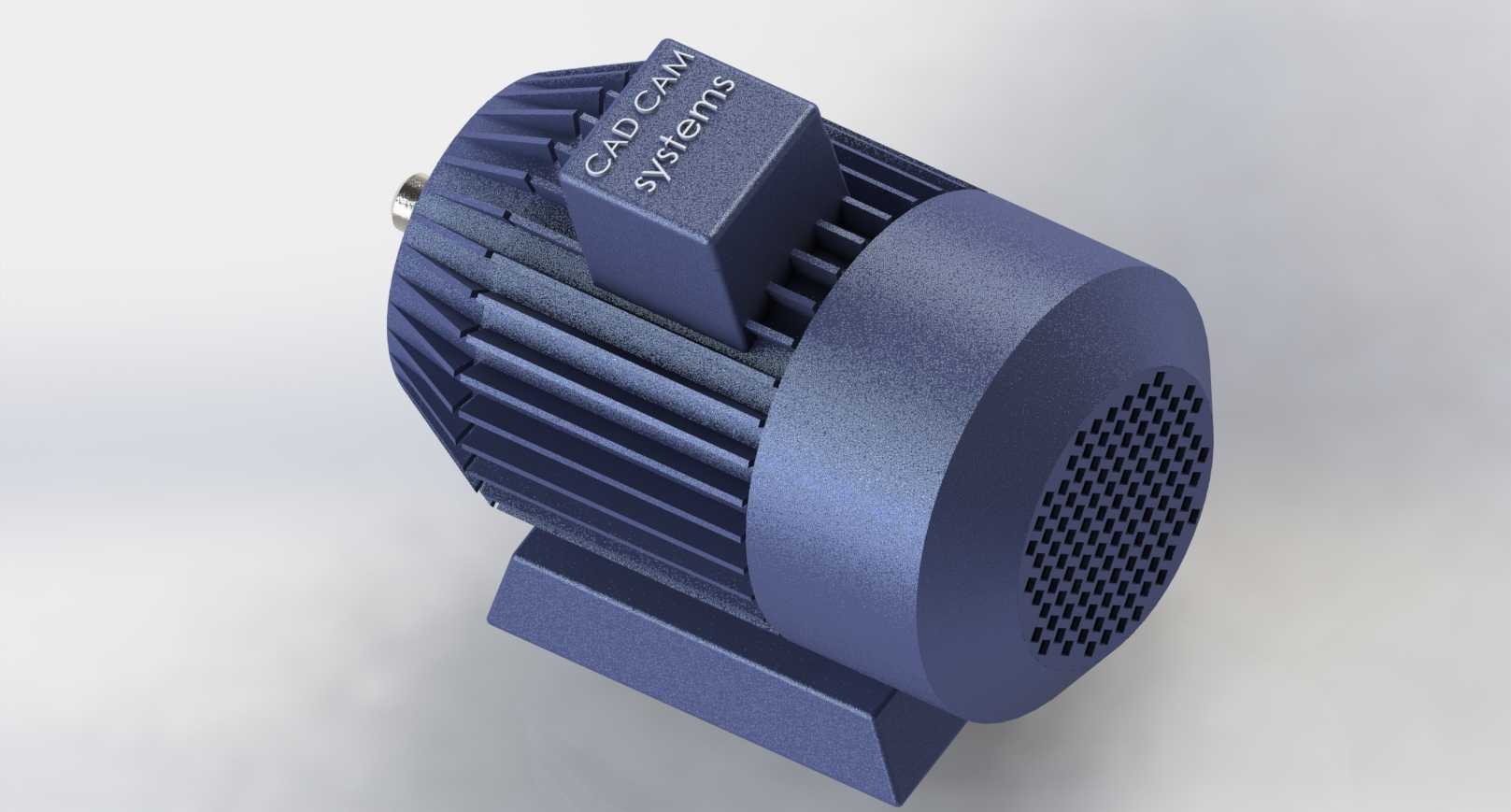

工业用鼠笼式三相异步电动机三维结构

　　这款鼠笼式异步电动机的三维结构还原，完全围绕工业现场实际安装与运维需求搭建，没有做多余的外观美化，所有结构特征都对应量产实物的加工与装配逻辑。从应用场景来看，这类电机覆盖了绝大多数通用工业传动场合，不管是车间输送线的辊道驱动、小型机床的主轴动力输入、风机水泵的转矩输出，还是自动化设备的负载端动力源，都能见到同结构电机的身影，属于工业现场保有量最高的动力部件之一，做这类结构的三维建模，核心是要把安装边界、配合尺寸、运维预留空间做准确，不然导出的工程图根本没法直接用于设备布局。

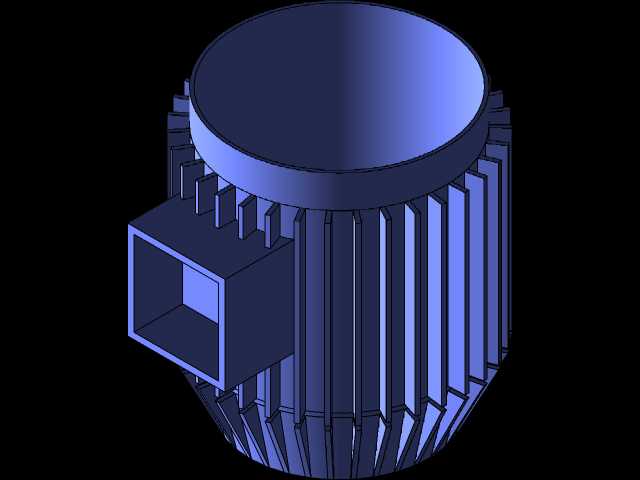

　　从功能特性来看，模型完整还原了封闭式电机的防护结构，机壳部分的轴向散热筋没有做简化处理，每一条筋的高度、间距、拔模斜度都和实物一致——这部分结构直接关系到电机额定运行时的散热效率，散热筋的排布方向顺着电机运行时的转子风叶气流方向，能把绕组产生的热量快速传导到机壳表面带走，建模时如果随意简化筋条数量或者改变倾斜角度，后续做热仿真分析时结果会出现明显偏差。接线盒部分的结构做了独立拆分，盒体与机壳的连接法兰、出线口的密封槽、内部接线端子的安装位都有体现，实际现场接线时，接线盒的朝向可以根据进线方向调整四个安装角度，模型里预留了对应的安装孔位特征，方便布局时灵活调整进线方向，避免和周边设备的走线桥架产生干涉。

　　设计思路上，整个模型采用自底向上的装配逻辑，先做定子铁芯与绕组的内部核心结构，再匹配机壳的过盈配合尺寸，之后装配转子轴、前后端盖、轴承室、安装底座，最后叠加散热筋、接线盒、吊环、铭牌区域这些外部特征。轴伸端的尺寸严格按照通用电机的轴径公差带建模，键槽的宽度、深度、长度都对应标准配合尺寸，方便后续直接装配联轴器、带轮或者齿轮等传动部件，不需要二次修改尺寸。前后端盖的轴承室位置做了同轴度约束，还原实际加工时的一次装夹定位基准，避免建模时出现端盖装配后转子偏心的问题，端盖上的紧固螺栓孔位置均匀分布，对应机壳上的螺纹孔位，装配时的拧紧顺序逻辑也能通过模型的孔位排布直观体现。

　　外形尺寸与安装边界部分，模型严格遵循通用小型异步电机的安装尺寸规范，底座的安装孔中心距、轴伸中心到底座安装面的中心高、轴伸的伸出长度、接线盒的外轮廓突出尺寸、电机整体的总长与外径都做了精准还原。做设备布局时，只需要把这个模型导入装配体，就能直接校核安装空间：比如电机尾部需要预留的散热通风距离、接线盒开盖需要的操作空间、底座安装时螺栓的操作空间、轴伸端传动部件的装配预留长度，这些边界尺寸都没有做压缩，完全匹配现场实际安装需求。另外，电机底座的地脚部分做了加强筋结构，对应实物的铸造圆角与壁厚，能承受电机启动与运行时的振动载荷，不会因为长期运行出现底座开裂的问题，吊环的安装位置在机壳顶部重心位置，方便现场吊装时保持电机水平，避免吊装过程中磕碰轴伸或者散热筋。

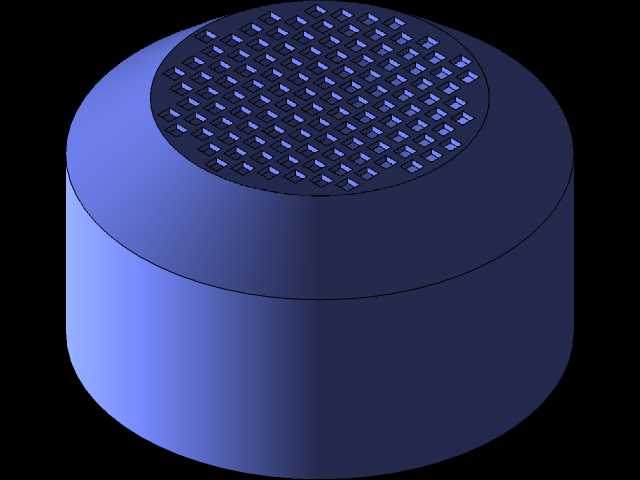

　　从结构细节来看，风扇罩的通风孔排布、风叶的角度、轴承的密封结构、油嘴的预留位置这些容易被忽略的细节也都做了还原，这些结构虽然不影响整体安装，但在做设备运维仿真、拆装培训时，这些细节是必不可少的——比如更换轴承时的拆卸空间、给轴承加注润滑脂时的油嘴位置、清理风扇罩积尘时的拆卸顺序，都能通过这个三维模型直观呈现，不需要再对照二维图纸反复核对空间关系。
