多轮组复合皮带传动机构结构设计

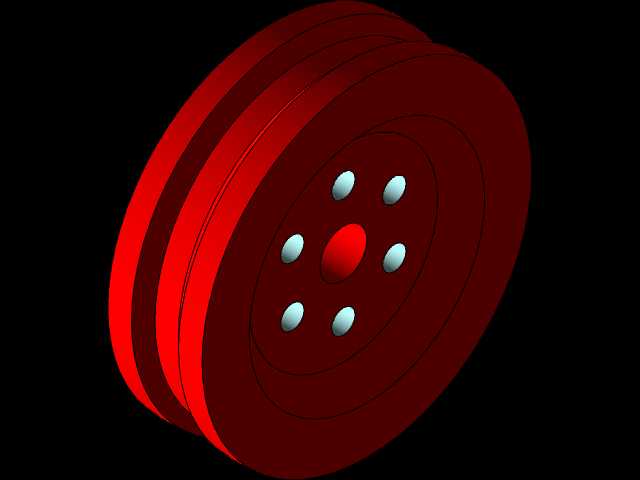

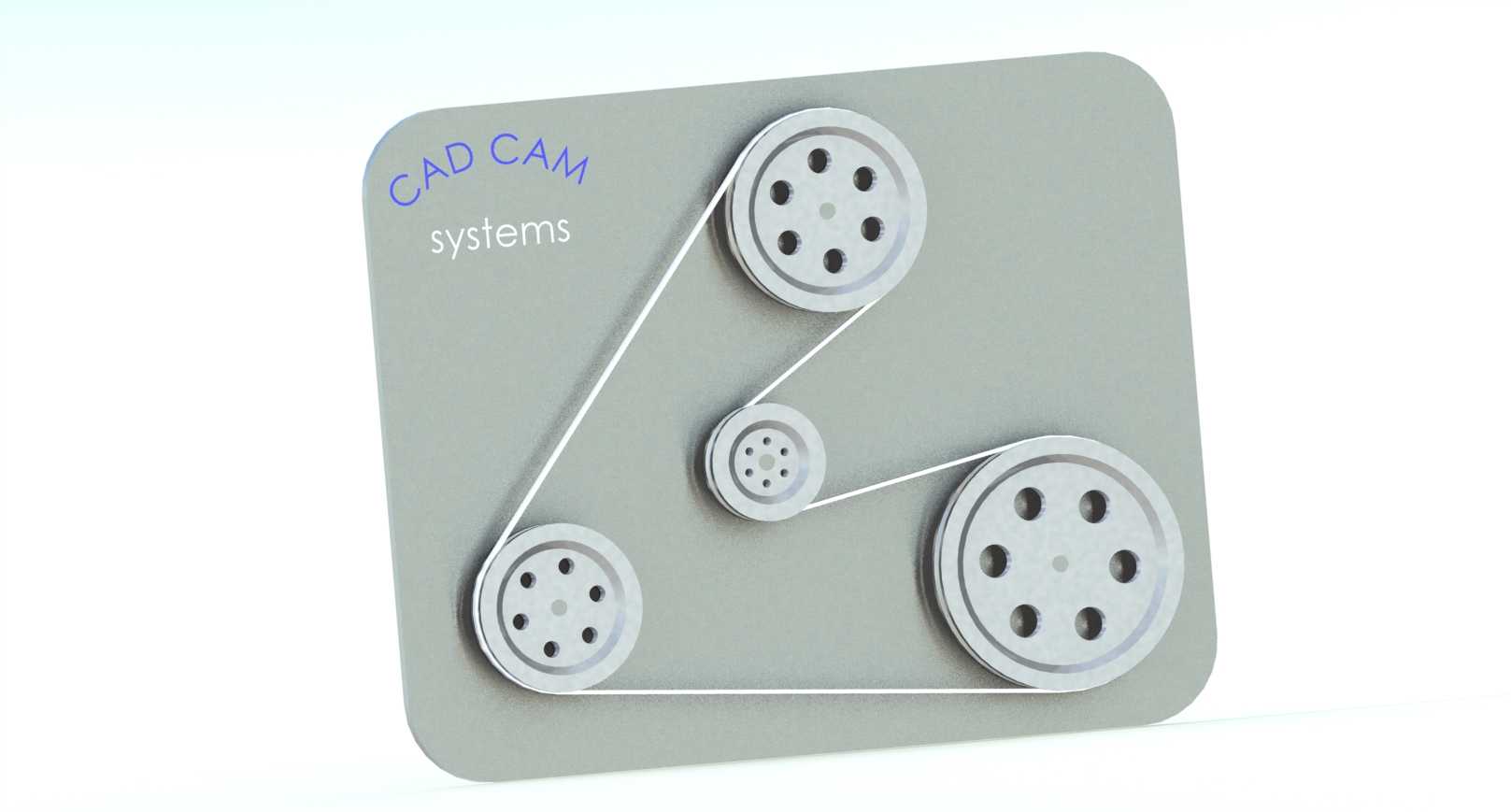

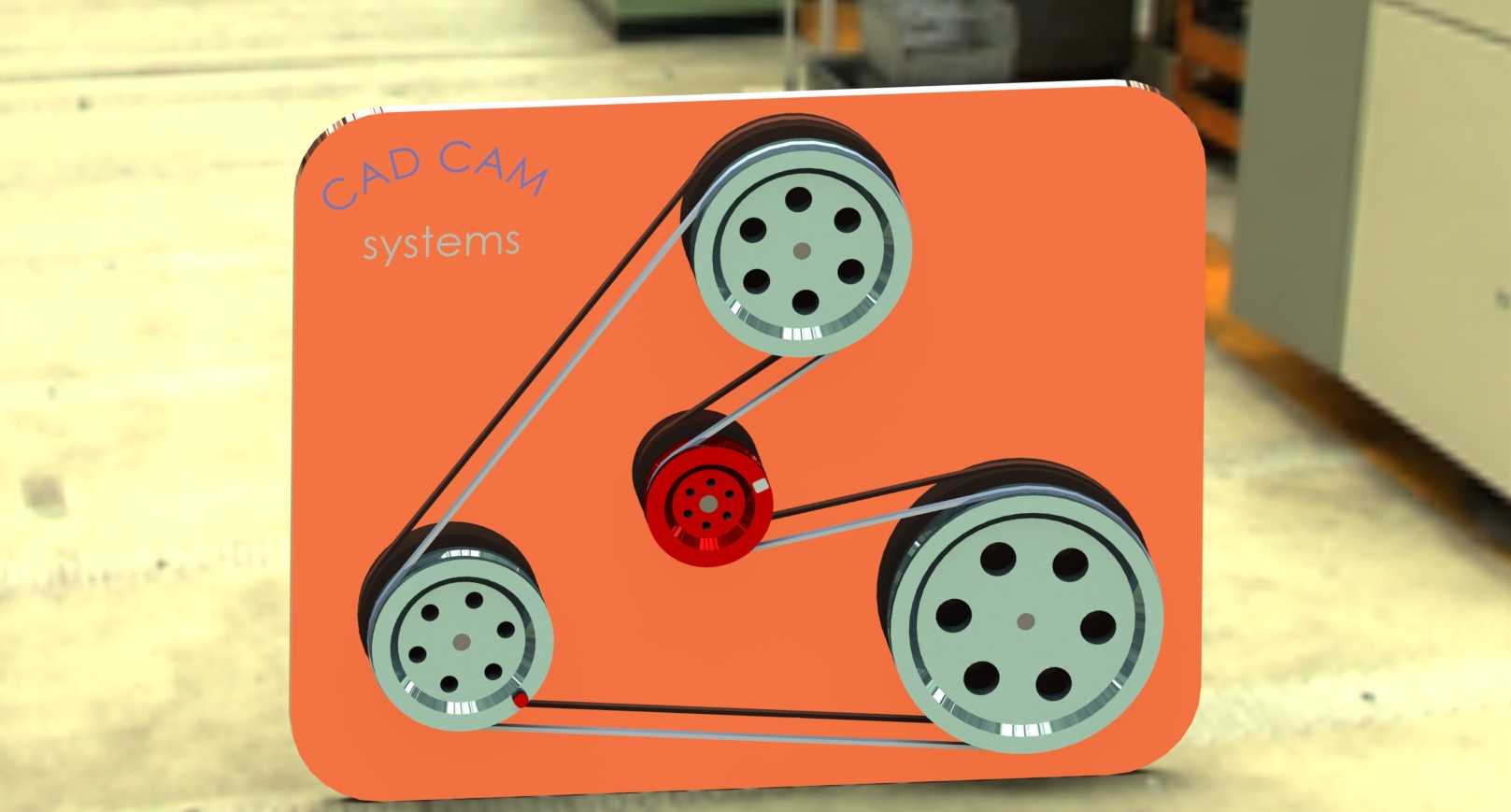

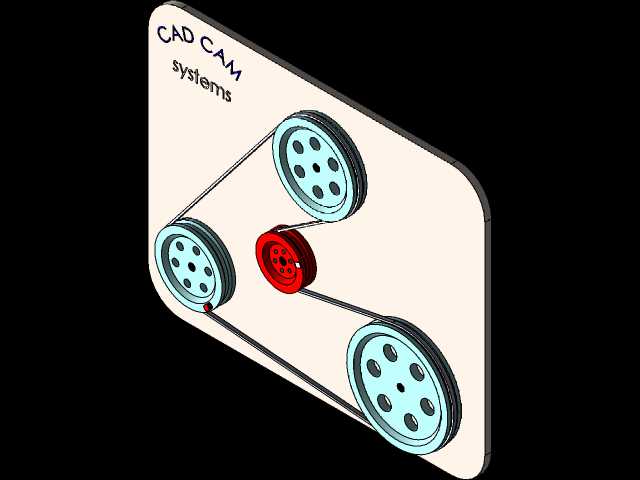

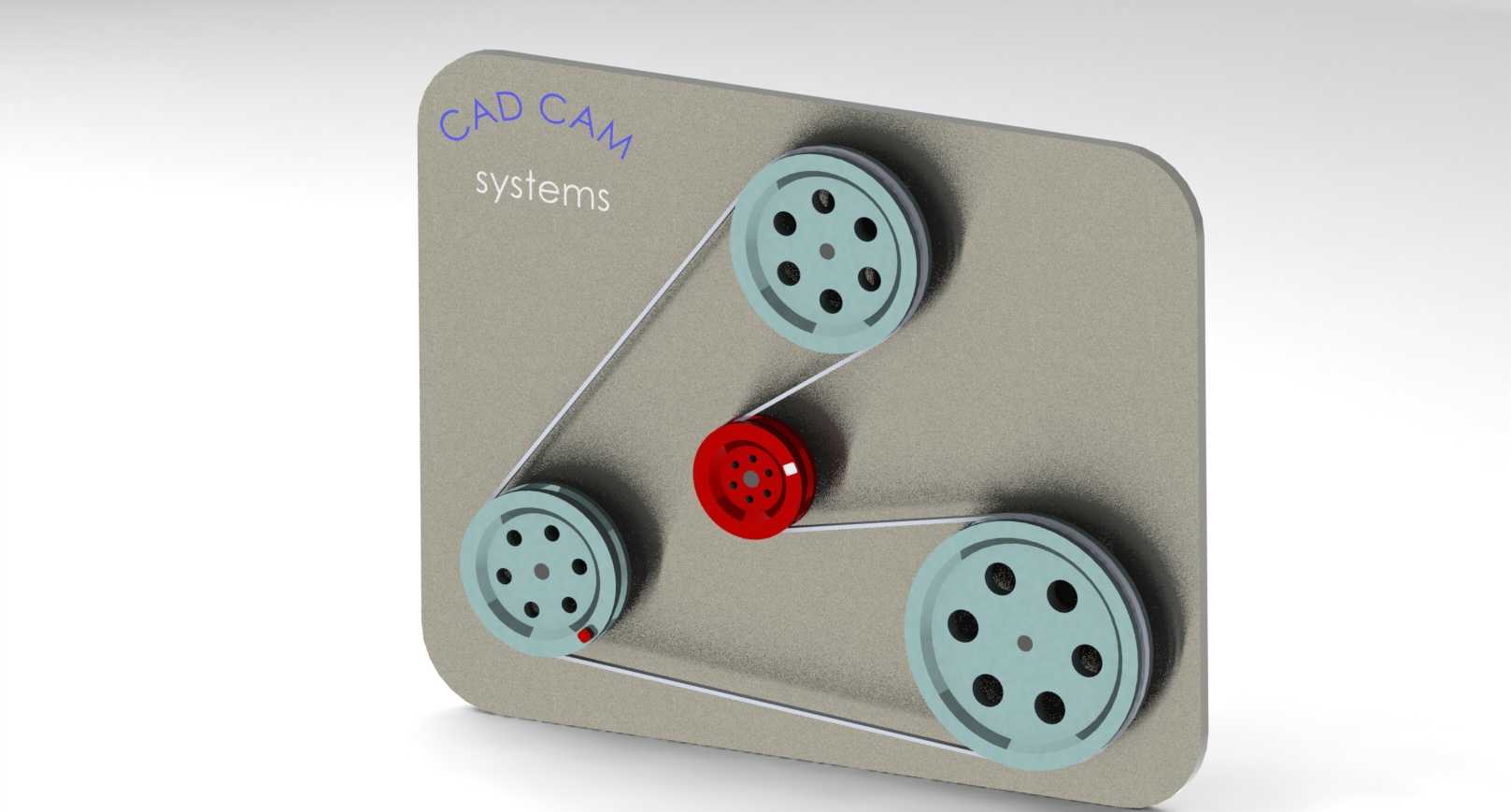

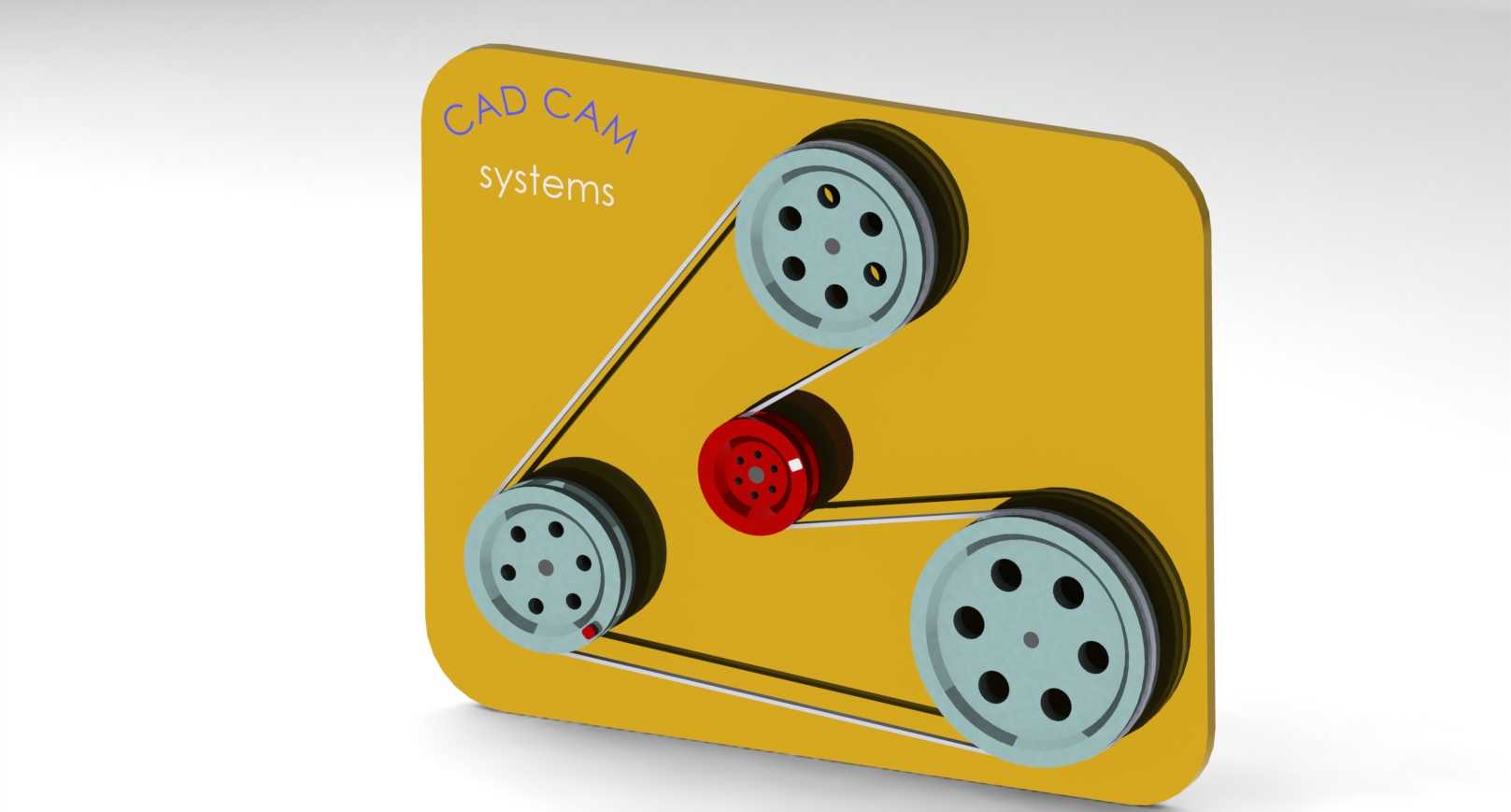

　　这套多轮组复合皮带传动结构，主要面向中小功率的动力分流传输场景，常见于轻工输送设备、小型机床辅机、纺织机械的动力分配单元中，可实现单动力输入下的多轴不同转速输出，替代传统的多电机直驱方案，降低设备整体的动力配置成本。整套机构采用四个不同直径的带轮完成动力路径规划，其中小直径红色带轮为张紧调节轮，其余三个带轮分别对应不同的输出轴位，通过平带的交叉与平行绕接方式，实现部分输出轴的反向转动需求，满足特定工位的旋向匹配要求。

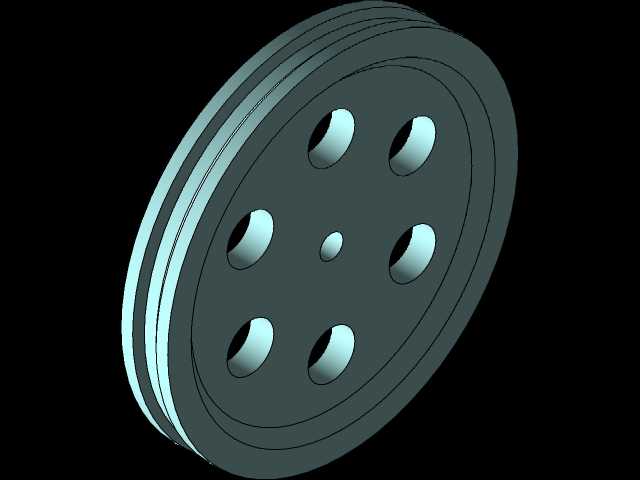

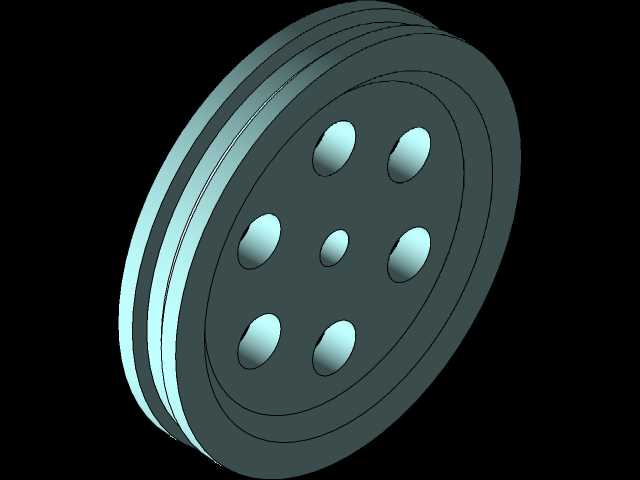

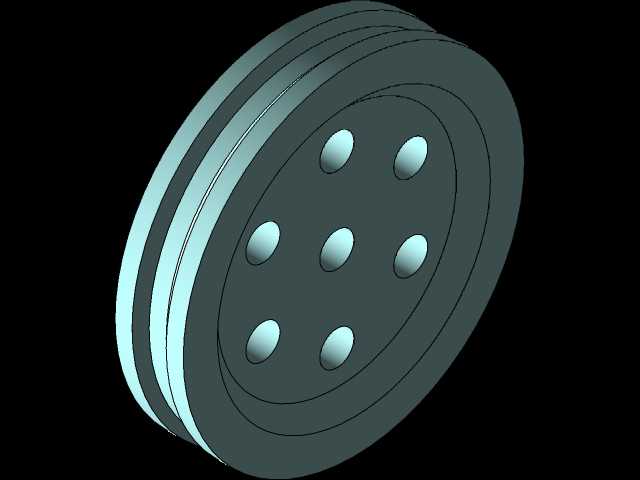

　　从实际安装适配角度看，整套轮系的安装基准为一块整体式安装基板，所有带轮的轴承座均通过螺栓固定在基板的预设定位孔位上，安装时需先校准各带轮的端面共面度，端面跳动公差需控制在0.2mm以内，避免皮带运行过程中出现跑偏、掉带的问题。张紧轮的安装腰型孔预留了15mm的调节行程，可在皮带长期使用出现松弛后，通过调整张紧轮位置补偿皮带的伸长量，无需频繁更换传动皮带，降低日常维护的工作量。带轮本身采用辐板式结构，在保证轮体结构强度的前提下，通过轮辐上的镂空孔降低整体转动惯量，减少启动阶段的动力损耗，轮槽表面做了滚花处理，提升皮带与轮面的接触摩擦力，避免大负载传动下出现打滑丢转的问题。

　　设计过程中优先考虑了传动路径的空间避让，各带轮的中心距经过反复校核，确保皮带绕接过程中不会出现相邻段皮带的干涉摩擦，同时将张紧轮布置在传动路径的松边一侧，避免张紧力过大导致皮带疲劳寿命缩短。不同直径带轮的配比经过转速匹配计算，可根据输入电机的额定转速，直接换算得到三个输出端的对应转速，选型时可直接匹配对应工位的负载转速需求，无需额外做轮系的配比计算。安装基板的边缘预留了与设备主机架连接的固定孔位，孔位采用通用的螺栓孔间距设计，可直接适配多数常规型材机架的安装尺寸，无需额外做转接板设计。

　　在实际工况运行中，这套传动结构可适配0.75kW到3kW区间的动力输入，传动线速度控制在5m/s到15m/s区间时传动效率最优，可长期稳定运行在有一定粉尘的车间环境中，相比齿轮传动具备更好的缓冲吸震能力，可过滤动力输入端的振动冲击，保护后端连接的工作部件。皮带采用平带结构，相比V带具备更好的挠性，可适配小直径带轮的传动场景，同时交叉绕接的皮带段预留了足够的交叉间隙，不会在高速运行时出现摩擦发热的问题。日常运维时仅需定期检查张紧轮的轴承润滑状态，以及皮带的表面磨损情况，即可保证整套机构的长期稳定运行，整体维护成本远低于同功率等级的齿轮传动分动箱结构。
