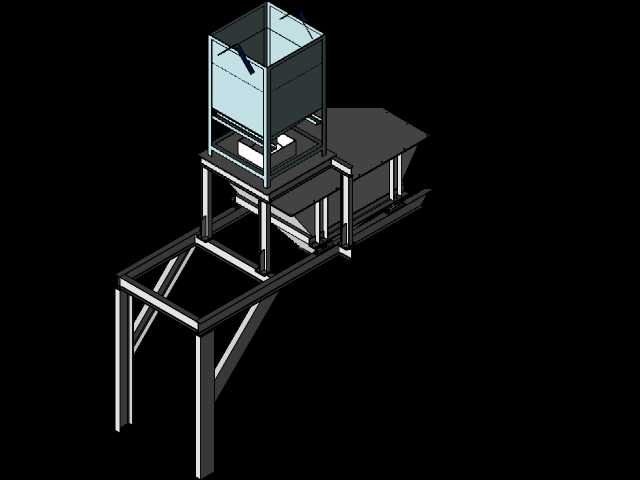

缓冲罐型钢支撑框架结构设计

　　这套缓冲罐配套的型钢支撑框架，是化工、环保、流体输送产线中缓冲类罐体安装环节的核心承载构件，日常工况下主要承担罐体自重、内部介质静载荷、管路传导的振动载荷，同时要抵消现场安装面水平度偏差带来的附加应力，避免罐体直接落地出现沉降、倾斜，或是管路对接错位引发的密封失效问题。

　　从实际应用场景来看，这类支撑框架多配套立式中小型缓冲罐使用，常见于车间工艺管线中段、水处理单元的稳压段、化工配料系统的暂存段，区别于大型储罐的混凝土基座，这种全型钢焊接框架的安装灵活性更强，不需要现场浇筑养护，只要地面做基础硬化、打膨胀螺栓固定即可投用，特别适合技改项目、临时产线搭建，或是车间内层高受限、无法做高位吊装固定的安装场景。

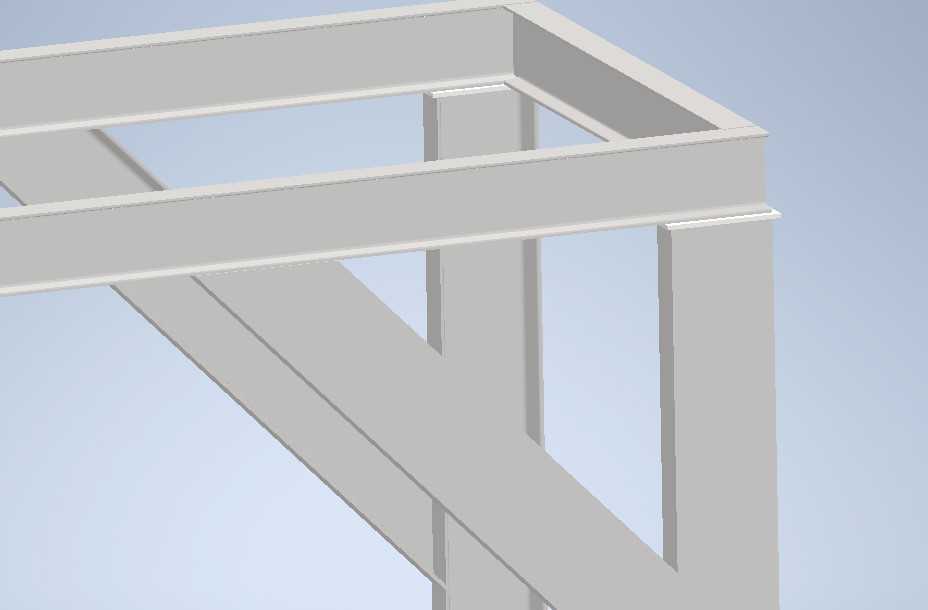

　　设计思路上优先考虑了载荷传递的合理性，主承载梁采用H型钢作为纵向主梁，沿着罐体的支撑脚分布方向布置，所有竖向立柱的位置完全对齐罐体支脚的安装点位，避免梁体承受额外的偏心弯矩；框架顶部的连接横梁采用等边角钢做封边，一方面给罐体支脚提供连续的安装贴合面，另一方面也能增强框架整体的抗扭刚度，避免单侧加载时框架出现平行四边形变形。立柱与主梁的连接节点采用全围焊结构，焊脚尺寸按照主梁腹板厚度的0.7倍取值，节点位置额外加焊三角形加强筋板，抵消长期振动载荷下的焊缝疲劳风险。

　　外形尺寸与安装边界方面，框架的整体长宽尺寸比罐体支脚的分布外轮廓单边多出150mm的操作余量，方便现场人员拧紧紧固螺栓、后期做防腐维护；框架的整体高度按照罐体底部离地面300mm的净空设计，这个高度既可以满足罐体底部排污阀的安装、操作空间需求，也能避免地面积水、积灰对罐体底部的腐蚀，同时预留了后期加装称重模块的改造空间，如果后续需要做罐体物料的动态称重，不需要重新更换框架，只要在每个支脚位置加装称重传感器即可。框架底部的立柱端板上预留了长圆形的安装孔，孔的长度方向预留了20mm的安装调节量，抵消现场基础螺栓预埋的位置偏差，降低现场安装的对位难度。

　　功能特性上，这套框架做了等强度设计，所有构件的应力冗余控制在1.5倍额定载荷，既不会因为构件选型过小出现承载不足，也不会因为过度选型造成材料浪费；框架的所有外露棱边都做了倒角处理，避免安装过程中划伤施工人员；表面处理按照工业车间的常规防腐要求做了喷砂除锈后喷防锈底漆，后期可以根据现场的腐蚀环境选择加刷面漆或是做热浸锌处理。另外框架的横向联系梁布置在立柱高度的1/2位置，把长立柱分成两段，有效提升了立柱的长细比，避免立柱在受压时出现失稳变形，即使遇到管路水锤带来的瞬间冲击载荷，框架也能保持结构稳定，不会出现永久性变形。

　　在实际建模过程中，所有型钢的截面都采用了国标标准型材的参数，没有做自定义的异形截面，方便后期出工程图时直接统计材料用量，采购环节不需要额外定制型钢，直接从市场采购标准型材即可下料加工；所有的焊缝位置都在模型中做了明确的标识，加工时可以直接按照模型标注的焊脚尺寸施工，不需要二次做节点设计。框架的顶部安装孔位完全匹配对应缓冲罐的支脚尺寸，安装时只要把罐体吊放到框架上，对齐孔位拧紧紧固螺栓即可，不需要现场配钻，大幅缩短现场安装的工期。
