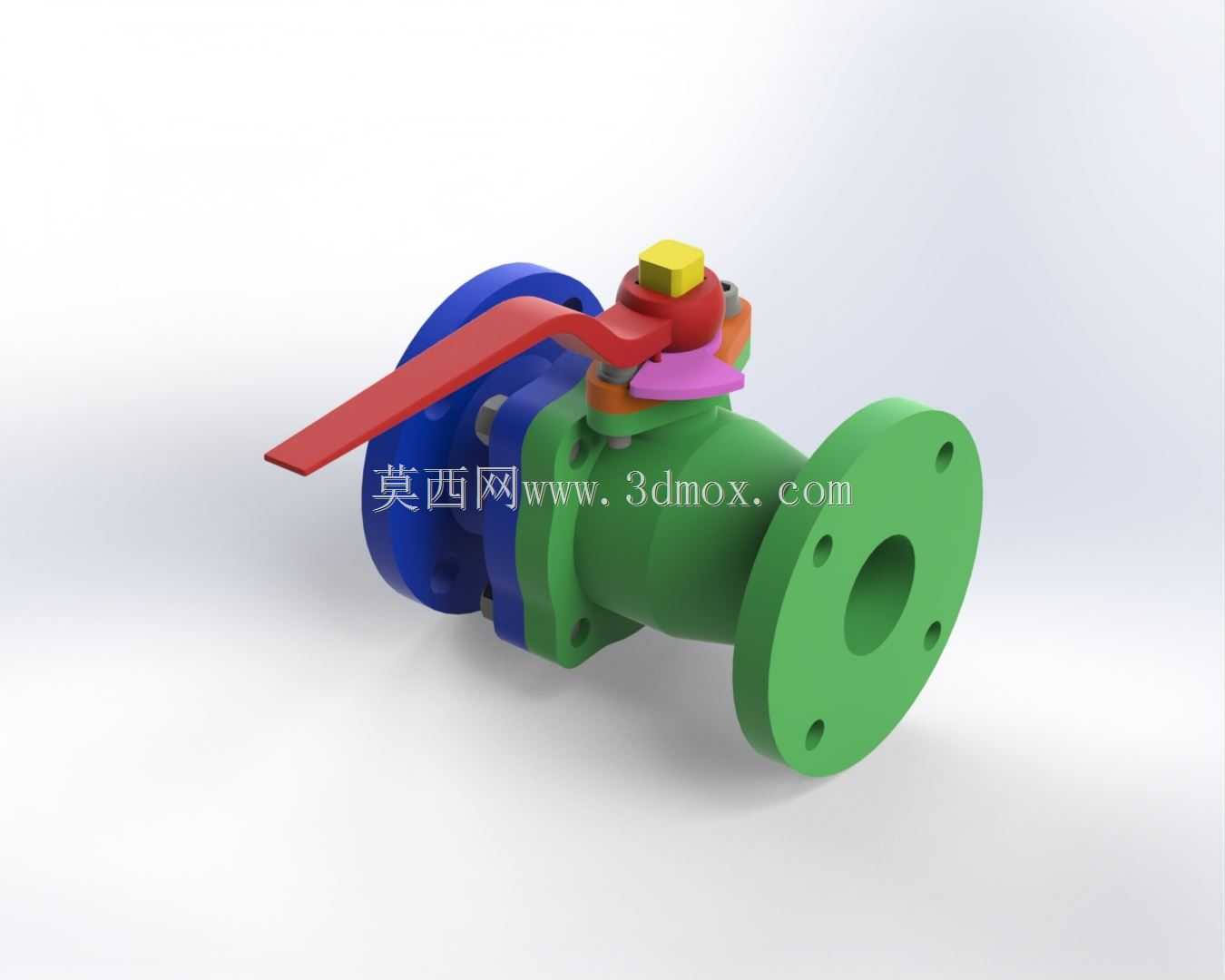

法兰连接式手动控制工业球阀结构设计

　　在化工流体输送、市政给排水、中小型工业循环水系统的管路布设中，这类法兰连接的手动球阀是管路通断控制的核心基础元件，区别于对夹式、螺纹连接的小通径球阀，法兰式结构的适配场景更偏向中低压、公称通径在DN50到DN150区间的固定管路，安装时不需要额外加工管端螺纹，通过配对法兰与管路端法兰对齐后穿入螺栓紧固即可，密封面的压紧力均匀分布，长期运行下的密封可靠性比螺纹连接结构更稳定，也方便后期管路检修时的整体拆装，不需要转动管段就能完成阀门的更换作业。从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯的加工精度直接决定了阀门的内漏水平，建模时球芯的通孔直径与管路通径做了等径设计，也就是全通径结构，流体通过时的流阻几乎和等径直管一致，

　　不会在阀腔内部形成明显的节流效应，对于输送含有少量固体颗粒的流体、或者需要定期通球扫线的管路来说，全通径结构的适配性远高于缩径球阀，不会出现扫球卡滞、颗粒堆积在阀腔台阶处的问题。手动操作的杠杆式手柄做了加长力臂设计，操作时的力矩传递更直接，手柄端部的红色包覆层是现场辨识度设计，工业现场巡检人员可以远距离通过手柄的朝向快速判断阀门的开关状态——当手柄与管路轴向平行时阀门处于全开位，垂直时为全关位，不需要额外加装阀位指示器就能完成状态确认，手柄与阀杆的连接部位做了扁方定位结构，避免长期操作后手柄与阀杆出现相对转动导致的阀位误判。阀杆的密封采用多层填料函结构，建模时预留了填料压盖的调节余量，现场运行如果出现阀杆处微漏，不需要拆解阀门整体，

　　只要均匀拧紧填料压盖的两个紧固螺栓就能补偿填料的磨损量，降低现场维护的工作量。两端的法兰连接面严格遵循对应压力等级的法兰尺寸标准，螺栓孔的中心距、法兰密封面的凸台高度、密封面的粗糙度要求都在建模时做了参数化约束，用户选型时只要匹配对应管路的法兰标准，不需要额外加工过渡连接件就能直接完成装配。阀体的中法兰连接部位采用螺栓紧固加缠绕式垫片密封的结构，把左右阀体的连接面做了止口定位，装配时可以自动保证同轴度，不会出现球芯偏移导致的开关卡涩问题，阀座的密封材料选用改性聚四氟乙烯，适配的工作温度区间在-20℃到180℃之间，对于常规的水、油品、弱腐蚀性化工介质都能满足密封要求。从安装边界来看，建模时已经预留了手柄操作的空间余量，

　　阀门安装时手柄侧需要留出至少一倍手柄长度的操作空间，避免现场管路支架或者其他设备遮挡手柄导致无法完成全开全关操作，阀门整体的结构长度遵循对应通径球阀的国标尺寸要求，替换同参数旧阀门时不需要调整现有管路的间距，直接对位安装即可。在实际工况应用中，这类手动球阀主要用于管路的截断功能，不建议用来做节流调节，如果长期在半开半关状态下运行，高速流体的冲刷会快速损伤球芯表面和阀座密封面，导致内漏问题提前出现，建模时也对球芯的表面硬化处理做了结构预留，如果是用于含颗粒介质的工况，可以在球芯表面堆焊硬质合金提升耐磨性能，不需要改动整体安装尺寸就能完成材质升级。
