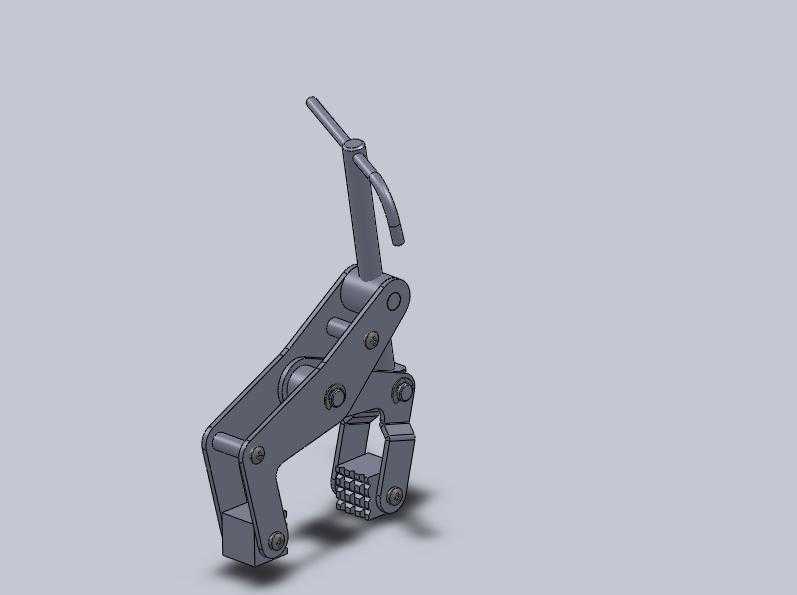

手动杠杆式快速夹紧工装夹具结构

　　这类手动杠杆式夹紧结构，在小批量零部件加工、工位临时装夹、现场维修配装场景里的出镜率极高，不像液压、气动夹紧需要配套动力源，纯机械结构的设计让它可以脱离管线独立使用，哪怕是野外抢修、无气源电源的临时作业点，操作人员单手就能完成装夹锁紧动作，适配的装夹场景覆盖了薄钣金定位、小型机加工件装夹、焊接工位工件固定、装配工序零件夹持等多个环节，尤其适合多品种小批量的柔性生产场景，不用针对每个工件定制专属夹具，调整钳口的开合范围就能适配一定尺寸区间的工件。从结构设计逻辑来看，整套机构采用了杠杆增力+肘节自锁的组合原理，操作端的加长摇臂在扳动过程中，通过多组铰接销轴传递力矩，带动钳口组件做闭合夹紧动作，当摇臂扳动到过死点位置后，

　　整套机构会形成机械自锁，哪怕夹紧过程中工件受到切削力、焊接应力带来的反向冲击力，钳口也不会出现松脱移位的情况，不需要额外增加锁止结构就能保持稳定的夹紧力。钳口位置做了齿形防滑处理，咬合面的齿纹角度经过匹配设计，既可以保证对金属工件表面有足够的咬合摩擦力，避免装夹过程中工件打滑偏移，又不会因为齿尖过于尖锐在工件表面留下过深的压痕，对于表面质量要求较高的精加工件，还可以在钳口位置加装铜质或者尼龙材质的防护垫片，拓展装夹的适配范围。整套结构的铰接点都采用了销轴配合的转动副设计，销轴与安装孔之间预留了合理的配合间隙，既保证扳动过程中各连杆动作顺畅无卡滞，又不会因为间隙过大导致夹紧过程中出现旷量，影响装夹的定位精度。

　　摇臂末端做了弯折的握柄设计，握持位置的弧度贴合人手操作的施力角度，操作人员扳动的时候不需要刻意调整手腕角度，长时间重复装夹操作也不容易产生手部疲劳，握柄表面可以根据使用需求加装防滑胶套，进一步提升操作的握持摩擦力，避免手上沾有切削液、油污的时候出现打滑。从安装边界来看，这套夹紧机构的底座预留了标准化的安装孔位，可以直接通过螺栓固定在工作台面、焊接工装平台或者专用夹具基板上，整体的外轮廓尺寸紧凑，不会占用过多的工位操作空间，钳口的最大开合行程可以通过调整连杆的铰接位置做小范围适配，常规状态下可以夹持厚度在0到35毫米区间的工件，夹紧力的大小可以根据扳动摇臂的行程做微调，针对薄壁类易变形工件，

　　可以控制扳动的角度避免夹紧力过大导致工件变形，针对厚重的毛坯件则可以将摇臂扳到底，获得最大的夹紧力保证装夹可靠性。在实际使用过程中，这套结构的维护成本极低，所有铰接位置都可以定期加注润滑脂减少转动磨损，没有易损的电子元件或者密封件，哪怕在多粉尘、多焊渣的焊接工位使用，只需要定期清理铰接缝隙里的杂物就能保证动作顺畅，不会像气动夹具那样因为密封件老化出现漏气泄压的问题，也不会像液压夹具那样存在液压油泄漏污染工件的风险。钳口组件采用了可拆卸的设计，当齿形咬合面经过长期使用出现磨损之后，只需要松开固定钳口的紧固螺钉，更换新的钳口块就能恢复夹紧性能，不需要更换整套夹具主体，大幅降低了长期使用的备件成本。在结构建模的过程中，各连杆的长度比例经过反复校核，保证操作摇臂的扳动角度控制在人手舒适操作的60度区间内，从松开状态到锁紧状态不需要过大的操作行程，操作人员单次动作就能完成装夹或者松脱，相比传统的螺旋式虎钳，装夹效率可以提升三倍以上，尤其适合需要频繁拆装工件的流水作业工位。整套机构的主体零件都采用了钣金冲压+机加工的组合工艺，连杆部分采用高强度钢板冲压成型后做淬火处理，保证足够的结构强度，在承受最大夹紧力的时候不会出现连杆弯曲变形的情况，销轴部分采用合金钢材质做表面硬化处理，提升铰接位置的耐磨性能，延长整套夹具的使用寿命。
