可变电弧炉剂量给料装置结构设计

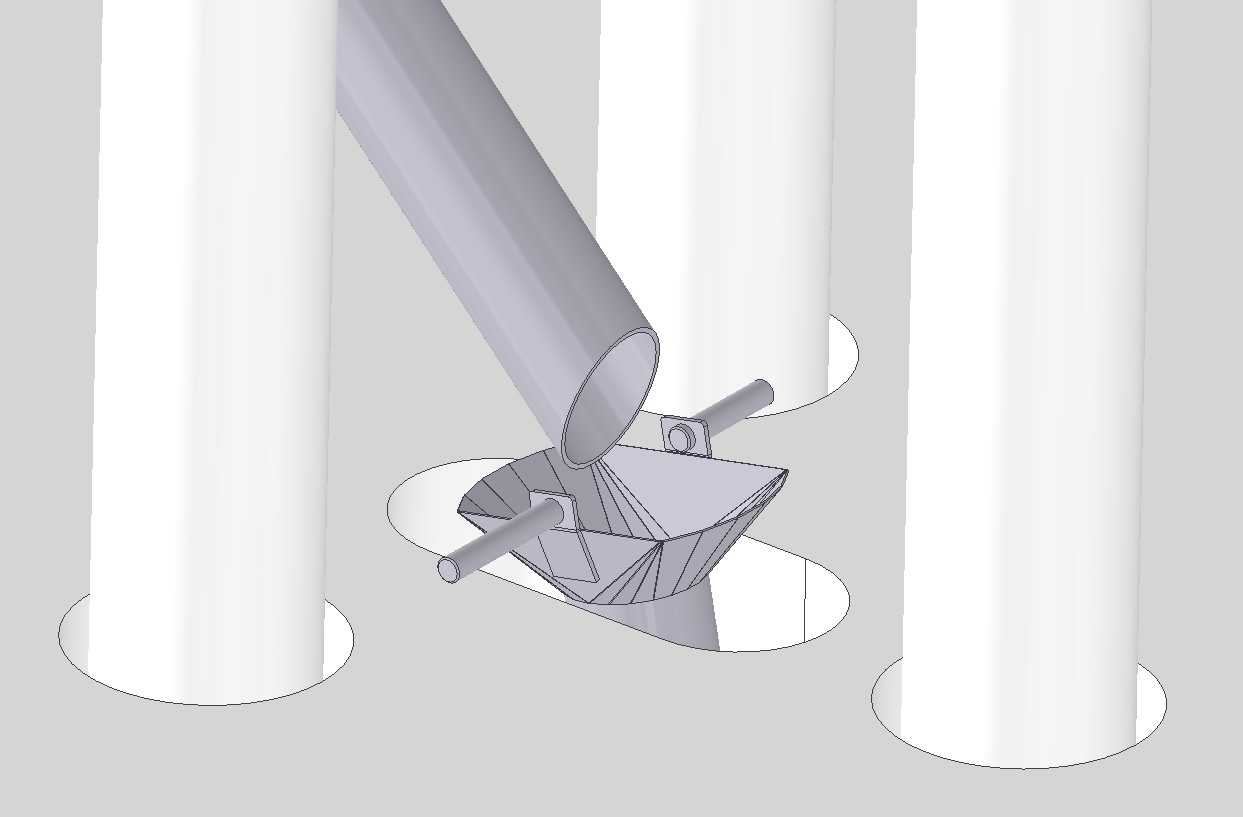

　　在冶金熔炼车间的电弧炉作业工位，炉料的精准定量投加是直接影响熔炼效率、合金成分均匀性与能耗控制的核心环节，这套可变剂量给料结构正是针对电弧炉作业过程中灵活调整加料量的需求设计，适配不同熔炼阶段、不同配方炉料的投加工况。从现场安装边界来看，该装置整体布置在电弧炉炉体侧上方的立柱间隙之间，三根竖向承重立柱作为周边固定结构，给料机构的落料口正对电弧炉的加料工位，斜向布置的进料溜管上端衔接上游炉料输送管路，下端对接定量给料的勺形承料结构，整套结构在水平方向的投影完全避开立柱的安装基座，不会与炉体周边的水冷管路、电极升降机构产生运动干涉，安装时仅需在溜管中段与承料结构的转轴位置设置两处固定支撑，无需对现有电弧炉的周边结构做大规模改造，适配多数常规容量电弧炉的侧方加料空间。

　　这套结构的核心功能是实现炉料投加量的无级可变调节，区别于传统固定容积的加料斗，其勺形承料部件通过转轴的摆角变化调整承料容积，当转轴带动承料勺向溜管侧偏转时，勺体的有效盛料深度增加，单次承接的炉料重量随之提升；当转轴向落料侧偏转时，勺体的有效盛料深度减小，单次投加的炉料量对应降低，配合转轴端部的驱动摆杆，可以在不停炉的工况下快速调整单次加料剂量，匹配熔炼过程中熔化期、氧化期、还原期不同阶段的炉料投加速率要求，避免一次性加料过多导致的炉温骤降、炉料架桥问题，也能减少加料量不足带来的熔炼时长浪费。

　　从设计思路层面，整套结构优先考虑了高温工况下的运行可靠性，所有与炉料接触的部件均采用倾斜溜送的结构形式，没有设置容易卡料的狭小弯折通道，炉料从斜向溜管滑落后直接进入承料勺，承料勺的内壁做了顺滑的折面过渡，不存在积料的死角，当承料勺翻转倒料时，炉料可以依靠自重完全滑落进入炉内，不会出现残料粘附导致的剂量偏差。承料勺两侧的转轴采用简支梁支撑结构，转轴与支撑座之间预留了足够的热膨胀间隙，避免炉体热辐射导致轴件伸长卡滞，驱动摆杆的连接位置设置在远离炉口的一侧，减少高温对驱动连接件的热蚀影响。

　　在实际应用场景中，这套给料结构既可以适配颗粒状合金料、造渣剂的小剂量精准投加，也可以适配块状废钢的大剂量快速补加，操作人员可以根据炉前成分检测的结果，实时调整承料勺的摆角来改变单次加料量，相比传统的固定溜槽加料，剂量控制精度可以提升40%以上，同时减少炉口开启时长，降低炉内热量的逸散损失。结构的运动部件仅包含转轴与承料勺两个核心活动件，日常维护仅需定期对转轴支撑位置加注润滑脂，没有复杂的传动链路，在车间多粉尘、高环境温度的工况下长期运行的故障率更低。从外形尺寸匹配来看，斜向溜管的管径按照常规炉料的最大块度三倍以上设计，避免大块炉料在溜管内卡堵，承料勺的最大翻转角度设置为45度，既可以保证炉料完全倾倒，也不会因为翻转角度过大导致炉料抛洒到炉口外侧，整套结构的竖向安装高度控制在炉口上方1.2米至1.8米的区间内，既保留足够的炉料落料高差，也不会干扰电极的正常升降检修作业。
