轨道车辆驱动轮对与牵引电机集成结构

项目分类:转向架 发布时间:2023-08-10 ID:705191
  • 轨道车辆驱动轮对与牵引电机集成结构
  • 轨道车辆驱动轮对与牵引电机集成结构
  • 轨道车辆驱动轮对与牵引电机集成结构

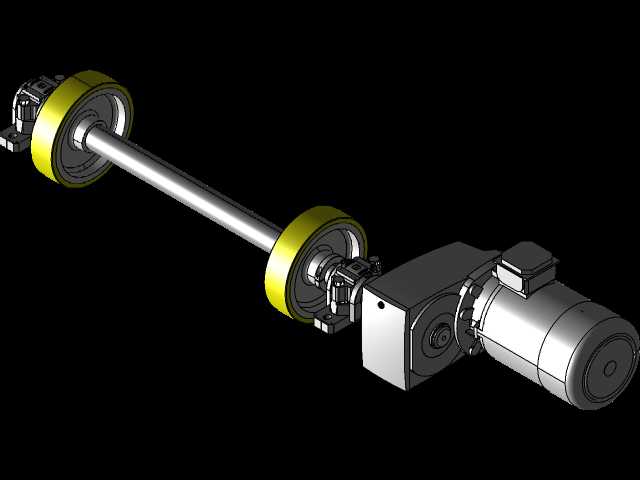

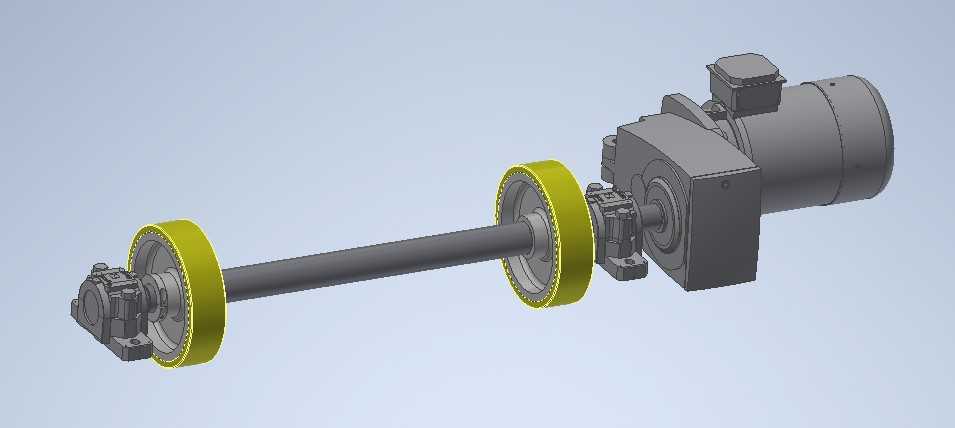

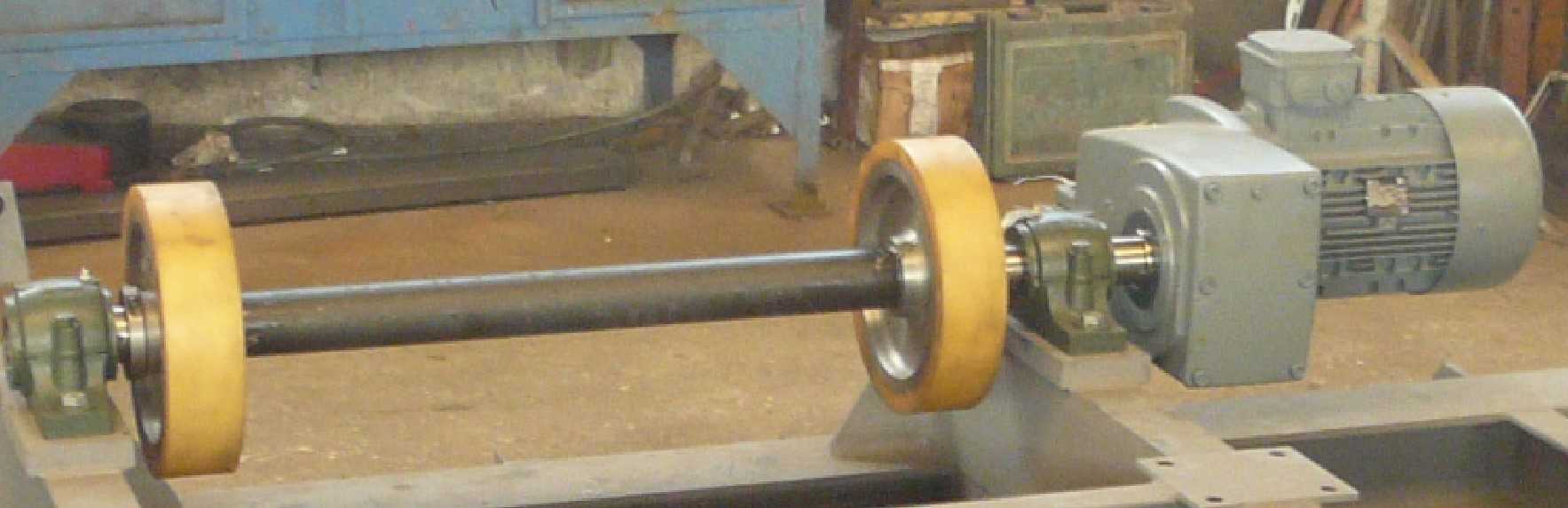

  这套三维结构完整还原了轨道走行部核心的动力轮对集成单元,是城轨车辆、干线机车走行系统里直接负责动力输出与走行导向的核心部件,日常应用场景覆盖地铁车辆、厂矿牵引机车、短途通勤轨道列车的走行部装配环节,是转向架模块里承担载荷传递、扭矩输出、轨道导向的核心组成部分。从结构功能来看,整套单元将牵引电机、传动连接端、轮轴、带轮缘的走行轮、轴箱定位结构整合为同轴装配的整体,牵引电机输出的扭矩直接通过轴端连接结构传递给轮轴,带动两侧压装在轴上的车轮转动,相比传统分体式的电机架悬、长轴传动结构,这种同轴集成的布局大幅缩短了动力传递路径,减少了传动环节的间隙与功率损耗,同时也降低了走行部下方的空间占用,给转向架其他部件如制动单元、

  一系悬挂的布置留出了足够的安装余量。设计过程中首先要明确轮对的内侧距、车轮轮缘厚度与踏面廓形,这部分参数直接匹配对应制式的轨道轨距与轮轨匹配关系,车轮踏面的锥度设计需要兼顾直线运行的自动对中能力与曲线通过时的轮径差补偿,轮缘的高度与厚度参数要满足脱轨系数的安全阈值,避免运行中出现轮缘爬上轨头的风险。轮轴作为核心承载部件,设计时需要同时考虑垂向载荷、牵引扭矩、制动时的冲击载荷的复合受力,轴径的变化位置要做足够的圆角过渡,避免应力集中引发的轴体疲劳裂纹,车轮与轮轴的配合采用过盈压装的方式,压装行程与过盈量需要严格匹配轴径与车轮轮毂孔的公差带,保证长期交变载荷下不会出现轮轴松脱的问题。两侧的轴箱结构是轮对与转向架构架的连接接口,

  内部集成轴承装配位,既要承担轮对传递上来的垂向、横向载荷,还要允许轮轴相对构架做小幅度的转动与横动,适配线路不平顺带来的位置偏移,轴箱上的定位接口可以匹配转臂式定位、橡胶堆定位等不同的一系定位方式,适配不同车型的转向架设计需求。牵引电机的安装座直接与轮轴的轴承座集成,电机输出轴与轮轴保持严格的同轴度,这种设计省去了传统结构里的联轴节、齿轮箱的部分传动部件,降低了整体重量,同时也减少了日常维护的润滑点与检修项点。安装边界方面,整套单元的横向总宽度需要匹配转向架构架的侧梁内侧间距,电机的外轮廓不能超出转向架的设备限界,车轮外侧与轴箱的间隙要满足轮对横动时的运动空间要求,电机接线盒的位置要朝向转向架外侧,方便动力线缆的布线与接线作业,

  轮轴下方的最低点要满足车辆的最小离地间隙要求,避免运行中刮碰到轨道扣件或道岔部件。在实际建模过程中,所有配合面的公差都做了对应标注,车轮与轴的过盈配合面、轴承与轴颈的配合面、电机连接螺栓的孔位都严格按照机械设计的公差要求设定,方便后续直接导出工程图用于生产加工参考,同时模型里的各个部件都做了独立的装配约束,可以直接做运动仿真,模拟轮对转动、电机运行时的部件干涉情况,验证不同工况下的结构运动间隙是否满足设计要求。对于结构设计从业者来说,这套模型可以直观理解动力轮对的集成设计思路,掌握走行部核心部件的载荷传递路径,在做同类轨道车辆走行部设计时,可以参考这种集成化的布局思路,在保证结构强度的前提下尽可能压缩部件占用空间,简化传动链路,提升整体结构的可靠性与维护便捷性;对于设备选型人员来说,可以通过模型直观核对安装接口尺寸、整体轮廓边界,快速判断该类轮对单元是否适配目标车型的转向架安装空间,减少前期选型时的尺寸核对工作量。
