SolidWorks搭建列车走行部转向架精细结构

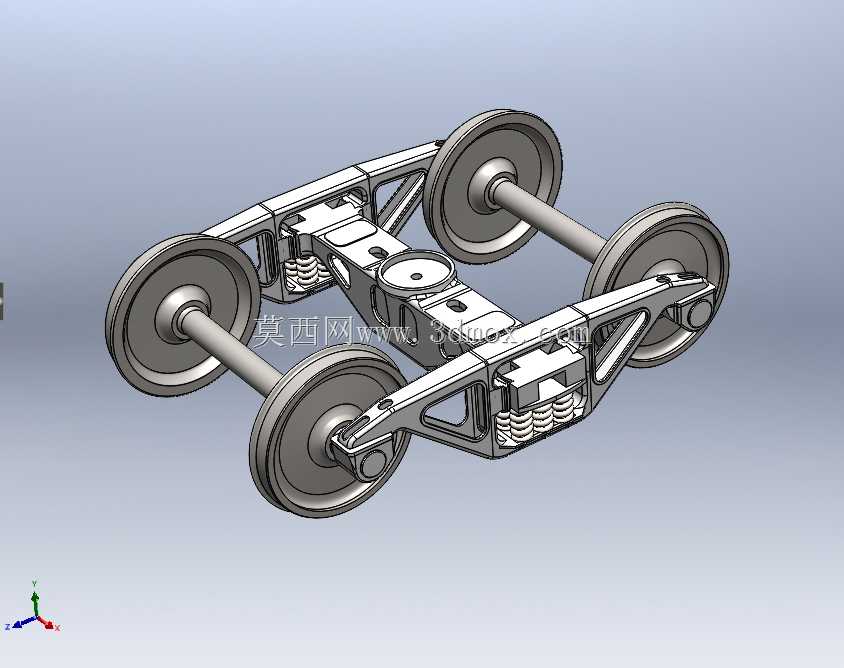

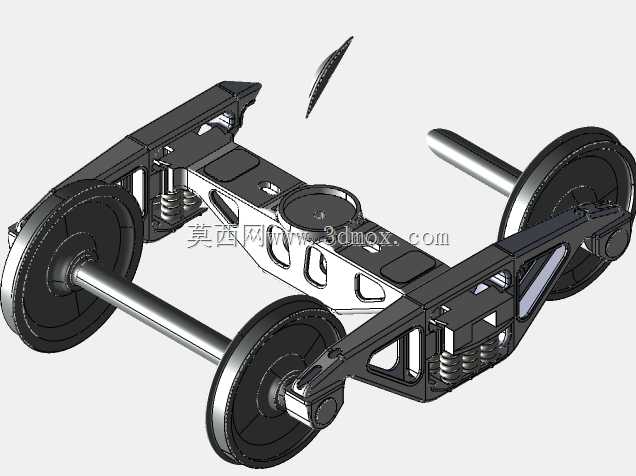

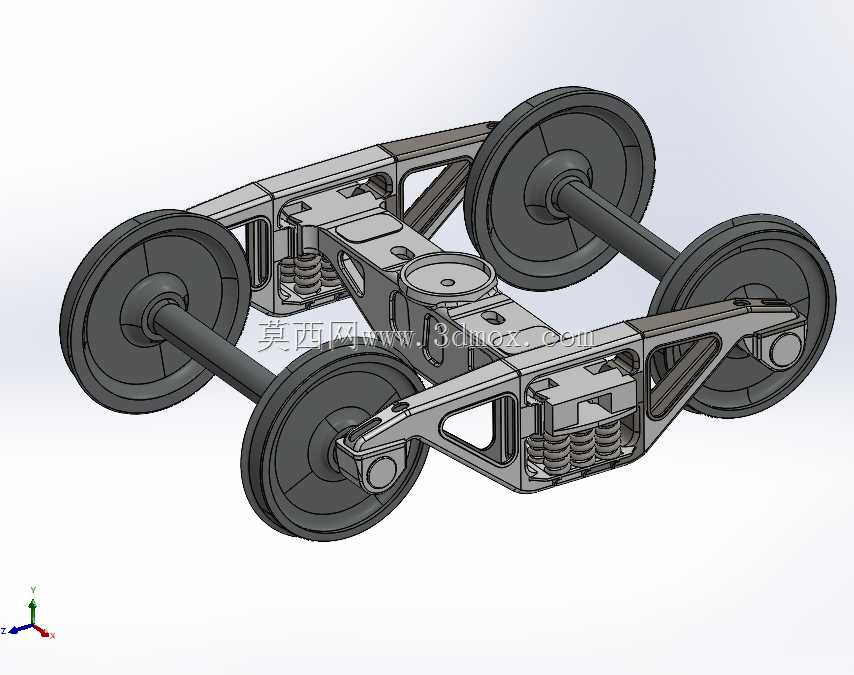

　　做轨交装备结构设计的同行都清楚，转向架是轨道车辆走行系统里最核心的承载部件，所有车体的垂向载荷、横向冲击、纵向牵引制动力，最终都要通过这个部件传递到轮轨接触面上，没有成熟可靠的转向架结构，再高端的车体设计也没法实现稳定的线路运行。这套模型完整还原了铸钢构架式转向架的全部核心装配关系，从轮对与轴箱的配合定位，到一系弹簧的布置位置、阻尼器的安装角度，再到侧架与摇枕的连接限位，每一处装配约束都和实际装车的结构逻辑保持一致，没有为了建模省事简化关键的受力连接部位。

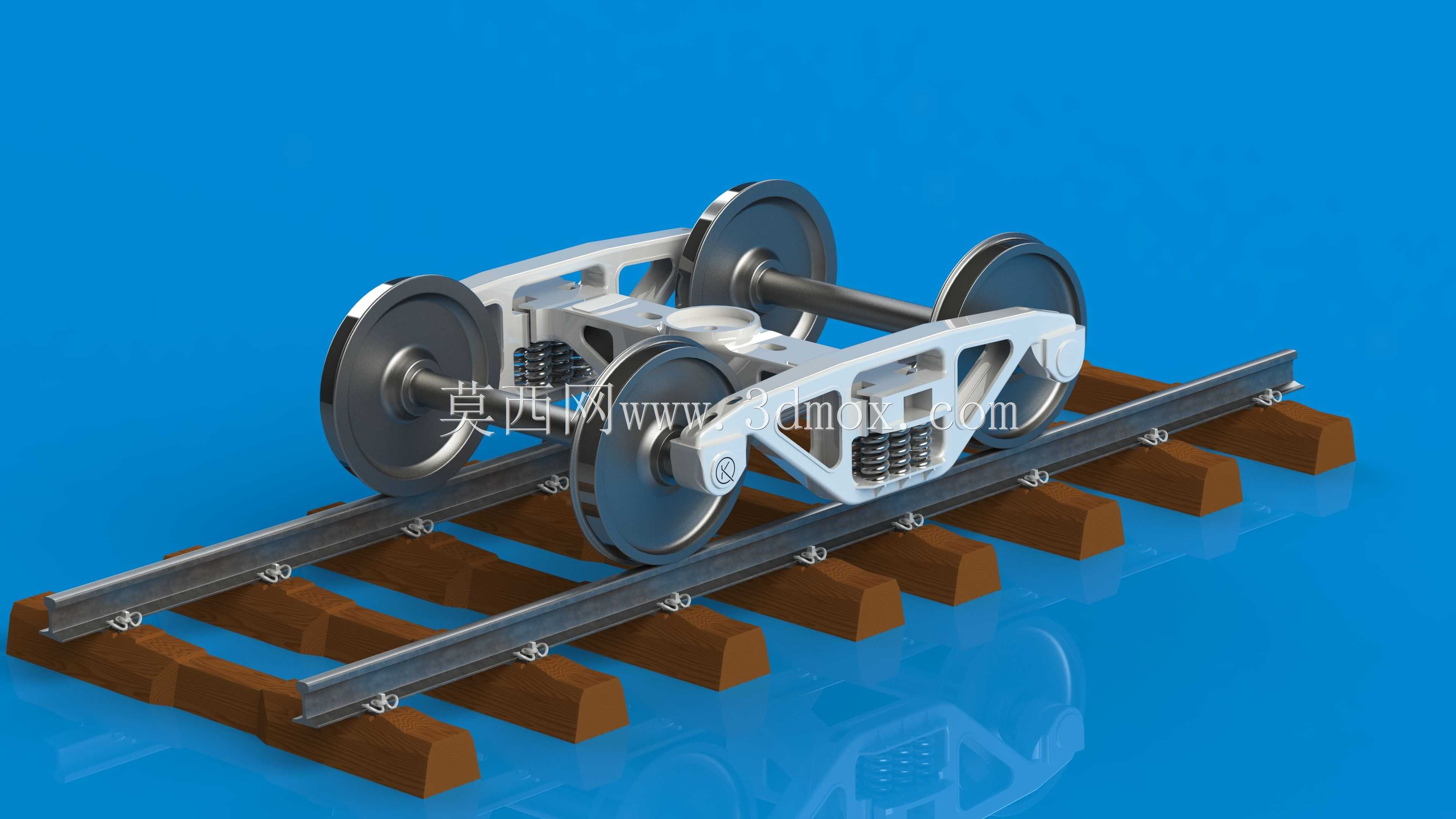

　　从实际线路应用场景来看，这类转向架普遍应用在普速客运列车、货运棚车以及部分厂矿专用轨道车辆上，适配标准1435mm轨距的线路铺设条件，轮对的轮缘厚度、踏面廓形完全符合TB/T相关行业标准，能和国内现有绝大多数正线、站场、厂内线的钢轨实现平顺匹配，不需要额外做轮轨适配修改。在日常线路运行中，转向架首先要承担的是垂向承载功能，车体的全部重量通过心盘传递到摇枕，再经摇枕两端的弹簧组分散到两侧侧架，最终通过轴箱作用在轮对上，模型里的弹簧组按照实际装车的刚度匹配做了等比例还原，每一组弹簧的旋向、中径、有效圈数都和实物保持一致，能直观看到不同载荷下弹簧的压缩行程预留空间，避免设计时出现弹簧并圈碰磨的问题。

　　在结构设计思路上，这套构架采用了传统的三大件式结构，两侧侧架为独立铸钢件，通过摇枕实现横向连接，相比整体焊接构架，这种结构的横向柔性更好，在通过小半径曲线时，两侧轮对可以获得更小的冲角，降低轮缘磨耗，同时铸钢件的抗疲劳性能更适配货运场景下的大载荷冲击工况。轴箱定位采用了导框式定位结构，侧架端部的导槽直接卡在轴箱的导台之上，没有额外的定位转臂或者橡胶节点，结构简单可靠，日常维护时只需要检查导框间隙就能判断定位磨耗情况，非常适合长交路、少维护的货运运营场景。模型里的阻尼器斜向布置在侧架和摇枕之间，安装角度经过实际动力学仿真验证，能够同时抑制垂向振动和横向蛇行运动，避免车辆在高速运行时出现蛇行失稳的情况。

　　从安装边界尺寸来看，这套转向架的固定轴距控制在1800mm范围内，轮径为840mm的标准货车轮径，侧架的下部限界完全符合GB146.1规定的机车车辆限界要求，不会在运行中侵限碰擦线路旁的信号设备或者道岔部件。轴箱中心到构架侧梁外侧的距离预留了足够的轴温传感器、接地装置安装空间，摇枕端部的旁承面高度也和通用货车的上旁承尺寸匹配，不需要修改车体底架的接口尺寸就能直接适配现有的C64、C70等通用货运车型。在制动单元的安装位上，模型预留了闸瓦制动的安装座位置，侧架上的制动梁滑槽完全按照标准尺寸设计，后续如果要加装基础制动装置，直接按照滑槽位置装配制动梁、闸瓦、拉杆组件即可，不需要额外在构架上焊接修改。

　　很多刚接触轨交设计的工程师容易忽略转向架上的细小结构，比如轮对内侧的防尘挡圈、轴箱后部的密封装置、弹簧之间的间隙垫，这些结构在做动力学仿真或者装配干涉检查时如果缺失，很容易导致后续设计出的部件出现装配干涉，或者实际运行中出现密封失效、弹簧错位的问题。这套模型把这些容易被忽略的小部件都做了完整还原，甚至连每一个螺栓的穿向、开口销的开口角度都和实际装车状态一致，不管是用来做新车型的方案参考，还是用来做转向架检修的培训教具，都能直接对应到实物的每一个结构位置，不会出现模型和实物对不上的情况。在曲线通过场景下，构架的侧架和摇枕之间预留了足够的回转间隙，当车辆通过R300m的小半径曲线时，摇枕相对于侧架的最大转角可以达到3度以上，不会出现构架卡滞导致轮缘贴靠力过大的问题，一系弹簧的横向位移量也预留了足够的余量，即使在空车状态下通过道岔时的横向冲击，也不会导致弹簧脱出导框位置。
