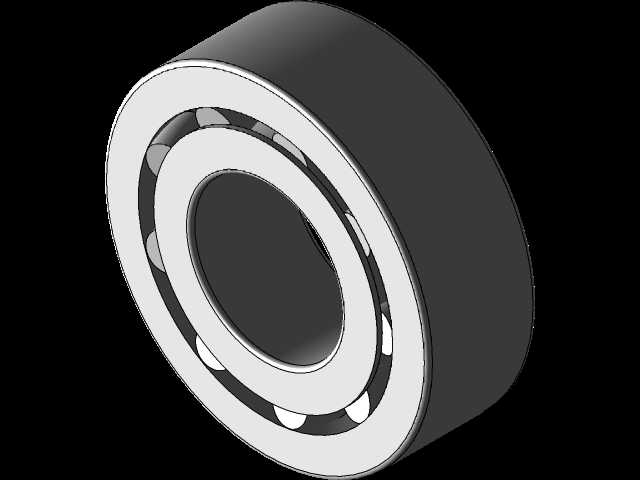

SKF调心滚子轴承22322CCK/W33结构设计

　　在矿山破碎设备的主轴支撑、冶金连铸线的辊道传动、大型风机的主轴定位这类重载且存在轴系挠曲变形的工况中，调心滚子轴承是不可替代的核心回转支撑部件，本次呈现的22322CCK/W33型轴承，正是针对这类中低速重载、存在安装对中误差或运行中轴挠度变形场景开发的标准件。从实际选型应用来看，这类轴承常被配置在颚式破碎机的偏心轴支撑位、皮带机的传动滚筒两端、大型减速机的低速级输出轴位置，这类场景的共性是径向载荷极大，同时会伴随一定的轴向冲击载荷，且设备长期运行过程中，机架焊接应力释放、基础沉降、轴受载弯曲都会导致轴承内圈与外圈出现一定角度的偏斜，普通深沟球轴承或圆柱滚子轴承在这类偏斜工况下会出现滚道局部应力集中，大幅缩短使用寿命，而调心滚子轴承的球面外圈滚道设计，恰好可以补偿这类角度偏差，保证滚动体在滚道内全程均匀受载。

　　从结构设计逻辑来看，该轴承采用对称球面滚子设计，两列滚子交错排布在保持架的兜孔内，内圈为带锥度的锥孔结构，锥度比例为1:12，这种锥孔设计可以直接安装在带锥度的轴颈上，也可以通过紧定套将轴承固定在光轴上，安装时通过调整内圈沿锥面的推进距离，就能精准控制轴承的径向游隙，这对于现场运维来说十分便利，不需要额外加工定位轴肩的高精度尺寸，就能获得合适的工作游隙。外圈上设计有环形油槽与三个均匀分布的油孔，也就是型号后缀W33对应的结构，这个结构的作用是在轴承运行过程中，润滑脂可以通过油槽均匀分布到整个滚道接触区域，避免出现局部润滑缺失，尤其是在低速重载工况下，润滑脂不易进入滚道啮合区，带油槽油孔的结构能大幅降低滚道与滚子的磨损速率。保持架采用冲压钢保持架，也就是后缀CC对应的结构，相比铜保持架，冲压钢保持架的重量更轻，离心力更小，在有一定冲击载荷的工况下，钢保持架的强度冗余更高，不易出现保持架断裂的故障。

　　从安装边界尺寸来看，该轴承的内径为110mm，对应锥孔大端尺寸匹配标准紧定套H2322的安装尺寸，外径为240mm，宽度为80mm，安装时需要注意轴肩与座孔挡肩的尺寸不能超过轴承内圈、外圈的倒角尺寸，轴肩最大直径不能超过133mm，座孔挡肩最小直径不能小于203mm，否则会导致轴承安装不到位，或者拆卸时无法使用拉马卡住轴承端面。同时在配置密封结构时，要注意轴承的宽度尺寸，预留足够的密封安装空间，两端密封件不能与保持架发生摩擦。在三维建模过程中，需要重点还原滚子的球面轮廓、外圈滚道的球面曲率、内圈锥孔的锥度参数，以及保持架兜孔的间隙尺寸，这些细节直接影响后续做装配干涉检查、载荷仿真分析的结果准确性，比如滚子与滚道的曲率匹配度，会直接影响有限元分析中接触应力的计算结果，如果建模时简化了滚道的球面弧度，就会导致仿真得出的应力值与实际运行情况偏差过大，无法为选型校核提供有效参考。

　　实际运维中，这类轴承的失效大多不是因为疲劳寿命到达极限，而是安装时游隙调整不当、润滑不足、对中偏差超出补偿范围导致的，轴承允许的最大角度偏差一般在1.5度到2度之间，超过这个范围后，即使是调心轴承也会出现滚子边缘受载的情况，所以在建模完成做装配校验时，需要模拟轴系最大挠曲变形量下，轴承内圈相对外圈的偏角是否在允许范围内，同时要校核润滑通道是否与轴承外圈的油孔对齐，避免出现注脂不畅的问题。另外，锥孔安装的结构在建模时要注意锥面的配合公差，内圈锥孔与紧定套或锥轴的配合要满足过盈量要求，过盈量太小会出现内圈跑圈，磨损轴颈，过盈量太大会导致轴承工作游隙过小，运行时温升过高，出现烧抱故障。
