槽型光电式位置检测限位传感组件

　　在自动化生产线的工位定位、3D打印机的轴端行程限制、小型非标设备的原点复位场景里，这类槽型光学限位组件是出镜率极高的检测元件，它不靠机械接触触发信号，靠光通路的通断输出电信号，能避免长期机械碰撞带来的磨损、弹片疲劳问题，在高频往复运动的机构上使用寿命远高于机械式微动开关。从结构上看，这款组件采用U型槽一体化本体设计，两侧分别内置红外发射管与接收管，槽口预留的标准宽度刚好能容纳设备运动部件上附带的遮光挡片，当挡片随运动机构插入槽内阻断光路时，接收端立刻输出电平跳变信号，给设备控制系统传递到位、极限位置或者原点的触发指令，响应速度能达到微秒级，不会出现机械开关的触点抖动延迟，适配高速运动的轴系定位需求。

　　安装端的设计充分考虑了现场装配的容错性，本体两端伸出带沉孔的安装耳，沉孔尺寸适配常用的M3圆柱头内六角螺钉，安装孔的中心距做了标准化设计，和市面上多数同规格槽型光电开关的安装尺寸兼容，不需要重新在设备安装板上打孔就能直接替换同类型号；安装耳和本体之间做了加厚的过渡筋，避免拧紧紧固螺钉时本体出现应力开裂，毕竟这类传感元件的壳体多为工程塑料材质，过度的锁紧应力很容易导致内部光路偏移。本体上部的三个出线端分别对应电源正、电源负与信号输出，引脚做了加粗设计，焊接导线时不容易出现引脚弯折断裂，引脚间距符合常规接插件的适配标准，既可以直接焊接导线做引线连接，也能插接配套的快速接插件，减少现场接线的工时。内部的电路板布局做了分层优化，

　　发射与接收元件的位置通过定位柱精准固定在壳体内的卡槽里，装配时不需要额外调整光路对中度，扣合上下壳体就能保证发射端与接收端的光轴完全重合，不会出现装配偏差导致的检测灵敏度下降；电路板上的贴片元件都做了点胶固定，在设备运行有持续振动的工况下，不会出现元件脱焊、移位的问题。槽口的边缘做了小角度的倒角导向，运动部件上的遮光挡片哪怕存在小范围的安装位置偏差，也能顺着倒角顺利插入槽内，不会出现挡片撞在传感器端面导致元件损坏的情况；槽深尺寸经过核算，能保证挡片插入时完全阻断光路，同时不会触碰到槽底的壳体，预留了足够的安全运动间隙。在实际选型使用时，这类光学限位组件适合在无强粉尘、无液体飞溅的工况下使用，它的触发不存在机械接触力，

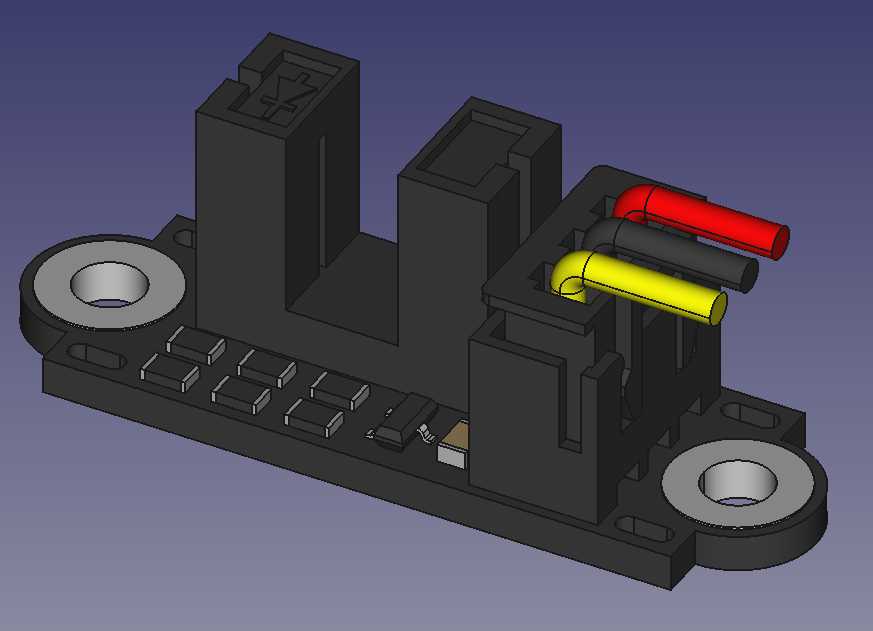

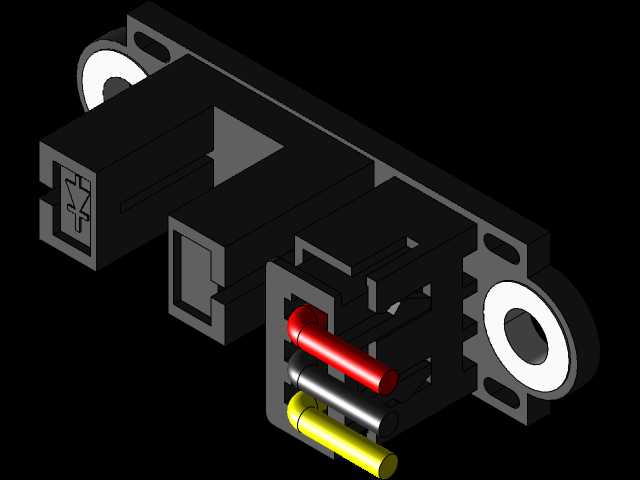

　　哪怕是带动挡片的运动部件驱动力很小，也能稳定触发信号，不会像机械开关那样需要一定的触发压力才能动作，在轻载小型运动机构上的适配性更好。从建模细节来看，壳体上的每一处卡扣、安装孔的沉头深度、引脚的伸出长度都完全还原实物的装配尺寸，不管是做设备的整体装配干涉检查，还是做安装板的孔位设计，都能直接调用这个模型完成布局，不需要反复核对实物尺寸调整安装位置，能减少设计阶段的尺寸核对工作量，避免后期装配时出现传感器和周边结构件干涉、孔位对不上的问题。
