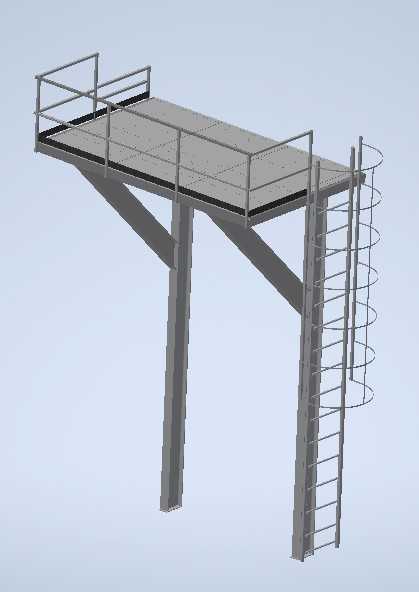

带护笼直爬梯的悬臂式起重作业操作平台

　　在厂房内桥式起重机、门式起重机的日常维保、部件预装及现场检修作业场景中，这类悬臂式操作平台是不可或缺的高空作业承载结构，多安装于起重机端梁侧方、厂房立柱预留安装面或是大型起重设备的预装工位旁，为作业人员提供稳定的站立操作空间，同时可临时放置小型拆装工具、待装配的起重机制动器、限位开关、接线端子等零部件，避免高空作业时工具或部件坠落引发安全事故。不同于落地式全支撑操作平台，该结构采用双斜撑悬臂承载设计，仅通过两根竖向承重立柱与安装基面做刚性连接，平台主体向作业面方向悬挑伸出，无需在作业区域下方设置支撑立柱，不会占用地面的物料转运通道，也不会干涉起重机大车运行的轨道空间，尤其适合在现有厂房内做改造加装，

　　不需要对原有地面做大规模的基础施工，安装时仅需在立柱连接位置做预埋钢板固定或是通过高强度化学锚栓与混凝土结构、钢结构立柱做可靠连接即可。平台台面采用花纹防滑钢板拼接设计，板面预留有均匀分布的漏水孔，可避免平台表面积水、积油造成人员滑倒，台面边缘设置有高度1.2米的双侧安全护栏，护栏中间设置有两道横向挡杆，底部设置高度不小于100mm的踢脚板，可防止放置在台面上的工具、小零件从平台边缘滑落。平台侧边配套的直爬梯带有整圈环形护笼，护笼的竖向立杆与横向圈筋均匀分布，爬梯踏步采用防滑圆钢制作，踏步间距控制在300mm以内，爬梯与平台台面的衔接位置设置有安全开合门，人员从爬梯登上平台时可随手关闭防护门，避免人员从爬梯入口处发生坠落风险。

　　从结构受力角度设计时，两根竖向承重立柱采用H型钢制作，斜向支撑构件采用等边角钢组焊而成，所有连接节点均采用满焊工艺，焊后做去应力处理，整体结构的额定均布活荷载按照不小于2kN/㎡设计，可同时满足3-4名作业人员携带工具在台面上开展操作的承载需求，悬挑长度可根据实际作业面的距离调整，常规工况下悬挑长度控制在1.5米至2.5米区间，平台台面距离安装基面的高度可根据起重机的维保作业高度定制，爬梯的长度随平台高度同步匹配，当平台高度超过3米时护笼结构必须连续设置，从距离地面2米高度位置一直延伸到平台台面护栏处。安装时需要重点校验立柱安装面的垂直度，斜撑与立柱、平台主梁的连接节点需要做探伤检测，确保焊接强度满足设计要求，

　　平台安装完成后需要做1.25倍额定荷载的静载试验，持续24小时结构无明显变形、焊缝无开裂方可投入使用。日常使用过程中，需要定期检查护栏连接螺栓是否松动、爬梯踏步是否存在开焊变形、护笼结构是否有移位，台面的防滑花纹如果磨损严重需要及时做防滑处理或是更换台面板材，避免作业时发生滑倒风险。这类平台相比移动式高空作业车，具备固定安装、随时可用、无需占用设备转运通道的优势，在起重机的固定维保工位、预装工位使用时，可大幅提升作业效率，减少高空作业车的调度成本，同时其结构自重较轻，整体钢结构重量可控制在合理区间，不会给安装基面带来过大的附加荷载，适配绝大多数工业厂房的结构承载能力。在设计建模过程中，需要重点还原各构件的连接节点细节，包括立柱与基础的连接法兰、斜撑与主梁的焊接坡口、护栏与台面的连接方式、爬梯护笼的固定结构，确保模型可直接用于结构受力验算、安装施工指导以及预制件的加工下料，避免建模时出现构件干涉、连接位置错位的问题，尤其是爬梯与平台的衔接位置，需要预留足够的人员通行空间，护笼的内径尺寸控制在650mm至700mm之间，既保证人员攀爬时有足够的活动空间，也能在人员失足时起到可靠的防护作用。平台台面的钢板拼接位置需要设置加劲肋，避免大尺寸悬挑平台在荷载作用下出现台面下挠变形，加劲肋的间距控制在500mm左右，采用小型号角钢与台面钢板背面焊接固定，在不显著增加结构自重的前提下提升台面的整体刚度。
