可伸缩立柱移动龙门起重设备结构设计

　　这款伸缩式龙门起重结构，主要面向机加工车间、设备维修工位、小型仓储区域的轻型物料吊装场景，解决固定高度龙门架无法适配不同层高作业空间、低矮区域通行受限的痛点。日常作业中，这类轻型龙门架多用于1吨以内的模具吊装、设备零部件移位、工装夹具拆装转运，相比固定安装的天车，无需预埋轨道、不占用厂房固定基建投入，底部配置的万向脚轮带刹车锁定结构，可在平整硬化地面灵活推移，作业完成后可推至车间边角存放，不占用主作业通道空间。

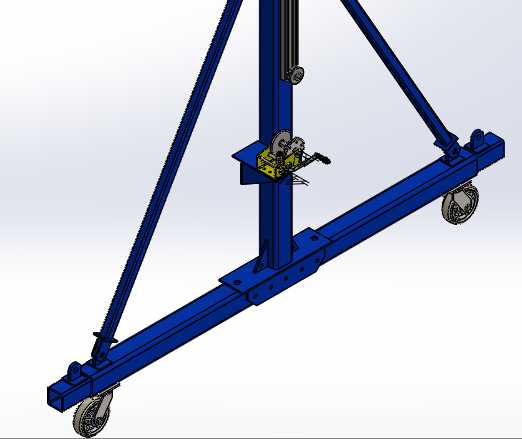

　　结构设计上，核心改动是将传统固定式立柱改为嵌套式伸缩立柱结构，内外立柱采用矩形型钢嵌套配合，配合侧面等距排布的定位销孔实现高度档位调节，调节时配合手动绞盘带动链条实现立柱的升降动作，到位后插入承重销完成高度锁定，相比螺栓锁紧的调节方式，承重销的剪切受力模式更可靠，单销可满足额定载荷下的抗剪要求，双销冗余设计进一步降低失效风险。立柱与底部横梁的连接采用三角斜撑加固，斜撑两端分别通过螺栓与立柱侧面、底梁上翼缘固定，形成稳定的三角受力结构，抵消吊装作业时立柱受到的侧向弯矩，避免立柱受载后出现外倾变形。底梁采用双拼槽钢焊接结构，中间预留脚轮安装位，两端设置吊装限位挡块，防止电动葫芦或手动葫芦行至梁端出现脱轨风险。

　　从安装边界来看，这款伸缩龙门的最低收缩高度可适配常规车间2.2米的通道门通行需求，最大起升高度可拓展至4米以上，覆盖常规车间内从地面到设备操作台、货架中层的吊装高度需求，底梁的轮距设置为1.8米，可直接横跨宽度1.5米以内的设备操作台、小型装配线，无需额外调整工位布局。整体结构未采用复杂的液压或电动升降结构，全部采用机械传动实现高度调节与移动，后期维护仅需定期检查销轴磨损、脚轮转动顺滑度、葫芦挂钩的防脱卡舌有效性即可，维护成本极低，适合无专业设备维护人员的小型加工车间使用。

　　实际选型使用时，需要注意作业地面的平整度，若地面存在超过5度的坡度，需将脚轮全部锁定并在轮下垫入防滑楔块再开展吊装作业，伸缩立柱调节时需将葫芦移至立柱正下方，避免单侧受载导致内外立柱卡滞，定位销插入时需确认销体完全贯穿内外立柱的销孔，避免局部受力导致销体变形或脱出。相比市面上常见的固定高度轻型龙门，这种伸缩结构可适配更多变的作业场景，比如在层高受限的地下维修车间、需要频繁进出不同高度隔间的维保作业中，无需拆分结构即可快速转场，单台设备可覆盖多个工位的轻型吊装需求，减少多台起重设备的采购投入。结构建模过程中，所有受力节点均做了倒角处理，避免应力集中，焊接位置预留了焊角尺寸标注，生产时可直接按模型尺寸下料焊接，无需二次测绘调整，脚轮、手动绞盘、承重销等标准件均采用市面通用规格，替换采购便捷，不会出现专用配件采购困难的问题。
