可移动轻型门式起重吊架结构设计

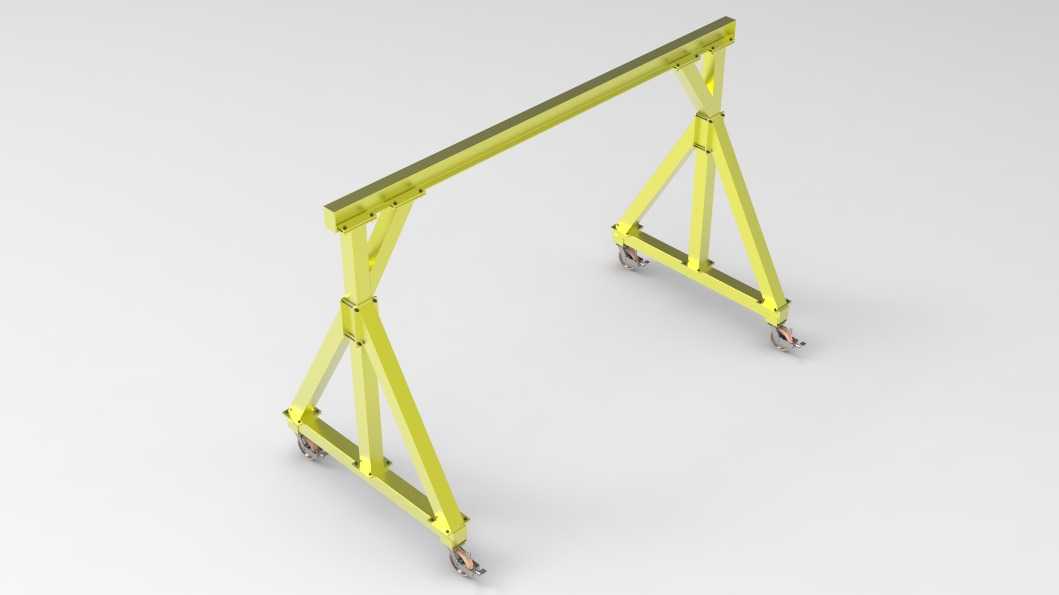

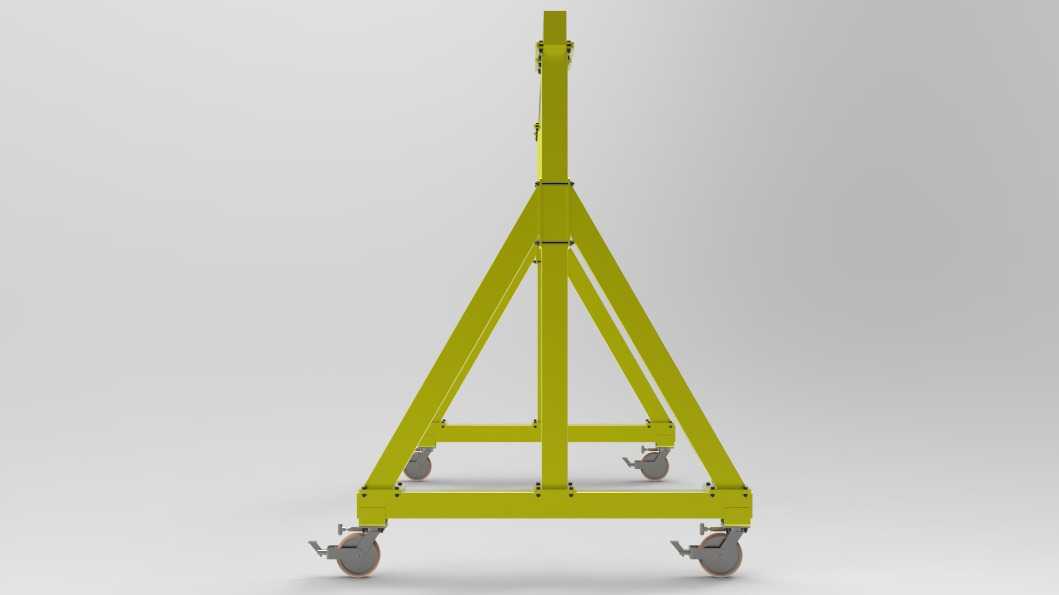

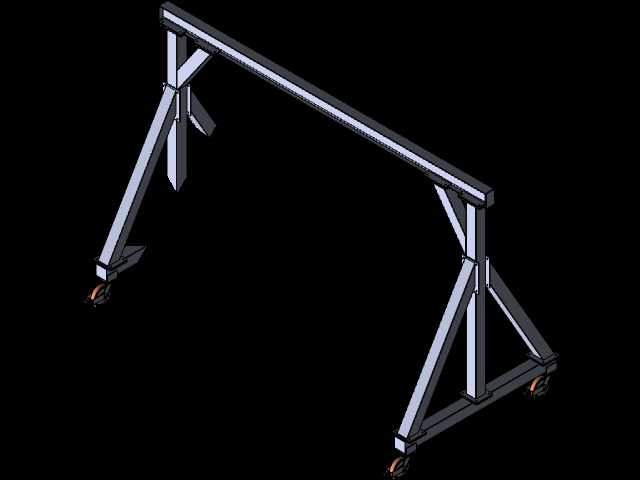

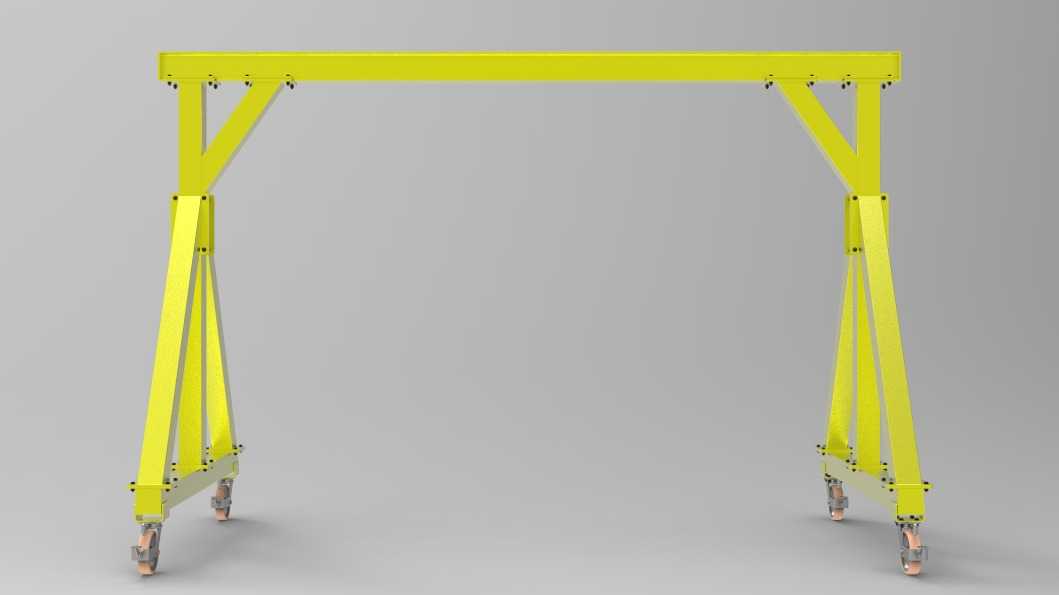

　　这款可移动轻型门式吊架，主要面向小型机加工车间、设备维修工位、仓储理货区域的小吨位物料吊装转运场景，适配常规1吨及以下载荷的工件移位、设备拆装、物料上下线作业，弥补了固定行吊覆盖范围有限、大型起重设备无法进入狭窄作业区的使用痛点。从结构设计逻辑来看，整体采用对称式三角桁架支腿结构，没有冗余的装饰性构件，所有受力杆件的截面选型都围绕压杆稳定、抗弯刚度做匹配，横梁采用等截面矩形型材拼接，两端与支腿顶部采用螺栓组刚性连接，既保证了吊装作业时的整体抗扭性能，也方便后期拆解转运，不需要依赖大型焊接设备就能完成现场组装。支腿的斜向撑杆布局完全遵循力学传力路径，将横梁承受的竖向吊装载荷逐层分解传递到支腿底部的脚轮安装座，

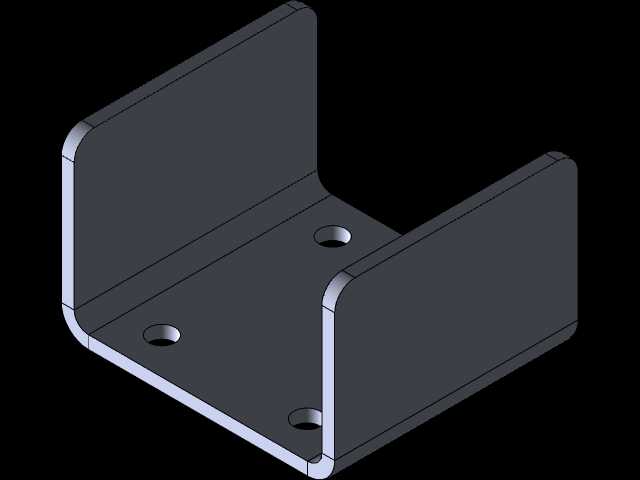

　　避免局部应力集中导致的杆件变形，在支腿的节点连接处都设置了加强筋板，抵消频繁启停、载荷晃动带来的交变应力，延长结构的疲劳使用寿命。底部配置的四个带刹车万向脚轮，是这款移动吊架区别于固定龙门架的核心功能部件，脚轮的安装座与支腿底梁采用嵌入式连接，保证轮组承受竖向载荷时不会出现侧翻偏移，当作业位置固定后，踩下脚轮刹车即可锁定整机位置，不需要额外打地锚或者做地面固定，适配车间环氧地坪、水泥硬化地面等多种常见厂区地面条件，不会对地面造成破坏性损伤。从安装边界尺寸来看，这款吊架的整体跨度控制在3米以内，支腿外侧总宽度不超过3.2米，底部横梁距离地面的净空高度预留了150mm的安全间隙，避免移动过程中磕碰地面凸起的线缆槽、工位脚踏板等障碍物，

　　横梁底部的吊钩作业净空高度可根据实际作业需求调整支腿的连接孔位，适配不同高度的机床上下料、设备拆装作业需求，常规配置下的作业净空可覆盖2米到3.5米的区间，满足绝大多数小型车间的层高限制。在实际使用场景中，这类移动吊架常配合手拉葫芦、电动环链葫芦使用，葫芦可沿横梁长度方向手动滑移，覆盖横梁跨度内的任意吊装点位，不需要反复调整整机位置就能完成小范围内的工件对位，比如在机加工车间给车床、铣床装卸重型卡盘、大型工件时，不需要等待车间行吊的调度，作业人员可直接推动吊架到工位旁完成吊装，大幅提升零散维修、小批量生产的作业效率；在仓储区域，这类吊架也可用于重型模具、工装夹具的货架存取作业，相比手动液压叉车的吊装对位精度更高，

　　不会出现工件磕碰货架的问题。设计过程中充分考虑了人工推行的移动便利性，整体结构自重控制在人力可推动的范围内，支腿的外侧没有突出的尖锐构件，避免移动过程中刮碰周边的工位器具、作业人员，所有杆件的端部都做了圆弧倒角处理，表面采用醒目的警示色涂装，在车间复杂作业环境下具备足够的辨识度，提醒周边作业人员注意吊装作业安全。结构的受力校核环节，针对最不利工况做了冗余设计，即当葫芦停在横梁跨中位置承受额定载荷时，横梁的最大挠度控制在跨度的1/1000以内，不会因为横梁下挠导致葫芦卡滞或者滑移不畅，支腿的侧向稳定性校核考虑了作业时10度以内的载荷晃动角度，保证不会出现侧翻风险，脚轮的单轮承载能力按照总载荷的1.5倍做选型匹配，避免单个脚轮过载导致的轮组损坏。不同于大型固定式门式起重机，这款移动吊架不需要铺设专用轨道，对作业场地的承载力要求低，只要是平整硬化的地面都可以使用，转场作业时只需要拆解成横梁、支腿、底梁几个部件，用普通货运车辆就能运输，适合小型加工厂、维修站点、实验室测试工位等没有条件安装固定起重设备的场景使用，在结构细节上，所有连接螺栓都采用防松垫片配置，避免频繁移动、吊装振动导致的螺栓松动，日常维护只需要定期检查脚轮转动灵活性、螺栓紧固状态即可，不需要复杂的润滑、校准作业，运维成本极低。
