1/8NPT规格Schrader充气阀结构设计

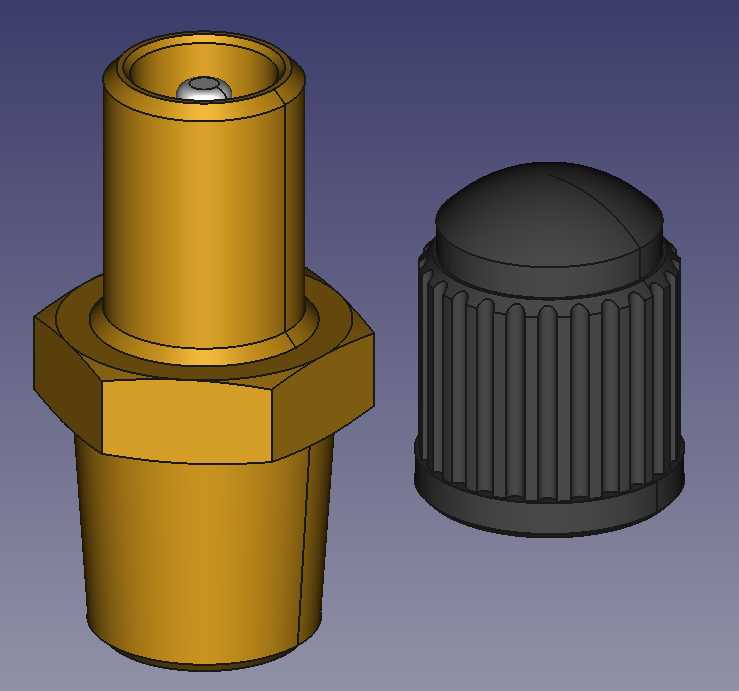

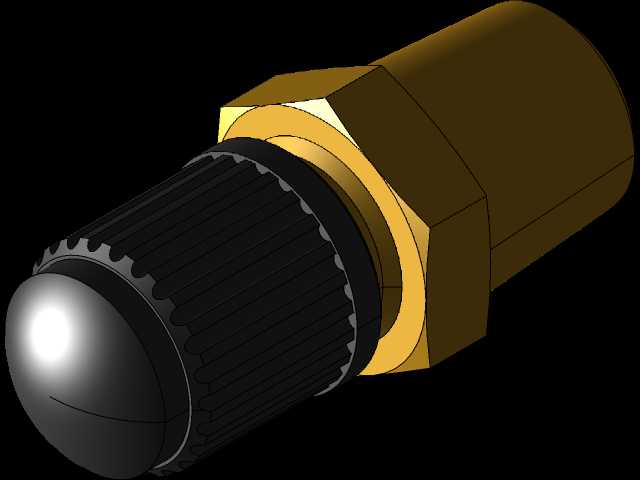

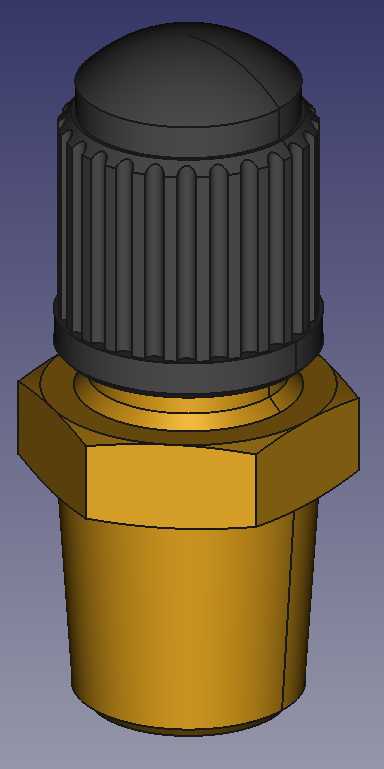

　　这款1/8NPT规格的Schrader阀，是气动系统、小型压力容器、轮胎充气回路里极为常见的通断控制元件，日常在小型气动工装、实验气路、便携充气设备、车用辅助气路接口上都能见到它的身影，核心作用是实现单向充气、保压密封，同时可配合适配接头完成气压检测、泄压操作。从结构设计来看，阀体采用外六角加阶梯轴的整体构型，下部是1/8NPT锥管螺纹段，锥度设计自带密封属性，安装时缠绕适量生料带或者涂抹螺纹密封胶，就能实现金属面与螺纹副的双重密封，适配壁厚3-8mm的安装面板或者气路块，螺纹有效啮合长度控制在8mm左右，既保证连接强度，又避免螺纹过长顶碰气路内部流道。六角对边尺寸按照常规气动接头的通用规格设计，用14mm开口扳手即可完成拧紧操作，

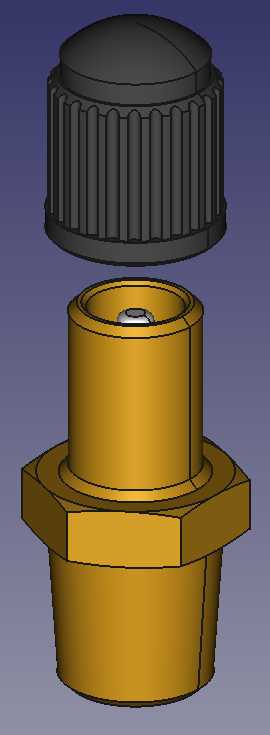

　　不需要特制工装，现场安装维护的便利性很高。阀体上部是气门芯安装腔，内部加工有标准Schrader气门芯的安装台阶与密封锥面，气门芯采用通用的美式气门芯规格，和日常汽车轮胎气门芯通用，损坏后可以直接替换通用配件，不需要定制专用备件，大幅降低后期维护成本。上部的圆柱段外径和配套的防护盖帽过盈配合，盖帽外侧做了周向滚花处理，滚花的齿距和深度按照手动拧动的摩擦力需求设计，即使手上沾有少量油污或者戴薄劳保手套，也能轻松拧下盖帽，不需要借助钳子等工具，盖帽内部有密封橡胶垫，拧到位后可以完全盖住气门芯顶端，避免灰尘、水汽进入气门芯密封面，长期户外使用也不会出现气门芯卡滞、漏气的问题。从流道设计来看，阀体内部的通径做了平滑过渡，没有直角台阶，气流通过时的阻力很小，在0.8MPa的常规工作气压下，流量可以满足小型气胎、低压气罐的快速充气需求，不会出现节流导致充气速度过慢的问题。密封结构上，除了螺纹副的密封，气门芯和阀体之间采用橡胶圈端面密封，当充气接头顶开气门芯顶杆时，气流从气门芯的侧孔进入阀体流道，顶杆回位后弹簧推动密封胶垫压紧阀口，实现自动保压，正常工况下保压24小时压降不超过0.02MPa，完全满足低压气路的密封要求。设计过程中充分考虑了不同场景的安装兼容性，阀体下部螺纹段的起始端做了倒角导向，安装时可以轻松对准螺纹孔，不会出现螺纹错牙的问题，六角台的下端面做了0.2mm的沉台，安装时可以放置紫铜密封垫或者橡胶密封垫，针对不适合打密封胶的洁净气路场景，

　　也能实现可靠密封。配套的防护盖帽采用和阀体一致的耐油橡胶或者改性尼龙材质，和阀体上部圆柱的配合长度有6mm，即使设备运行过程中有振动，也不会出现盖帽松脱掉落的情况，滚花的纹路做了圆角处理，手动拧动时不会划手，操作手感顺滑。在实际选型应用中，这款阀的工作压力覆盖0-1.2MPa，适配压缩空气、氮气等常见惰性气体，不能用于强腐蚀气体或者高温流体场景，阀体材质如果采用黄铜加工，适合常规工业环境，如果采用304不锈钢材质，则可以适配有弱腐蚀、户外潮湿的使用场景。安装时需要注意拧紧力矩控制在12-15N·m，不要过度拧紧导致螺纹滑牙或者阀体开裂，尤其是在铝制气路块上安装时，过大的拧紧力很容易导致铝螺纹损坏。日常维护时只需要定期拧下盖帽，

　　清理气门芯顶端的灰尘，检查气门芯的密封胶垫有没有老化开裂，如果出现慢漏的情况，直接更换通用气门芯即可，不需要整体更换阀体，维护成本极低。从建模细节来看，所有的加工倒角、退刀槽都按照实际机加工工艺做了还原，螺纹的牙型、锥度完全符合NPT螺纹的标准参数，六角的对边、对角尺寸公差按照IT12级设计，普通铣床或者数控车床都可以轻松加工，不需要特制刀具，滚花的参数采用标准的直纹滚花规格，加工时直接选用对应模数的滚花刀即可一次成型，不需要后续二次加工。整体结构没有复杂的异形曲面，所有特征都可以通过车削、铣削完成，加工工艺性很好，适合批量生产，单件加工的工时很短，制造成本可控。在气路设计时，这款阀可以直接集成在小型储气罐的端盖上，也可以通过转接接头安装在气路管路上，作为充气接口或者测压接口使用，配合胎压表可以直接检测气路内部压力，不需要额外加装测压接头，简化气路结构，减少泄漏点。
