重型万向带刹车表轮脚轮结构设计

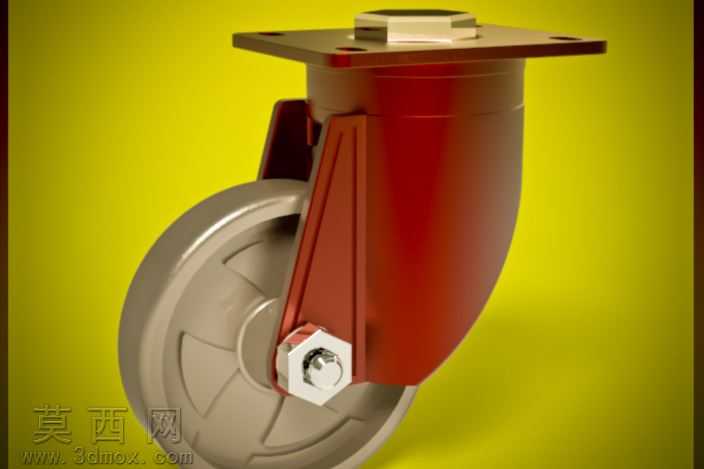

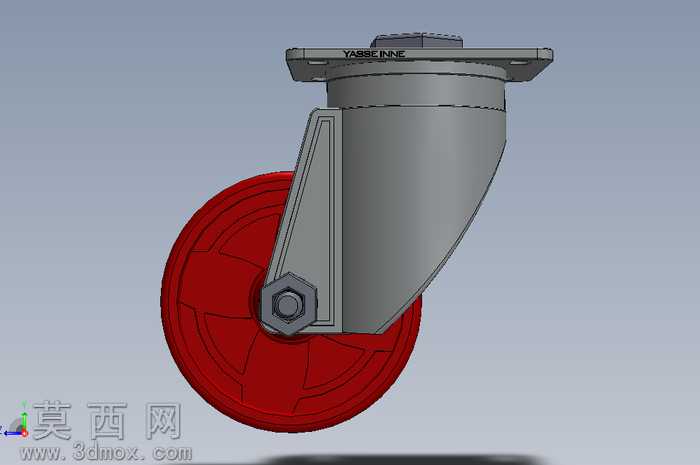

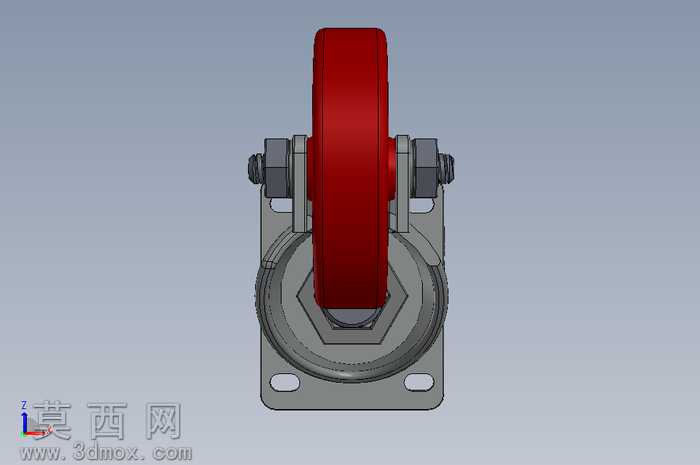

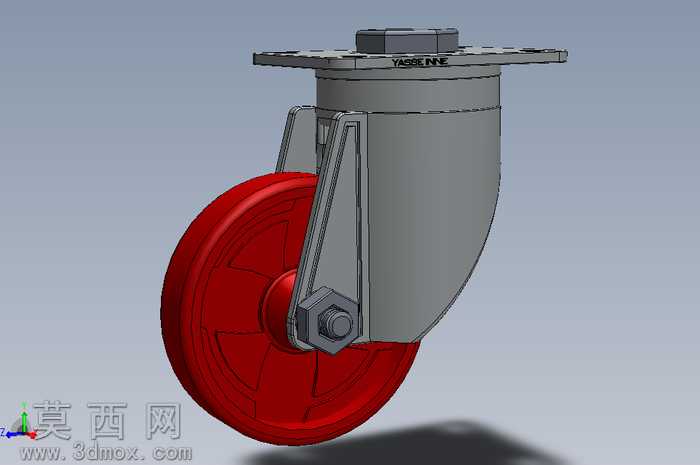

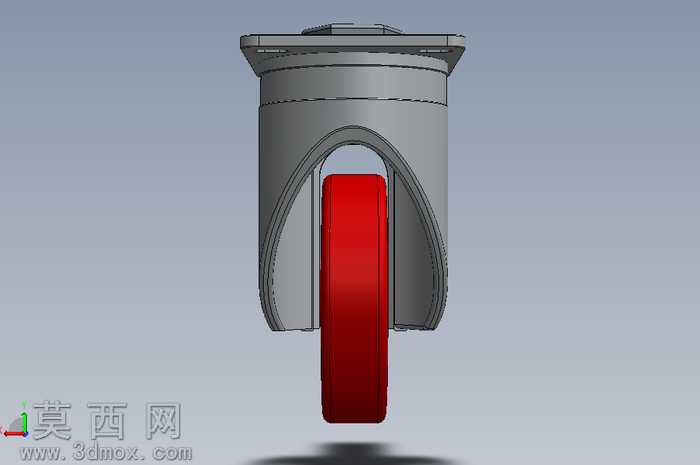

本作品为重型万向带刹车表轮脚轮的三维设计方案，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计的装配逻辑，对脚轮的各个组成部件进行了独立建模后完成总装配，确保各部件间的配合关系符合实际生产装配的公差要求，可直接用于后续的工程图导出、结构仿真验证以及生产加工参考。建模阶段首先完成顶部方形安装法兰的结构绘制，法兰盘上预留四个对称分布的安装孔，用于和设备底部的安装面完成螺栓固定，法兰与下方的回转支架采用一体化的壳体结构设计，支架主体做了圆弧过渡的曲面处理，既保证了结构强度，也优化了整体外观的流畅度，避免尖锐棱角带来的安全隐患。回转支架与轮体的连接部位设计了带六角锁紧结构的轮轴固定结构，轮轴与支架的安装孔采用间隙配合的设计逻辑，既保证轮体可以顺畅转动，也避免长期使用后出现轮轴松脱的问题。轮体部分采用了带加强筋的轮毂结构设计，轮毂表面做了放射状的加强筋布局，在不额外增加轮体整体重量的前提下，大幅提升了轮毂的抗形变能力，适配重型负载下的使用需求，轮缘部分做了圆弧过渡处理，降低滚动过程中与地面的接触压强，减少轮面磨损。材质渲染阶段对不同部件做了差异化的材质赋予，顶部法兰、轮轴锁紧螺母等金属受力部件采用了金属漆材质，还原金属部件的哑光金属质感与细微的表面磨砂纹理，支架主体采用了红色烤漆的材质效果，模拟工业五金件常用的喷塑漆面质感，漆面设置了合适的粗糙度与反光度，还原真实漆面在光照下的柔和反光效果，轮体部分采用了浅灰色的硬质工程塑料材质，还原尼龙或PP材质轮面的半哑光质感，整体渲染采用暖黄色背景布光，通过主光源与补光的搭配，清晰展现脚轮各个部位的结构细节与材质差异。设计过程中充分考虑了万向脚轮的实际使用场景，回转结构预留了足够的转动间隙，保证脚轮可以360度灵活转向，刹车结构集成在支架与轮体的连接部位，触发刹车后可以同时锁定轮体的转动与支架的回转方向，满足设备停放时的固定需求，整体结构兼顾了承重能力、转动灵活性与使用耐久性，可广泛适配工业设备、重型货架、移动工作台等多种需要移动功能的设备使用场景。
