高效散热型电路冷却螺旋桨结构设计

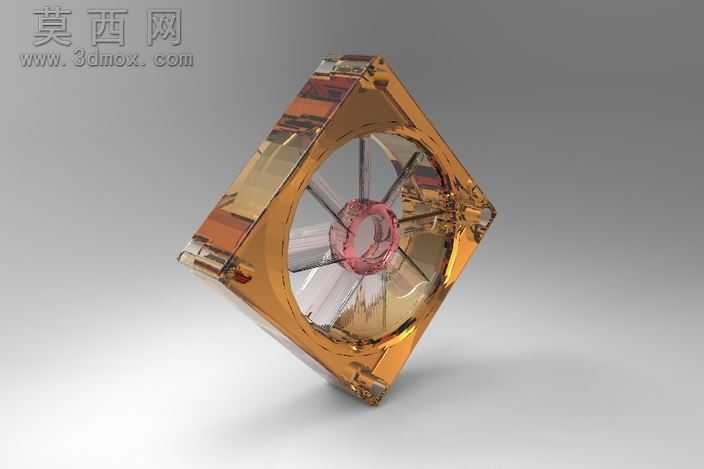

本作品为面向电气电路散热场景设计的螺旋桨冷却结构，整体采用三维参数化建模方式完成全流程设计，建模阶段先完成核心桨毂的基准定位，以中心轴为基准阵列排布七片曲面桨叶，每片桨叶的翼型截面经过多轮曲率调整，保证旋转时能够形成稳定的定向气流，避免气流紊流导致的散热效率损耗。外框采用方形切角的一体化结构设计，四个边角做圆弧过渡处理，既能够适配标准机箱的安装孔位，也能减少结构应力集中，提升整体结构的抗形变能力。材质设计上，外框赋予半透明琥珀色聚碳酸酯材质，调整材质的折射度与粗糙度参数，模拟工程塑料的半通透质感，同时保留内部结构的可视性；桨叶采用高透PC材质搭配中心红色轴套的撞色设计，中心轴套赋予哑光磨砂质感的PBT材质参数，还原真实散热风扇的材质层次；渲染阶段采用三点布光方案，主光源从斜上方45度投射，搭配底部柔光补光与侧方轮廓光，突出透明材质的折射光影效果，背景采用浅灰色渐变哑光背景，将视觉焦点集中在螺旋桨结构本身，同时添加柔和的地面阴影提升模型的真实感。结构设计层面，重点优化了桨叶的扭转角度，从桨根到桨梢的扭转角呈线性渐变，保证桨叶各个半径位置的线速度对应的气流推送效率一致，避免桨叶局部产生气流涡流；外框与桨叶之间预留均匀的转动间隙，既保证转动时无结构干涉，也能减少间隙漏风导致的风压损失；中心轴套位置设计有内嵌的轴承安装位，可直接适配标准规格的散热电机转轴，无需额外加装转接结构。设计思路围绕电路散热的核心需求展开，区别于常规散热风扇的直叶设计，本螺旋桨采用类似航空螺旋桨的翼型曲面，能够在相同转速下推送更大体积的空气，同时降低气流摩擦产生的风噪，既可以将电路工作产生的热空气快速排出设备腔体，也能引导外部冷空气流经电路发热元件表面，形成持续的空气对流换热通路，有效降低电路工作时的积热问题，提升电气设备长时间运行的稳定性。建模过程中对所有配合面做了公差校验，保证各个部件的装配尺寸符合通用散热组件的安装标准，可直接用于小型电气设备、工控机箱、消费电子类产品的散热结构方案参考。
