DB37与DB9立式PC板公母连接器结构设计

　　在工业控制板卡、老式串口通讯设备、测试治具内部的板间信号传输场景里，D-SUB系列连接器是应用周期极长的板端互联部件，其中DB9多用于RS232/RS485串行通讯接口，DB37则常见于多路IO信号、并行数据传输的板卡连接位，立式直插的安装形式，是适配PCB板垂直出线、设备内部板层堆叠布局的常用选型。

　　这套公母配套的连接器结构，完全遵循标准D-SUB连接器的引脚定义规范，公端采用插针结构，母端采用插孔结构，插针与插孔的接触端做了适配导向的圆弧处理，插合时能自动修正微小的对位偏差，避免插针弯折损伤。立式安装的插脚长度，按照常规1.6mm板厚的PCB波峰焊工艺要求设计，插脚伸出PCB焊接面的长度控制在2.3-2.8mm区间，既保证焊锡能充分浸润引脚形成可靠焊点，又不会因为引脚过长导致波峰焊后连锡、剪脚工序额外增加工时。

　　从结构设计细节来看，连接器的金属外壳采用锌合金压铸成型的结构，外壳两侧带固定螺母柱，螺母柱内嵌铜质内螺纹，适配M2.5的面板固定螺丝或者对接端的固定螺丝，公母头插合后，拧紧两侧螺丝就能提供足够的保持力，避免设备运输、振动工况下连接器松脱导致信号中断。绝缘基座采用耐高温的热塑性工程塑料材质，引脚之间的绝缘隔筋厚度均匀，既保证相邻引脚之间的绝缘耐压性能满足低压信号传输要求，也能在过波峰焊时承受260℃左右的高温不发生形变、引脚移位。

　　安装边界方面，DB9公母头的本体宽度为25mm，安装孔中心距为19.05mm，立式安装时本体高出PCB板面的高度为13.8mm，插脚的排布间距严格遵循标准D-SUB连接器的引脚间距规范，焊盘对应位置可以直接套用通用D-SUB立式连接器的PCB封装库，不需要额外重新绘制封装，能大幅缩短硬件设计的周期。DB37公母头的本体宽度为69mm，安装孔中心距为63.5mm，立式安装时高出板面的高度和DB9保持一致，同系列不同针数的连接器安装高度统一，在同一块PCB上同时布置两种连接器时，不会出现高度差导致的面板装配干涉问题。

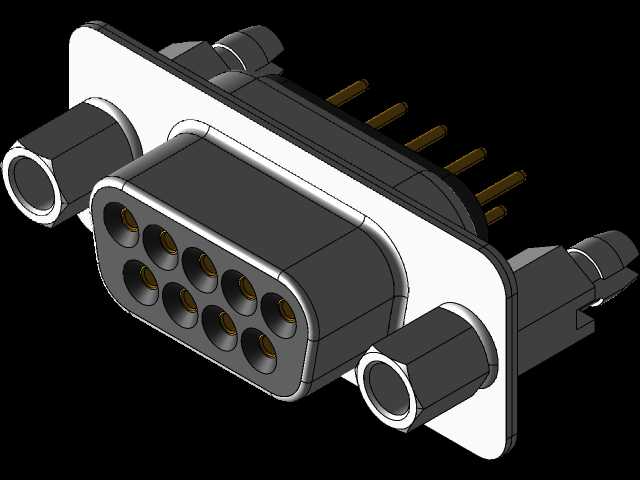

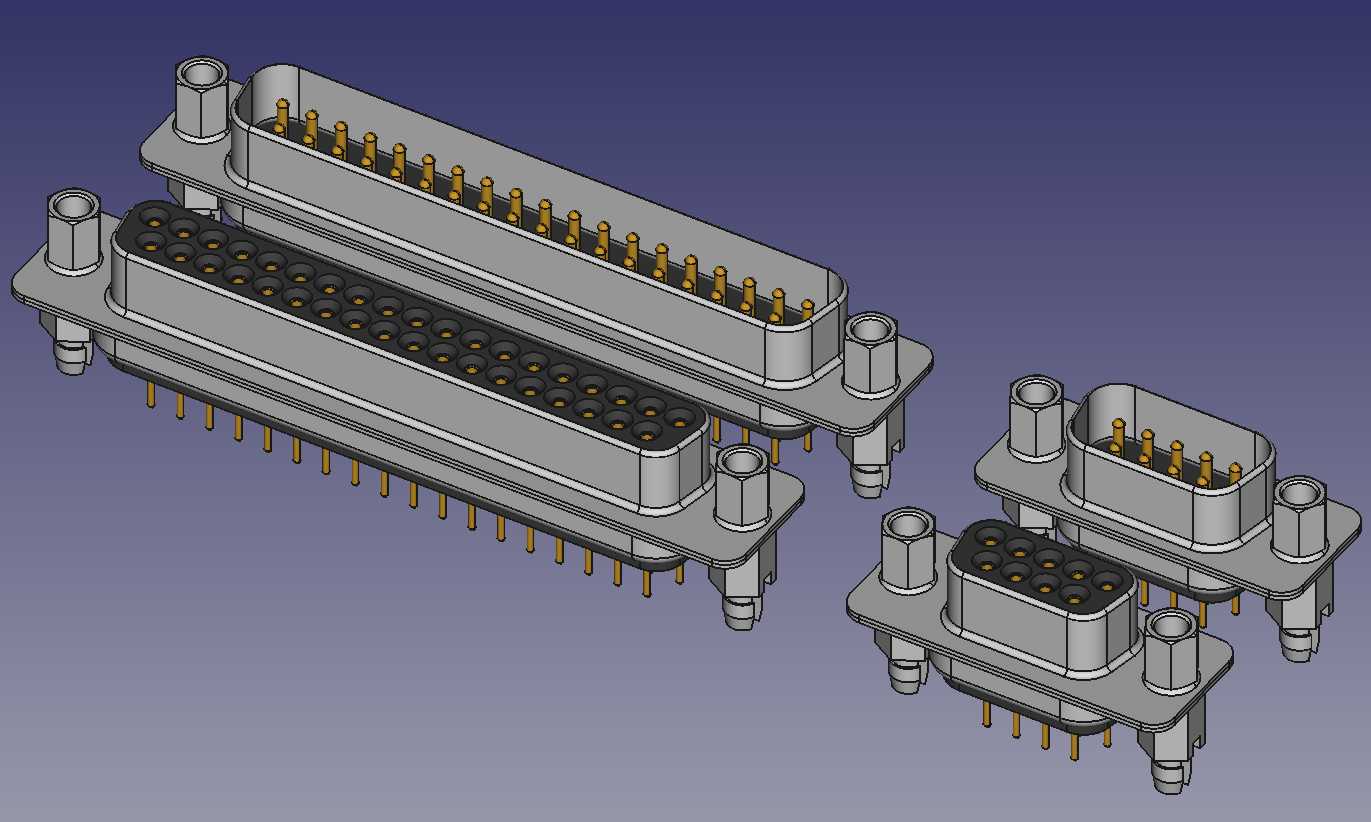

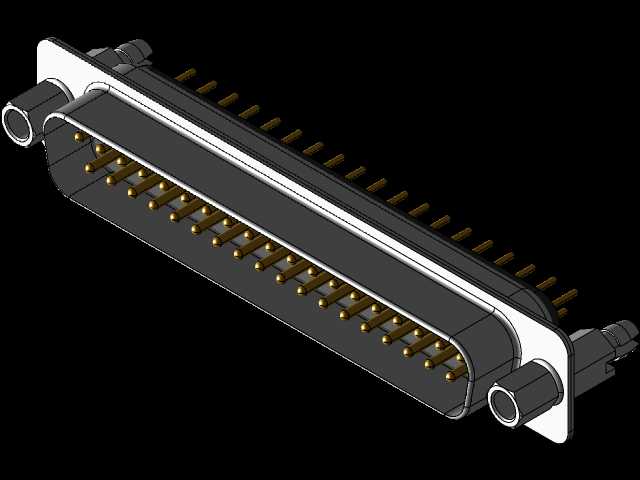

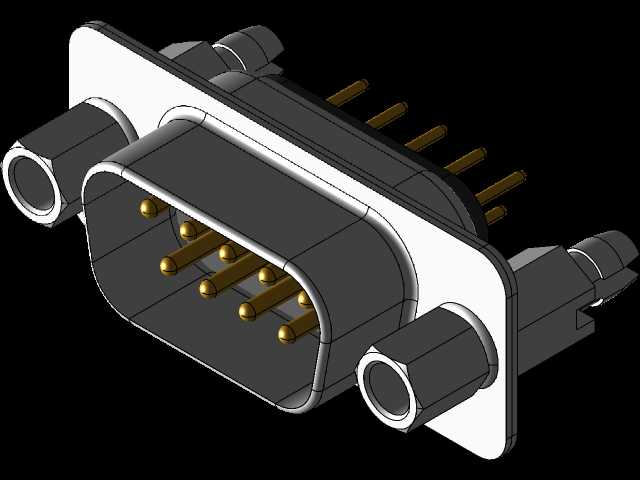

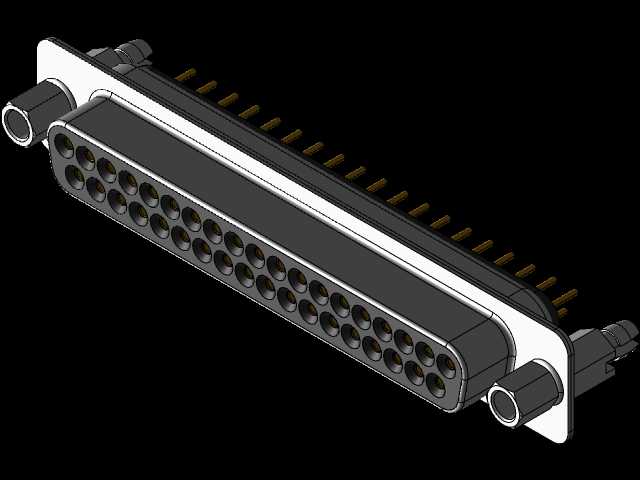

　　实际选型应用中，这类立式连接器多用于PCB板直接固定在设备面板内侧的场景，连接器的插合端正对面板开孔，外部线缆的插头可以直接穿过面板和板端连接器对接，不需要额外的转接线缆，能减少信号传输路径上的连接节点，降低信号衰减和接触不良的概率。设计建模时，完整还原了连接器的插针倒角、绝缘基座的脱模斜度、金属外壳的安装定位柱、螺母柱的嵌件结构，不管是用于PCB装配的干涉检查，还是设备整机的结构布局验证，都能直接调用模型进行装配模拟，不需要再对模型做额外的结构简化。另外公母头的对插深度做了准确还原，模拟装配时可以准确判断插合后的整体尺寸，预留足够的面板与PCB板之间的装配空间，避免出现插头插合后顶到PCB板上其他元器件、或者面板开孔位置偏差导致无法插合的问题。针对板端固定的需求，连接器本体底部带两个定位柱，对应PCB上的两个定位孔，插件时可以先通过定位柱将连接器固定在PCB上，过波峰焊时不会发生偏移，能有效提升插件工序的生产效率，减少焊接不良率。
