12mm规格瞬时圆顶控制按钮结构设计

　　在低压电控回路的人机交互环节，小规格瞬时按钮是使用频率最高的操作元件之一，这类12mm安装直径的圆顶按钮，常被布置在小型设备操作面板、手持控制盒、分布式IO模块端侧，用来触发瞬时信号输入，完成设备启动、点位确认、急停旁路触发、功能切换等操作，区别于自锁式按钮，瞬时结构的核心特性是按压时触点闭合或断开，外力撤除后自动复位到初始状态，不会保持动作后的通断状态，非常适合需要脉冲信号输入的控制场景。

　　从实际选型适配的角度看，12mm的安装孔径属于小型按钮的主流规格，适配厚度1-5mm的面板安装场景，安装时通过自带的螺纹锁紧环固定，不需要额外的安装支架，面板开孔只需要按照标准直径加工即可，安装后按钮突出面板的高度控制在合理范围，不会因为突出过多造成误碰，也不会因为凹陷过深导致操作费力。圆顶的按钮帽设计，相比平钮更贴合指腹的按压触感，操作时的受力分布更均匀，长时间频繁操作也不会造成指尖的不适感，同时圆顶结构的边缘做了圆弧过渡，没有尖锐棱角，在手持设备上使用时不会剐蹭操作人员的手部。

　　这类按钮的结构设计需要兼顾几个核心的工程需求，首先是防护性能，按钮帽和基座之间的配合间隙做了错位密封结构，能够阻挡日常使用中的粉尘、溅水进入触点腔体，适配普通工业车间、实验室、民用设备的使用环境，不需要额外加装防护套就能满足常规IP防护要求。其次是复位可靠性，内部的复位弹簧采用等节距圆柱螺旋弹簧，弹簧的预压力经过调校，按压力度控制在3-5N区间，既不会因为压力过小导致轻微震动就触发误信号，也不会因为压力过大造成操作费力，弹簧的疲劳寿命满足万次以上的按压循环，长期使用不会出现复位卡滞、弹力衰减的问题。

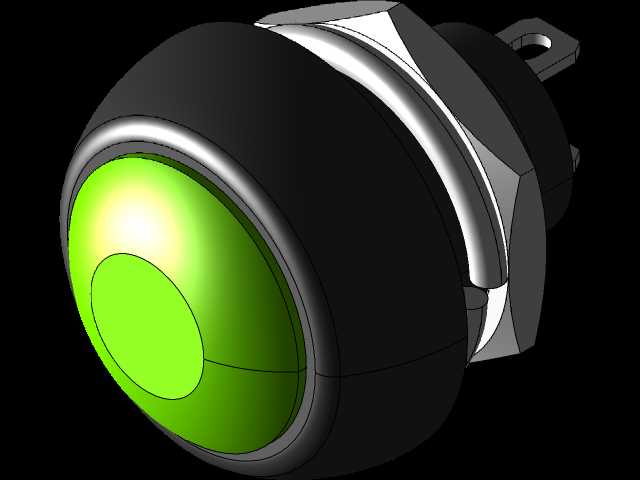

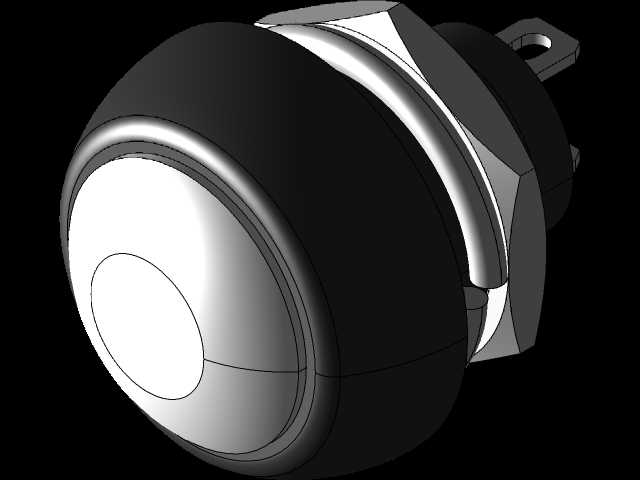

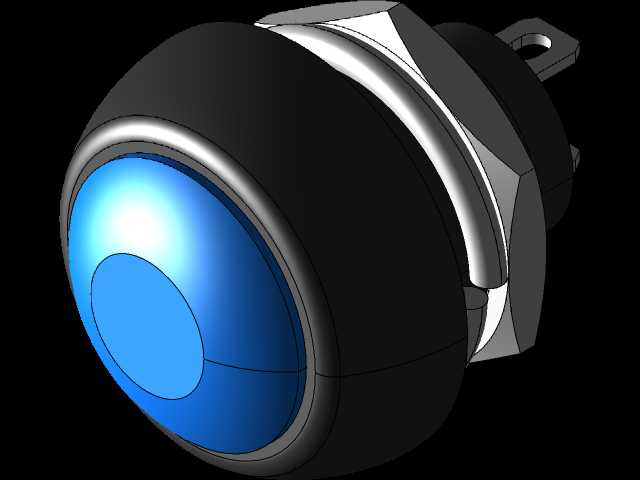

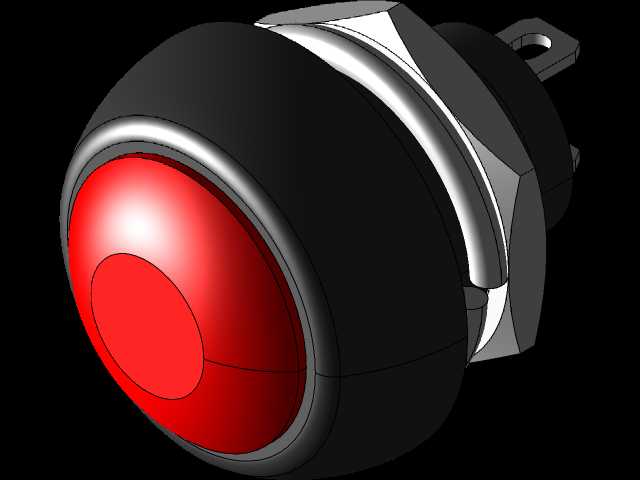

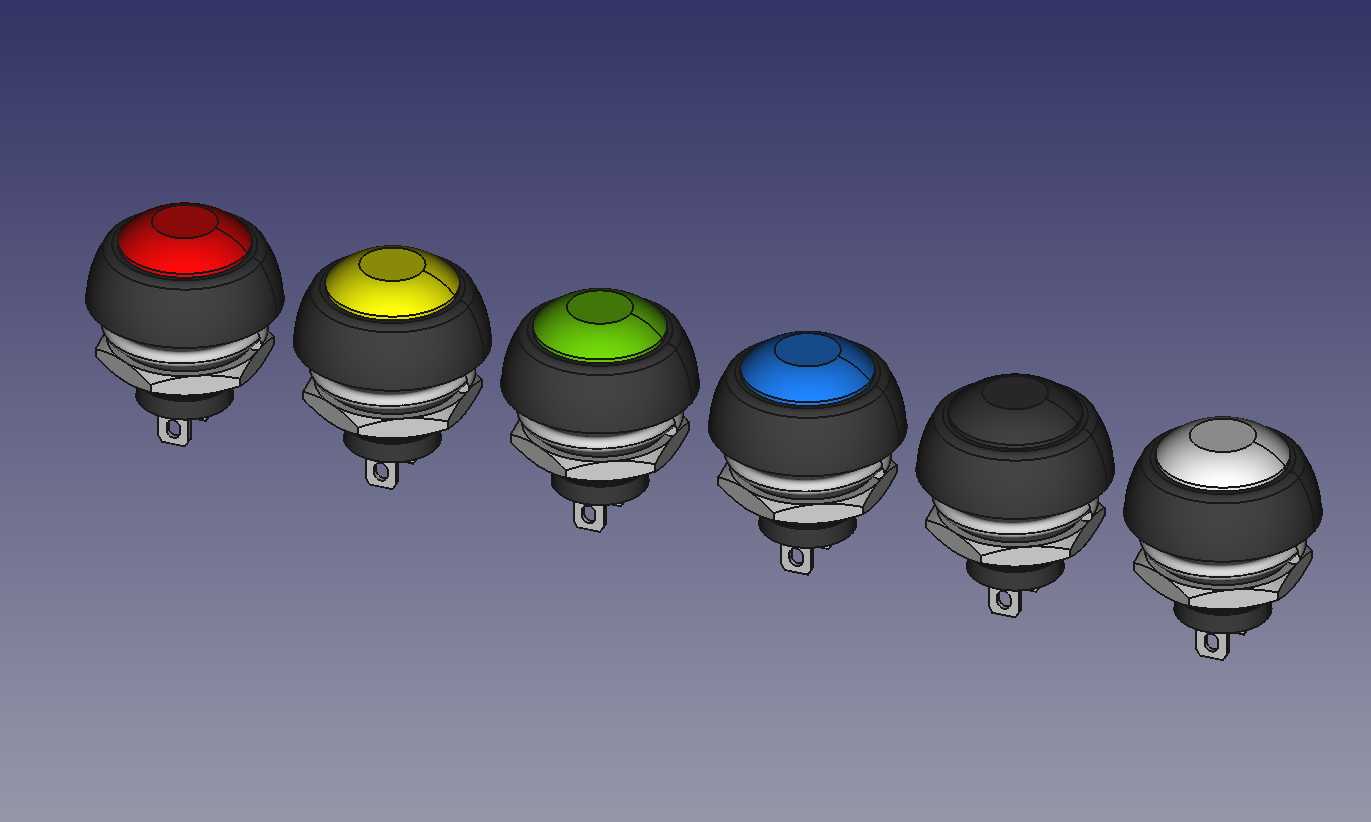

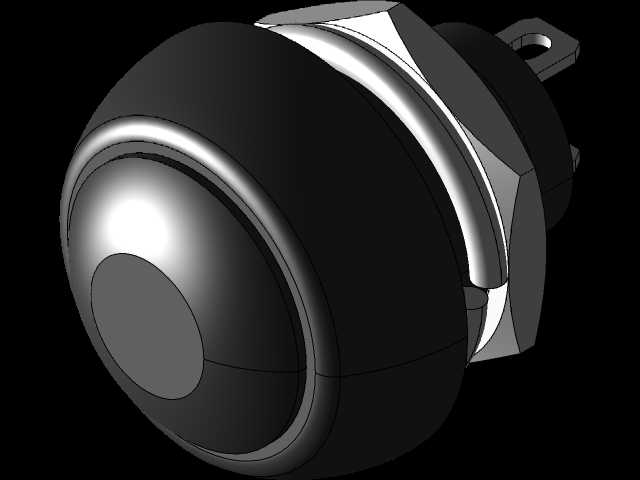

　　触点部分采用常开式单点接触结构，接触件使用镀银铜质材料，接触电阻低，能够通过5A以内的低压控制电流，适配DC24V、AC220V等常见的控制回路电压，接线端采用焊片式结构，既可以直接焊接导线，也可以适配标准的插簧端子，接线操作便捷，固定后不容易出现松脱。按钮基座采用高强度工程塑料注塑成型，绝缘性能优异，机械强度足够，安装锁紧时不会出现基座开裂、螺纹滑牙的问题，不同颜色的按钮帽对应不同的功能约定，比如红色对应停止、复位类操作，黄色对应预警、干预类操作，绿色对应启动、确认类操作，蓝色对应自定义功能操作，黑色、白色作为通用功能按钮使用，方便操作人员快速识别功能，降低误操作概率。

　　在三维建模过程中，这类按钮的建模需要重点关注几个装配边界的尺寸控制，首先是安装螺纹的公称直径和螺距，必须和标准开孔尺寸匹配，保证不同厂家的同规格按钮都能适配同一开孔；其次是按钮的按压行程，通常控制在2-3mm，行程过短会导致操作手感模糊，行程过长会增加整体结构高度，占用面板后方的安装空间；另外按钮帽和基座的同轴度需要严格控制，避免按压过程中出现卡滞，侧向受力时也能保证动作顺畅。建模时所有的配合面都需要预留合理的装配公差，塑料件的脱模斜度按照材料特性设置，保证后续开模生产或者3D打印验证时的结构可行性，接线端的位置和尺寸需要适配常规的接线操作空间，避免安装后导线弯折半径过小造成断线隐患。

　　从实际应用场景来看，这类小规格瞬时按钮的适配范围非常广，除了常规的工业设备面板，还可以用在小型DIY电子设备、模型控制器、改装车辆的副控面板、智能家居的本地控制端等场景，紧凑的尺寸不会占用过多的面板空间，能够在有限的操作区域内布置更多的功能按钮，同时统一的安装尺寸也方便后期维护更换，不需要重新加工面板开孔，降低运维成本。设计时还考虑了不同使用场景的定制需求，按钮帽可以做透光处理，内置指示灯后能够显示回路的通断状态，方便操作人员在光线不足的环境下识别按钮位置和设备状态，基座部分也可以根据需求扩展常闭触点或者双触点结构，满足不同的控制回路接线需求。
