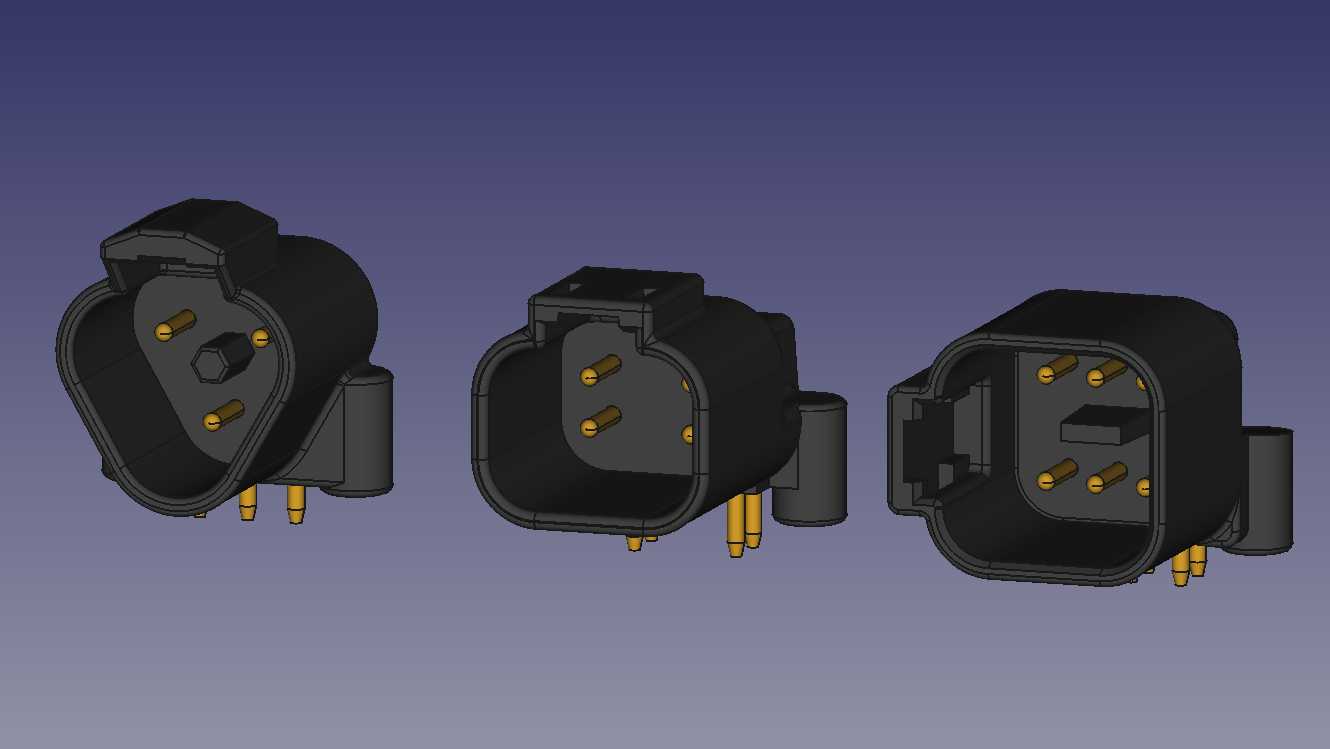

多规格德系PCB板端连接器接头结构

　　这类板端接头主要面向车载电控单元、工业控制板卡的板对线连接场景，在车载ECU、工业IO模块、户外工控设备的内部布线中应用广泛，核心作用是实现印刷电路板与外部线束的可靠物理连接与电气导通，同时兼顾户外工况下的防呆、抗振与密封适配需求。从结构设计来看，三个不同针数规格的接头采用了统一的外壳安装基准，3针、4针、6针版本的板端固定柱位置、插装引脚伸出长度保持一致，能够适配同系列不同点位需求的PCB Layout，减少设计阶段的封装重复绘制工作量，也方便产线统一焊接工装的适配。接头的公端插针采用镀金铜质插针，插针根部设计有台阶限位结构，插装时插针穿过PCB过孔后台阶面贴合PCB板面，能够控制波峰焊时的插针浮高问题，

　　避免焊接后插针歪斜导致的对插卡滞。外壳采用带侧翼安装座的结构，侧翼上预留的安装孔可通过螺丝将接头整体固定在PCB板边或者设备壳体上，相比无固定结构的板端连接器，能够承受更大的线束拉扯力，在设备受振动冲击时不会出现焊盘脱落的问题。接口内部设计有非对称的防呆凸台，不同针数版本的凸台位置存在差异，能够避免同系列不同针数的公母头误插，从结构上杜绝错插导致的电路短路风险。外壳的对插端面设计有环形密封槽，可适配配套的橡胶密封圈，满足IP67级别的户外防护需求，适配车载、户外工控等存在溅水、粉尘的工况。从安装边界来看，接头整体突出PCB板面的高度控制在18mm以内，侧翼安装孔中心距为22mm，插针的焊盘孔径设计为1.2mm，引脚间距为3.

　　81mm，符合常规工业连接器的间距标准，能够兼容多数通用线束端子的压接规格。设计时针对插合导向做了专门优化，接口入口处做了15度的导向倒角，公母头对插时即使存在1mm以内的位置偏差，也能顺着倒角滑入配合位，降低产线装配时的对插难度，减少装配过程中插针顶弯的不良率。插针的载流能力按照单针10A的规格设计，针体直径为1.5mm，能够满足车载电控、工业设备的动力与信号混合传输需求，其中6针版本可同时实现电源正负极、信号反馈、CAN通讯等多线路的集成连接，减少板端的接头占用空间。外壳材质选用耐温增强尼龙，能够承受-40℃到125℃的工作温度范围，适配车载引擎舱、户外光伏设备等宽温工况，

　　材料本身的抗老化性能也能满足设备10年以上的使用寿命要求。在建模过程中，所有配合面的公差按照IT7级精度设定，公母头的配合间隙控制在0.1mm到0.2mm之间，既保证插拔时的顺滑度，又不会因为间隙过大导致接触不良。插针与外壳的注塑结合处设计有倒扣结构，避免插针在多次插拔后出现松动退针的问题，固定柱的根部做了R0.5的圆角过渡，减少注塑时的应力集中，降低外壳受外力时固定柱断裂的风险。
