槽型光电位置检测传感组件结构设计

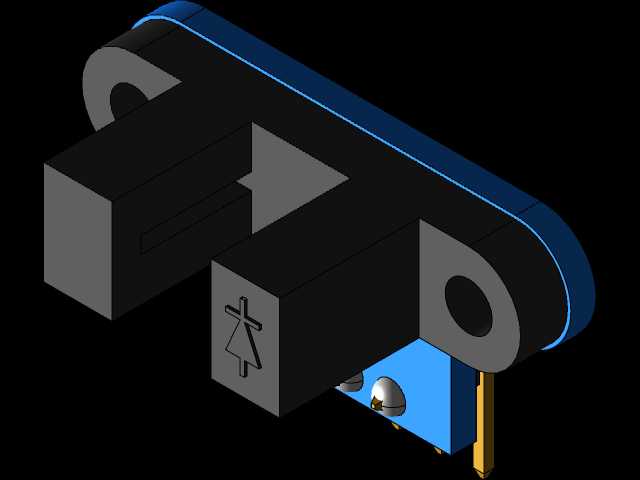

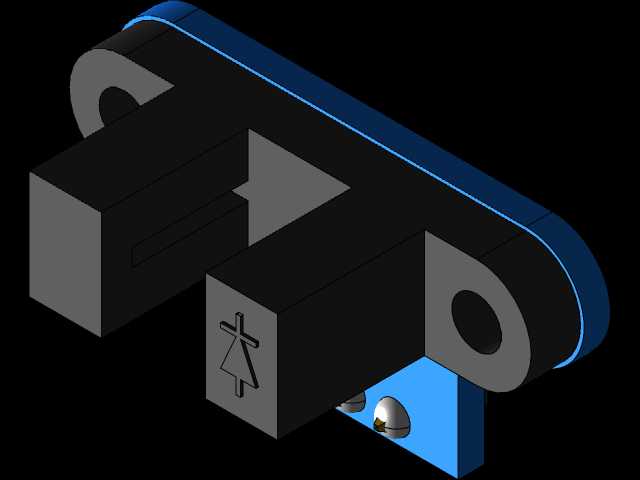

　　在自动化产线的工位限位、运动机构原点定位、物料到位检测这类场景里，槽型光电类检测元件的使用占比一直不低，这类元件依靠槽口内的光路通断输出开关信号，相比接触式限位开关没有机械碰撞损耗，响应速度更快，也不会对被检测件造成接触损伤，在轻载高速的自动化运动场景里适配性很强。这次的结构设计围绕槽型光电检测组件展开，整体采用分体式组合结构，上部为U型光路主体，下部为信号处理电路板与插针引出端，两侧带安装固定耳，方便直接锁附在设备安装板上。

　　从实际使用的需求出发，设计时首先考虑了安装的兼容性，两侧固定耳的安装孔位采用行业通用的孔距规格，安装孔做了沉台设计，锁付M2规格螺丝时螺丝头不会突出安装面，避免和周边运动部件产生干涉。U型槽的槽宽尺寸设定为标准5mm，足够覆盖常规设备中挡片的运动行程，同时槽深做了10mm的预留，既可以容纳厚度1-2mm的金属或塑料挡片插入，也能避免挡片运动过程中剐蹭槽体内壁的发射、接收镜面。光路主体部分采用黑色不透光工程塑料材质，一方面可以阻隔环境杂散光对红外收发管的干扰，避免强光环境下出现误触发，另一方面塑料材质的绝缘特性可以避免电路部分和设备金属机架导通，减少信号干扰的概率。

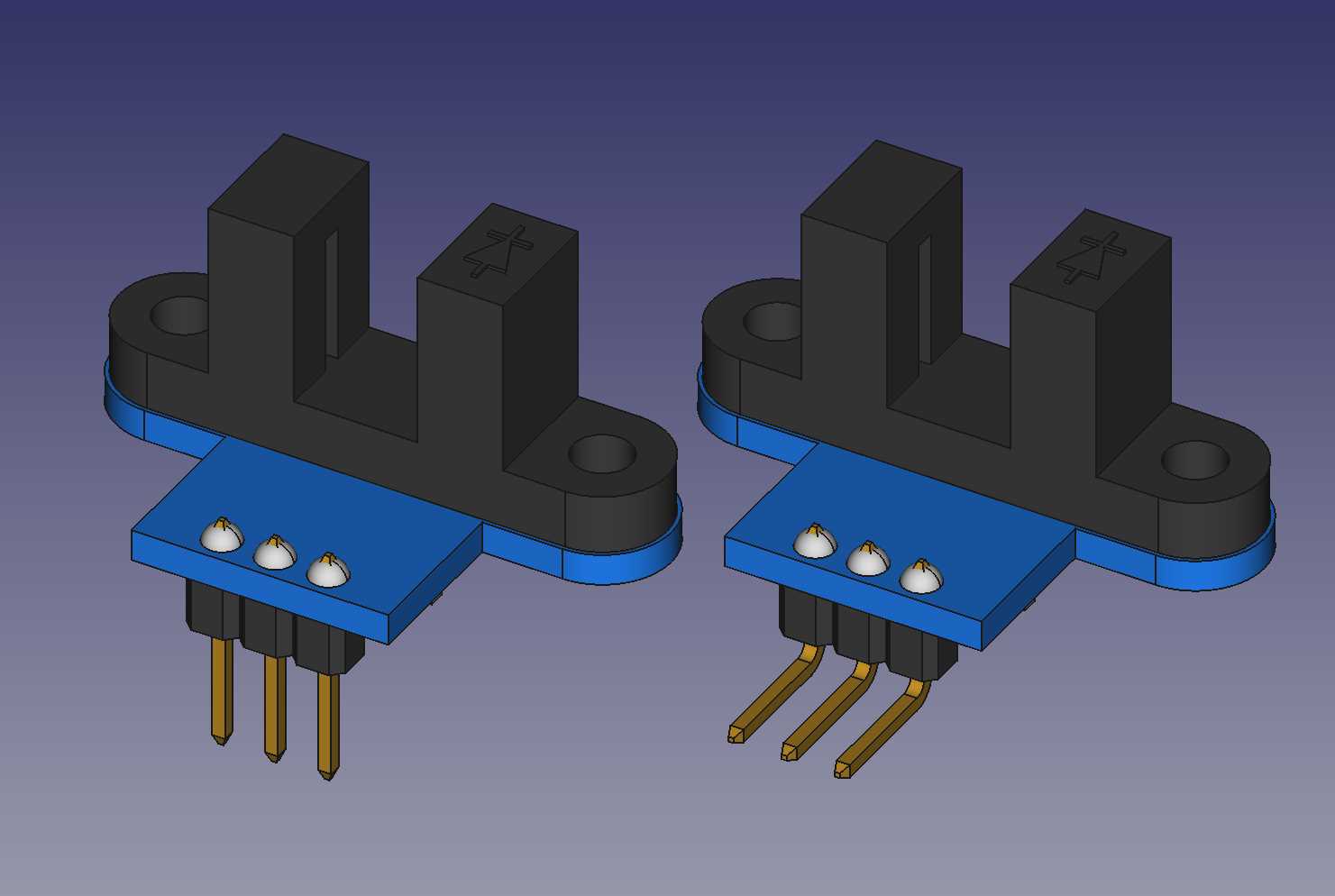

　　下部的电路板部分采用蓝色阻焊层设计，板上集成了光电信号的放大、整形电路，将收发管的原始光信号转换为标准的高低电平开关信号，可直接接入PLC或者单片机的IO端口，不需要额外外接信号处理电路。引出端采用3针直插结构，针脚做了镀金处理，抗氧化能力更强，反复插拔也不会出现接触不良的问题，针脚间距采用标准2.54mm排针间距，既可以直接焊接在设备主板上，也可以配套对应规格的接插件做快拆连接，方便后期设备维护时的元件更换。

　　设计过程中对安装边界做了明确的限定，元件整体高度控制在20mm以内，安装后突出安装板的高度不超过18mm，对于安装空间局促的小型自动化设备、3D打印机运动机构、小型机械手原点检测这类场景非常友好。元件的宽度方向尺寸控制在15mm以内，多个同类型元件并排安装时，最小间距可以做到18mm，不会出现相邻元件光路互相干扰的问题。在结构强度方面，U型主体和下部电路板的连接部分做了卡扣加定位柱的双重固定，即使设备运行过程中存在持续振动，也不会出现电路板移位、针脚虚接的问题。固定耳和U型主体采用一体化注塑成型结构，锁付螺丝时可以承受0.3N·m的锁紧扭矩，不会出现固定耳断裂的情况。

　　从实际工况适配的角度考虑，槽口的开口边缘做了15度的导向倒角，挡片在运动过程中即使存在±1mm的位置偏差，也能顺利插入槽口，不会出现撞坏元件的情况。光路的发射和接收端分别内嵌在U型槽的两个侧壁内，镜面比槽壁内凹0.5mm，即使有少量灰尘落在槽口边缘，也不会直接覆盖在镜面上，降低了日常维护的清洁频率。电路部分的元器件全部布置在电路板的内侧，外侧用黑色塑壳做全包覆处理，车间内的切削液飞沫、少量粉尘不会直接接触到电路元器件，提升了元件在复杂工业环境下的使用寿命。

　　在建模过程中，所有配合尺寸都按照实际量产的公差要求做了预留，塑壳部分的壁厚均匀控制在1.2mm，避免注塑成型时出现缩痕、变形的问题。插针和塑壳的配合部分做了滚花结构，插针压入塑壳后可以承受50N的轴向拉力，不会出现针脚被拔出的情况。电路板和塑壳的定位间隙控制在0.1mm，组装时可以顺利卡入，不会出现过松或者过紧无法装配的问题。整个模型的结构完全按照实际可量产的零件结构搭建，没有做理想化的无倒角、无壁厚的简化处理，不管是用来做设备的整体装配干涉检查，还是用来做元件的选型参考，都可以直接复用，不需要再做额外的结构修正。
