无风扇240W多路输出直流供电电源

　　这款无风扇直流供电单元，在工业控制场景里的适配性非常突出，完全避开了带风扇电源的常见痛点——比如长期运行时风扇积尘卡滞导致的过热宕机，或者风扇转动带来的振动、噪音干扰，在对粉尘浓度、噪音限值有要求的车间工位、嵌入式设备柜体、实验室测试台架里都能稳定适配。它的三路输出参数覆盖了工控领域最常用的供电规格：12V回路可给工控板卡、散热模组、小型传感单元供电，24V回路适配PLC输入输出模块、中间继电器组、气动电磁阀这类常规工控负载，5V回路则能给单片机控制板、通讯转换模块、状态指示单元供电，单台设备就能完成整套小型工控系统的供电需求，不用额外搭配多台小功率电源分散布线。

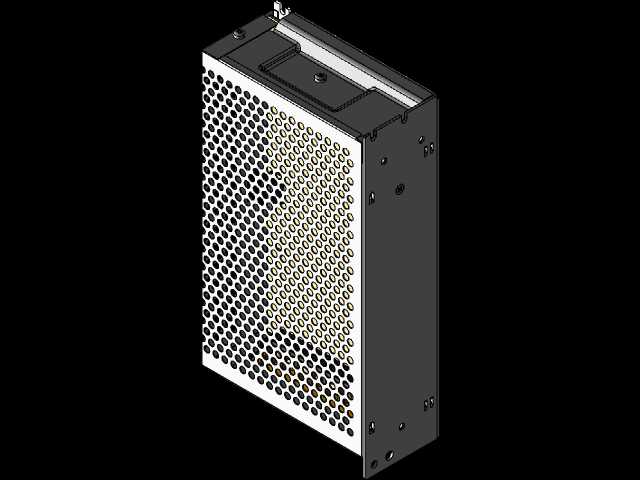

　　从结构设计逻辑来看，全金属冲孔外壳是无风扇散热方案的核心载体，外壳上的密集圆孔不是随意排布的：顶面和两个侧面的开孔区域完全对应内部功率器件、整流桥、变压器的发热位置，靠自然对流形成冷热空气循环，把器件工作产生的热量通过金属壳体直接散到外部环境，没有风扇的机械磨损点，平均无故障运行时长比同功率带风扇电源高出不少。外壳采用折边咬合加螺丝紧固的装配方式，边角做了钝化处理，避免安装布线时割伤线材或者操作人员，壳体的接地端子直接和金属外壳连通，能有效屏蔽内部功率电路产生的电磁干扰，也能防止外部静电、浪涌冲击损坏内部电路。

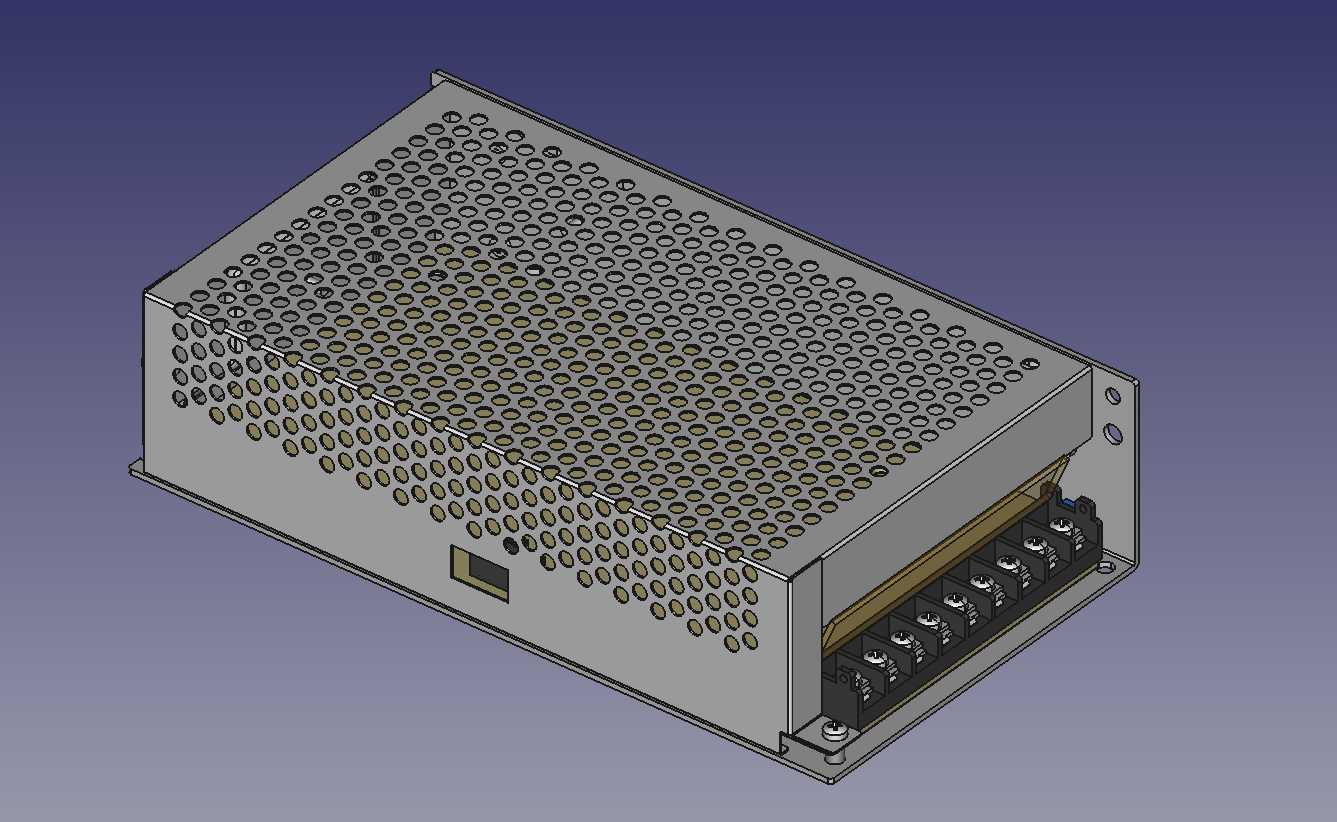

　　接线端采用带标识的栅栏式接线端子排，每个回路的正负极、接地端都有清晰的字符压印在端子旁的绝缘座上，现场接线时不用反复核对说明书，能减少接错线烧损负载的概率，端子的螺丝压接结构能适配0.5到2.5平方毫米的多股铜芯线，拧紧后拉力满足工控布线的抗拉要求，不会因为设备运行的轻微振动出现松脱断电的问题。安装边界上，壳体底部预留了两个带翻边的安装固定耳，耳上的开孔尺寸适配常规的M4安装螺丝，既可以直接通过固定耳锁在电控柜的安装背板上，也能搭配L型安装支架固定在设备机架的横梁上，安装时需要注意在壳体周围预留至少30mm的对流空间，不要把散热孔直接贴在柜体壁或者其他发热器件旁，避免影响自然对流的散热效率。

　　内部结构的排布也完全服务于无风扇的散热需求：发热量大的功率管、整流器件直接通过导热硅胶垫贴合在金属外壳的内侧壁上，把热量直接传导到外壳散出，电解电容、电感这类发热稍低的器件排布在电路板中间区域，顺着空气对流的方向排列，不会阻挡冷热空气的流通路径。输入端的保险管、EMI滤波电路做了独立的隔离处理，避免高压侧的干扰串到低压输出回路，输出端的滤波电容容量留足了冗余，在负载瞬时跳变的时候也能保持输出电压的稳定，不会因为电机启动、电磁阀吸合这类瞬时大电流拉低电压导致控制板复位。

　　在实际选型适配的时候，要注意每一路输出的额定电流上限，不要长时间让单路负载超过额定值运行，虽然无风扇结构的散热冗余做的比较充足，但长期满负载运行还是会加速内部电容的老化；布线时强电输入线和低压输出线尽量分开走线，不要绑在同一束线里，避免干扰低压侧的传感信号。这款电源的外壳尺寸属于同功率电源里的紧凑规格，在电控柜内部占用的安装空间很小，替换同功率的老旧带风扇电源时，安装孔位的适配性很强，不用重新在背板上打孔，能减少现场改造的工作量。
