GT2规格80齿20齿惰轮皮带轮结构

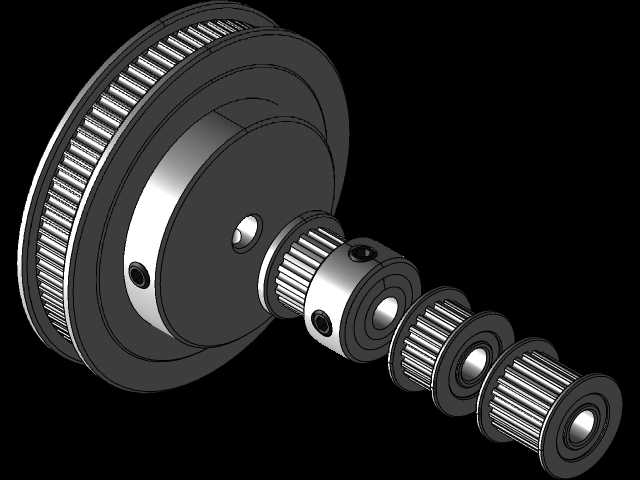

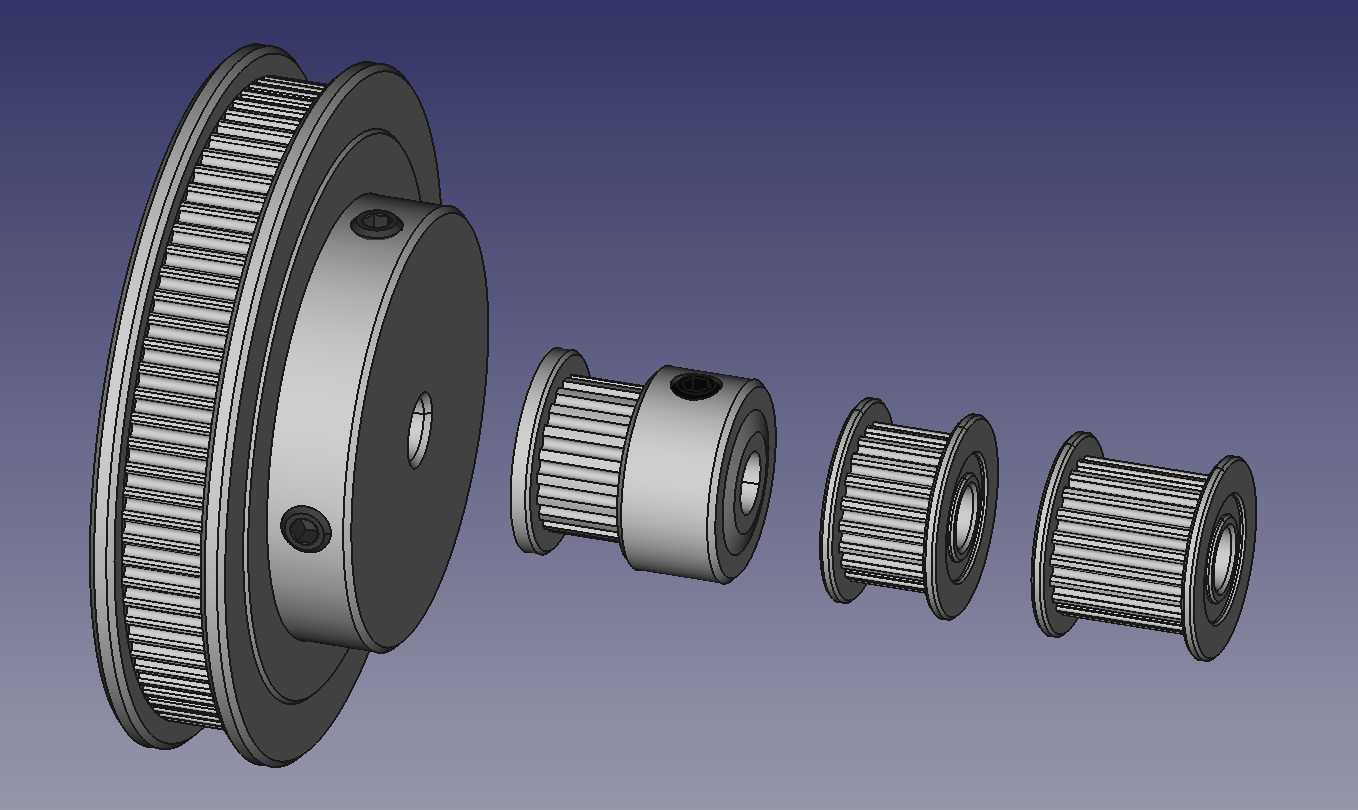

　　在桌面级3D打印机、小型自动化输送模组、桌面数控雕刻机这类对传动精度有较高要求的轻载传动场景中，GT2同步带轮是应用占比极高的传动部件，这类带轮配套的GT2同步带齿距为2mm，传动背隙极小，能够满足小行程运动的精准定位需求，避免传动过程中出现的丢步、位移偏差问题。本次涉及的带轮组包含两种齿数的主动/从动带轮，以及配套的光面惰轮结构，适配宽度为9mm的GT2同步带，能够覆盖多数小型传动机构的动力传递需求。

　　从实际应用场景来看，80齿的大直径带轮通常作为从动端轮组使用，安装在运动执行部件的传动轴上，比如3D打印机的X轴、Y轴运动平台的从动端，或是小型皮带输送机的末端辊筒连接端，大齿数带轮的单圈传动行程更长，配合20齿的小带轮作为电机端主动轮使用时，能够形成4:1的传动减速比，在不额外增加减速箱的前提下，提升步进电机的输出扭矩，匹配轻载运动平台的负载需求。配套的惰轮为无齿光面结构，内孔适配6mm直径的安装轴，主要作用是调整同步带的包角，或是在长跨度传动段中作为张紧轮使用，避免同步带在高速往复运动中出现跳齿、松弛抖动的问题，惰轮的轮面做了圆角过渡处理，不会对同步带的带背造成过度磨损，延长同步带的使用寿命。

　　设计层面上，主动带轮与从动带轮都采用了紧定螺钉锁紧的安装方式，轮体侧面加工有两个对称的M3螺纹孔，安装时将紧定螺钉顶在电机轴或传动轴的平面上，即可实现轮体与轴的周向固定，防止传动过程中轮体与轴出现相对滑动，这种固定方式结构简单，拆装调整方便，适合小型设备的快速装配与后期维护。带轮的齿形采用标准GT2圆弧齿廓，齿槽深度与齿顶宽度完全匹配标准GT2同步带的齿形参数，啮合过程中齿面与带齿的接触面积均匀，不会出现应力集中导致的带齿过早磨损问题。带轮的挡边结构采用双侧凸缘设计，凸缘高度高出带轮齿顶1.5mm，能够有效防止同步带在高速运转过程中出现跑偏、脱带的问题，即使在安装存在小幅同轴度偏差的情况下，也能保证同步带始终在轮面的有效宽度范围内运行。

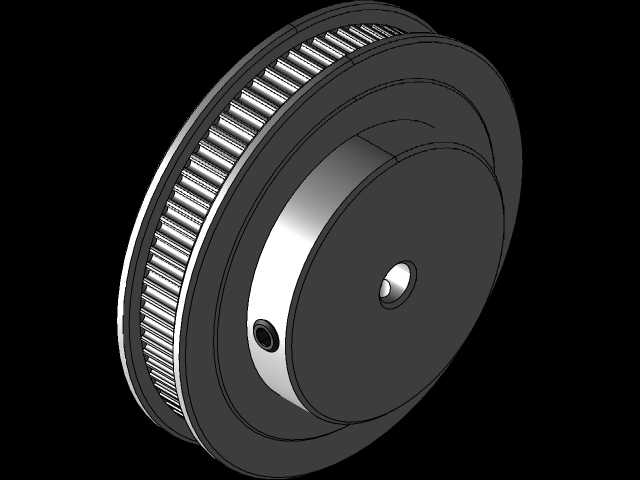

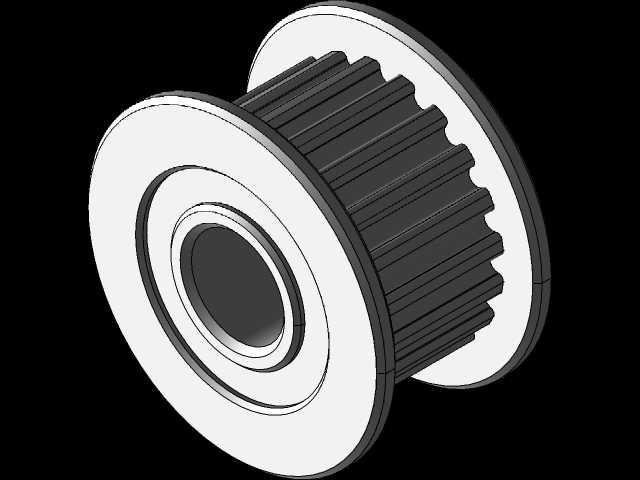

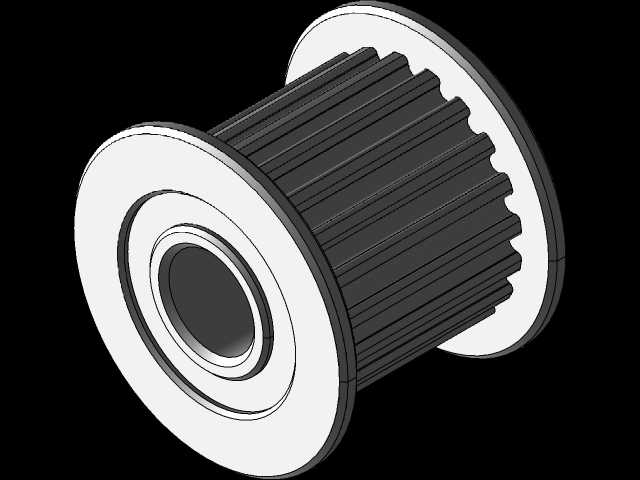

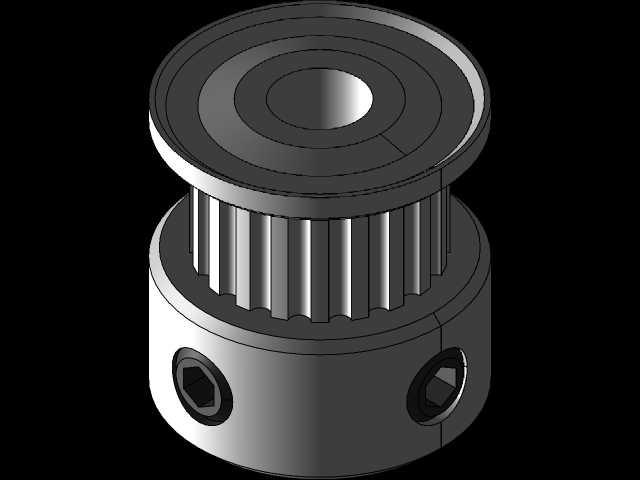

　　安装边界方面，80齿带轮的节圆直径为50.93mm，总厚度包含双侧挡边为15mm，中间轮毂的凸台直径为22mm，凸台厚度为6mm，安装时需要预留足够的径向空间，避免轮体旋转过程中与周边的安装板、型材框架发生干涉，中心安装孔可根据配套轴的直径加工，常见适配5mm、6.35mm、8mm等常见的电机输出轴直径。20齿小带轮的节圆直径为12.73mm，整体结构更紧凑，总厚度为12mm，轮毂直径为10mm，适合直接安装在42步进电机的输出轴上，安装时需要保证带轮的齿面与电机安装端面的平行度偏差不超过0.1mm，否则会加剧同步带的侧边磨损。配套的6mm内孔惰轮外径为14mm，轮面宽度为10mm，安装时需要搭配对应的法兰轴承或铜套使用，保证惰轮能够绕安装轴自由旋转，惰轮的安装位置需要可调，通过调整惰轮的位置来控制同步带的张紧力，张紧力调整到用手指按压同步带中段，下压量为带段跨度的2%-3%即可，过紧会增大轴承受力，提升运转噪音，过松则容易出现跳齿问题。

　　在实际选型搭配时，需要根据传动的行程长度、负载大小、运动速度来确定带轮的安装中心距，当两个带轮的中心距超过200mm时，就需要增加惰轮来支撑同步带的回程段，避免长距离带段在高速往复运动中出现共振抖动，影响运动精度。这类带轮通常采用铝合金材质加工，表面做阳极氧化处理，重量轻且耐磨性好，也有部分低成本方案采用POM材质注塑加工，适合负载更小、对成本更敏感的消费级电子设备传动结构。需要注意的是，安装带轮时要保证同一传动回路中的所有带轮、惰轮的轮面处于同一平面内，平面度偏差不能超过0.2mm，否则会导致同步带在运行过程中持续受到侧向力，出现带体分层、齿面撕裂的问题，大幅缩短同步带的使用寿命。
