5.5×2.1规格直流电源插头插座组件

　　日常做小型电控设备、桌面级实验装置、便携数码外设的结构设计时，低压直流供电的连接可靠性一直是容易被忽略却影响整机体验的环节，这套5.5×2.1规格的圆筒式直流电源插头与插孔组件，就是针对这类低压直流供电场景做的适配设计。先从实际使用场景来说，这类接插件广泛用在12V/24V低压供电的小型设备上，比如桌面小型数控装置、便携检测仪器、外置电源适配器供电的工控模块、自制小型电控项目的供电接口，甚至部分户外便携照明、小型动力模组的供电接驳也会用到这个规格的接插件，核心是实现低压直流回路的快速插拔连接，同时保证接驳后的接触稳定性，避免出现接触不良导致的供电中断、接头发热等问题。

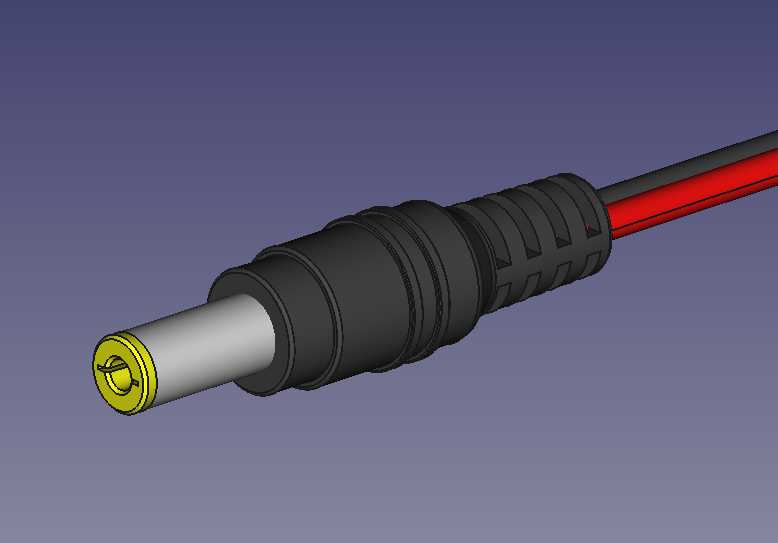

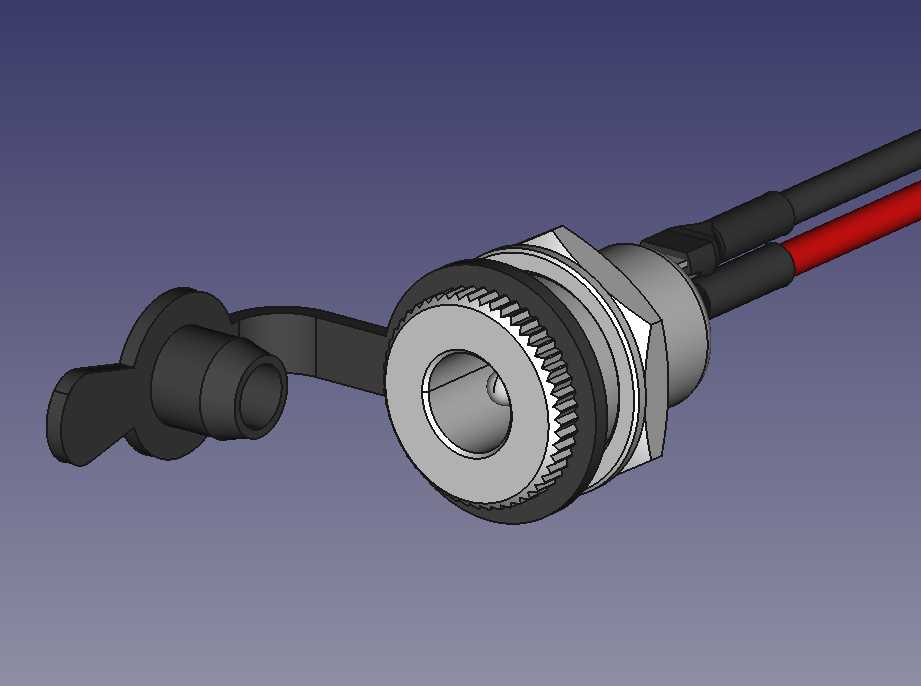

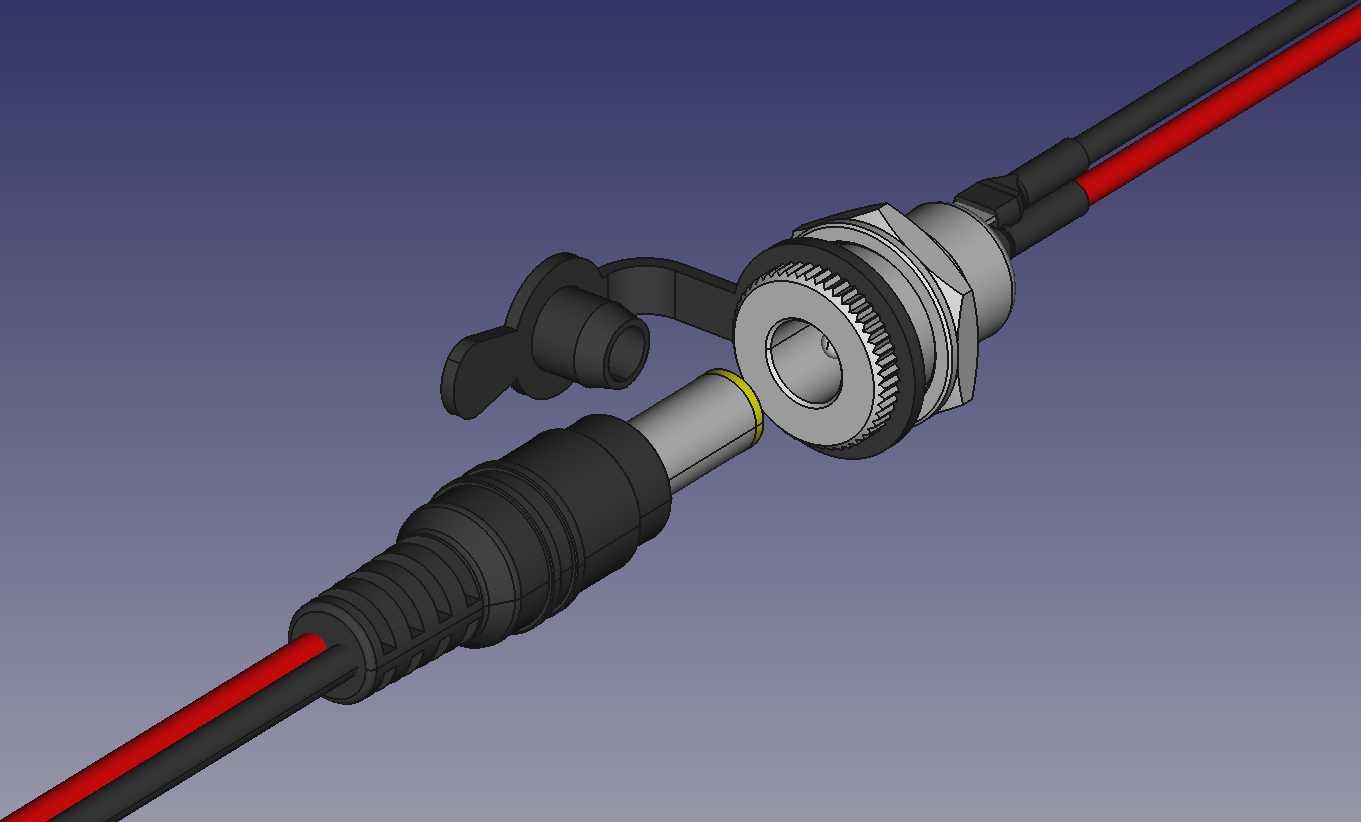

　　从结构设计思路来看，这套组件做了公头母座的完整适配，公头端配套了尾部的线缆防护结构，线缆出线位置做了多级阶梯式的防弯折护套，能避免线缆反复弯折后线芯断裂的问题，公头插接段的金属接触件做了公差匹配，保证插入母座后内芯外壁和母座接触弹片的贴合压力处于合理区间，既不会因为插拔力过大导致操作费力，也不会因为接触压力不足导致接触电阻过大。母座端设计了带外螺纹的安装法兰，配套的锁紧螺母可以直接把母座固定在设备壳体的开孔上，法兰和壳体接触的位置预留了密封胶圈的安装位，能满足普通室内设备的防尘防泼溅需求，母座还附带了一个铰接式的防尘盖，在未插入插头的时候可以盖住插孔，避免灰尘、金属碎屑落入插孔造成短路隐患。

　　尺寸与安装边界方面，公头的插接金属段外径为5.5mm，内孔直径2.1mm，是行业内通用的DC电源接口规格，和市面上同规格的公母头具备互换性，母座的安装开孔直径匹配法兰的螺纹外径，安装后法兰突出壳体表面的高度控制在合理范围，不会额外占用设备外部的过多空间，尾部的焊线引脚预留了足够的焊接操作空间，方便生产组装时的焊线作业，公头尾部的线缆过孔适配常规的两芯护套线，线径范围覆盖日常低压供电常用的0.3-0.75平方毫米线缆，护套和线缆外皮之间可以通过点胶或者扎带固定，提升线缆拉脱强度。

　　实际选型使用时需要注意，这套接插件的额定载流需要匹配线径和接触件的导电面积，适合10A以内的低压直流回路使用，安装母座时要注意壳体开孔的同轴度，避免螺母锁紧后母座出现偏斜导致插拔卡滞，公头尾部的防弯折护套在装配时要完全套住线缆和公头尾部的衔接位置，才能发挥防弯折的作用。整套结构的细节都围绕实际装配和使用的痛点做了优化，比如母座接触弹片采用了弹性铜材，表面做了镀镍处理，既能降低接触电阻，也能提升抗氧化能力，延长接插件的插拔使用寿命，公头的绝缘外壳采用了阻燃绝缘材质，避免过载时出现绝缘层融化的风险，防尘盖的铰接结构做了限位设计，翻开后不会遮挡周边的其他接口或者操作部件，不会影响设备的正常使用。
