TR8规格黄铜德林防齿隙梯形丝杠螺母

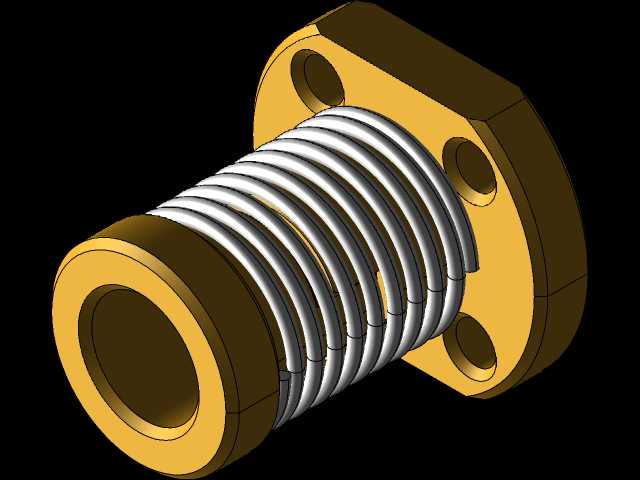

　　在直线传动机构的实际调试场景里，梯形丝杠副的回程间隙一直是影响定位精度的核心痛点，尤其是3D打印机Z轴升降、小型CNC雕刻机进给轴、桌面级自动化滑台这类对重复定位精度有要求的设备，普通铜螺母在长期磨损后出现的齿隙，会直接导致层纹错位、进给卡顿、反向丢步等问题，这款适配TR8×8、TR8×3/8、TR8×1/2规格丝杠的防齿隙螺母，就是针对这类轻载精密传动场景做的结构优化设计。从实际装配逻辑来看，这款螺母采用分体式组合结构，主体啮合部分分别采用黄铜与Delrin（聚甲醛）两种材质，黄铜基体负责承担主要的螺纹啮合载荷，保证螺纹副的耐磨寿命与刚性支撑，Delrin材质的啮合段则利用工程塑料自润滑、摩擦系数低的特性，

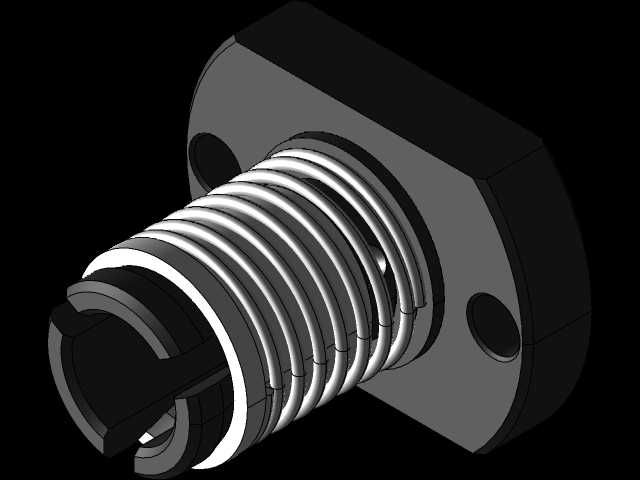

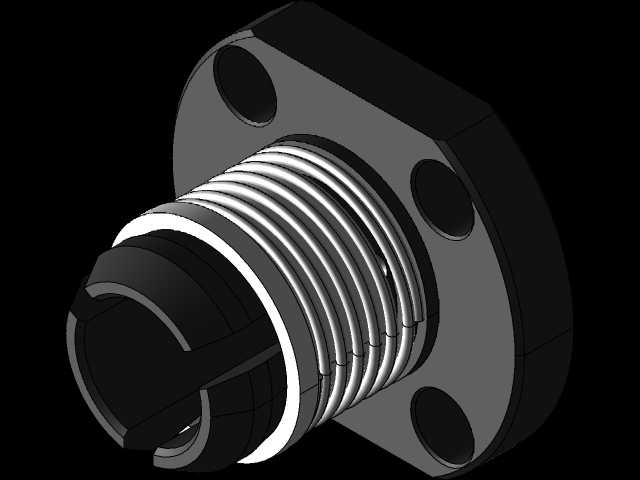

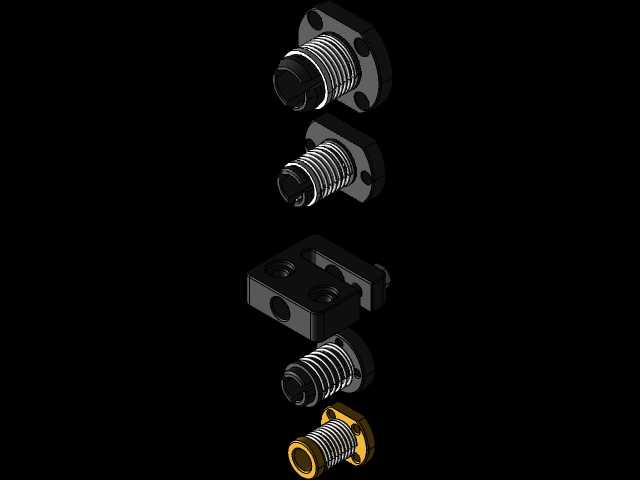

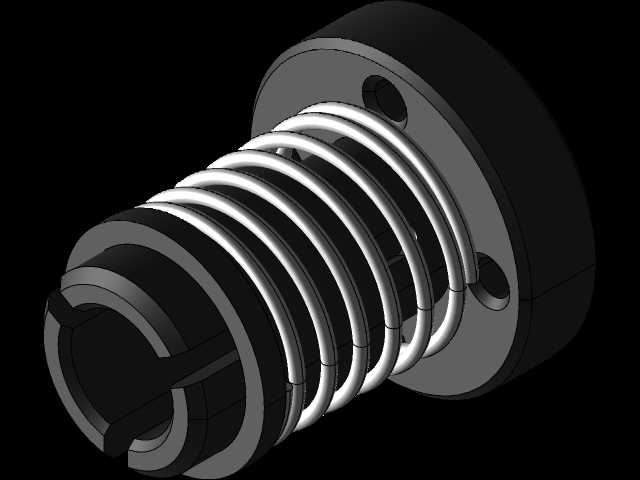

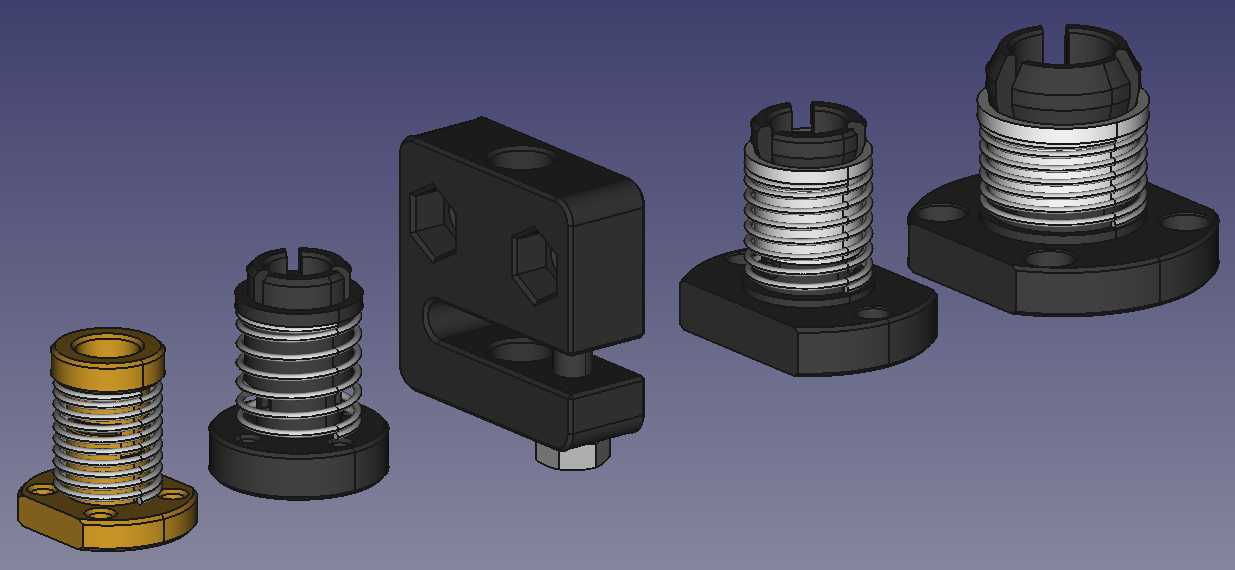

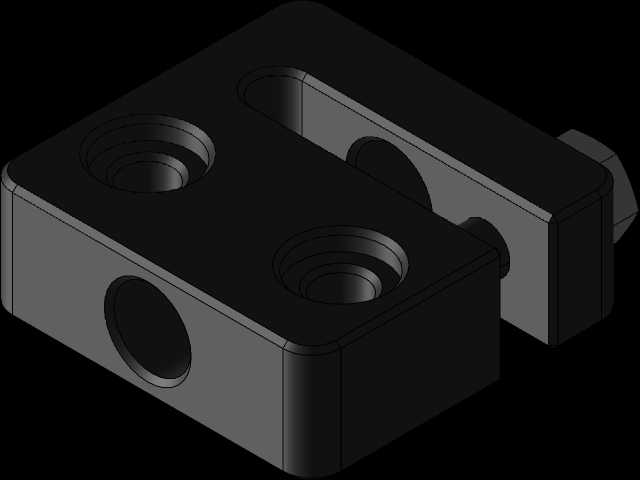

　　降低丝杠传动过程中的阻尼，避免高速往复运动时出现的爬行现象，两种材质的螺纹段通过锥形楔形面配合，搭配内置的直弹簧提供持续的轴向张紧力，能自动补偿螺纹长期磨损产生的间隙，全程保持螺纹副的无隙啮合状态，不需要人工定期调整预紧量。从安装边界来看，这款螺母提供两种安装基座形式，一种是带双安装孔的方形法兰基座，法兰面的安装孔位间距适配市面上主流的2020、4040铝型材安装槽，法兰厚度控制在5mm以内，安装时不需要额外加工沉孔，直接用M3/M4内六角螺丝即可固定在滑台或者运动平台上；另一种是带侧装固定块的安装形式，固定块上预留了贯穿的锁紧孔，可直接卡在型材槽内或者定制的安装支架上，适合安装空间局促、无法从正面锁螺丝的紧凑结构场景。设计过程中，

　　锥形楔形面的锥度经过反复校核，锥角控制在7度左右，既保证弹簧张紧时两个分体螺母段能顺畅产生轴向相对位移，自动补偿齿隙，又不会因为锥度过小出现自锁卡死，导致张紧力无法传递到螺纹啮合面；内置弹簧的预紧力经过匹配计算，既能提供足够的轴向力消除螺纹间隙，又不会因为预紧力过大导致螺纹副摩擦阻力飙升，造成电机负载过高、传动效率下降的问题，实际测试中，搭配42步进电机驱动时，额定扭矩下的传动效率能保持在60%以上，完全满足桌面级轻载传动设备的动力需求。在实际应用场景中，这款螺母除了适配常规的3D打印机Z轴，还能用于小型激光雕刻机的进给轴、实验室自动化取样设备的直线运动模组、桌面型点胶机的升降机构，这类场景的共同特点是传动负载不大，

　　但对反向间隙敏感，不允许出现回程定位误差，传统的整体式铜螺母在使用两到三个月后就会因为磨损出现0.1-0.3mm的间隙，需要人工调整螺母座的顶丝来消除间隙，而这款带自动张紧结构的防齿隙螺母，在整个磨损周期内都能通过弹簧力自动补偿间隙，不需要人工维护，能大幅降低设备的后期运维成本。从结构细节来看，螺母的螺纹段做了导入倒角处理，安装时能顺畅旋入TR8丝杠，不会出现螺纹错牙刮伤的问题；法兰基座的底面做了平面度精加工，安装后能保证螺母轴线与丝杠轴线的同轴度，避免因为安装偏斜导致的螺纹偏磨、传动卡滞；Delrin材质的螺纹段内壁做了微量的储油槽设计，可在装配时涂抹少量润滑脂，进一步延长螺纹副的使用寿命，降低传动噪音。不同于市面上常见的双螺母垫片调隙结构，这款螺母把楔形张紧结构和弹簧集成在螺母内部，整体外形尺寸和普通TR8法兰螺母几乎一致，不需要对原有设备的安装位做任何修改，就能直接替换原有普通螺母，实现防齿隙的功能升级，对于设备改装、旧机精度升级的场景非常友好，不需要重新设计安装结构，直接替换即可完成精度优化。
