RC模型用无刷驱动微型液压齿轮泵结构

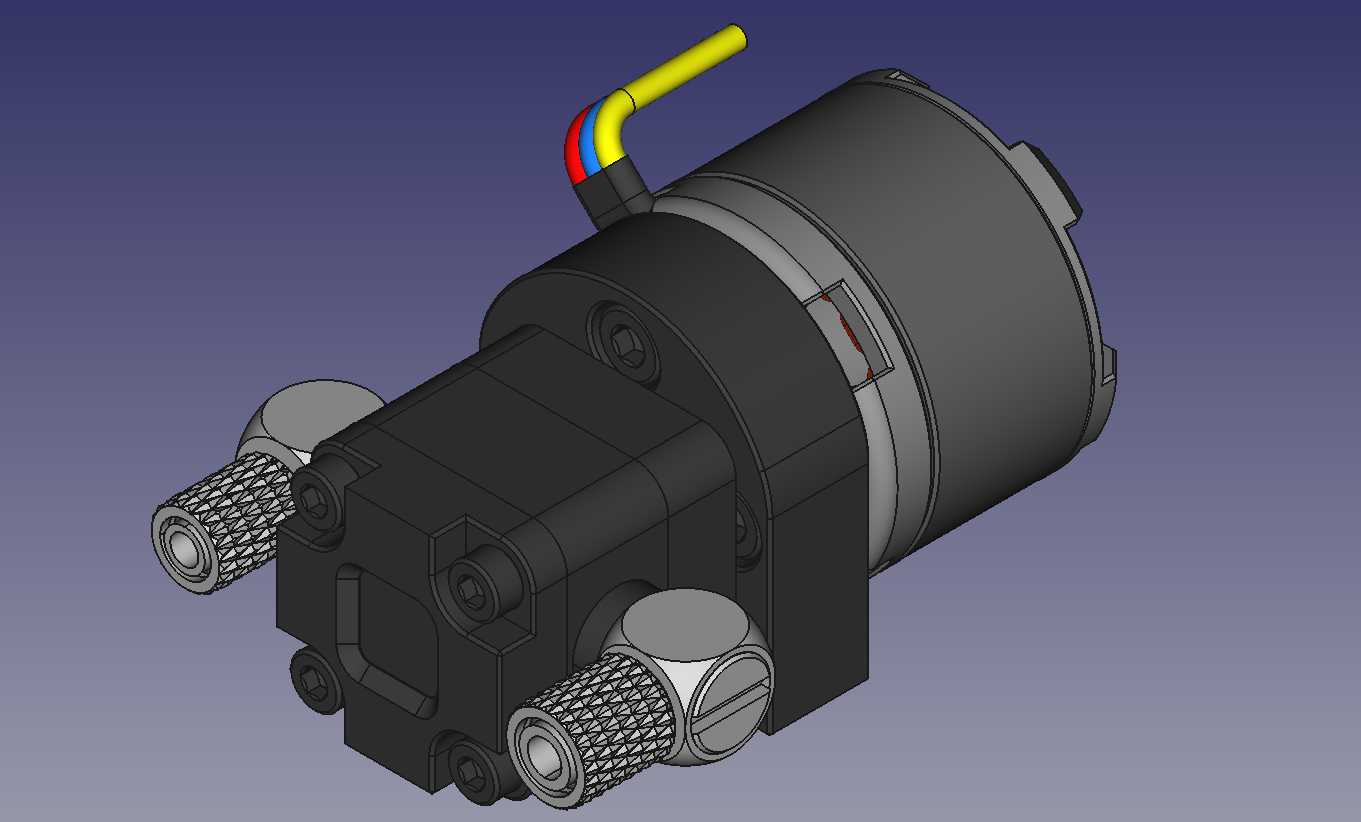

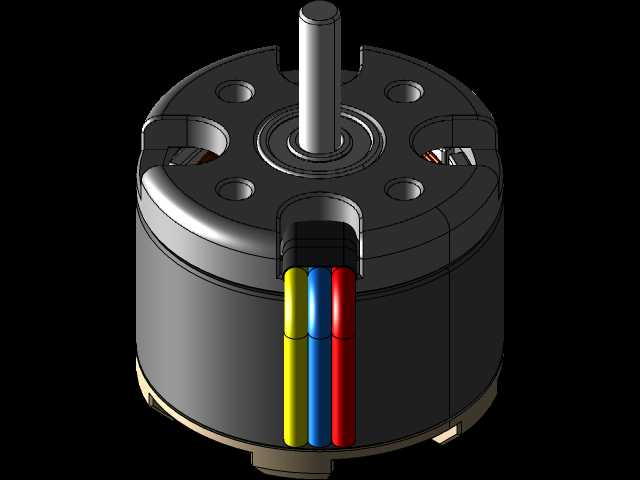

　　这款微型液压齿轮泵的核心适配场景是比例遥控仿真模型的液压动力单元搭建，常见于1:12及以下比例的RC工程模型、液压机械模型改装场景，比如微型挖掘机模型、装载机模型的液压系统动力源，也可用于小型桌面液压试验台的低压动力供给，填补了小流量微型液压动力单元在模型领域的适配空白。从功能特性来看，该泵采用齿轮式容积泵结构，依靠一对啮合齿轮的旋转形成密闭容积变化完成吸油压油动作，输出压力平稳、流量脉动小，匹配RC模型的小流量液压执行元件需求，不会出现流量过大导致的执行元件动作失控问题。驱动端直接集成2826规格无刷直流电机，省去了传统液压泵与电机之间的联轴器连接结构，大幅缩减了整体轴向尺寸，同时无刷电机的调速特性可直接匹配RC模型的电调信号，

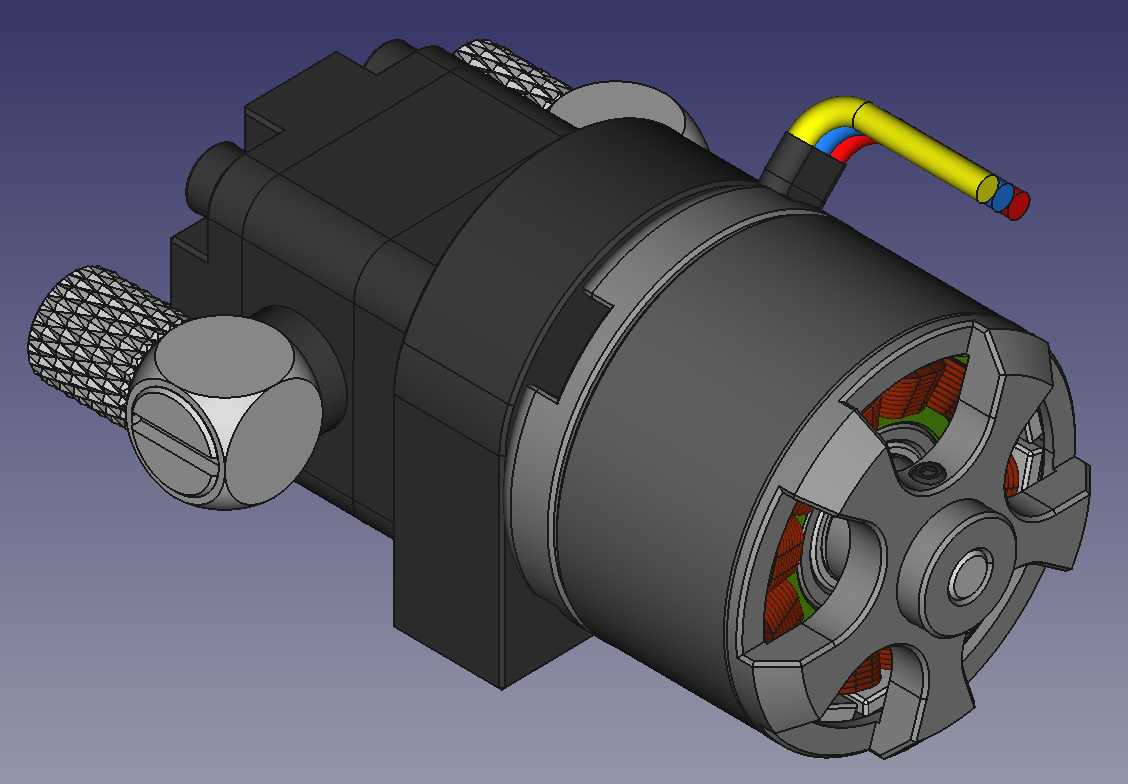

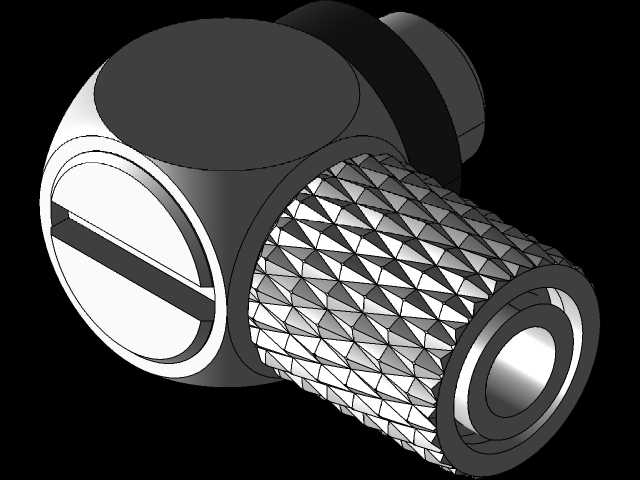

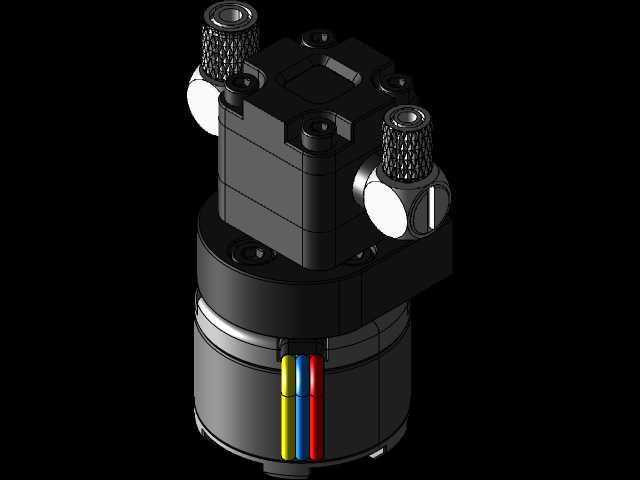

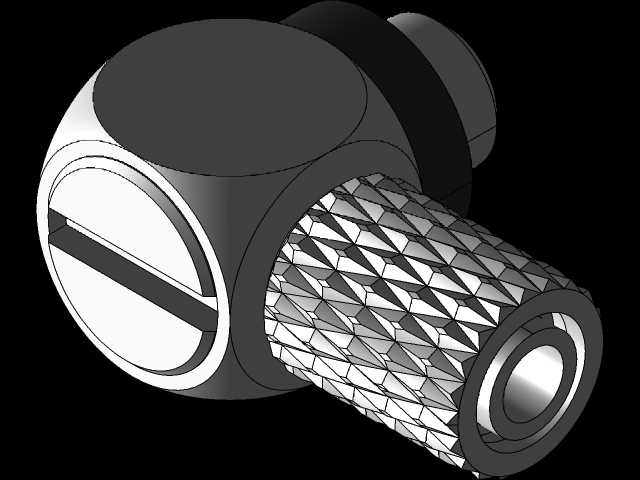

　　通过PWM信号调节转速就能精准控制泵的输出流量，进而控制液压油缸、液压马达的动作速度，适配模型的比例操控需求。油路接口部分做了针对性的适配设计，入口侧适配6mm外径管路，出口侧适配4mm外径管路，对应模型液压系统中回油管路通径大于压力油路的常规设计逻辑，避免回油背压过高导致的泵负载增大问题，两个接口都集成了滚花锁紧式旋转弯头，安装时可以根据模型内部的管路走向自由调整接头朝向，不需要额外加装过渡弯头，减少管路接头的泄漏点，滚花结构也方便在狭小的模型内部空间徒手拧紧，不需要借助大型扳手操作。设计过程中优先考虑了模型内部的安装边界约束，整体采用同轴式布局，电机与泵体通过止口定位直接连接，连接法兰处采用内六角螺钉锁紧，

　　保证同轴度误差控制在0.02mm以内，避免高速旋转时出现偏磨导致的效率下降、噪音增大问题。泵体部分的壳体采用一体化铣削结构，减少了拼接面的密封槽数量，仅在泵体端盖、电机连接面设置O型圈密封槽，适配微型丁腈橡胶O型圈实现静密封，在模型常用的0.3-0.8MPa工作压力下不会出现渗漏问题。两个齿轮的轴端采用滑动轴承支撑，匹配微型含油轴承，不需要额外加装润滑管路，依靠液压油自身就能完成轴承润滑，降低了维护难度，也进一步缩减了结构尺寸。安装固定方面，泵体侧面预留了两个M3规格的安装螺纹孔，孔距符合小型模型设备的通用安装孔距标准，可以直接通过M3螺丝固定在模型的车架或者设备安装板上，不需要额外设计转接支架。从实际使用的角度来看，

　　这种集成式结构相比传统的分体式泵组，整体重量降低了40%左右，对于对重量敏感的RC模型来说，能有效降低整车自重，提升动力表现，同时集成式结构的接线更简单，仅需要连接无刷电机的三根动力线即可，不需要额外处理泵与电机的连接同轴度问题，降低了模型爱好者的组装难度。设计时还考虑了不同模型的安装空间差异，整体外形没有突出的不规则结构，最大外径处为电机的圆柱面，泵体部分的外轮廓尺寸小于电机外径，在狭小的模型舱内布置时不会和周边的结构件产生干涉，顶部的走线位置做了圆弧过渡处理，避免管路和电线被锐边割破，三个出线位置对应无刷电机的三相线，采用侧出式设计，不会占用轴向的安装空间，适配模型内部轴向空间紧张的布置场景。齿轮参数选择上采用小模数齿轮设计，模数0.5，齿宽6mm，在保证足够输出流量的前提下，尽可能缩小齿轮的径向尺寸，同时小模数齿轮的啮合噪音更低，在模型运行时不会产生过大的噪音影响仿真体验。进出口的流道做了圆弧过渡处理，没有直角拐点，能降低油液在流道内的压力损失，提升泵的容积效率，在额定转速下容积效率可以达到85%以上，满足模型液压系统的动力需求。
