带泄压结构RC液压齿轮泵配无刷电机

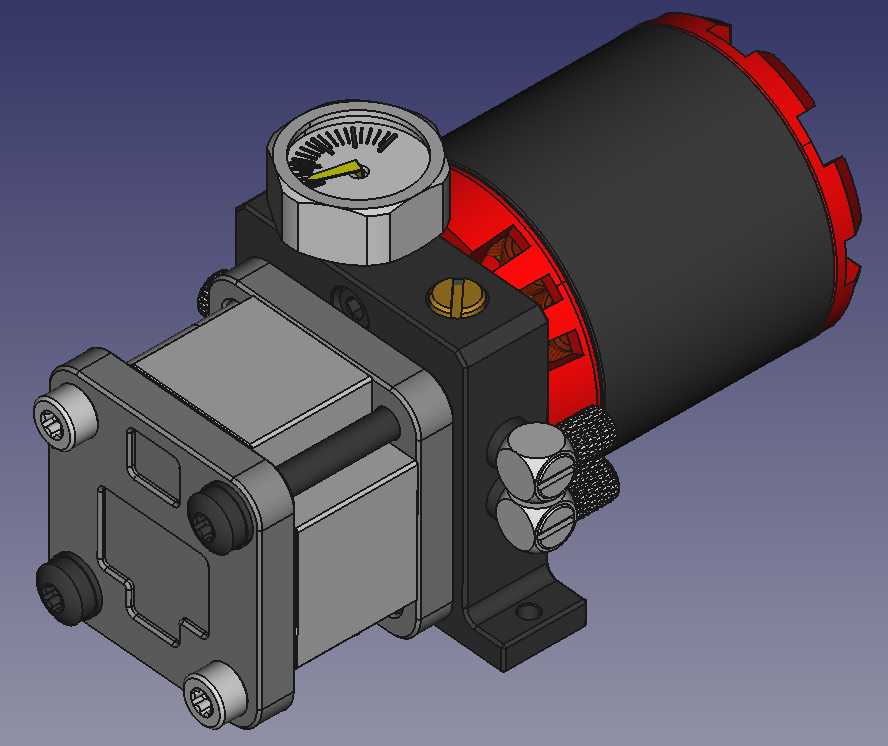

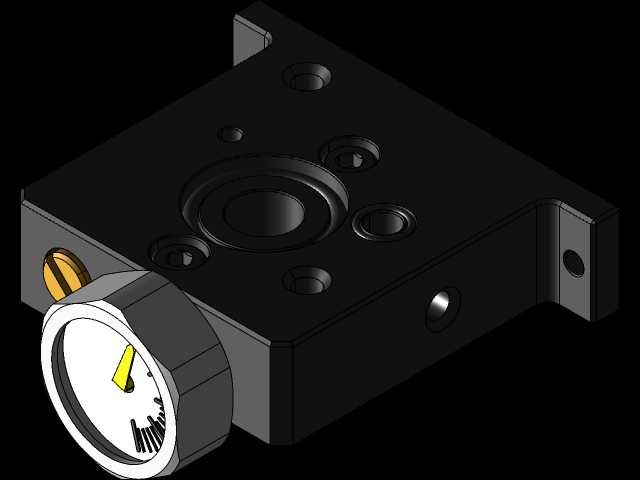

　　这套集成无刷直流电机的RC液压齿轮泵，主要面向比例模型、小型液压试验台、微型液压执行机构这类对动力单元体积、重量、输出稳定性有较高要求的应用场景，区别于工业级大排量液压泵，它的排量、输出压力区间完全匹配小型液压系统的负载需求，不会出现大泵带小负载的溢流损耗问题。从实际使用角度看，这类微型液压齿轮泵常被用在仿真工程模型的液压动作驱动上，比如模型挖掘机的动臂举升、模型装载机的铲斗翻转，也可作为小型液压工装的动力源，给微型夹具、顶升机构提供稳定的压力输出，自带的泄压结构能在系统压力超过阈值时自动溢流，避免管路憋压导致的密封件损坏、齿轮崩齿这类常见故障，顶部集成的压力表可以实时反馈输出压力，调试时不用额外外接测压接头，

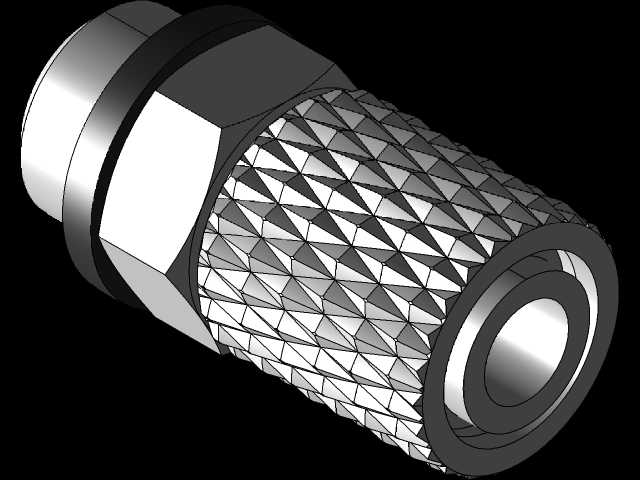

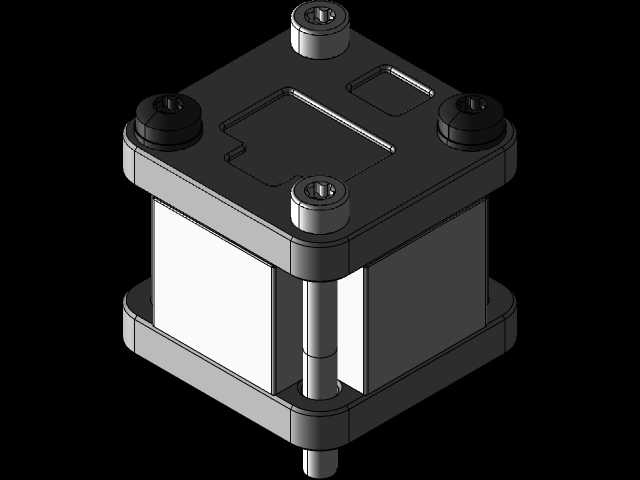

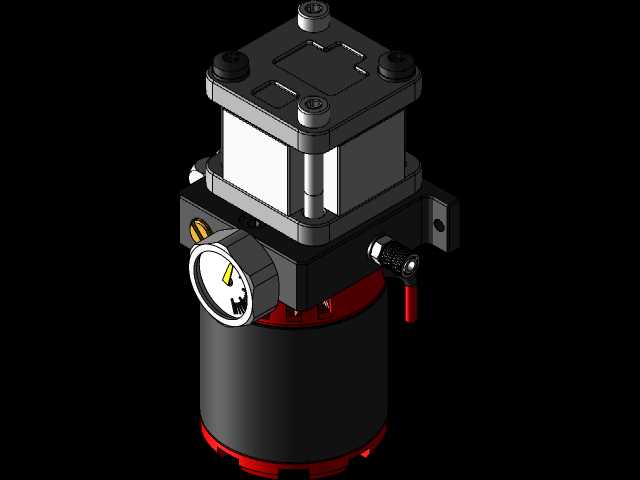

　　能大幅缩短小型液压系统的调试周期。设计层面，这套动力单元采用泵体与电机直连的集成式布局，没有额外的联轴器结构，既压缩了整体轴向尺寸，也消除了联轴器传动带来的同轴度误差问题，泵体部分采用外啮合齿轮结构，齿轮端面与侧板的间隙控制在微米级，能有效减少内泄漏，提升容积效率，进出油口采用快插式接头结构，和微型液压系统常用的尼龙油管、PU油管适配性好，不用额外加工过渡接头。安装边界上，泵体底部自带一体式安装脚，安装孔位的间距匹配RC模型常用的20mm、30mm铝型材安装槽，也可以直接通过M3螺丝固定在模型车架或者试验台基板上，整体径向最大尺寸集中在电机部分，泵体部分的宽度比电机外径小12mm左右，布置时不用给泵体预留过多侧向空间，

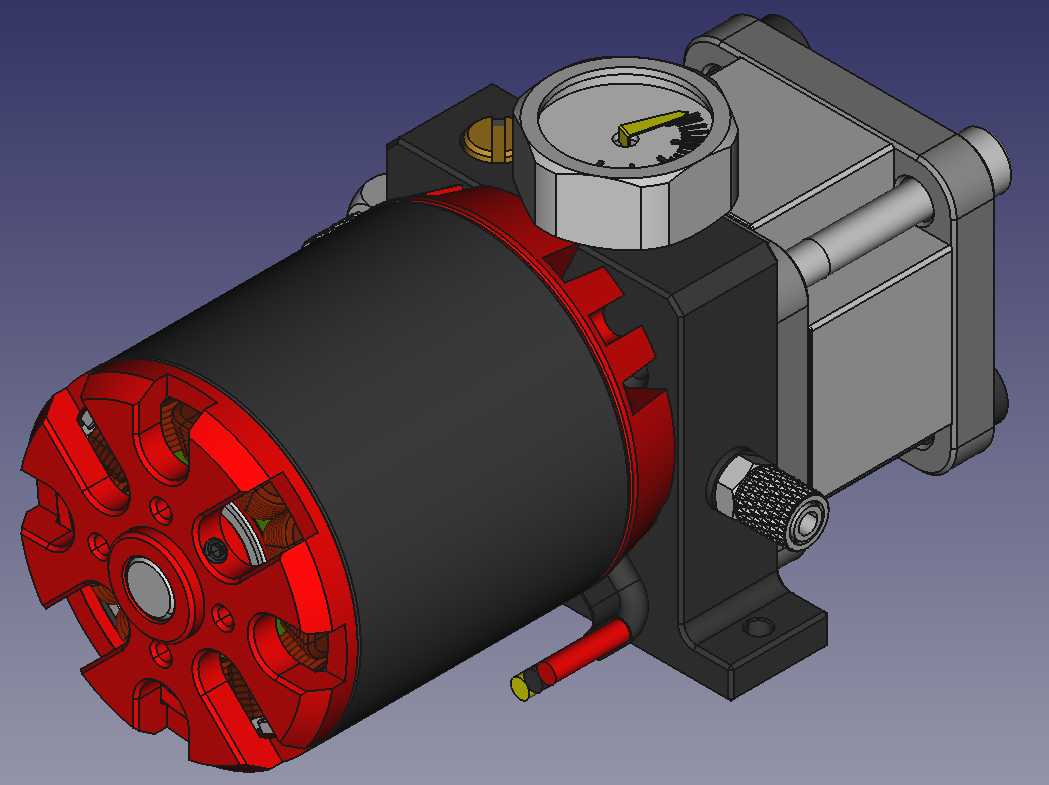

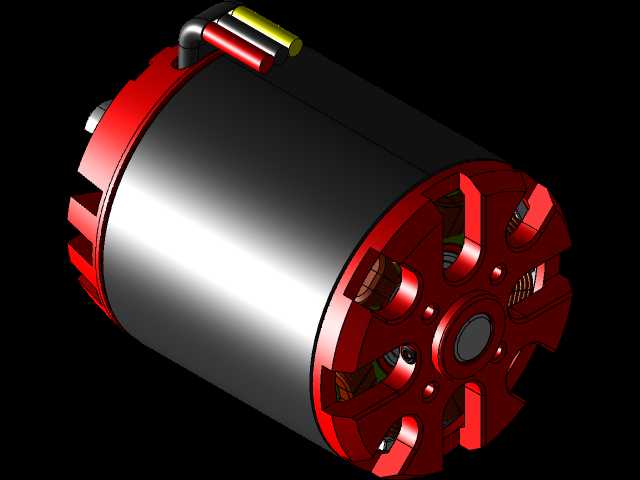

　　接线端设置在电机尾部的侧方，不会和安装平面产生干涉，走线时可以顺着安装基板的线槽布置，避免液压油渗漏到接线部位引发短路。从结构细节看，泄压阀的调节旋钮设置在泵体顶部靠近压力表的位置，不用拆解泵体就能直接调节溢流压力，适配不同负载的压力需求，齿轮泵的端盖采用内六角螺丝紧固，密封面采用O型圈静密封，长期带压运行也不会出现渗漏问题，电机选用的5060规格无刷直流电机，扭矩输出特性和齿轮泵的启动扭矩需求完全匹配，低速运行时不会出现扭矩不足导致的压力波动，高速运转时的动平衡精度足够，不会因为振动导致泵体安装松动。实际选型时，要注意这套动力单元的吸油高度不能超过150mm，不然容易出现吸空导致的齿轮气蚀，回油口要直接接回油箱液面以下，

　　避免回油夹带空气进入系统，安装时要保证泵轴与电机轴的同轴度误差在0.1mm以内，虽然是直连结构，但如果安装面平面度超差，还是会导致轴承受力不均，缩短使用寿命。另外，这套结构的油道全部集成在泵体内部，没有外接的油道块，减少了潜在的渗漏点，整体重量控制在300g以内，不会给RC模型带来过多的负载负担，输出压力稳定在0-1.2MPa区间，完全能满足小型液压执行元件的工作压力需求，流量输出和电机转速呈线性关系，可以通过电调直接调节电机转速来控制输出流量，实现液压动作的速度调节，不用额外加装流量控制阀，简化了整个小型液压系统的管路布局。
